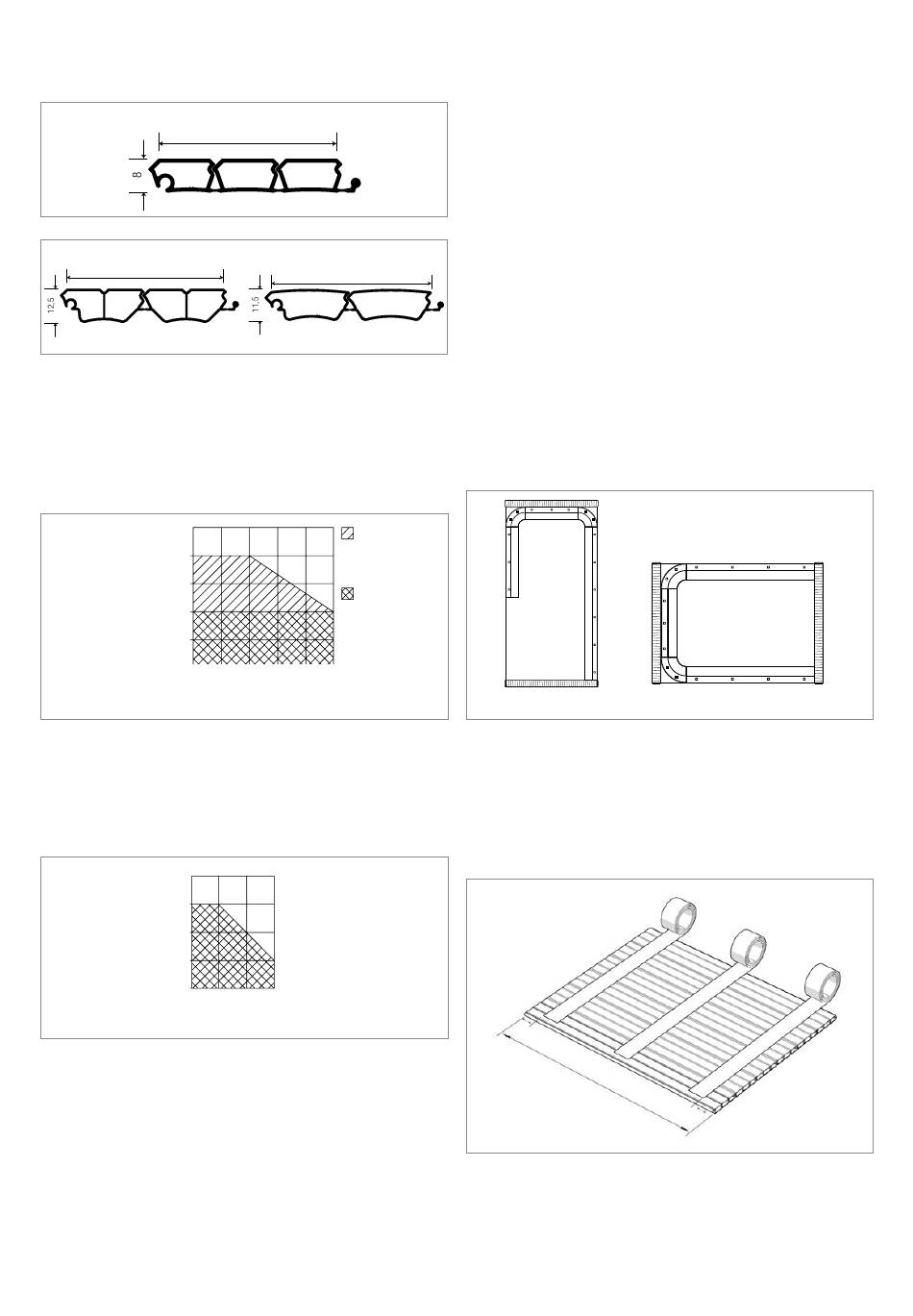

1. Rollladenprofile
1.1 Deckbreite/Höhe Rollladenprofile
System 8 mm
System 12 mm
60
E4
1.2 Empfohlene Baugrößen
Folgende Diagramme gelten für eintürige Schränke; für 2-türige
Schränke sind entsprechend die doppelten Breiten möglich
Einsatz horizontal öffnend
Schrankhöhe
5 OH (1750 mm)
4 OH (1400 mm)
3 OH (1050 mm)
2 OH (700 mm)
800 1000 1200 1400 1600
(OH = Ordnerhöhen)
Einsatz vertikal öffnend
- mit Vertikal-(Friktions-)Bremse im Gleiter integriert
(Art.-Nr. 779680; nur E23). Bremswiderstand über Stellschraube
einstellbar
Schrankhöhe
3 OH (1050 mm)
2 OH (700 mm)
1 OH (350 mm)
400 600 800 1000
Schrankbreite mm
- Für RAUVOLET C3, C6 + CB liegt dem Produkt eine separate
Einbaubeschreibung bei.
2
45
E23
59
SE16
nur E4 und
SE 16
E23, E4,
SE 16
Schrankbreite mm
Profillänge Rollladenstäbe:
- Profillänge Rollladenstäbe
- System Classic (eingenutet)
Lichte Innenhöhe +14 mm
- Systeme Top, Top Basic, Frame
siehe separate Einbauanleitung
- Profillänge Griffleiste
- System Classic (eingenutet)
Lichte Innenhöhe -7 mm
- Systeme Top, Top Basic, Frame
siehe separate Einbauanleitung
- Art. 779680 Vertikalbremse
lichte Innenhöhe -6 mm
1.3.1 Eingenutet 8 mm/12 mm (siehe Punkt 4.3)

1.3.2 Aufgesetztes System 8 mm

vertikal
Weitere Führungsvarianten siehe jeweilige Systembeschreibungen
bzw. Verarbeitungshinweise.
1.3.3 Interieur C3-Vertikal sh. separate Einbauanleitung
2. Fixierung der Rollladenmatten
50-100
horizontal
50-100
