Inline 57834I Benutzerhandbuch
Inhaltszusammenfassung für Inline 57834I

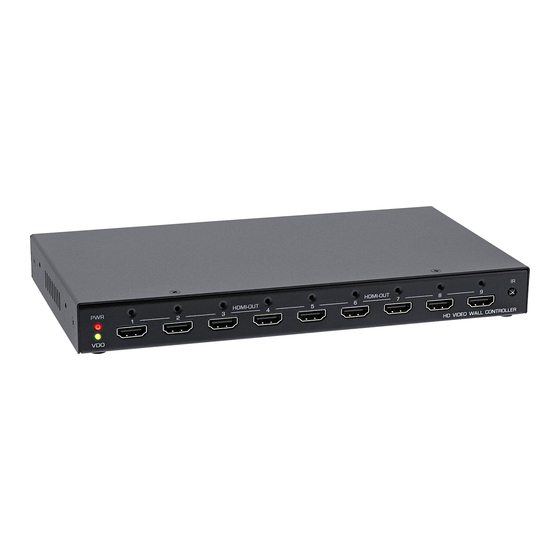

- Seite 1 BENUTZERHANDBUCH USER GUIDE 4-FACH / 9-FACH HDMI VIDEOWAND VERTEILER VIDEO WALL CONTROLLER ARTIKEL-NR.: 57834I/57839I...
-
Seite 2: Inhaltsverzeichnis
Einsatz von hochwertigen Mehrfachdisplays entwickelt und kann eine Videoquelle duplizieren oder vergrößern und auf bis zu neun Monitore verteilen. Mit dem InLine® HDMI Videowand Verteiler können Sie 4 (Art.-Nr. 57834I) oder 9 (Art.-Nr. 57839I) Monitore mit einer max. Bildschirmauflösung von je 1.920x1.200 zu einer großen Videowand (2x2 bzw. -
Seite 3: Merkmale
Vergewissern Sie sich, dass alle Geräte und Peripheriegeräte ordnungsgemäß angeschlossen sind, bevor Sie dieses Gerät verwenden. Um Artikel 57839I anzuschließen, ist die Verbindung ähnlich wie bei Artikel 57834I. Der Unterschied zwischen beiden Geräten besteht nur in der Anzahl der Monitore, die miteinander verbunden sind. -
Seite 4: Position Der Videowand
5. POSITION DER VIDEOWAND Anhand der folgenden Abbildung können Sie das Layout und die Position der Bildschirme konfigurieren. Die Ziffer von 1 bis 9 entspricht den Anschlüssen auf der Rückseite des Videowand-Controllers. 6. LIEFERUMFANG • Netzteil • Videowand-Verteiler 4-fach / 9-fach •... -
Seite 5: Bedienung
Die Steuerung der Videowand erfolgt i. d. R. über die Fernbedienung. Sie können den Verteiler über die Fernbedienung einfach einrichten und in verschiedene Anzeigemodi wechseln. Lesen Sie die folgenden Beschreibungen, um die Details zu sehen. 57834I Element / Taste Beschreibung Schaltet den Anzeigemodus auf 2x2 um. -
Seite 6: Konfiguration
57839I Element / Taste Beschreibung Schaltet den Anzeigemodus auf 3x3 um. Schaltet den Anzeigemodus auf 2x4 um. (jeweils 4 Moni- tore horizontal in 2 Reihen) SETUP Drücken Sie diese Taste, um das OSD-Menü aufzurufen. ▲/▼/◄/►/OK 1. ▲/▼/◄/►: Drücken Sie diese Taste, um den Cursor im (Pfeiltasten) Menü... -
Seite 7: Einstellen Der Vertikalen Verzerrung
Drücken Sie ▲ oder ▼, um „Crop“ zu wählen, und drücken Sie dann die OK-Taste, um die Option aufzurufen. Beachten Sie, dass die Einstellung des „Crop Level“ nur auf der Videowand (2x2, 1x4, 4x2) verfügbar ist, im Splitter-Modus ist diese Option nicht verfügbar. info@inline-info.com... -
Seite 8: Positionseinstellung
Drücken Sie ▲ oder ▼, um „Crop level“ auszuwählen, und drücken Sie dann die OK-Taste, ein roter Rahmen erscheint auf dem Bildschirm. Die Position des Rahmens bezieht sich auf den Monitor, den Sie an den Anschluss von HDMI 4 am Controller angeschlossen haben. -
Seite 9: Firmware Version
Fernbedienung auszuwählen, und drücken Sie dann OK, um zur vorherigen Seite zurückzukehren. Drücken Sie auf Exit, um das OSD-Menü zu verlassen, ein Bestätigungsfenster erscheint im Fenster, drücken Sie auf Yes, um die Einstellungen zu speichern und zu beenden. info@inline-info.com... -
Seite 10: Wiederherstellen Der Werkseinstellungen
Halten Sie hierzu Sie die Reset-Taste beim Einschalten 5 Sekunden lang gedrückt und stellen die Fernbedienung auf ID 1. 14. TECHNISCHER SUPPORT Bitte kontaktieren Sie Ihren lokalen Vertriebspartner oder die Herstellerwebseite (www.inline-info.com) für weitere Infor- mationen oder technischen Support. 15. DISCLAIMER 1. - Seite 20 Fragen und unter- technical questions and stützen Sie bei der Installation gladly help you to install Ihrer InLine Produkte, z. B. mit your InLine products e.g. by den aktuellsten Treibern. providing up-to-date drivers. live.inline-info.com ANWENDUNGSBEISPIEL...
