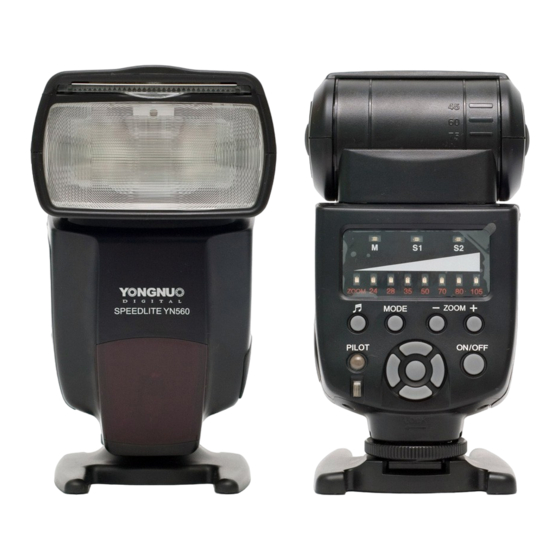

YONGNUO SPEEDLITE YN560 Gebrauchsanweisung
Zu Ihrer Sicherheit: Bitte lesen Sie sich diese Gebrauchsanweisung sorgfältig durch ehe
Sie den Blitz zum ersten Mal benutzen. Bewahren Sie die Bedienungsanleitung außerdem
gut auf, damit Sie bei Bedarf darauf zurückgreifen können.
Warnung:
- Um Feuer oder elektrische Schläge zu vermeiden, setzen Sie dieses Produkt weder Regen
noch Feuchtigkeit aus.
- Blitzen Sie nicht ununterbrochen über 15mal bei voller Stärke.
- Um einen Kurzschluss zu vermeiden, gewährleisten Sie, dass die Batteriekontakte sicher
und in Übereinstimmung mit lokaler Bestimmung positioniert sind. Bitte sorgen Sie dafür,
dass Batterien und andere verschluckbare Teile des Blitzapparats nicht in die Nähe von
Kindern geraten. Sollte ein Kind doch etwas verschluckt haben, suchen Sie bitte umgehend
einen Arzt auf.
- Fotografieren Sie jemanden nicht bei kurzer Distanz in die Augen. Das könnte die Netzhaut
beschädigen.
- Um mögliche Sicherheitsunfälle zu vermeiden, wenden Sie den Blitz nicht bei Kleinkindern
und Personen mit hoher gesundheitlicher Beeinträchtigung an.
Nehmen Sie bitte die Batterien heraus im Falle von mindestens einer der folgenden
Szenarien:
● Der Artikel wurde fallen gelassen und der innere Teil des Produktes liegt offen.
● Die Batterie leckt ätzende Flüssigkeiten. Bitte entfernen Sie daraufhin die Batterien mit
Handschuhen.
● Das Produkt gibt einen merkwürdigen Geruch ab, raucht oder erhitzt übermäßig.
Demontieren Sie den Blitz nicht und führen Sie auch keine unerlaubten Wartungen durch.
Das Berühren des internen Hochspannungsstromkreises verursacht Elektroschocks.
Entfernen Sie die Batterien wenn Sie den Blitz längere Zeit nicht benutzen.
Bezeichnungen:
01. Reflektor
02. Weitwinkeldiffusor
03. Blitzkopf
04. Stromanschluss
(SF-18C oder SF-
17C externer Akku)
05. PC Anschluss
06. Abdeckung
07. Batteriefach
08. Optischer Sensor
09. Feststellring
10. Blitzfuß-Halterung
11. Blitzfuß-Pin
Seite: 1/10 www.FOTO-ABC.de
