Eneo CS-Mount Montageanleitung

Montageanleitung
CS-Mount Objektive
I Mechanischer Aufbau.
Technische Spezifikationen
Die Standard-Objektive mit CS-Mount
enthalten einen sogenannten Galvano-
meter-Antrieb, d.h. nach dem Prinzip eines
Drehspulmessgerätes, bei dem an Stelle
des Zeigers die Blendenlamellen bewegt
werden.
Angesteuert wird der Galvanometer über
eine im Objektiv enthaltene Verstärker-
platine (AI-Steuerung) oder direkt (DC-
Spannungssteuerung).
AI-Steuerung: Autoiris
DC-Spannungssteuerung: DC Control
Die C-Mount-Nadelöhrobjektive sind mit
einem Servo-Motorantrieb ausgestattet,
der nach dem Drehmagnetprinzip arbeitet.
Eine Verstärkerplatine für die AI-Steuerung
ist ebenfalls im Objektiv eingebaut.
II Anschlussmöglichkeiten
1. Kamera mit serienmäßigen Objektiv-
Steueranschluss
a) AI-Objektive
b) DC-Control-Objetive
Die Autoiris-Typen werden in der üblichen
Art über das Video-Signal angesteuert;
mittels den von außen zugänglichen
Potentiometer-Reglern wird die Pegel-
bzw. Lichtwerteinstellung vorgenommen.
Für die Verwendung der DC-Control-Typen
ist es erforderlich, dass die notwendige
Steuerplatine in die Kamera integriert ist.
Nach dem Einschrauben des Objektivs in
die Kamera erlaubt die Rutschkupplung
am CS-Mount-Anschluss eine radiale
Verdrehung um bis zu 350°, um z.B. den
Kabelanschluss an die gewünschte Stelle
zu bringen.

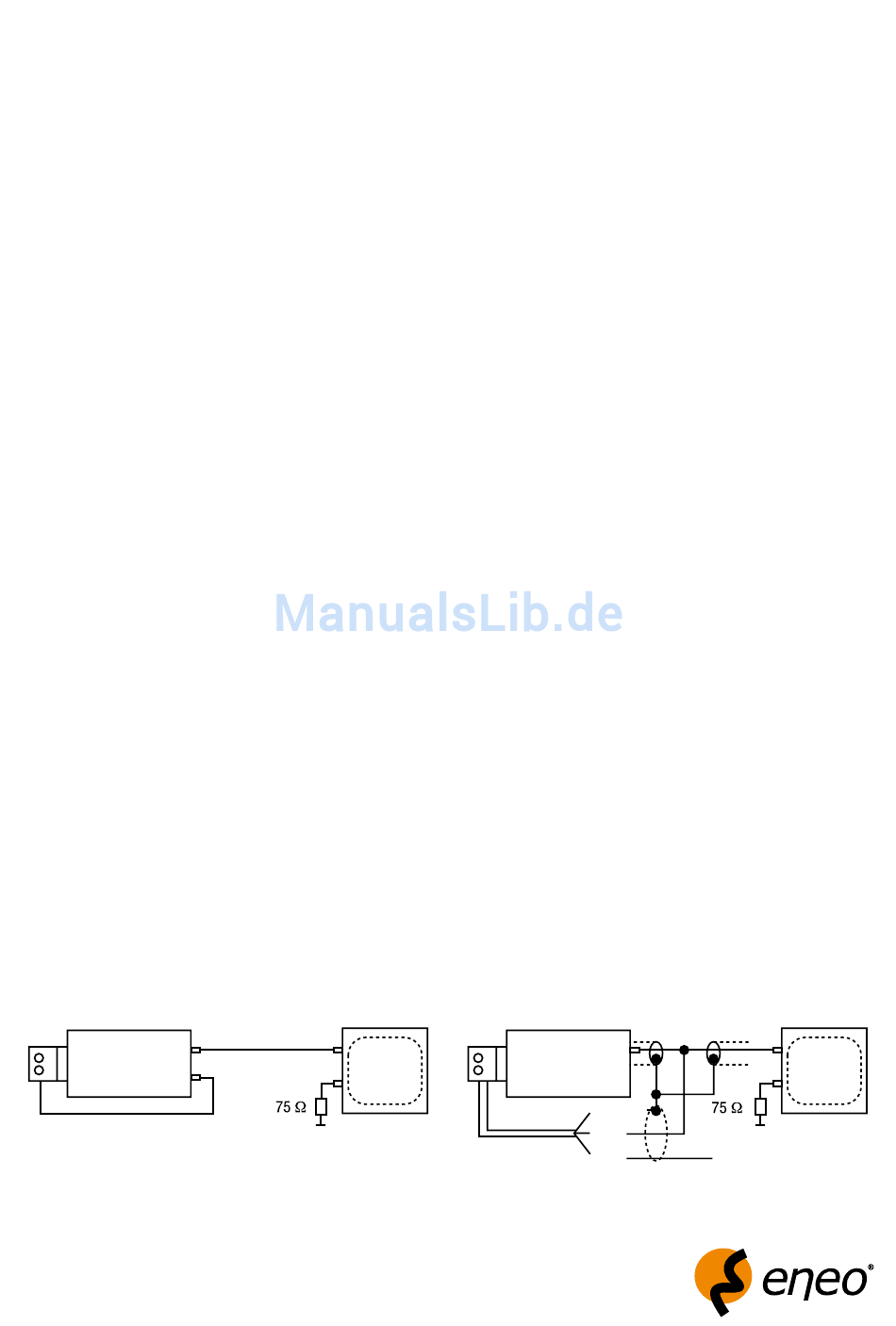

2. Kamera ohne Steueranschluss
schwarz
weiß
rot
Nur für AI-Objektive
+12 V
