Inhaltszusammenfassung für Flexbimec 1058

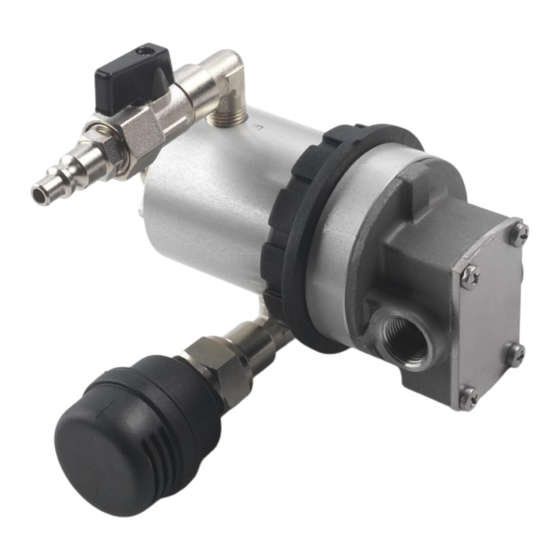

- Seite 1 1058 - MUM 13-005 rev.03--TED Bedienungs- und Wartungshandbuch Pneumatikpumpe für Wasser, Dieselöl und Benzin Code 1058 Via Roma 26 - 42020 Albinea - Reggio Emilia - Italien Tel. +39 0522 347330 - Fax +39 0522 347310 http://www.flexbimec.com - info@flexbimec.com...
- Seite 2 Informationen hin. 1.2. Identifizierung des Geräts. Die Beschriftungen auf dem Gerätekörper identifizieren das Produkt in all seinen Eigenschaften. Es sind folgende Daten angegeben: Logo des Herstellers Produktcode 1058 Air Pump Bezeichnung des Produkts Wasser, Benzin und Dieselöl...
- Seite 3 Baujahr Auf das Datenschild geprägt Durchflussmenge Max 10,5 l/min 1 - 3,5 bar Austrittsdruck der Flüssigkeit sdruck Max 4 bar Gewicht 1,5 kg Temperaturbereich für den Betrieb des Gerätes +5 / +40 °C Abmessungen (x-y-z) 165x160x80 ...
- Seite 4 Der akustische Druck während der Betriebstests im Herstellerwerk, gemessen bei Höchstbelastung im Abstand von 1 m, in 1,6 m Höhe vom Boden und ohne Nachhall, liegt unter 75 dB(A). Die von der Pneumatikpumpe, Code 1058, erzeugten Vibrationen sind für die Gesundheit unbedenklich. 3. Sicherheitshinweise.
- Seite 5 4. Installation. Systemdiagramm Die Luftzufuhr-, die Ansaug- und die Flüssigkeitsabgabeanlage gemäß abgebildetem Schema bewerkstelligen. Bauelemente der Anlage Kondensabscheider Es ist zweckmäßig, immer einen Kondensabscheider zu installieren, um die in der Druckluftanlage evtl. vorhandene Feuchtigkeit zu beseitigen, damit keine Flüssigkeit in den rotierenden Motor der Pneumatikpumpe gelangt.
- Seite 6 der Pneumatikanlage Den Pneumatikmotor durch Anschließen des Zuführschlauchs an das Verbindungsstück A versorgen Den Flüssigkeits-Ansaugschlauch an den Pumpenkörper in Höhe der Gewindebohrung 3/8” G, die als Punkt B angegeben ist, anschließen; Schließen des Abgaberohrs (flow) der Flüssigkeit mit dem Pumpengehäuse in die Gewindebohrung 3/8"G vom Punkt C ermittelt;...
- Seite 7 Beispiel einer Anlage D: Luftzufuhrschlauch E: Pumpe F: Ansaugrohr; G: Versorgungsschlauch: H: Versorgungspistole Erdung der Pumpe In ATEX-Umgebung muss die Struktur der Pneumatikpumpe immer mit einer entsprechenden Erdung versehen werden, die an das Ende des mit dem Gusseisenkörper der Pumpe gelieferten Kabels angeschlossen werden muss.
- Seite 8 Die Pumpe ist selbstsaugend. Bei einer Ansaugung mit Förderhöhe über 1.5 m ist es zweckmäßig, den Ansaugschlauch der Pumpe vorab mit der abzugebenden Flüssigkeit zu füllen; dabei ist die Pumpe ohne Abgabepistole jedoch mit Kraftstoffschlauch. 6. Periodische Wartung. Liste der Eingriffe während der ordentlichen periodischen Wartung. Jede Woche ...
- Seite 9 7. Verschrottung und Entsorgung Verschrottung: Zur Verschrottung der Pumpe folgendermaßen vorgehen: die Pumpe von der Anlage abtrennen; die Zuführungsschläuche abtrennen; die Kunststoffteile aussortieren; die mechanischen Teile aussortieren. Entsorgung: Die korrekte Entsorgung entsprechend den geltenden Gesetzen und Vorschriften im Bestimmungsland der durch das Ausrangieren von industriellen Geräten anfallenden Materialien obliegt dem Käufer.
- Seite 10 9. Störungen, Ursachen und Abhilfe. Ursache Abhilfe Störung Sich vergewissern, dass das Der Ansaugschlauch ist nicht korrekt Pumpe saugt nicht an Ansaugrohr korrekt im Tank im Tank eingeführt eingeführt ist; Die Pumpe startet nicht oder der Pumpenfilter schmutzig oder ...
-
Seite 11: Konformitätserklärung
Maschinensicherheit – Risikoeinschätzung Teil 1; UNI EN ISO 14121-1:2007 Maschinensicherheit – Risikoeinschätzung Teil 2; UNI EN ISO/TR 14121-2:2010 Maschinensicherheit – Allgemeine Planungsgrundsätze. UNI EN ISO 12100:2010 Risikobewertung und -verringerung; Flexbimec International S.r.l. der gesetzlicher Vetreter Albinea (RE) Italy 09 March 2014... -
Seite 12: Statement Of Conformity
EN 1127:2001 : Explosive Atmospheres: Explosion‘s Prevention and Protection against the Explosion, fundamental concepts and methodology EN 13463-1:2001 : Not electrical equipment for potential explosive atmosphere – Base method andrequirements Flexbimec International Srl Legal Representative Albinea (RE) Italy 09 March 2014...
