Inhaltszusammenfassung für COMAC HD50

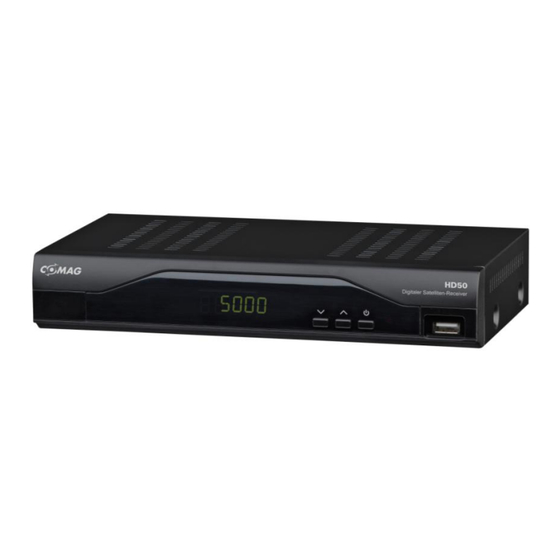

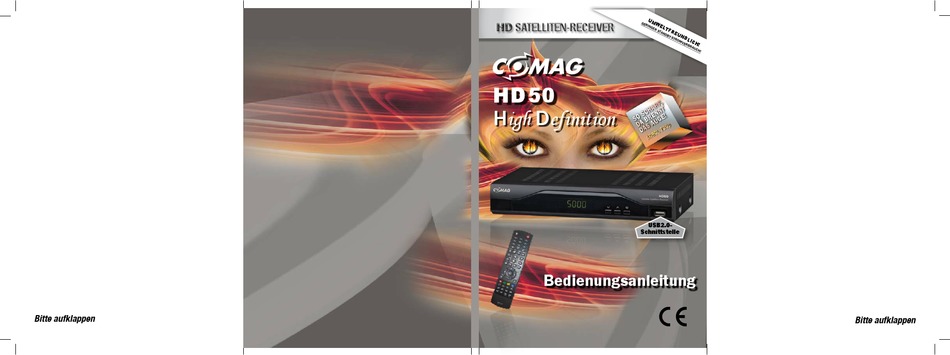

  • Seite 1 HD Satelliten-ReceiveR HD Satelliten-ReceiveR hd50 High Definition USB2.0- Schnittstelle Bedienungsanleitung Bitte aufklappen Bitte aufklappen...
  • Seite 2 Geräteübersicht Geräteübersicht Formular zur Abwicklung eines Defekts 1. Vorderseite receiver 1. Vorderseite receiver taste/Anzeige erklärung Absender Bitte Blockschrift in grossBuchstaBen • Kästchen beachten Display 4-stellige LeD-anzeige Name 50HD Wechsel zum nächst niedrigeren Programmplatz Digitaler Satelliten-Receiver Taste Cursor-Bewegung abwärts Vorname Wechsel zum nächst höheren Programmplatz Taste Cursor-Bewegung aufwärts Straße...

  • Seite 3: Die Fernbedienung

    Die Fernbedienung Taste Erklärung Lautstärke ein / stumm schalten Einschalten / Standby Zahlen-/Zifferneingabe (A-Z); 0: Sleeptimer Bei aktivierter Programmliste: nächste Programmliste SUBT Untertitel aktivieren/deaktivieren (falls gesendet) TV/ SAT Umschalten zwischen TV und Sat Modus MENU Menü aufrufen / im Menü einen Menüschritt zurück CH /...
  • Seite 4 Digitaler Satelliten-Receiver HD 50 Bedienungsanleitung Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine Haftung. Version 1.0 DE, 09.01.2012...

  • Seite 5: Vorwort

    Vorwort Diese Bedienungsanleitung hilft Ihnen beim  bestimmungsgemäßen  sicheren  vorteilhaften Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt. Wir setzen voraus, dass der Bediener des Receivers allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat. Jede Person, die diesen Receiver ...

  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ................3 Gestaltungsmerkmale ...........3 Inhaltsverzeichnis ............4 Sicherheitshinweise ............7 Grundlegende Sicherheitshinweise .........7 Erläuterung der Sicherheitshinweise ......11 Bestimmungsgemäßer Gebrauch ........11 Lieferumfang ..............12 Beschreibung ............... 13 Receiver anschließen ..........18 Das LNB-Kabel montieren ..........19 Anschluss mit SCART-Kabel ......... 22 Anschluss mit HDMI–Kabel ...........
  • Seite 7 Einstellung (Symbol: Werkzeugkoffer) ......65 Spiele (Symbol: Spielfiguren) ......... 69 Externer Speicher (Symbol: Filmrolle) ......70 Tasten mit Sonderfunktionen ........74 Umschalten TV/Radio ............ 74 0 - Sleeptimer ..............74 Umschalten TV/SAT ............74 CH+ / CH- ..............75 VOL+ / VOL- ..............75 MENU ................
  • Seite 8 Hinweis zur Konformität ..........90 Glossar ................. 91 Anhang ................. 93...

  • Seite 9: Sicherheitshinweise

    Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Grundlegende Sicherheitshinweise Elektrischer Anschluss  Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. ...
  • Seite 10  Sollten Fremdkörper oder Flüssigkeit in den Receiver gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.  Beachten Sie bitte, dass die Stromquelle (Steckdose) leicht zugänglich ist.
  • Seite 11 Achtung! Hinweis zur Netztrennung. Die Standby-Taste dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Außerdem nimmt das Gerät im Standby- Betrieb Strom auf. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Steckdose gezogen werden. Richtiger Standort ...
  • Seite 12  Verlegen Sie das Netzkabel und das Antennenkabel so, dass niemand darauf treten oder darüber stolpern kann. Der richtige Umgang mit Batterien  Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken.

  • Seite 13: Erläuterung Der Sicherheitshinweise

    Erläuterung der Sicherheitshinweise In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen: Gefahr! Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden. Achtung! Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden.  Diese Hinweise enthalten besondere Angaben zum wirtschaftlichen Gebrauch des Receivers.

  • Seite 14: Lieferumfang

    Lieferumfang Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung. Anzahl Erklärung Receiver Fernbedienung Batterien Typ AAA/1,5 V Bedienungsanleitung (nicht abgebildet)

  • Seite 15: Beschreibung

    Beschreibung Mit dem Receiver können Sie unverschlüsselte (free-to- air) digitale Satelliten-Programmen im privaten Bereich über eine Satelliten-Antenne empfangen. Sie brauchen den Receiver vorerst nicht zu programmieren. Die wichtigsten Sender und Satelliten sind vorprogrammiert. Die Satelliten-Antenne muss auf den gewünschten Satelliten ausgerichtet sein. Der Receiver sucht weitere neue Programme, sobald Sie den automatischen Sender-Suchlauf für diesen Satelliten starten.
  • Seite 16  polnisch  arabisch Ab Werk sind folgende Satelliten vorprogrammiert:  ASTRA1 19,2°E  Hotbird 13,0°E  Türksat 42°E  ASTRA2 28,2°E  Sirius2 5,0°E  Amos/Atlantic 4-5°W  Eutel W2 16°E  ASTRA 23,5°E Wir behalten uns vor, bei Bedarf diese Satelliten in Ihrem Interesse zu ändern.
  • Seite 17 INFORMATIONEN HIERZU KÖNNEN VON MPEG LA, L.L.C. ANGEFORDERT WERDEN, SIEHE HTTP://WWW.MPEGLA.COM. THIS PRODUCT IS LICENSED UNDER THE AVC PATENT PORTFOLIO LICENSE FOR THE PERSONAL USE OF A CONSUMER OR OTHER USES IN WHICH IT DOES NOT RECEIVE REMUNERATION TO (i) ENCODE VIDEO IN COMPLIANCE WITH THE AVC STANDARD (“AVC VIDEO”) AND/OR (ii) DECODE AVC VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL ACTIVITY AND/OR WAS...
  • Seite 18  3 Tasten an der Frontblende  plug and play  Leistungsaufnahme im Standby-Betrieb ca. 0,50 Watt.  Netzanschluss 100–240 V~, 50/60 Hz  5.000 Programmspeicherplätze  Kindersicherung (voreingestelltes Passwort: 0000)  Mehrere Favoritenlisten  Automatischer Sender-Suchlauf  Sender-Listeneditor  Analoger Tonausgang über Cinch-Stecker (Stereo), Lautstärkeregelung über Fernbedienung möglich ...
  • Seite 19  SCPC/MCPC-Empfangsnorm, C/Ku-Band–Satelliten  Automatische Wahl der Fernseh-Norm mit Videoumwandler...

  • Seite 20: Receiver Anschließen

    Receiver anschließen Der Receiver wird über ein Koaxial-Kabel mit Ihrer Satelliten-Antenne verbunden. Bevor Sie den Receiver anschließen können, müssen Sie gegebenenfalls ein Koaxial-Kabel anfertigen.  Das Koaxial-Kabel gehört nicht zum Liefer- umfang. Achtung! Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß...

  • Seite 21: Das Lnb-Kabel Montieren

    Das LNB-Kabel montieren (vgl. Montage-Schema auf der nachfolgenden Seite) Zur Montage der F-Stecker auf das Koaxial-Kabel benötigen Sie ein Messer (ideal: Abisolierzange) und einen Seitenschneider.  Beim Abisolieren dürfen weder der innere Leiter, die Folie noch das Drahtgeflecht beschädigt werden. ...
  • Seite 22  Es darf kein Drahtgeflecht hinten am Stecker- Ende überstehen.  Kürzen Sie den Innenleiter mit einem Seitenschneider, so dass er maximal 1 mm aus dem Stecker ragt.
  • Seite 23 Montage-Schema  Schrauben Sie den F-Stecker des Koaxial-Kabels auf den Antennen-Anschluss „LNB IN“ am Receiver. Das andere Ende des Koaxial-Kabels schrauben Sie am LNB fest.

  • Seite 24: Anschluss Mit Scart-Kabel

    Anschluss mit SCART-Kabel  Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver.  Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts.  Wenn Sie ein Video-Gerät anschließen möchten, stecken Sie ein Scart-Kabel in die Scart-Buchse „VCR “...
  • Seite 25 Anschluss-Schema...

  • Seite 26: Anschluss Mit Hdmi-Kabel

    Anschluss mit HDMI–Kabel  Stecken Sie das HDMI-Kabel in die HDMI-Buchse „HDMI“ am Receiver.  Verbinden Sie das HDMI-Kabel mit dem TV-Gerät. Bitte beachten Sie die Bedienungsanleitung des TV- Geräts.  Wenn Sie ein Video-Gerät anschließen möchten, stecken Sie ein Scart-Kabel in die Scart-Buchse „VCR “...
  • Seite 27 Anschluss-Schema...

  • Seite 28: Anschluss Mit Cinch-Kabel

    Anschluss mit Cinch-Kabel Um den Ton über Ihre Stereo-Anlage wiederzugeben, verbinden Sie diese mit einem Cinchkabel mit dem Receiver. Verbinden Sie die Anschlüsse „AUDIO-R“ und  „AUDIO-L“ des Receivers mit den Audio-Eingängen der Stereo-Anlage.  Möchten Sie auch die Bildwiedergabe über Cinch- Kabel anschließen, verbinden Sie zusätzlich noch den Ausgang „Video“...

  • Seite 29: Anschluss Eines Audio-Digital-Receivers

    Anschluss eines Audio-Digital-Receivers Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital Klang/AC3) nutzen wollen, müssen Sie Ihren Audio- Digital Receiver mit dem koaxialen Ausgang des Receivers verbinden. Achtung! Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit dem Receiver, das kann Ihre Stereo-Anlage zerstören. Beachten Sie unbedingt die Angaben zum Anschluss eines optischen Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage.
  • Seite 30 Anschluss koaxialer Digitalausgang  Stecken Sie das koaxiale Kabel in den Anschluss "COAXIAL" am Receiver.  Verbinden Sie das koaxiale Kabel mit dem Audio- Digitalreceiver. Anschluss-Schema...

  • Seite 31: Die Antenne Anschließen Und Grob Ausrichten

    Die Antenne anschließen und grob ausrichten Bevor Sie die Antenne ausrichten, müssen Sie das Antennenkabel an den LNB anschließen.  Beachten Sie auch die Bedienungsanleitung Ihrer Satelliten-Antenne. Achtung! Der Receiver darf erst an die Stromversorgung angeschlossen sein, wenn Sie das Antennenkabel an den Receiver angeschlossen haben.
  • Seite 32 während der Winterzeit um 13 Uhr genau im Süden. Süden Süden Osten Dieses Blickfeld müssen Sie haben, wenn Sie hinter der Antenne stehen. In diesem 90 ° Winkel liegen fast alle gängigen Satellitenpositionen wie z.B. ASTRA1 19,2 °E, Eutelsat Hotbird 13 °E, Türksat 42 °E. Je nachdem, welchen Satelliten Sie empfangen wollen, muss in diesem Winkel freie Sicht ohne Hindernisse sein.
  • Seite 33 überprüfen Sie nochmals, ob der Receiver mit dem LNB an der Antenne verbunden ist und der Receiver mit Ihrem TV-Gerät verbunden ist. Wenn diese Kabelverbindungen korrekt hergestellt wurden, können Sie die Geräte einschalten. Erster Schritt: Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass Ihr TV-Gerät mit dem Receiver abgeglichen ist.
  • Seite 34 Möglichkeiten. Die einfachste und kostengünstigste Lösung ist wie folgt: Stellen Sie sich hinter Ihre Antenne und stellen Sie die Antenne ganz senkrecht (siehe Zeichnung B). Achten Sie darauf, dass das Empfangsteil der Antenne nach Süden zeigt (siehe Zeichnung A). Süden Zeichnung A Zeichnung B Drehen Sie nun Ihre Antenne unter Beobachtung des TV-...
  • Seite 35  Bei digitalem Sat-Empfang empfängt der Receiver das Sendesignal etwas zeitversetzt. Drehen Sie deshalb die Antenne sehr langsam und warten Sie bei jeder Position einige Sekunden, bis der Receiver im Bildschirmmenü die Signalstärke anzeigt. Stellen Sie nun Ihre Antenne um 1 ° steiler. Ziehen Sie hierfür oben an der Antenne.
  • Seite 36 Zuletzt ziehen Sie alle Schrauben sorgfältig an, damit sich die Einstellung Ihrer Antenne nicht mehr verändern kann.

  • Seite 37: In Betrieb Nehmen

    In Betrieb nehmen Fernbedienung Für die Fernbedienung benötigen Sie zwei Batterien vom Typ AAA/1,5 V  Öffnen Sie das Batteriefach.  Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein.  Schließen Sie den Batteriefachdeckel wieder sorg- fältig, bis der Deckel einrastet.
  • Seite 38  Richten Sie die Fernbedienung auf die Vorderseite des Receivers und drücken Sie einmal kurz die entsprechende Taste.

  • Seite 39: Der Receiver

    Der Receiver Achtung! Kontrollieren Sie den ordnungsgemäßen Anschluss aller Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden.  Stecken Sie die Netz-Stecker der angeschlossenen Geräte in die Netz-Steckdose und schalten Sie die angeschlossenen Geräte ein.  Schalten Sie den AV-Kanal am TV-Gerät ein.

  • Seite 40: Bedienen

    Bedienen Bildschirm-Einblendungen bei einem Programm- Wechsel Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden eine Informationsleiste eingeblendet. In dieser Informationsleiste finden Sie folgende Hinweise: Programm–Name Empfangener Satellit Aktuelles Datum Aktuelle Uhrzeit (Entsprechend der Voreinstellung im Menüpunkt „Zeit“) Speicherplatz TXT- Wird angezeigt, wenn der gewählte Sender Teletext Symbol anbietet.

  • Seite 41: Benutzer-Oberfläche Auf Dem Tv-Bildschirm

    Benutzer-Oberfläche auf dem TV-Bildschirm Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und mit einem Kabel (z.B. SCART oder HDMI) verbunden sein. Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste oder erneutem Drücken auf die „MENU“-Taste können Sie dieses wieder verlassen.

  • Seite 42: Menü-Aufbau

    Menü-Aufbau Hauptmenü Untermenü Erläuterung Programmliste TV-Programmliste siehe folgende Seiten ändern Radio-Programmliste siehe folgende Seiten (Symbol: Alle löschen siehe folgende Seiten Fernseher) Seite: 43 Installation Antennentyp siehe folgende Seiten (Symbol: Sat- Satellitenliste siehe folgende Seiten Antenne) Seite : 49 Antenneneinstellung siehe folgende Seiten Einzel- siehe folgende Seiten Satellitensuche...
  • Seite 43 Andere siehe folgende Seiten Einstellung Information siehe folgende Seiten (Symbol: Werkseinstellung siehe folgende Seiten Werkzeugkoffer) Seite: 65 Software-Update siehe folgende Seiten siehe folgende Seiten USB-Gerät sicher siehe folgende Seiten entfernen Spiele Othello siehe folgende Seiten (Symbol: Sudoku siehe folgende Seiten Spielfiguren) Seite: 69 Externer Speicher...

  • Seite 44: In Den Menüs Navigieren

    In den Menüs navigieren In den Menüs navigieren Sie mit den Tasten ▲, ▼, ► und ◄. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste können Sie das Menü verlassen. Änderungen müssen zusätzlich bestätigt werden. Änderungen erfordern teilweise eine Bestätigung der Sicherheitsabfrage.

  • Seite 45: Programmliste Ändern (Symbol: Fernseher)

    Programmliste ändern (Symbol: Fernseher) Im Folgenden werden Ihnen die Menüpunkte des Hauptmenüpunkts „Programmliste ändern“ erklärt.
  • Seite 46  TV-Programmliste Der zu ändernde Sender, der mit den Tasten ▲und▼ ausgewählt wird, ist mit einem gelben Balken markiert. Das Programm läuft in dem kleinen Fenster auf der rechten Seite. Die Bearbeitungsmöglichkeiten sind über die folgenden 5 Tasten aktivierbar: 1. FAV: FAV-Taste auf der Fernbedienung drücken. Das Feld „FAV“...
  • Seite 47 dem Herz-Symbol markiert. Drücken Sie die FAV-Taste, um die Funktion zu deaktivieren. Beim Verlassen des Menüs mit der EXIT-Taste die Sicherheitsabfrage bestätigen, um die Favoriten zu speichern. 2. Sperre(n): Rote Funktionstaste auf der Fernbedienung drücken. Das Feld „Sperre“ wird hochgestellt und ist somit aktiviert.
  • Seite 48 Verlassen des Menüs mit der EXIT-Taste und Bestätigung der Sicherheitsabfrage werden die zu überspringenden Programme gespeichert. Beim „Zappen“ der Programme werden diese Programme übersprungen.   Wurden die Änderungen der Punkte FAV, Sperre und Übersp(ringen) durch Bestätigung der Sicherheitsabfrage aktiviert, so können diese in der gleichen Art und Weise wie oben beschrieben, rückgängig gemacht werden.
  • Seite 49 5. Ändern: Blaue Funktionstaste auf der Fernbedienung drücken. Ein neues Menü öffnet sich. Feld „ABC“: Rote Funktionstaste drücken. Sortierfilter der Programmliste werden zur Auswahl gestellt. Feld „Ändern“: Grüne Funktionstaste drücken. Der Programmname des aktuellen Senders kann geändert werden. Die Eingabe der Buchstaben erfolgt über das Zahlenfeld der Fernbedienung.
  • Seite 50 Beim Verlassen des Menüpunkts „TV-Programmliste“ die Sicherheitsabfrage bestätigen, um die vorgenommenen Änderungen durchzuführen. Wird die Sicherheitsabfrage nicht bestätigt, verlassen Sie das Menü ohne Änderungen.  Radio-Programmliste Funktionen identisch mit TV-Programmliste.  Alle löschen Nach Eingabe des aktuellen Passworts und Bestätigung der Sicherheitsabfrage werden alle gespeicherten TV- und Radio-Programme gelöscht.

  • Seite 51: Installation (Symbol: Sat-Antenne)

    Installation (Symbol: Sat-Antenne)  Antennentyp Hier können Sie festlegen, ob Sie eine starre Antenne oder eine Antenne mit Drehmotor an den Receiver angeschlossen haben.  Satellitenliste Die Liste aller gespeicherten Satelliten wird angezeigt. Sie können nun mit der OK-Taste die gewünschten Satelliten aktivieren oder deaktivieren.

  • Seite 52: Anschluss An Ein Einkabel-System (En 50494)

    o Neu (grüne Funktionstaste): Manuelle Hinzufügung eines Satelliten. o Löschen (blaue Funktionstaste): Löschen eines gespeicherten Satelliten und dessen Programme.  Antenneneinstellung Anleitung für Voreinstellung „Fest installierte Antennen“ o Satellit: Satellitenauswahl. Hier werden die Satelliten gelistet, welche im Untermenü Satellitenliste aktiviert sind. Den zu bearbeitenden Satellit auswählen.
  • Seite 53 Sobald dieser Punkt eingestellt ist, erscheint folgendes Menü-Bild: Es sind nun die 3 Punkte  IF-Kanal  Centre Freq  Satellitenpositionen einzustellen. Die einzustellenden Werte sind abhängig vom verwendeten Einkabel-System. Ziehen Sie bitte hier die Bedienungsanleitung des verwendeten Einkabel- Systems zu Rate.
  • Seite 54  Bitte beachten: vergeben Sie die Receiver- nummer (= IF-Kanal) und ZF-Frequenz (= Centre Freq) nur einmalig und paarweise. _______________ o Transponder: Liste der programmierten Trans- ponder. o DiSEqC1.0: Einstellung für Mehrsatelliten-Empfang o DisEqC1.1: Erweiterter Mehrsatelliten-Empfang o 22K: Wird automatisch durch den Receiver eingestellt.
  • Seite 55 o Örtliche Breite: Nur bei Auswahl „USALS“ im Punkt Motortyp. o Alle löschen: Sie können alle davor vorgenommenen Satelliten-Positionen löschen. Steht bei Auswahl „USALS“ im Punkt Motortyp nicht zur Verfügung. o Motoreinstellung: Zugang zum DiSEqC1.2- Steuerzentrum. Einzelne Satelliten-Positionen sind hier speicherbar. o Begrenzung: Festlegung des Drehradius.

  • Seite 56: Suchmodus

    o Netzwerk Suchlauf: Intelligenter Suchlauf. Nur verfügbar, wenn beim folgenden Punkt „Suchen- Voreinstellung“ gewählt wird. o Suchmodus: Auswahl „Automatischer Suchlauf“: Der komplette Satellit wird durchgesucht. Keine Daten erforderlich. Auswahl „Suchen-Voreinstellung“: Nur bereits angelegte Transponder werden durchsucht. o Suche: Durch Drücken der OK-Taste wird der Suchvorgang gestartet.
  • Seite 57  TP-Liste In diesem Untermenü können Sie die Transponder der im Untermenü-Punkt „Satellitenliste“ aktivierten Satelliten bearbeiten. o Ändern (rote Funktionstaste): Ändern der Parameter des markierten Transponders. Beachten Sie, dass diese Änderung sich auf die Programme des geänderten Transponders auswirken! o Neu (grüne Funktionstaste): Hier kann ein neuer Transponder, der bisher noch nicht gespeichert ist, angelegt werden.
  • Seite 58 Beispiel zur Programmsuche: Ihnen ist bekannt, dass auf einer bestimmten Frequenz neue Programme gesendet werden. Satellit: ASTRA 19,2° Ost - Frequenz: 10836 MHz Symbolrate: 22.000 Ks/s - Polarisation: Horizontal Gehen Sie nun wie folgt vor: Untermenü-Punkt TP-Liste.  Drücken Sie die grüne Funktionstaste auf Ihrer Fernbedienung.
  • Seite 59 Der neuangelegte Transponder wird nun am Ende der Transponderliste des Satellit ASTRA 19,2° Ost angelegt und erscheint entsprechend auf der Transponderliste.  Drücken Sie die blaue Funktionstaste auf Ihrer Fernbedienung. Das Feld „TP-Suche“ öffnet sich.  Stellen Sie die bereits beschriebenen Suchfilter ein. Starten Sie die Suche, indem Sie das Feld „OK“...
  • Seite 60  Die gefundenen Programme werden am Ende der allgemeinen Satellitenliste angehängt. Vorgang ist beendet.

  • Seite 61: Systemeinstellungen (Symbol: Zahnrad)

    Systemeinstellungen (Symbol: Zahnrad)  Sprache o Sprache: Auswahl der OSD-Menü-Sprache o Erster Audiokanal: Vorauswahl der Audio-Sprache (wenn vom Sender angeboten) o Zweiter Audiokanal: Vorauswahl der Audio-Sprache (wenn vom Sender angeboten) o Teletext: Buchstaben-Auswahl für Teletext...
  • Seite 62  TV-System o Video-Auflösung: Auswahl der maximalen Video- Auflösung (Voreingestellt: 1080i_25)   HDTV-Qualität bei HD-Programmen: ab 720p Verwendetes Farbschema beim Punkt Video- Signal: YUV Verwendeter Anschluss: HDMI o Bildschirm-Format: 4:3 LB, 4:3 PS, 16:9, Auto (voreingestellt ist Auto) o Video-Signal: Einstellung des Farbschemas. Um die HDTV-Qualität von HD-Programmen zu erhalten, muss hier YUV eingestellt sein.
  • Seite 63  Lokale Zeiteinstellung Einstellung der Uhrzeit des Receivers. o GMT verwenden: Ein- oder ausschalten GMT ein: o GMT Differenz: Auswahl der Zeitzone gemäß angezeigter Zeitverschiebung und/oder Städten o Sommerzeit: Bei Aktivierung wird je nach Zeit die Sommer- oder Winterzeit eingestellt. o Datum: nicht aktiv o Zeitsteuerung: nicht aktiv GMT aus:...
  • Seite 64 Untermenü Beschreibung Timer-Nummer Auswahl der Timernummer 1 – 8. Timer-Modus Art der Wiederholung (einmalig, täglich, aus). Bei der Einstellung „aus“ wird der Timer deaktiviert. Timer-Service Kanal: Zur programmierten Uhrzeit schaltet der Receiver auf das programmierte Ereignis (auch aus dem Standby). Start-Kanal Programmauswahl Start-Datum...
  • Seite 65  Passworteinstellungen (Werkseitiges Passwort: 0000) o Menü Sperren: Bei Aktivierung werden die wichtigsten Menüpunkte, die der Basiseinstellung des Receivers dienen, gesperrt. o Programmsperre (Kindersicherung): Aktivieren / Deaktivieren um die Sperre der im Menüpunkt Programmliste ändern – TV-Programmliste/Radio- Programmliste gesperrten Programme zu aktivieren / deaktivieren.
  • Seite 66  Andere o LNB-Stromversorgung: LNB-Stromversorgung ein- und ausschalten. Voreingestellt ist Ein. Wenn Sie an eine Antennenanlage bzw. Einkabelanlage ohne Stromversorgung den Receiver angeschlossen haben, schalten Sie die Stromversorgung für das LNB aus. o Auto Aus: 60 /120 /180 /240Minuten /deaktivert ...

  • Seite 67: Einstellung (Symbol: Werkzeugkoffer)

    Einstellung (Symbol: Werkzeugkoffer)  Information Technische Informationen. Halten Sie diese Daten bereit, wenn Sie unseren Service kontaktieren.  Werkseinstellungen (erfordert Passworteingabe) Receiver auf die Werkseinstellung zurückstellen. Alle durchgeführten Änderungen werden rückgängig gemacht. Der Receiver startet im Normal-Modus im Auslieferungszustand. Hinweis: Halten Sie die Standby-Taste an der Vorderseite Ihres Receivers länger als 10 Sekunden gedrückt, werden die Werkseinstellungen ebenfalls wieder hergestellt.
  • Seite 68  Software-Update USB-Update (nur aktiv bei eingestecktem lesbaren USB-Speichermedium) Software-Update über die USB-Schnittstelle.  Das Software-Update über die USB-Schnittstelle ist die schnellste und bequemste Methode des Software-Updates. Sollten Sie ein Software- Update durchführen, ist die Methode über die USB-Schnittstelle zu bevorzugen. Es wird empfohlen, vor und nach der Aktualisierung zusätzlich die Werkseinstellung zu laden.
  • Seite 69  Die Software-Aktualisierung kann bis zu einer Stunde dauern. Es wird empfohlen, vor und nach der Aktualisierung zusätzlich die Werkseinstellung zu laden. Bitte beachten Sie, dass dabei Ihre eigenerstellte Kanalliste verloren geht. o Senderliste speichern Aktuelle Programmliste auf ein angeschlossnes USB-Speichermedium abspeichern.
  • Seite 70 Lesbare Bilddateien (jpg-Dateien) Drücken Sie erneut die OK-Taste. Lesbare Dateien und Ordner werden angezeigt. Lesbare Bilddateien werden in dem schwarzen Feld zusätzlich als Vorschau angezeigt, wenn sie markiert sind. Sie können eine persönliche Playlist anlegen und lesbare Bilder wiedergeben. Folgen Sie den entsprechenden Anweisungen in der Fußzeile.

  • Seite 71: Spiele (Symbol: Spielfiguren)

    Spiele (Symbol: Spielfiguren) Ihnen stehen die aufgelisteten Spiele zur Verfügung. Wir wünschen Ihnen viel Spaß!

  • Seite 72: Externer Speicher (Symbol: Filmrolle)

    Externer Speicher (Symbol: Filmrolle) Optional!  Verschlüsselt aufgenommene Programme können bei Einschub des entsprechenden CI- Moduls und Smartcard entschlüsselt wieder- gegeben werden.  Bei der Verwendung dieses Hauptmenü-Punkts muss ein USB-Speichermedium korrekt gesteckt sein.
  • Seite 73  Aufnahme-Manager Hier können Sie aufgenommene Sendungen: o mit der roten Funktionstaste umbenennen. o mit der grünen Funktionstaste sperren (erfordert Passworteingabe). o mit der blauen Funktionstaste löschen. Die Funktionen „sperren“ und „löschen“ werden erst nach Bestätigung der Sicherheitsabfrage bei Verlassen des Untermenü-Punkts umgesetzt.

  • Seite 74: Timeshift

    Die Kopfzeile des Balkens zeigt links den Namen der Aufnahme, rechts das aktuelle Datum und die aktuelle Uhrzeit. Der Balken zeigt den Fortschritt der Wiedergabe an. Die linke Zeitangabe zeigt die verstrichene Zeit der Wiedergabe an, die rechte Zeitangabe ist die Gesamtzeit der Aufnahme.
  • Seite 75 Ist dieser Punkt ausgeschaltet, so wird das Bild bei Drücken der PAUSE-Taste lediglich eingefroren.  Die Aufnahme über die Timeshift-Funktion wird nicht dauerhaft auf die Festplatte gespeichert. Durch Umschalten oder Stoppen der Aufnahme wird die Timeshift-Aufnahme verworfen. Die Timeshift-Funktion hat eine Kapazität von maximal 90 Minuten.

  • Seite 76: Tasten Mit Sonderfunktionen

    Tasten mit Sonderfunktionen Umschalten TV/Radio Mit der TV/Radio-Taste können Sie zwischen Fernseher- und der Radio-Funktion hin- und herschalten. Der Receiver überträgt bei der Radio-Übertragung ein Radioprogramm und zeigt ein Hintergrundbild an.  Um von der Radio-Übertragung zum Fernseh- programm zurückzuschalten, drücken Sie auf der Fernbedienung die TV/Radio-Taste.

  • Seite 77: Ch+ / Ch

    CH+ / CH- Kanal hoch- und runterschalten VOL+ / VOL- Lautstärke anheben / Lautstärke senken. MENU Menü aufrufen. RECALL Durch Drücken der RECALL-Taste wechseln Sie auf das zuvor gewählte Programm. P+ / P- Normalmodus: ohne Funktion Bei aktivierter Programmliste: Wechseln zwischen den Programmlisten.

  • Seite 78: Exit

     Wenn Sie den Teletext wieder ausschalten möchten, drücken Sie die EXIT- oder TEXT-Taste. EXIT Zum Verlassen von Menüs und/oder Anwendungen. Normalmodus: Aufrufen der Programmliste. Menü / Anwendungen: Bestätigung ◄ / ► Normalmodus: Lautstärkeregelung Bei aktivierter Programmliste: Umschalten in 10er- Schritten.

  • Seite 79: Epg

    Elektronische Programmzeitschrift (Electronic Program Guide). Der EPG liefert Programminformationen in Tabellenform, falls diese vom Sender zur Verfügung gestellt werden. Es werden Informationen zur Sendezeit und zum Programminhalt geliefert. Mit den Tasten ►, ◄, ▼ und ▲ navigieren Sie in der EPG-Tabelle die Markierung.
  • Seite 80 Mit der roten Funktionstaste „Zeit“ erhalten Sie Informationen über Programme der folgenden Tage. In der Fußzeile können Sie mit den Tasten OK, ► und ◄ folgende Befehle auswählen: Zurück zur vorherigen Seite (EXIT). Zurück zur aktuellen Uhrzeit. Blättern zwischen den Ereignissen Im 2-Stunden-Intervall blättern Tageweise blättern zwischen den Ereignissen.

  • Seite 81: V-Fmt

    V-FMT Direkte Formatumschaltung des Videoausgangsignals. TIMER Direkter Zugriff zur Timer-Funktion. INFO – Optisches Signal zum Ausrichten der Satelliten-Antenne Zur Verwendung darf kein externes USB- Speichermedium angeschlossen sein. Drücken Sie die INFO-Taste. Es werden Ihnen aktuelle Programminformationen gezeigt. Drücken Sie während der Einblendung der Programminformationen erneut die INFO-Taste, erhalten Sie aktuelle Empfangsparameter, u.a.

  • Seite 82: Reinigen

    Reinigen Achtung! Der Receiver darf nicht nass werden. Reinigen Sie ihn niemals mit einem nassen Tuch. Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel wie Benzin oder Verdünnung. Diese Mittel können die Oberfläche des Gehäuses beschädigen.  Reinigen Sie das Gehäuse des Receivers mit einem trockenen Tuch.

  • Seite 83: Tipps Und Tricks/Probleme Lösen

    Tipps und Tricks/Probleme lösen Symptom Mögliche Ursache und Abhilfe Satellit wird nicht Beispiel: Astra1 19,2° Ost gefunden, oder Taste 1 (Vorprogrammierung: „ARD HD“) kein Signal Taste INFO („Das Erste“, FR11362) Signal UND Qualität sind beide 0 % Den senkrechten Spiegel nach Süden ausrichten.
  • Seite 84 Frontanzeige Das System ist nicht korrekt angeschlossen. zeigt Prüfen Sie den Anschluss des SCART-Kabels Programmplatz Das TV-Gerät ist nicht im AV-Modus. Schalten Sie das TV-Gerät auf den jeweiligen TV-Gerät zeigt AV-Eingang. kein Bild an. Schlechtes Bild, Die Antenne ist nicht genau auf den Satelliten Blockierfehler, ausgerichtet.
  • Seite 85 Die Batterien sind verbraucht. Fernbedienung Erneuern Sie die Batterien. funktioniert nicht. Die Fernbedienung ist falsch ausgerichtet. Richten Sie die Fernbedienung auf die Vorderseite des Receivers und stellen Sie sicher, dass nichts zwischen Fernbedienung und Receiver steht. Programm hat Das entsprechende Programm löschen, dann eine neue automatischen Suchlauf durchführen.
  • Seite 86 Externes USB- Bitte Receiver vom Netz trennen. USB- Speichermedium Speichermedium erneut anschliessen. wird nicht erkannt. Receiver wieder in den Normal-Modus schalten. Die uns bekannten, handelsüblichen USB- Speichermedien sind mit diesem Receiver kompatibel. Für größere USB-Festplatten verwenden Sie ein externes Netzteil, unter Beachtung der Bedienungsanleitung der USB- Festplatte.

  • Seite 87: Entsorgen

    Entsorgen  Europäische Entsorgungsrichtlinie 2002/96/EC Werfen Sie den Receiver keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Geräts. Werfen Sie Batterien keinesfalls in den normalen Hausmüll. Batterien können Giftstoffe enthalten. Entsorgen Sie die Batterien deshalb unbedingt ent- sprechend der geltenden gesetzlichen Bestimmungen im Rahmen der gesetzlichen Rückgabepflicht.

  • Seite 88: Technische Daten

    Technische Daten Receiver Maße in mm (B × T × H) 230 x 140 x 45 Gewicht in Gramm Receiver ca. 700 g Fernbedienung 80 g (ohne Batterien) Eingangsfrequenzbereich 950 MHz ~ 2150 MHz IF-Bandbreite 55 MHz/8 MHz (unter 5MS/s) Stromversorgung LNB 13/18 V GS, 0,30 A max.
  • Seite 89 HDMI-Schnittstelle Anschluss zur digitalen Übertragung von Audio- und Video-Signal USB 2.0-Schnittstelle Stromversorgung Netzteil-Eingangsspannung 100-240 V ~, 50/60 Hz Leistungsaufnahme ca. 6,00 W (Betrieb, nur Receiver) ca. 1,00 W (Bereitschaft) Betriebstemperatur 0 ºC ~ +40 ºC Lagerungstemperatur – 40 ºC ~ + 65 ºC...

  • Seite 90: Hersteller

    Hersteller COMAG Handels AG Zillenhardtstraße 41 D-73037 Göppingen Deutschland 0049 (0)7161 / 5 03 06 – 0 Telefon: 0049 (0)7161 / 5 03 06 – 11 Telefax: Internet: www.comag-ag.de Sehr geehrter Kunde, unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe durch ein einfaches Telefongespräch lösen lassen.

  • Seite 91: Garantie

    Garantie Die Gewährleistung für dieses Produkt entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Änderungen am Gerät führen zum Erlöschen der Garantie und Gewährleistung des Herstellers. Ein Absturz der Betriebs-Software stellt keinen Gewährleistungs- bzw. Garantiefall dar. Sollte ein angeschlossenes USB-Speichermedium nicht mit dem Receiver kompatibel sein, stellt dies keinen Gewährleistungs- bzw.
  • Seite 92 Hinweis zur Konformität Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen:  Niederspannungsrichtlinie 2006/95/EC  Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EC  Ökodesign-Richtlinie 2009/125/EC Gerätetyp/Type: Digitaler Satelliten-Receiver HD 50 Göppingen, 01.09.2010 COMAG Handels AG...
  • Seite 93 Glossar Alternating Current Anschluss für Wechselstrom Direct Current Anschluss für Gleichstrom Cinch- Koaxialer Stecker für den Anschluss von TV-Gerät Stecker oder Stereoanlage. DiSEqC Digital Satellite Equipment Control Digitales System, mit dem der Empfänger verschiedene Komponenten der Außeneinheit steuern kann. Es wird insbesondere zur Auswahl zwischen mehreren Satellitenpositionen (zum Beispiel ASTRA und Eutelsat) gebraucht.
  • Seite 94 Kennnummer eines empfangenen Datenstromes Die PID’s sorgen dafür, dass ein Sender vollständig empfangen werden kann. Receiver Empfangsgerät, das die Signale von der Antenne in Video- und Audiosignale umwandelt. SCART 21-polige Steckverbindung zum Anschluss des Fernsehgerätes an den Receiver. Swap- Wechsel zwischen aktuellem und letztgesehenem Funktion Programm Transponder Satellitenfrequenz.
  • Seite 95 Anhang Bedienungsanleitung für: Easy Find LNB in Verbindung mit Easy Find tauglichem Satelliten-Receivern. Das Easy Find LNB ermöglicht erstmals das Einrichten einer Satelliten Antenne ohne Hilfe einer zweiten Person oder direkte Sicht auf das TV-Gerät. Ebenfalls ersetzt dieses LNB Einstellhilfen wie Sat- Finder oder andere kostenintensive Messinstrumente.
  • Seite 96 Die Antenne anschließen und grob ausrichten Bevor Sie die Antenne ausrichten, müssen Sie das Antennenkabel an den LNB anschließen.  Beachten Sie auch die Bedienungsanleitung Ihrer Satelliten-Antenne. Achtung! Der Receiver darf erst an die Stromversorgung angeschlossen sein, wenn Sie das Antennenkabel an den Receiver angeschlossen haben.
  • Seite 97  Bei der Suche nach der südlichen Richtung hilft Ihnen der Stand der Sonne. Die Sonne steht während der Sommerzeit um 12 Uhr und während der Winterzeit um 13 Uhr genau im Süden.
  • Seite 98 Süden Süden Osten Dieses Blickfeld müssen Sie haben, wenn Sie hinter der Antenne stehen. In diesem 90 ° Winkel liegen fast alle gängigen Satellitenpositionen wie z.B. ASTRA1 19,2 °E, Eutelsat Hotbird 13 °E, Türksat 42 °E. Je nachdem, welchen Satelliten Sie empfangen wollen, muss in diesem Winkel freie Sicht ohne Hindernisse sein.
  • Seite 99 Nachdem Sie alle Verbindungen hergestellt haben, können Sie nun beginnen, die Antenne einzurichten. Bitte überprüfen Sie nochmals, ob der Receiver mit dem Easy Find LNB an der Antenne verbunden ist und der Receiver mit Ihrem TV-Gerät verbunden ist. Wenn diese Kabelverbindungen korrekt hergestellt wurden, können Sie die Geräte einschalten.
  • Seite 100 Dritter Schritt Nun können Sie damit beginnen Ihren Receiver richtig einzustellen um anschließend die Antenne mit Hilfe des Easy Find LNBs einzurichten. Gehen Sie hierzu wie folgt vor: Drücken Sie die OK-Taste auf Ihrer Receiver- Fernbedienung. Nun sollten Sie folgendes Bild auf Ihrem TV-Gerät sehen.
  • Seite 101 Vierter Schritt Sie sehen nun folgendes Bild auf Ihrem TV-Gerät: Drücken Sie nun zweimal die INFO-Taste auf Ihrer Receiver-Fernbedienung. Sie gelangen zu folgender Einblendung:...
  • Seite 102 Die Easy Find Funktion ist noch nicht aktiviert. Drücken Sie die rote Funktionstaste, um die Easy Find Funktion zu aktivieren. Es erscheint: Die Anzeige der Signalstärke und –qualität werden nicht angezeigt, da die Einstellung ausschließlich über das Easy Find LNB durchzuführen ist. Sie können nun zu Ihrer Antenne gehen, um diese einzurichten.
  • Seite 103 Süden Zeichnung A Zeichnung B a) Drehen Sie nun Ihre Antenne unter Beobachtung der noch blinkenden LED Diode Ihres Easy Find LNB langsam nach Osten (links) oder nach Westen (rechts), je nachdem wo der von Ihnen gewünschte Satellit liegt. Hierzu hilft Ihnen folgende Grafik:...
  • Seite 105 b) Wenn Sie in die Nähe eines Satelliten kommen, fängt die LED Diode an schneller rot zu blinken. Bei steigendem Signal wechselt die Farbe in orange und die LED Diode leuchtet durchgehend. Bitte beachten Sie, dass Ihre Antenne auch in der Lage ist andere Satelliten zu empfangen.
  • Seite 106 Nun führen Sie die Antenne langsam wieder bis zum Ausgangspunkt zurück, in Richtung Süden. Stellen Sie nun die Antenne wieder 1 ° flacher (die Antenne zu Ihnen ziehen) und führen Sie die Antenne wieder nach links Richtung Osten. Diese Schritte wiederholen Sie so lange, bis sich der Höhenwinkel und Seitenwinkel z.B.
  • Seite 107 Die Installation über das Easy Find LNB ist nun abgeschlossen. Drücken Sie die rote Funktionstaste, um die Easy Find Funktion zu deaktivieren. Die Signalstärke und –qualität werden wieder angezeigt und es erscheint das aktuelle Programm.
  • Seite 108 Nun optimieren Sie die Ausrichtung der Antenne so lange, bis Sie auf dem Balken Signalqualität den maximalen Wert erreicht haben. Der Wert kann variieren je nach Lage, Wetter und Signalstärke. Sie sollten jedoch mindestens 60% erzielen. Verlassen Sie nun das eingeblendete Menü...
