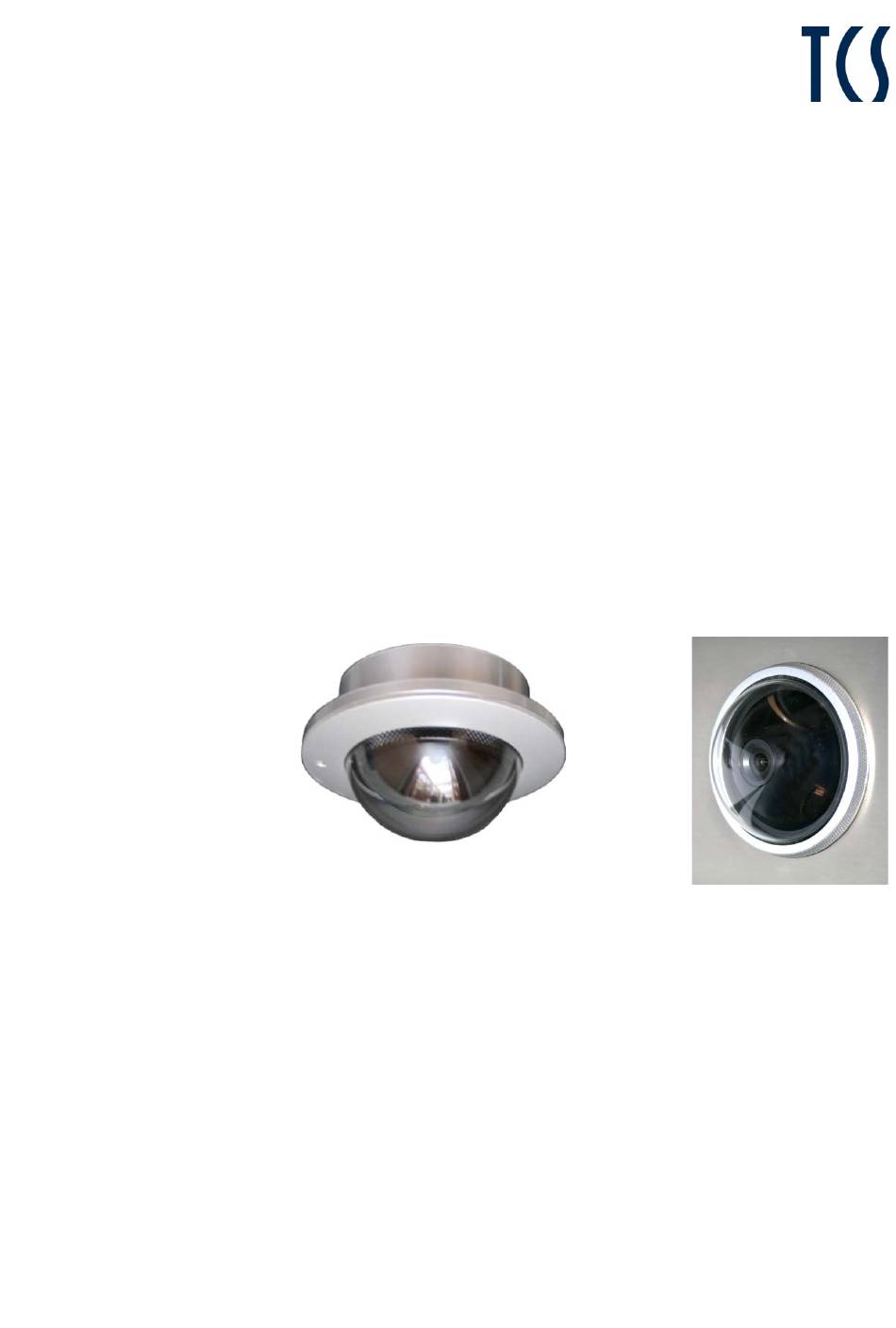

- Seite 1 Produktinformation Domekamera FVK4222-0 FVK4223-0 FVK4222-0 FVK4223-0 (Unterputz) (Einbau)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ........................4 Einleitung ........................4 Hinweise zur Produktinformation ..........................4 Verwendete Symbole für Warnhinweise ........................4 Weitere verwendete Symbole und Kennzeichnungen ....................5 Sicherheitshinweise....................... 5 Allgemeine Sicherheitsbestimmungen ......................... 5 Hinweis zur Videoüberwachung nach DIN 33450 ......................5 Produktbeschreibung ..................... 6 Bestimmungsgemäßer Gebrauch .......................... -
Seite 4: Lieferumfang
4 x Schraube, 1 x Madenschraube mit Innensechskant (Gehäuseringschraube), 1 x Sechskant-Winkelschraubendreher DIN 911 FVK4223-0: 1 x Abstandsring 2 mm, 1 x Abstandsring 3 mm; 3 x Sperrzahnmutter Bohrschablone FVK4222-0 Produktinformation FVK4222-0 / FVK4223-0 Produktinformation FVW2000-0600 Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. -
Seite 5: Weitere Verwendete Symbole Und Kennzeichnungen
Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss von 230 V Wechselspannung die Sicherheitsanforderungen nach DIN VDE 0100. Beachten Sie bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbe- stimmungen für Fernmeldeanlagen nach VDE 0800. Unter anderem: • Getrennte Führung von Starkstrom- und Schwachstromleitungen, •... -
Seite 6: Produktbeschreibung
Die Dome-Kameras FVK4222-0 und FVK4223-0 sind hochauflösende Dome-Farb-Kameras mit Tag- Nachtfunktion zur diskreten Überwachung im Innen- und im Außenbereich. Die FVK4222-0 ist für die vielseitige Unterputzmontage, die FVK4223-0 für den Einbau in bauseitige Frontplatten mit einer Dicke von 1 mm bis 3 mm geeignet. -
Seite 7: Montage Und Installation
Montage und Installation Anforderungen an den Montageort ACHTUNG! Beschädigung oder verkürzte Lebensdauer durch Umwelteinflüsse. Montieren und betreiben Sie die Kamera nicht an Orten mit: • starker Staub- und Schmutzentwicklung, • Wasserdampf oder Ölschwaden (z. B. Küche), • direkter Sonneneinstrahlung, • ungeeigneten Umgebungstemperaturen (vgl. Technische Daten), •... - Seite 8 Abb. 3: FVK4223-0, Beispiel Frontplatte 2 mm und Distanzring 3 mm, Abb. 4: FVK4223-0, Ausschnitt und Gewindebolzen Maße in mm FVK4222-0 Montage z.B. auf Gipskarton-Wand ► Verwenden Sie die Bohrschablone zum Anzeichnen der Löcher und des kreisförmigen Ausschnittes. ► Schrauben Sie den Gehäusering ab.
-
Seite 9: Leitungen Anschließen
Abb. 7: FVK4223-0 Montage Leitungen anschließen Anschlussleitungen Anschlussklemmen am FVW2000-0600 Leitungsquerschnitt Leitungsdurchmesser ® TCS-Video und TCS:BUS 0,07 ... 1,5 mm 0,3 ... 1,4 mm Video-Eingang (Koax) 0,07 ... 2,0 mm 0,3 ... 1,6 mm Max. Anzahl Drähte pro Klemmenkontakt: 2 x 0,8 mm, 3 x 0,6 mm Schließen Sie weitere Adern mit Hilfsklemmen an. -
Seite 10: Schaltungsbeispiel
Inbetriebnahme Kamera einstellen Justagering 10 Kamera im PPL-Kugelgelenk Abb. 9: Kamera einstellen FVK4222-0 FVK4223-0 Stellen Sie sicher, dass die Kamera fest in der Frontplatte montiert ist. Der Befesti- gungsring kann sonst beim Wiedereinset- ► Lösen Sie die Gehäuseringschraube mit dem zen verklemmen. -
Seite 11: Faq
Bitte überprüfen Sie die Anschlüsse am Kamera angezeigt. Spannung versorgt. Videozweidrahtsender FVW2000-0600: • Messen Sie an den TCS:BUS-Klemmen zwischen P und M oder P und b, ob 26 V anliegen. • Messen die an den Klemmen, ob der FVW2000-0600 12 V zur Verfügung stellt. -
Seite 12: Konformität
Kunststoff. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. • Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. • Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog. Service Fragen richten Sie bitte an unsere TCS HOTLINE 04194 9881-188.
