Signet 8150 Durchfluss-Totalisator
*3-8150.090-1*
3-8150.090-1
Rev. K 9/14
•
•
•
•
German
Beschreibung

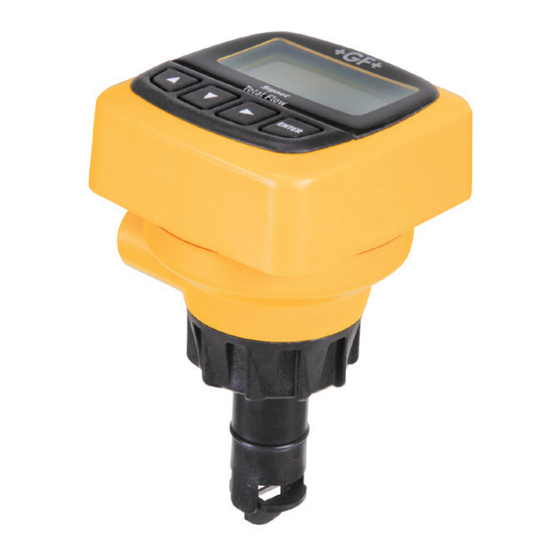

Der Signet 8150-1 Durchfluss-Totalisator ist ein batteriebetriebenes
Gerät, das mindestens 4 Jahre lang ununterbrochen Durchfluss- und
Gesamtvolumeninformationen anzeigt. Die einzigartigen Leistungsmerkmale
des 8150 umfassen:
•
•
•
•
•
•
•
•
Inhalt
Garantieinformationen .............................................................................2
Produktregistrierung ................................................................................2
Chemikalienverträglichkeit.......................................................................2
Sicherheitsinformationen .........................................................................2
Abmessungen..........................................................................................2
Spezifikationen ........................................................................................3
Installation ...............................................................................................3
Verdrahtung .............................................................................................6
Installation und Auswechseln der Batterie . ..............................................6
Betrieb .....................................................................................................7
English
Standardmenüeinstellungen . .................................................................. 7
Deutsch
Sicherheitscode .......................................................................................8
Français
Betrieb des Totalisators ...........................................................................9
Español
Automatische Kalibrierung..................................................................... 11
Durchfluss-K-Faktor............................................................................... 11
Gesamt-K-Faktor ...................................................................................12
Zeitbasis ................................................................................................13
Dezimalstelle für Durchflussanzeige .....................................................13
Empfindlichkeit ......................................................................................14
Geschwindigkeit ....................................................................................15
Auswahl des Durchfluss- und Gesamt-K-Faktors .................................15
K-Faktor-Tabellen ..................................................................................16
Fehlerbehebung ....................................................................................18
Bestellinformationen ..............................................................................20
Einfaches Setup und einfache Auswahl der Anzeige über eine Tastatur mit 4
Tasten.
Benutzerwählbarer Sicherheitszugriff zur Verhinderung unerwünschter
Programmierung.
Anzeige der Durchflussrate von 0,001 bis 9999 technische Einheiten mit
automatischer Anpassung der Dezimalstelle.
Drei Totalisatoren: ein permanenter und zwei unabhängig voneinander
rücksetzbare Totalisatoren.
Anzeige der verstrichenen Zeit zwischen Betriebsintervallen.
Optionen für integrierte Montage und Montageausschnittsinstallation.
Nominal 4 Jahre Lebensdauer der Lithiumbatterien (3,6 V) bei den meisten
Anwendungen.
Nicht flüchtiger Speicher zum Speichern aller Programmier- und Totalisator-
Werte selbst bei herausgenommenen Batterien.
Bedienungsanweisungen
Deutsch
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für +GF+ Signet 8150
-
Seite 1: Inhaltsverzeichnis
Deutsch Signet 8150 Durchfluss-Totalisator *3-8150.090-1* 3-8150.090-1 Rev. K 9/14 German Bedienungsanweisungen Beschreibung Der Signet 8150-1 Durchfluss-Totalisator ist ein batteriebetriebenes Gerät, das mindestens 4 Jahre lang ununterbrochen Durchfluss- und Gesamtvolumeninformationen anzeigt. Die einzigartigen Leistungsmerkmale des 8150 umfassen: • Einfaches Setup und einfache Auswahl der Anzeige über eine Tastatur mit 4 Tasten. • Benutzerwählbarer Sicherheitszugriff zur Verhinderung unerwünschter Programmierung. • Anzeige der Durchflussrate von 0,001 bis 9999 technische Einheiten mit automatischer Anpassung der Dezimalstelle. • Drei Totalisatoren: ein permanenter und zwei unabhängig voneinander rücksetzbare Totalisatoren. • Anzeige der verstrichenen Zeit zwischen Betriebsintervallen. • Optionen für integrierte Montage und Montageausschnittsinstallation. • Nominal 4 Jahre Lebensdauer der Lithiumbatterien (3,6 V) bei den meisten Anwendungen. • Nicht flüchtiger Speicher zum Speichern aller Programmier- und Totalisator- Werte selbst bei herausgenommenen Batterien. Inhalt Garantieinformationen ................2 Produktregistrierung ................2 Chemikalienverträglichkeit...............2 Sicherheitsinformationen .................2... -
Seite 2: Garantieinformationen
Garantieinformationen Sicherheitsinformationen Sie erhalten die aktuellste Garantieerklärung bei Ihrer Vorsicht / Warnung / Gefahr örtlichen Georg Fischer Geschäftsstelle. Weist auf eine mögliche Gefahr hin. Die Nichtbeachtung der Warnhinweise kann zu Sachschäden, Verletzungen Alle zurückgesandten Garantiereparaturen und Reparaturen oder zum Tod führen. außerhalb der Garantiedauer müssen ein vollständig Elektrostatische Entladung / Stromschlaggefahr ausgefülltes Serviceformular einschließen, und die Produkte Warnt Benutzer vor potenziellen Schäden durch müssen an Ihre örtliche GF Geschäftsstelle oder an Ihren elektrostatische Entladung und/oder möglichen Händler zurückgegeben werden. Verletzungen oder Tod durch Stromschlag. Produkte, die ohne ein Serviceformular zurückgesendet Nur handfest anziehen werden, werden möglicherweise nicht unter Ein zu starkes Anziehen kann Produktgewinde Garantiebedingungen ersetzt oder repariert. permanent beschädigen und zu einem Versagen der Hand tighten only! Sicherungsmutter führen. Signet Produkte mit begrenzter Lagerbeständigkeit Keine Werkzeuge verwenden (z. B. pH-, ORP-, Chlorelektroden, Kalibrierlösungen wie Die Verwendung von Werkzeugen kann das Produkt z. B. pH-Puffer, Trübungsstandards oder andere Lösungen) -
Seite 3: Spezifikationen
Spezifikationen Montageausschnittsinstallation Allgemein Panel Mount Installation Detail Kompatibilität: ....... Signet 515, 525 • Der 8150 Totalisator für Montageausschnittsinstallation ist Durchflusssensoren in einem standardmäßigen 1/4-DIN-Gehäuse enthalten. Eingangsfrequenzbereich ..1 bis 400 Hz Ein 92 x 92-mm-Stanzwerkzeug für den Genauigkeit: ......± 0,5 % des Messwerts Montageausschnitt verwenden. • Ein Mindestabstand von 25 mm zwischen den Gehäuse: Montageeinheiten wird empfohlen. Spezifikation ......NEMA 4X/IP65 (Vorderseite) Abmessungen....... 1/4 DIN (96 x 96 x 50 mm) Gehäusematerial ....PBT-Harz Tastaturmaterial ....Abgedichteter Silikongummi, 4 Tasten Anzeige: LCD 4-stellige obere Zeile .... Durchflussrate 8-stellige untere Zeile ... Drei Totalisator-Optionen: 9 2 x 9 2 m m Permanenter Totalisator für Gerätelebenszeit... - Seite 4 Installation Zusammenbau des Installationsrohransatzes Integrierte Installation mit Feldmontage-Totalisator 1. Die Drähte vom Sensor durch den gelben Installationsrohransatz und Sicherungsring einführen. Durchfluss- Totalisator 2. Den Sicherungsring in den Installationsrohransatz (3-8150-1) einsetzen. Den Sicherungsring dabei so ausrichten, dass sich die quadratische Nase nahe den Integriertes Integrierte Montage Installationsrohrausbrüchen befindet. Adapterkit 3-8150-P0 (3-8051-X) 3. Die Befestigungsschraube so in den 3-8150-P1 3-8150-T0 Installationsrohransatz einsetzen, dass der 3-8150-V0 Schraubenkopf beim Festdrehen auf den Integrierter Sicherungsring drückt. Durchflusssensor 4. Die Sensordrähte an den Anschlussverbindungen am (3-8510-XX) integrierten Totalisator bzw. an der Anschlussabdeckung anschließen. 5. Die Kunststoffzuglaschen zum Schutz der Batterien Anschlüsse entfernen. Der Totalisator schaltet sich dann ein.
- Seite 5 Installation Die mit Fettdruck gekennzeichneten Teile sind für diese Installation erforderlich. Die anderen Teile dienen nur zu Referenzzwecken. Abgeschirmtes 2-Leiter-Kabel mit einer Maximallänge von 30 m verwenden. Fern-Feldmontage an Wänden Fern-Feldmontage an Rohren Universal- Installationsrohransatz (3-8050) Durchfluss- Totalisator Schaufelrad zur Durchfluss- (3-8150-1) Standardmontage Totalisator (3-8150-1) (P51530-X) Anschlussabdeckung Anschlüsse (4-3111) Universalmontage-Kit Signet (3-8050) Flüssigkeitsdichtes Anschlussstück (3-9000.392-1) Integriertes HINWEIS: Gurte sind nicht Montagekit im Lieferumfang enthalten (3-8051-X) Integrierter Durchflusssensor...
-
Seite 6: Verdrahtung
Verdrahtung Installation und Auswechseln der Batterie Die Verdrahtung für die Ausführungen zur Zwei 3,6-V-Lithium-Thionylchlorid-Batterien (AA-Größe, Montageausschnittsinstallation und Feldmontage des 7400-0011) sind im Totalisator installiert. Totalisators ist identisch. Hinweis: D er betrieb des 8150 mit standardmässigen 1,5 v • Jeweils nur einen Draht in einen Anschluss einführen. alkalibatterien ist nicht möglich. Nur saft ls14500- Doppeldrähte außerhalb des Anschlusses spleißen. lithiumbatterien (3,6 v) oder gleichwertig verwenden! • Externes Rücksetzen für „Total 1“ (Gesamt 1): Maximal 30 m langes Kabel mit 2-adrigen, verdrillten Kabelpaaren verwenden, das an einem Schwachstromkontaktrelais 1. Zum Einschalten des 8150 die Zuglaschen von den angeschlossen ist (z.B. herkömmliche Türklingeltaste Batterien entfernen. oder Relaiskontakt). Die Polarität beachten! Beide Batterien müssen in • Nur Totalisator Nr. 1 kann über die externe Verbindung dieselbe Richtung weisen. zurückgesetzt werden. 3. Wenn das Symbol für schwache Batterie auf der Anzeige •... -
Seite 7: Betrieb
Betrieb Standardmenüeinstellungen Auf der Anzeige des 8150 wird die Durchflussrate in Die Totalisatoren werden mit den folgenden großen Ziffern und ein Totalisator-Wert in kleineren Ziffern Standardeinstellungen ab Werk geliefert: eingeblendet. Als Standardanzeige kann einer von drei verschiedenen Totalisatoren gewählt werden (detaillierte Informationen zu den Totalisatoren sind in Abschnitt 8 Funktion Werkseinstellung Beschreibung enthalten). AUTOMATISCHE Keine Einstellung Detaillierte Informationen Die AUF- und AB-Tasten verwenden, um während des KALIBRIERUNG siehe Seite 11. Normalbetriebs durch alle drei Totalisator-Werte zu blättern. DURCHFLUSS- Anzahl der Sensorimpulse K-FAKTOR pro Volumeneinheit. Siehe Sensorhandbuch. GESAMT- Anzahl der K-FAKTOR Volumeneinheiten pro Totalisator-Zählung einstellen. Siehe Seite 12. ZEITBASIS Minuten Durchflussrate in Sekunden, Minuten, Stunden oder Tagen wählen. Siehe Seite 13. DEZIMALSTELLE XXX.X Maximale Dezimalauflösung einstellen. Siehe Seite 13. -
Seite 8: Ändern Des Sicherheitscodes
Ändern des Sicherheitscodes Der Sicherheitscode verhindert unbefugten Zugriff auf die Kalibrier- und Betriebseinstellungen des 8150. Der werkseitige Standardcode ist 0-0-0-0. Der Code wird wie folgt in eine beliebige 4-stellige Ziffer geändert: Beispiel: Änderung des Sicherheitscodes von der werkseitigen Einstellung 0-0-0-0 zur Sicherheitscode eingeben kundenspezifischen Einstellung 1-0-0-1 1. Die ENTER-Taste 2 Sekunden lang gedrückt halten und dann den aktuellen SICHERHEITSCODE eingeben. Bei einer neuen Einheit die ENTER-Taste erneut drücken. Auf der Anzeige wird das erste Menüelement eingeblendet („Auto CAL“ [Automatische Kalibrierung]). 2. Die ▲-Taste dreimal drücken, um zu „Sec Code“ (Sicherheitscode) zu blättern. 3. Die ►-Taste drücken, um den Code zu bearbeiten. Die führende Ziffer auf der Anzeige blinkt. 4. Die ▲-Taste einmal drücken, um die blinkende Ziffer zu „1“ zu ändern. 5. Die ►-Taste dreimal drücken, um das blinkende Element zur letzten Ziffer vorzurücken. 6. Die ▲-Taste einmal drücken, um die blinkende Ziffer zu „1“... -
Seite 9: Betrieb Des Totalisators
Setup und Betrieb des Totalisators Während des Normalbetriebs zeigt der 8150 die Durchflussrate und einen gewählten Totalisator-Wert an. Jeder der drei Totalisatoren kann als Standardanzeige eingestellt werden. Die anderen beiden Totalisatoren werden können durch Drücken der Tastatur eingesehen werden. Die Anzeige kehrt nach 5 Minuten automatisch zur Standardauswahl zurück. Der PERMANENTE Totalisator wird direkt auf der LCD als solcher gekennzeichnet. • Dieser Totalisator zeichnet alle Eingaben ab dem Zeitpunkt der Herstellung auf. • Der permanente Totalisator kann nicht zurückgesetzt werden. Anwendung: D er permanente Totalisator sollte als Standard gewählt werden, wenn das System überwacht und der Gesamtwert regelmäßig aufgezeichnet wird. • „Total 1“ (Gesamt 1, „tot1“) kann ohne Sicherheitscode über die Tastatur oder externe RÜCKSETZUNG (siehe Abschnitt 4, „Verdrahtung“) zurückgesetzt werden. • „Total 1“ (Gesamt 1) ist durch eine blinkende Anzeige alle sechs Sekunden gekennzeichnet. Anwendung: „ Total 1“ (Gesamt 1) zur Messung des Wasserverbrauchs über einen periodischen Zeitraum verwenden (z.B. tägliches Abflussvolumen). •... - Seite 10 Setup und Betrieb des Totalisators Rücksetzen von Totalisator 1 1. Die ▲-Taste drücken, um zur Anzeige „total 1“ (Gesamt 1) zu blättern. 2. Die ►-Taste gedrückt halten, bis auf der Anzeige „rst tot1“ (Totalisator 1 zurücksetzen) eingeblendet wird. Der Totalisator blinkt 8 Sekunden lang und wird dann automatisch auf 00000000 zurückgesetzt. • Die ENTER-Taste drücken, während die Anzeige blinkt, um den Totalisator sofort zurückzusetzen. • Totalisator Nr. 1 wird nach dem Rücksetzen 5 Minuten lang angezeigt. Anschließend kehrt die Anzeige zur standardmäßigen Totalisator-Auswahl zurück. • Die ▲- oder ▼-Taste drücken, um sofort zur standardmäßigen Anzeige zurückzukehren. Externes Rücksetzen: I nformationen zum Fernrücksetzen von Totalisator Nr. 1 aus einer Entfernung bis 30 m sind in Abschnitt 4, „Verdrahtung“, enthalten. HINWEIS: W enn Totalisator Nr. 1 über einen externen Schalter zurückgesetzt wird, wird Totalisator Nr. 1 nur auf der Anzeige eingeblendet, wenn er als standardmäßiger...
-
Seite 11: Automatische Kalibrierung
Automatische Kalibrierung Mithilfe der Funktion „Auto CAL“ (Automatische Kalibrierung) kann der Totalisator angepasst werden, sodass die Durchflussrate einer beliebigen externen Referenz entspricht. • Um optimale Ergebnisse zu erzielen, sollte der Durchfluss im Rohr so stabil wie möglich sein. • Wenn die Anzeige der Durchflussrate erratisch ist, SPEED (GESCHWINDIGKEIT) während der automatischen Kalibrierung auf 120 Sicherheitscode eingeben Sekunden einstellen (siehe Abschnitt 14). • Die Zeitbasis auf dem Referenzmessgerät muss mit dem 8150 Totalisator übereinstimmen. Beispiel: Der Totalisator zeigt eine Durchflussrate von 60 GPM an, während eine externe Referenz eine tatsächliche Durchflussrate von 70 GPM anzeigt. Zum Anpassen des 8150 wird die Durchflussrate mithilfe von „Auto CAL“... -
Seite 12: Gesamt-K-Faktor
Durchfluss-K-Faktor Anpassen des Durchfluss-K-Faktors Wenn der Totalisator einen konsistenten Fehler wiedergibt, Korrekturen entweder mittels der Funktion „Auto CAL“ (Automatische Kalibrierung) (siehe Abschnitt 9) vornehmen oder den Durchfluss-K-Faktor dem Fehlerprozentsatz entsprechend manuell anpassen. Ein kleinerer K-Faktor erhöht die Durchflussrate, während größere K-Faktoren die Durchflussrate reduzieren. Beispiel: • Der Durchfluss-K-Faktor ist auf 480,19 Impulse pro Gallone eingestellt. • Der Totalisator registriert 10 Gallonen, wenn das tatsächliche Volumen 11 Gallonen ist. • Der Fehler ist 1 Gallone geteilt durch 10 Gallonen oder -10 %. (Der Totalisator zählt 10 % zu niedrig, und die Durchflussrate wird 10 % zu langsam gelesen.) • Den Durchfluss-K-Faktor um 10 % reduzieren: 480,19 - 10 % = 432,17. • Den Durchfluss-K-Faktor zu 432 Impulsen pro Gallone ändern. Ergebnis: D er Totalisator muss 10 % weniger Impulse vom Durchflusssensor zählen, um eine Gallone zu registrieren. Sowohl der Totalisator als auch die Durchflussrate werden daher um 10 % erhöht. Gesamt-K-Faktor Der GESAMT-K-Faktor ist ein Mehrfaches des DURCHFLUSS- K-Faktors. Dieser Faktor wird verwendet, um die inkrementelle Zählgröße des Totalisators zu programmieren. Beispiel: W enn die Durchflussrate beispielsweise in Litern pro Minute registriert wird, kann der Totalisator auf 1 (werkseitiger Standard) eingestellt werden, um in Sicherheitscode eingeben 1-Liter-Inkrementen zu zählen, oder auf 1000, um in Inkrementen von 1 Kiloliter (1 m ) zu zählen. Durch Konvertierung des Durchfluss-K-Faktors kann der Totalisator ebenfalls eingestellt werden, um in anderen technischen Einheiten zu zählen. Siehe Seite ENTER 15, „Auswahl des Durchfluss- und Gesamt-K-Faktors“... -
Seite 13: Zeitbasis
Zeitbasis Die Zeitbasis für die Durchflussrate wählen. Die verfügbaren Optionen sind Sekunden, Minuten, Stunden oder Tage. Beispiel: Ändern der Zeitbasis von MINUTEN (werkseitiger Standard) zu TAGEN 1. Die ENTER-Taste 2 Sekunden lang gedrückt halten Sicherheitscode eingeben und dann den SICHERHEITSCODE eingeben. Auf der Anzeige wird das erste Element im Menü CALIBRATE (KALIBRIEREN) eingeblendet („Auto CAL“ [Automatische Kalibrierung]). 2. Die ▼-Taste dreimal drücken, um zu „Timebase“ (Zeitbasis) zu blättern. 3. Die ►-Taste drücken, um „Timebase“ (Zeitbasis) zur Bearbeitung auszuwählen. 4. Die ▲-Taste zweimal drücken, um von MIN (MINUTEN) zu DAY (TAGE) zu blättern. 5. Die ENTER-Taste drücken, um zum Menü zurückzukehren. 6. Die ▲- und ▼-Tasten gleichzeitig drücken, um das Menü zu beenden und zum Normalbetrieb zurückzukehren. Auf der Anzeige wird vor der Rückkehr zur Normalbetriebsanzeige einige Sekunden lang „Storing“ (Speichern) eingeblendet. Dezimalstelle für Durchflussanzeige Die maximale Dezimalauflösung für die Anzeige der Durchflussrate wählen. Die verfügbaren Optionen sind Verfügbare... -
Seite 14: Empfindlichkeit
Empfindlichkeit Mit der Einstellung SENSITIVITY (EMPFINDLICHKEIT) wird festgelegt, wie der 8150 auf einen plötzlichen Anstieg in der Durchflussrate reagiert. Die Funktion SPEED (GESCHWINDIGKEIT) wird vorübergehend „ausgeschaltet“, damit die tatsächliche Änderung in der Durchflussrate angezeigt werden kann. Anschließend wird die Mittelwertbildung sofort wieder fortgesetzt. Das Ergebnis ist eine geglättete Durchflussanzeige und schnelles Ansprechen auf große Schwankungen in der Durchflussrate. Keine GESCHWINDIGKEIT, keine EMPFINDLICHKEIT Bei einer Einstellung der Mittelwertbildung von SPEED Nur GESCHWINDIGKEIT (GESCHWIN-DIGKEIT) auf 0 (Null) und einer Einstellung von SENSITIVITY (EMPFINDLICHKEIT) auf Null kann die Durchflussrate sehr instabil sein. Dieser Graph repräsentiert die tatsächliche GESCHWINDIGKEIT und EMPFINDLICHKEIT Messung des Durchflusssensors, während der Sensor auf instabile Keine GESCHWINDIGKEIT, keine EMPFINDLICHKEIT Durchflussbedingungen im Rohr reagiert. Nur GESCHWINDIGKEIT Bei einer Einstellung von SPEED (GESCHWINDIGKEIT) GESCHWINDIGKEIT und EMPFINDLICHKEIT auf 60 Sekunden und einer Einstellung von SENSITIVITY Keine GESCHWINDIGKEIT, keine EMPFINDLICHKEIT (EMPFINDLICHKEIT) weiterhin auf 0 ist die Durchflussrate zwar stabilisiert, eine Änderung in der Durchflussrate wird jedoch 60 Nur GESCHWINDIGKEIT Sekunden oder länger nicht angezeigt (gepunkteter grüner Graph). GESCHWINDIGKEIT und EMPFINDLICHKEIT 10 s 20 s... -
Seite 15: Geschwindigkeit
Geschwindigkeit Die Mittelwertbildung SPEED (GESCHWINDIGKEIT) dient zum Ausgleich von Schwankungen in der Durchflussrate, die durch zu kurze gerade Rohrstrecken nach Pumpen, Ventilen und Winkelstücken verursacht werden können. Die Optionen sind 0, 7, 15, 30, 60 und 120 Sekunden. Die werkseitige Standardeinstellung ist 30 Sekunden. • Die schnellere Mittelwertbildung (0 s -30 s) für stabile Sicherheitscode eingeben Durchflussbedingungen verwenden. • Die langsamere Mittelwertbildung (60 s -120 s) für instabile Durchflussbedingungen verwenden. Hinweis: Die Einstellung SPEED (GESCHWINDIGKEIT) kann zwar Schwankungen aufgrund von Rohrleitungsbedingungen ausgleichen, verzögert jedoch auch die Anzeige aktueller Änderungen in der Durchflussrate. Die Funktion SENSITIVITY (EMPFINDLICHKEIT) (siehe Abschnitt 15) dient dazu, diesen Effekt auszugleichen. Beispiel: Änderung der Einstellung SPEED (GESCHWINDIGKEIT) von 60 Sekunden zu 30 Sekunden 1. Die ENTER-Taste 2 Sekunden lang gedrückt halten und dann den SICHERHEITSCODE eingeben. Auf der Anzeige wird das erste Element im Menü CALIBRATE (KALIBRIEREN) eingeblendet („Auto CAL“ [Automatische Kalibrierung]). 2. Die ▼-Taste fünfmal drücken, um zu DISP SPEED (ANZEIGEGESCHWINDIGKEIT) zu blättern. Auf der Anzeige wird DISP SPEED (ANZEIGEGESCHWINDIGKEIT), „Sec“ (Sekunden) und die aktuelle Geschwindigkeitseinstellung eingeblendet. -
Seite 16: K-Faktor-Tabellen
K-Faktor-Tabellen 515 Schaufelrad-Durchflusssensor Die folgenden Kalibrierdaten sind aus der Bedienungsanleitung des Signet 515 Durchflusssensors nachgedruckt. ROHR 515/8510-XX ROHR 515/8510-XX ROHR 515/8510-XX FITTING FITTING FITTING GRÖSSE GRÖSSE GRÖSSE TYPE TYPE TYPE U.S. GAL LITERS U.S. GAL LITERS U.S. GAL LITERS (ZOLL) (ZOLL) (ZOLL) SK 80 PVC T AUF SK 80 PVC ROHR KARBONSTAHL T-FITTINGE AUF SK 40 EDELSTAHL WELDOLETS AUF SK 40 ROHR... - Seite 17 K-Faktor-Tabellen 515 Schaufelrad-Durchflusssensor (Fortsetzung) 525 Metalex-Durchflusssensor Die folgenden Daten sind aus der Bedienungsanleitung des Signet 525 Metalex-Durchflusssensors nachgedruckt. ROHR 515/8510-XX FITTING GRÖSSE TYPE U.S. GAL LITERS SCH 40S EDELSTAHLROHR PER ANSI (ZOLL) B36,19 POLYPROPYLENE FITTINGS (DIN/ISO UND BS K-FAKTOR UND ANSI) ROHR PULSES/ PULSES/ DN 15 PPMT005 481,55 127,23 GROESSE U.S. GAL LITER DN 20 PPMT007...
-
Seite 18: Fehlerbehebung
Fehlerbehebung Anzeigezustand Mögliche Ursache Lösungsvorschläge Batterien sind leer oder fehlen. Beide Batterien auswechseln. • Die Kunststoffzuglaschen zum Schutz der Zuglaschen wurden nicht entfernt. Batterien entfernen. 1. Durchflussrate reduzieren. 2. Zeitbasis auf einen kleineren Wert einstellen. (Beispiel: „Tage“ zu „Stunden“ ändern.) 3. Durchflusseinheiten auf eine größere Maßeinheit einstellen. Durchflussrate ist größer als „9999“. (Beispiel: „Liter“ zu „Gallonen“ ändern.) HINWEIS: Wenn der Durchfluss-K-Faktor geändert wird, muss der GESAMT-K-Faktor ebenfalls entsprechend geändert werden. 1. Kein Durchfluss im Rohr. Der 8150 empfängt kein Signal vom 2. Durchflusssensor kann sich aufgrund von Blockierung oder Durchflusssensor. Beschädigung nicht drehen. 3. Lose oder inkorrekte Sensorverdrahtung. Der während der automatischen Kalibrierung berechnete K-Faktor liegt Die ►-Taste drücken, um die automatische Kalibrierung erneut außerhalb des Bereichs des 8150 zu starten. Sicherstellen, dass die eingegebene Durchflussrate (ist kleiner als 0,001 oder größer als korrekt ist. 99999). 1. Das Layout der Rohrleitungen korrigieren, damit eine längere gerade Rohrstrecke flussaufwärts vom Sensor Ursache ist normalerweise eine zu... -
Seite 19: Aufzeichnungen
Aufzeichnungen 8150 Durchfluss-Totalisator... -
Seite 20: Bestellinformationen
Bestellinformationen Hersteller- Code Beschreibung Teile-Nr. 3-8150-1 159 000 929 Durchfluss-Totalisator 3-8150-1P 159 000 930 Durchfluss-Totalisator, Montageausschnittsinstallation 3-8150-P0 159 000 931 Durchfluss-Totalisator-System, integriert, für Rohrgrößen 0,5 bis 4 Zoll, PP-Gehäuse, schwarzer VDF-Rotor, Titanstift 3-8150-P1 159 000 932 Durchfluss-Totalisator-System, integriert, für Rohrgrößen 0,5 bis 8 Zoll, PP-Gehäuse, schwarzer PVDF-Rotor, Titanstift 3-8150-T0 159 001 011 Durchfluss-Totalisator-System, integriert, für Rohrgrößen 0,5 bis 4 Zoll, beiges PVDF-Gehäuse, beiger Rotor und Stift 3-8150-V0 159 001 012 Durchfluss-Totalisator-System, integriert, für Rohrgrößen 0,5 bis 4 Zoll, beiges PVDF-Gehäuse und beiger Rotor, Hastelloy-Stift Teile und Zubehör Montage 3-8050 159 000 184 Universalmontage-Kit 3-0000.596 159 000 641 Robuste Wandbefestigungshalterung (nur für Montageausschnittsinstallation) 3-5000.598 198 840 225 Oberflächenmontierte Befestigungshalterung 3-8050.395 159 000 186 Spritzwassergeschützte Rückabdeckung für Totalisator bei Montageausschnittsinstallation...
