  • DEUTSCH, seite 15

Quicklinks

DRIVING SUPPORT

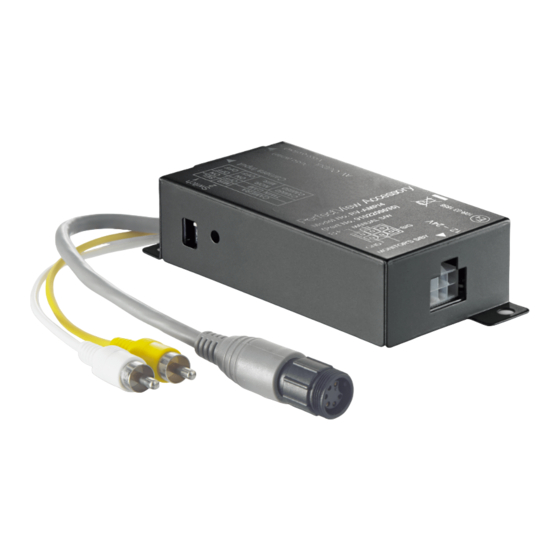

AMP100
Connection Box
EN
Installation and Operating Manual . . . . . . 6
Anschlussbox
DE
Montage- und Bedienungsanleitung . . . 15
Boîte de commande
FR
Instructions de montage
et de service . . . . . . . . . . . . . . . . . . . . . . . 24
Caja de distribución
ES
Instrucciones de montaje y de uso . . . . . 33
Caixa de conexão
PT
Instruções de montagem e manual de
instruções . . . . . . . . . . . . . . . . . . . . . . . . . 42
Scatola di comando
IT
Istruzioni di montaggio e d'uso . . . . . . . . 51
Schakelbox
NL
Montagehandleiding en
gebruiksaanwijzing. . . . . . . . . . . . . . . . . . 60
Kontrolboks
DA
Monterings- og betjeningsvejledning. . . 69
PERFECTVIEW
Kopplingsbox
SV
Monterings- och bruksanvisning. . . . . . . 78
Koblingsboks
NO
Monterings- og bruksanvisning . . . . . . . 87
Kytkinrasia
FI
Asennus- ja käyttöohje . . . . . . . . . . . . . . . 96
Клеммная коробка
RU
Инструкция по монтажу
и эксплуатации. . . . . . . . . . . . . . . . . . . . 105
Skrzynka przyłączeniowa
PL
Instrukcja montażu i obsługi . . . . . . . . . .114
Prípojný box
SK
Návod na montáž a uvedenie
do prevádzky . . . . . . . . . . . . . . . . . . . . . 123
Rozvodná skříňka
CS
Návod k montáži a obsluze . . . . . . . . . . 132
Csatlakozódoboz
HU
Szerelési és használati útmutató . . . . . . .141
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dometic PERFECTVIEW AMP100

  • Seite 1 DRIVING SUPPORT PERFECTVIEW Kopplingsbox Monterings- och bruksanvisning..78 Koblingsboks Monterings- og bruksanvisning ..87 Kytkinrasia Asennus- ja käyttöohje ....96 Клеммная...
  • Seite 3 AMP100...
  • Seite 4 AMP100...
  • Seite 5 AMP100...

  • Seite 15: Erklärung Der Symbole

    AMP100 Erklärung der Symbole Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis 1 Erklärung der Symbole ............15 2 Sicherheits- und Einbauhinweise .

  • Seite 16: Sicherheits- Und Einbauhinweise

    Sicherheits- und Einbauhinweise AMP100 Sicherheits- und Einbauhinweise Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: • Beschädigungen am Produkt durch mechanische Einflüsse und Überspannungen • Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller • Verwendung für andere als die in der Anleitung beschriebenen Zwecke Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vorgeschriebenen Sicherheitshinweise und Auflagen! WARNUNG!
  • Seite 17 AMP100 Sicherheits- und Einbauhinweise Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen Speicher der Komfort- elektronik ihre gespeicherten Daten. • Folgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen: – Radiocode – Fahrzeuguhr – Zeitschaltuhr – Bordcomputer – Sitzposition Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungsanleitung.

  • Seite 18: Lieferumfang

    Lieferumfang AMP100 Lieferumfang Nr. in Abb. 4, Menge Bezeichnung Artikel-Nr. Seite 4 Schaltbox mit Kabelsatz Wippschalter RV-AMP-SW – Montagematerial mit Kabelfixierung – Montage- und Bedienungsanleitung Bestimmungsgemäßer Gebrauch AMP100 (Art.-Nr. 9600000210) ist eine Schaltbox zum Anschluss der Kameras CAM33, CAM44 und CAM80CM mit motorbetriebener Schutzklappe an einen Monitor für den Einsatz als Rückfahrvideosystem.

  • Seite 19: Anschlüsse

    AMP100 Technische Beschreibung Anschlüsse Die Schaltbox hat folgende Anschlüsse: Nr. in Abb. 5, Bezeichnung des Anschlusses Seite 5 AV-Ausgang (Cinch-Stecker) zum Anschluss … • an ein Navigationssystem mit AV-Eingang (Cinch-Buchse) • an einen anderen Monitor mit AV-Eingang (Cinch-Buchse) oder an einen Videorekorder Kamera-Anschluss Grüne Steuerleitung (+ Signal) zum Anschluss an die Plusleitung des...

  • Seite 20: Montieren Und Anschließen

    Montieren und anschließen AMP100 Montieren und anschließen Benötigtes Werkzeug Für Einbau und Montage benötigen Sie folgende Werkzeuge: • Maßstab (Abb. 1 4, Seite 3) • Körner (Abb. 1 5, Seite 3) • Hammer (Abb. 1 6, Seite 3) • Satz Bohrer (Abb. 1 7, Seite 3) •...
  • Seite 21 AMP100 Montieren und anschließen ➤ Schließen Sie die grüne Leitung (Abb. 5 5, Seite 5) an die Plus-Leitung des Rückfahr- scheinwerfers an. HINWEIS Bei manchen Fahrzeugen funktioniert der Rückfahrscheinwerfer nur bei einge- schalteter Zündung. In diesem Fall müssen Sie die Zündung einschalten, um die Plus- und die Masseleitung zu bestimmen.

  • Seite 22: Schaltbox Einstellen

    Schaltbox einstellen AMP100 ACHTUNG! Achten Sie unbedingt darauf, dass Sie den anderen Anschluss korrekt an + PLUS anschließen und nicht mit Masse verbinden. Verbindung mit Masse führt zu einem Geräteschaden. ➤ Schließen Sie den anderen Anschluss des Schalters an eine Plus-Leitung mit 12 V bis 24 V an. Schaltbox einstellen AMP100 muss an bestimmte Anschlussvarianten angepasst werden.

  • Seite 23: Entsorgung

    AMP100 Entsorgung Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll. Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. Technische Daten AMP100 Art.-Nr.: 9600000210 Maße (B x H x T): 117 x 50 x 25 mm...
