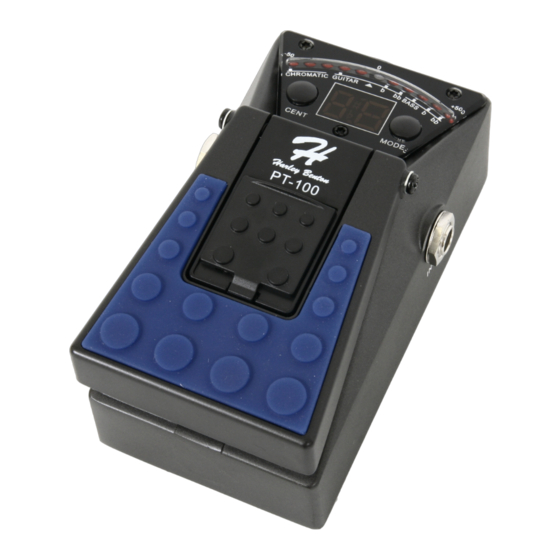

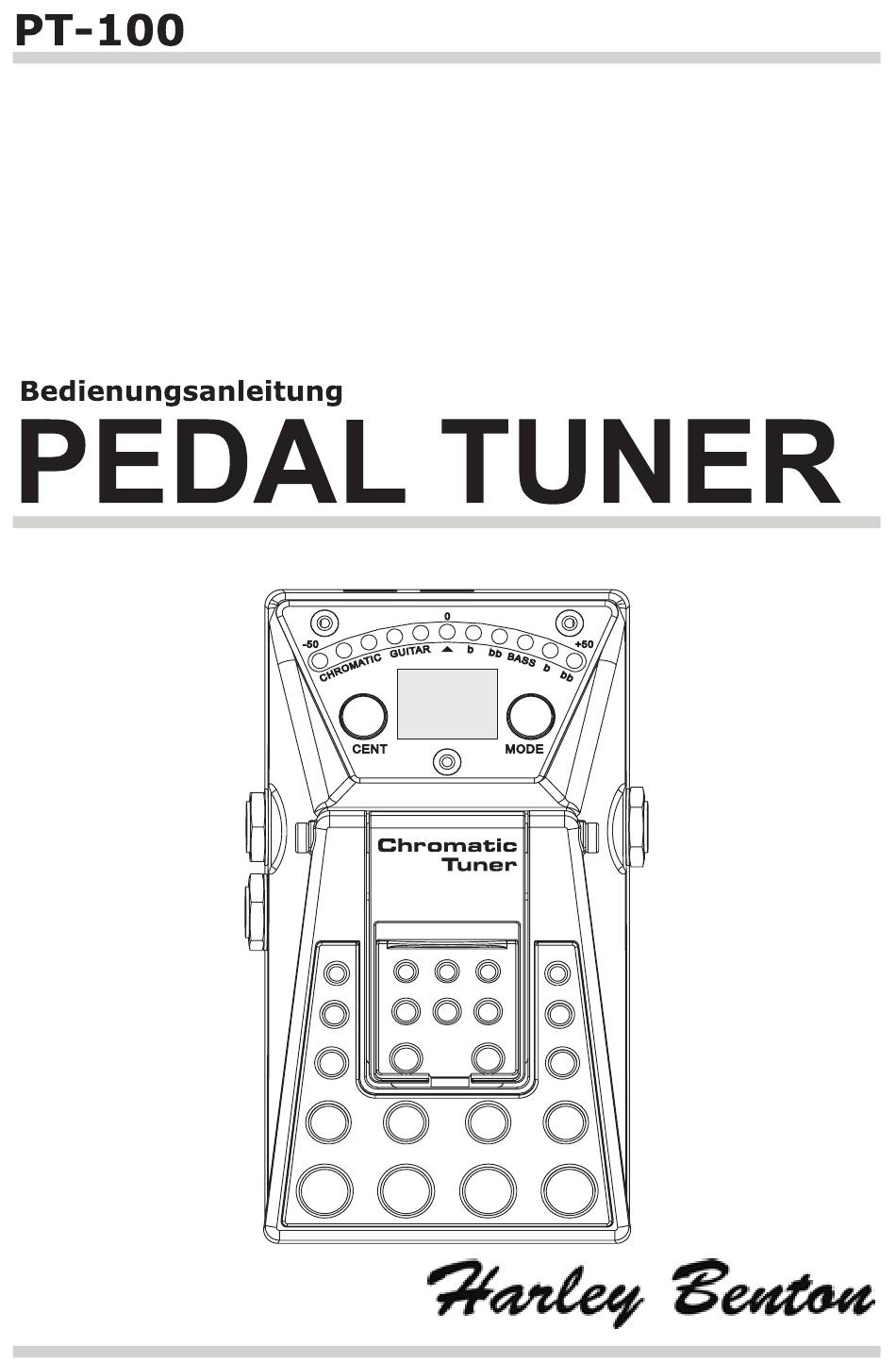

Inhaltszusammenfassung für Harley Benton PT-100
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bestimmungsgemäßer Gebrauch • Dieses Stimmgerät ist ausschließlich zum Stimmen elektrischer Saiteninstrumente bestimmt. Das Gerät ist nicht zur Ver- wendung in gewerblichen oder industriel- len Bereichen vorgesehen. Für Schäden, die aus nicht bestimmungsgemäßem Ge- brauch des Geräts resultieren, wird keine Gewährleistung übernommen! Gefahr durch elektrischen Schlag! •... - Seite 3 Gegenstände, wie z.B. Biergläser, auf oder neben das Gerät. Brandgefahr! • Lasse das Gerät während es eingeschaltet ist niemals unbeaufsichtigt. • Stelle keine offenen Brandquellen, wie z.B. Kerzen auf oder neben das Gerät. • Betreibe das Gerät niemals in der Nähe von Hitzequellen wie Herden, Heizungen oder anderen hitzeerzeugenden Einrichtungen.
- Seite 4 Geräteübersicht q 9V DC-Eingangsbuchse w 9V DC Ausgangsbuchse e Audio-Eingangsbuchse r Audio-Ausgangsbuchse t Bypass-Ausgangbuchse y Pedal-Schalter u Stimm-Modus-Taste i „Ton A“ Kalibrier-Taste...
- Seite 5 1. 9V DC-Eingangsbuchse An diese Buchse kannst Du einen 9V Netzadapter (nicht mitgeliefert) anschlie- ßen, der mindestens 35 mA liefert. Das Gerät wird dann automatisch eingeschal- tet und gleichzeitig die Verbindung zur eingelegten Batterie getrennt. 2. 9V DC Ausgangsbuchse Wenn Du das Gerät mit einem Netzadap- ter betreibst, liegt an dieser Buchse eine Gleichspannung von 9V an, die Du zum Betrieb weiterer Geräte nutzen kannst.
- Seite 6 Instrumentensignal weitergeleitet werden soll, also Effektgeräte oder Verstärker. Bei aktiviertem Tuner liegt hier kein Aus- gangssignal an. Verwende diesen Aus- gang, wenn Dein Instrument während des Stimmens stumm geschaltet sein soll. 5. Bypass-Ausgangbuchse Auch hier kannst Du Geräte anschließen, an die das Instrumentensignal weitergelei- tet werden soll.
- Seite 7 len. Der voreingestellte Standard-Modus ist „Chromatisch“. Der jeweils ausgewähl- te Modus wird im Display angezeigt. Wenn Du den gewünschten Stimm-Modus ausgewählt hast, beginnt die Anzeige nach 2 Sekunden und Du kannst mit dem Stimmen beginnen. Wenn Du das Gerät ausschaltest, wird beim nächsten Einschalten wieder „Chro- matisch“...
- Seite 8 Kalibrierung beendet ist. Du kannst dann mit dem Stimmen beginnen. • Wenn Du Dein Instrument nach einer höheren bzw. tieferen Frequenz für den Kammerton „A“ gestimmt hast, wird das Instrument entsprechend höher bzw. tie- fer klingen. • Der Tuner kehrt beim Ausschalten zur normalen Einstellung (440 Hz) zurück. • Hast Du eine andere Frequenz als 440 Hz eingestellt, wechselt die Anzeige auf „blau“, wenn der Ton des zu stimmende Instrument korrekt ist.
-
Seite 9: Die Batterie Wechseln
Die Batterie wechseln Wird die Displayanzeige dunkler oder sinkt die Stimmempfindlichkeit, ist die Batterie verbraucht. Wechsle sie dann gegen eine neue gleichen Typs aus. 1. Bewege dazu den Batteriefachdeckel in Pfeilrichtung wie im Bild gezeigt. 2. Öffne das Batteriefach. - Seite 10 3. Nimm die alte Batterie heraus und trenne sie vorsichtig vom Anschlusskabel. 4. Schließe die neue Batterie unter Beach- tung der Polarität an das Anschlusskabel an. Schiebe die Batterie in ihr Fach. 5. Schließe das Batteriefach wieder.
-
Seite 11: Das Gerät Anschließen
Das Gerät anschließen... -
Seite 12: Den Tuner Bedienen
Den Tuner bedienen 1. Das Gerät einschalten. a) Beim Betrieb mit einem Netzadapter wird das Gerät eingeschaltet, sobald der Stecker des Adapters in der 9V DC-Ein- gangsbuchse sitzt und der Adapter mit Netzspannung versorgt wird. b) Bei Batteriebetrieb wird das Gerät dadurch eingeschaltet, dass ein Stecker in die INPUT-Buchse geschoben wird. - Seite 13 der Gerätes (440 Hz) ändern willst, z.B. um die Stimmung Deines Instrumentes der eines anderen Instrumentes anzupas- sen, drücke wiederholt die „CENT“-Taste. Das Display zeigt die letzen beiden Stellen der jeweils eingestellten Frequenz an. 4. Das Instrument spielen. Stelle die Lautstärke des an den Tuner angeschlossenen Verstärkers korrekt ein, bevor Du das Instrument spielst.
- Seite 14 b) Empfängt das Gerät in einem anderen Stimm-Modus einen Ton aus Deinem Ins- trument, zeigt der Tuner automatisch den Namen der Note, die Saitennummer und ggf. die Abweichung vom Sollwert an. 6. Stimme das Instrument nach der Anzeige. a) Wenn der Notenname und die Saiten- nummer richtig angezeigt werden, und die Abweichungsanzeige in der „0“-Position steht, ist die Saite korrekt gestimmt.
- Seite 15 Wird als Notenname „1bE“ angezeigt, wenn der gespielte Ton eigentlich „1E“ sein sollte, so ist der Ton einen Halbton zu tief. Stimme Dein Instrument also etwas höher, bis das Gerät den gespielten Ton korrekt anzeigt. Fahre dann mit der Fein- abstimmung wie unter b) beschrieben fort.
-
Seite 16: Technische Daten
Reinigung Reinigen Sie das Gerät mit einem trockenen weichen Tuch. Mit einem leicht befeuch- teten Tuch können hartnäckiger Dreck und Schmutz vom Gerät entfernt werden. Verwenden Sie niemals Reinigungsmittel wie Alkohol oder Lösungsmittel. Technische Daten Betriebsspannung 9V oder Batterie (9V/6F22) Stromaufnahme 35 mA max. - Seite 17 Entsorgen Werfen Sie das Gerät am Ende seiner Nutzungsdauer keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtli- nie 2002/96/EC. • Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungsein- richtung. • Beachten Sie die aktuell geltenden Vor- schriften.
- Seite 18 • Jeder Verbraucher ist gesetzlich ver- pflichtet, Batterien/Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben. Diese Verpflichtung dient dazu, dass Bat- terien / Akkus einer umweltschonenden Entsorgung zugeführt werden können. • Geben Sie Batterien/Akkus nur im entla- denen Zustand zurück.
- Seite 20 Kontakt: Musikhaus Thomann Treppendorf 30 96138 Burgebrach Germany www.thomann.de...
