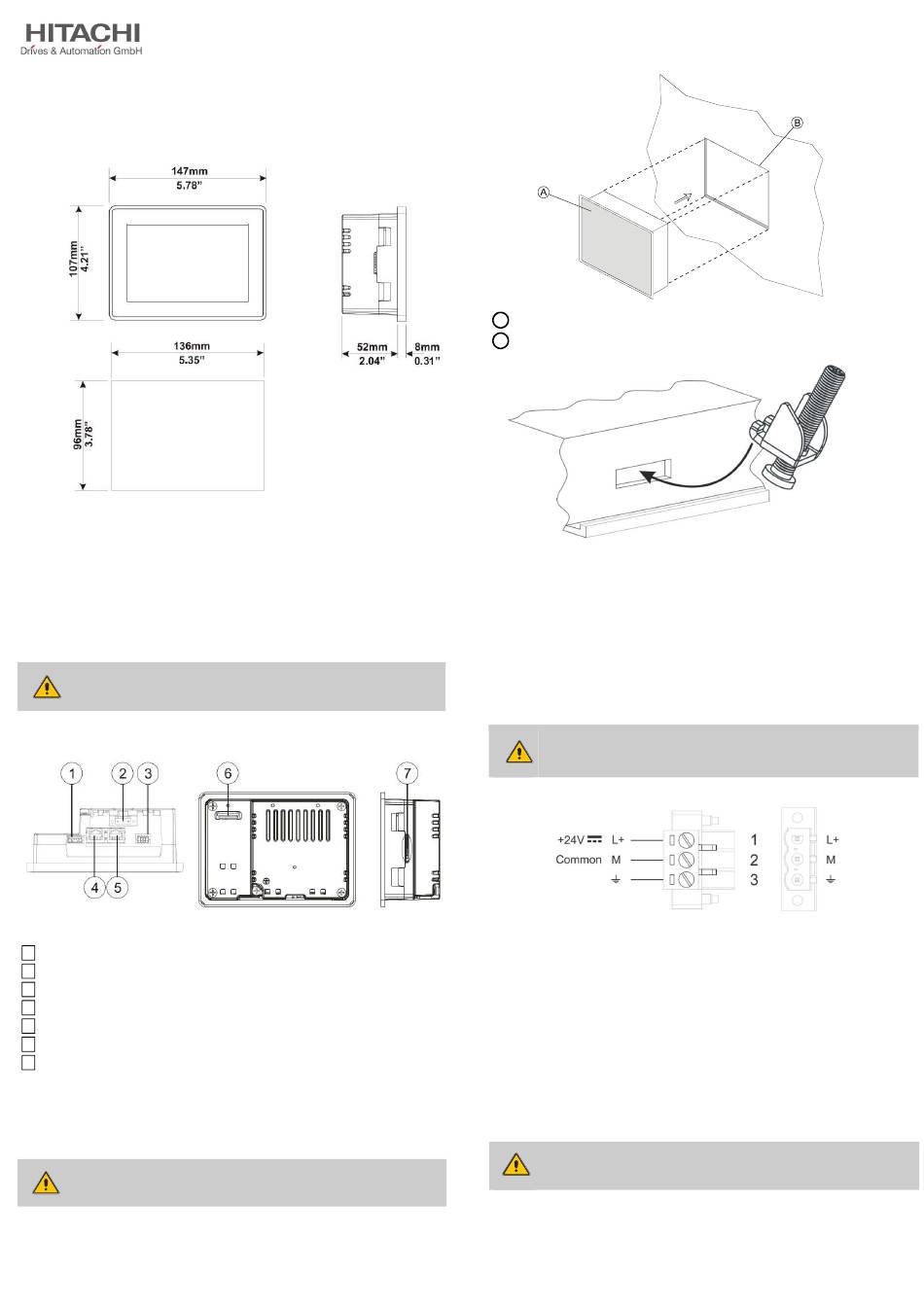

MANEX705U001_HIDA V.1.00 05.06.2018
Montageanweisung
eX705
Abmessungen-Einbauausschnitt
Anzugsdrehmoment: 130 Ncm oder verschrauben sie jede der Schrauben bis die Ecken
des Rahmens auf dem Panel aufliegen.
Rückansicht
1
USB-Port
2
Spannungsversorgung
3
serieller Port
4
Ethernet-Port 0 (10/100 Mbit/s)
5
Ethernet-Port 1 (10/100 Mbit/s)
6
1 Erweiterungs-Slots für Plug-in-Module
7
SD-Karten-Slot
Alle Anschlüsse sind SELV (Kleinspannung)
MANEX705U001_HIDA V.1.00
Befestigung
A
eX705
B
Einbauausschnitt
eX705:
4 Stück
1
MANEX705U001_HIDA V.1.00
Spannungsversorgung
Kleinspannung Stromversorgung / Limitierte Stromquelle.
DC Spannungsklemme, weiblich - R/C Terminal Block (XCFR2),
hergestellt durch Weidmüller Inc.,
Katalog Nr. BLZ 5.08, Drehmoment 4.5 lb-in
Das Bediengerät nicht unter Spannung öffnen.
3
MANEX705U001_HIDA V.1.00
2
4
