SERVICE MANUAL
II2G

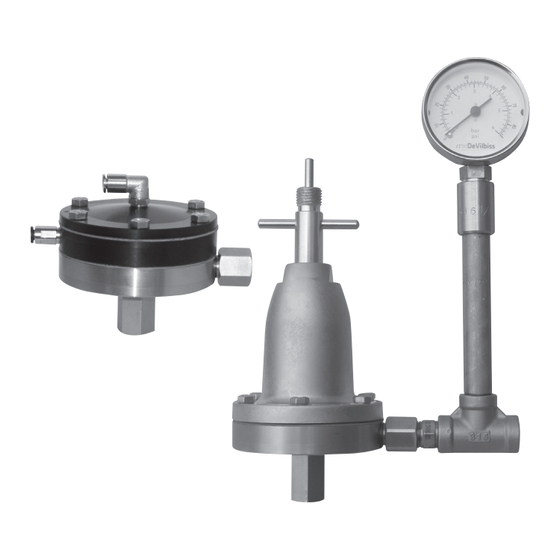

HGB-509 / HGB-510 / HGB-609 FLUID REGULATOR
SB-6-HGB-R (11/2015)
DESCRIPTION
Manually adjusted or remote air pressure
controlled, these fluid regulators can
provide material at constant pressure for
one or two spray guns, using stainless
steel ball valve and spring, "Perlast" valve
seat. Especially design for application with
low paint viscosity and needing accurate
fluid flow regulation (Low hysteresis level).
A Manual adjustment key
B Spring
C Diaphragm assembly
D Ball valve
E
F
G Pneumatic air command
H Flushing air command
J
1 / 7
Fluid inlet
Fluid outlet
Piston & adjusting washer
Inhaltsverzeichnis
Verwandte Anleitungen für DeVilbiss HGB-509-5-R38
Inhaltszusammenfassung für DeVilbiss HGB-509-5-R38
- Seite 22 WARTUNGSHANDBUCH II2G DURCHFLUSSREGLER HGB-509 / HGB-510 / HGB-609 EINSATZBEREICH Die Regler ermöglichen bei konstantem Druck Produktversorgung einer oder zwei Pistolen per manueller Einstellung oder per Luftdrucksteuerung. Edelstahlkugel mit Edelstahlrückholfeder und Perlast Sitz zum Ausbringen von Farben niedriger Viskosität Steuerung schwacher Hysterisis (Sollwert des Regeldrucks).
-
Seite 23: Sicherheitshinweise
SICHERHEITSHINWEISE Wichtig: Bitte lesen Sie vor der Inbetriebnahme der Anlage sorgfältig die nachstehenden Hinweise und befolgen Sie die Anweisun- gen und Vorsichtsmaßnahmen. Der Arbeitgeber ist verpflichtet, seinem Bedienungspersonal diese Hinweise zur Verfügung zu stellen. BRAND- UND EXPLOSIONSSCHUTZ Der Einsatz von Schutzausrüstungen für die Atemwege wird für jeden Sprühvorgang empfohlen. -
Seite 24: Bedienung
Anschluss Max. Manometer- Eintrittsdruck Austrittsdruck Reg Typ Artikelnr Ausbringmenge skala min-max.bar max.bar L/min Eingang Ausgang HGB-509-5-R38 2 – 12,5 Keine Innenge Außenge HGB-609-1.2-R38 1 – 8 0 – 2,5 Manueller winde winde Feder HGB-609-5-R38 2 – 12,5 0 – 6 HGB-609-9-R38 3 –... - Seite 25 betätigt wird. Die Luft tritt in umgekehrter Richtung durch die Pistolendüse ein und schiebt das Produkt durch die Leitung. 4. Eintrittsstutzen demontieren, Feder, Kugel und Dichtung sorgfältig reinigen. Zustand der Teile prüfen und falls diese beschädigt sind, die untenstehende Anleitung für die Zerlegung und den Wiederzusammenbau des Ventilsatzes befolgen.
- Seite 26 DE-5 / 7 SB-6-HGB-R (11/2015)
- Seite 27 ERSATZTEILLISTE Reg. Artikelnr Artikelbezeichnung Menge HGB-404-1 Stellschlüssel HGB-28 Reglerhaube S-1309-H Für HGB-509-5-R38 und HGB-609-x-R38, Schraube M5 * 16 S-1330-H Für HGB-510-R1, R2 und R4, oder (CO), Schraube M5 * 25 HGB-408-H Stellschraube HGB-7 Stellmutter HGB-403-H Stab HGB-13-H Membranenfeder für HGB-509-5-R38 und HGB-609-5-R38.
- Seite 28 FEHLERHAFTER BETRIEB FEHLER URSACHEN ABHILFE Druckschwankung des Mangelhafte Dichtigkeit im Bereich des Versichern Sie sich, dass der Sitz oder die Regeldrucks. Ventilsitzes. Kugel nicht beschädigt, verschlissen oder verschmutzt sind. Leck am Diaphragma. Austauschen. Druckabfall des Regeldrucks. Teilverschluss der allgemeinen Verstopfung beseitigen Versorgungsleitung oder am Eintrittsventil.
