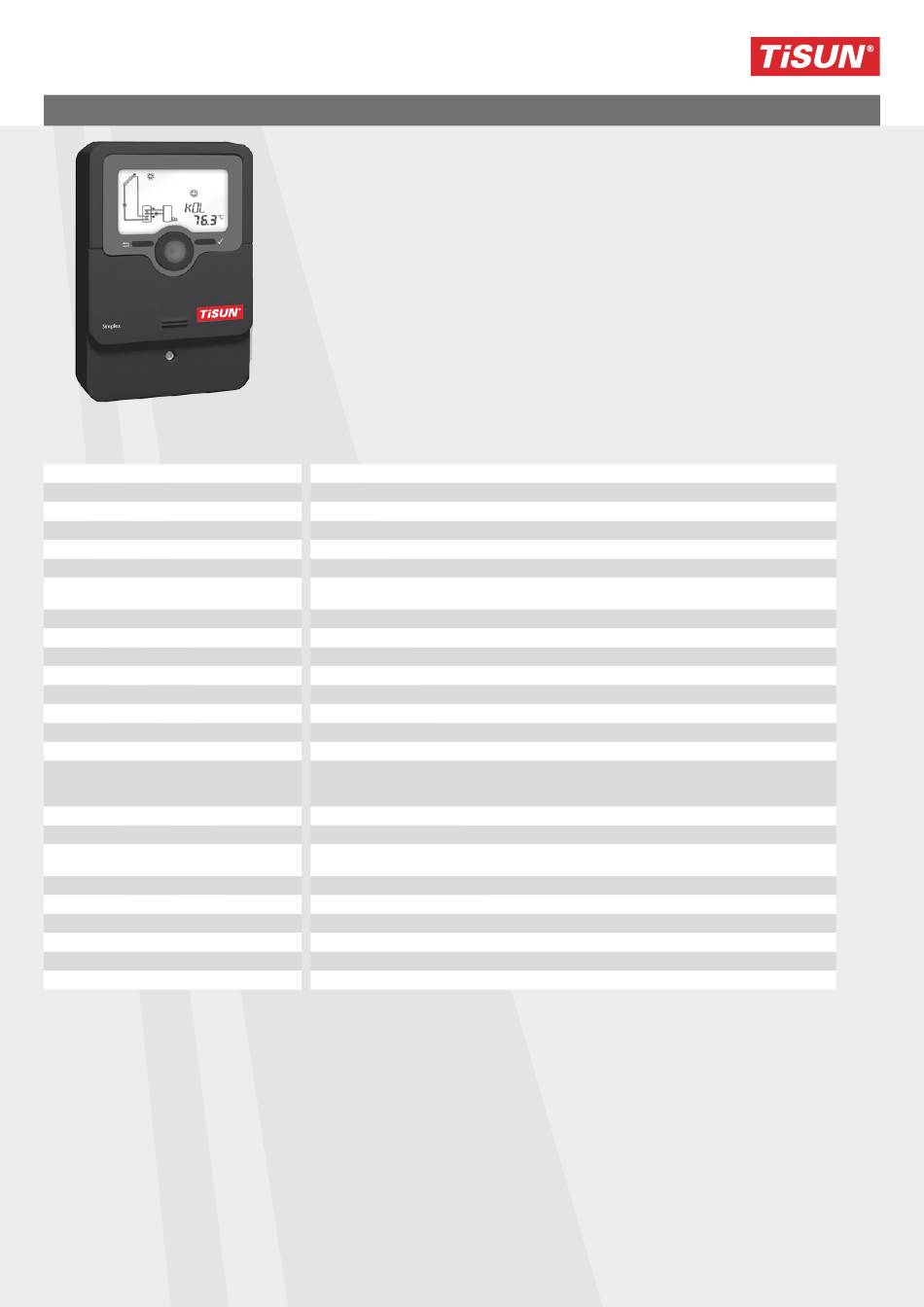

TiSUN Simplex Produktbeschreibung

SOLARSTEUERUNGEN
SIMPLEX SOLARSTEUERUNG
Technische Daten
Type
Art.-Nr.
Eingänge
Ausgänge
PWM-Frequenz
PWM-Spannung
Schaltleistung
Gesamtschaltleistung
Versorgung
Anschlussart
Leistungsaufnahme
Wirkungsweise
Bemessungsstoßspannung
Datenschnittstelle
VBus®-Stromausgabe
Funktionen
Gehäuse
Montage
Anzeige/Display
Bedienung
Schutzart
Schutzklasse
Umgebungstemperatur
Verschmutzungsgrad
Maße

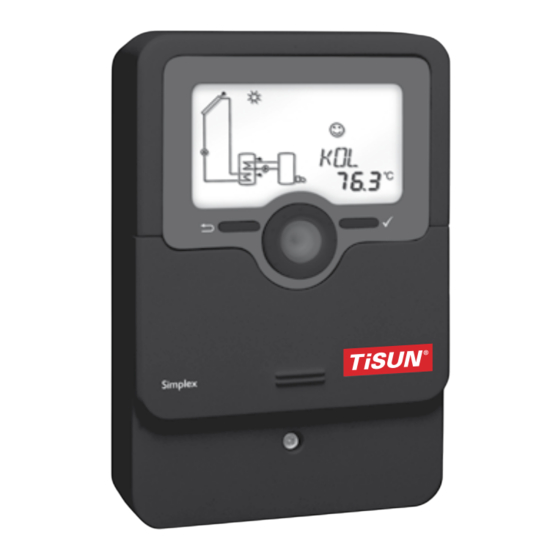

Produktbeschreibung
Simplex Solarregler für kleine und mittlere Solar- und Heizsysteme, ausgestattet mit Aus- und
Eingängen für Wärmemengenzählung (Volumenmessteil erforderlich), Webanbindung (Modul
erforderlich) sowie Ansteuerung von HE-Pumpen. 10 vorkonfigurierte Systeme stehen zur Aus-
wahl. Zahlreiche Funktionen wie z.B. Drainback, thermische Desinfektion und Blockierschutz zu-
schaltbar, 2 zusätzliche Mikrotasten für schnellen Zugang zu Handbetrieb und Urlaubsfunktion.
Integrierte mehrfarbige Kontroll-LED für differenzierte Meldemöglichkeiten zu verschiedenen
Anlagenzuständen. Automatische Funktionskontrolle gemäß VDI-Richtlinie 2169.
•
3 Relaisausgänge (davon 1 potenzialfreies Kleinspannungsrelais)
• 4 Eingänge für Temperatursensoren Pt1000, Pt500 oder KTY
•
1 Impulseingang für V40
• 2 PWM-Ausgänge für die drehzahlgeregelte Ansteuerung von HE-Pumpen
•
Webanbindung möglich (Modul erforderlich)
• 10 vorkonfigurierte Grundsysteme auswählbar
• Automatische Funktionskontrolle nach VDI 2169
Simplex
1510658
4 Temperatursensoren Pt1000, Pt500 oder KTY, 1 Impulseingang V40
2 Halbleiterrelais, 1 potenzialfreies Kleinspannungsrelais, 2 PWM-Ausgänge
1000 Hz
10,5 V
1 (1) A 240 V~ (Halbleiterrelais)
1 (1) A 30 V= (potenzialfreies Relais)
2 A 240 V~
100 ... 240 V~ (50 ... 60 Hz)
Y
< 1 W (Standby)
Typ 1.B.C.Y
2,5 kV
VBus®
60 mA
Betriebsstundenzähler, Röhrenkollektorfunktion, Thermostatfunktion, Drehzahlregelung und
Wärmemengenzählung, einstellbare Systemparameter und zuschaltbare Optionen (menügeführt),
Bilanz- und Diagnosefunktion, Funktionskontrolle nach VDI 2169
Kunststoff, PC-ABS und PMMA
Wandmontage, Schalttafel-Einbau möglich
System-Monitoring-Display zur Systemvisualisierung, 16-Segment-Anzeige, 8 Symbole,
Kontroll-Leuchte (Lightwheel®) und Hintergrundbeleuchtung
4 Drucktasten und 1 Einstellrad (Lightwheel®)
IP 20 / DIN EN 60529
I
0 ... 40 °C
2
110 x 166 x 47 mm
