aerf Wireless Band 1.0 Gebrauchsanweisung

DE

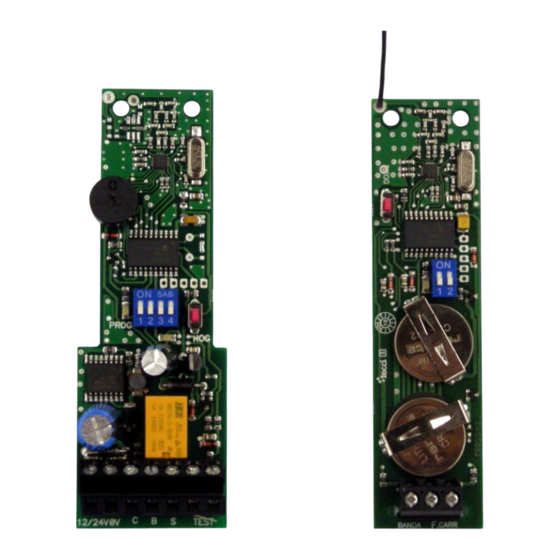

SENDER
7
6
4
5
3
2
1
1
1- Anschlüsse
2- Batterie 1 CR2032
3- Batterie 2 CR2032
4- LED
5- DIP - Schalter
6- Taste
7- Antene
TECHNISCHE DATEN
Spannung 12/24 AC/DC
Sender Spannung 2x pila litio 3V DC tipo CR2032
Empfänger Speicherung 14 sender
Ausgang Empfänger Relais ,mikro unterbrechung 1B
Empfänger Verbrauch 0.5 W - 12 V / 1,2 W - 24 V
Ball Pressure Test (iec 695-10-2) PCB (125ºC) WRAP (75ºC)
Verschmutzungsgrad 2
Schutztklasse (iec 60529) Ip67
Frekuenz Kanale 868.95MHz & 869.85MHz
Range 100m
Temperatur -35ºC bis +55ºC
Softwate Klasse A
Rated Transient Over Voltage 330V
Energieverbrauch Austellung 17mA / stand by 16uA
Sicherheitiszulassungen 13849-2008 PL-C Categorie 2
KOMFORMITÄTSERKLÄSUNG CE
Aplicaciones electrónicas y de Radiofrecuencia S.L Pol. Sot dels Pradals C/ Sot dels pradals, 4 08500 Vic (Barcelona) B61840732 Erklärt auf eigene Verantwortung, das Produkt stimmen mit den Bestimmungen der Richtlinien der machinen über ein 99/05/CE, nach den Europäischen
Parlaments und des Rates vom 9 März 1999, in das spaniche Recht umgesetzt durch das Königliche Dekret 1820/ 2000, der 20 November 2000. Für weitere Informationen besuchen www.aerf.eu
Gebrauschsanweisung
(SENDER) ERSTELLEN
EMPFÄNGER
Sicherheits-Funk. Das System besteht aus einem Sender und einem Empfänger.
7
Wichting:
- Um die Batterie zu erstzen, stecken Sie bitte dier erste Baterrie nr 1 und danach die 2 batterie ein. Achten Sie bitte dass die Batterien richtin
eingestekt sind, damit das produckt Funktioniert. Die Batterie sind bis 20ºC geignet.
- Das Sytem hat keine Absichertung. Es ist ratsam, eine 100mA Absicherung oder maximale bis 250 m in der externe Stromversorgung zu
6 montieren.
4
5
3
IN BETRIESSTELLEN
2
Wirelessband; der Sender und der Empfänger müssen in sepraten Flächen installiert werden.
1.- Legen Sie die Batterien in den Sender (CR2032). Wichtig: legen Sie die erste Batteriezelle 1 und dann 2! Achten Sie bitte dass die Batterien
richtin eingestekt sind, damit das produckt Funktioniert.
2.- Schalten Sie den Empfänger ein; achten Sie bitte bei der Befestigung der Polarität wenn Sie das System an die DC Spannung anschliessen.
3.-Überprüfen Sie die Sender-und Empfänger-Optionen
4.- Verbinden Sie den Sender mit den Empfänger wie in die Betriebsanweisung vorgegeben ist.
5.- Montieren Sie den Sender an das Tor.
6.- Verkabel Sie die Wiederstandband an den Sender
7.- Montieren Sie den Empfänger an die gewünschte stelle.
1- Anschlüsse
8.- Schliessen Sie den Kabel von Test- eingang und ausgang von den Empfänger and die Steuerung.
2- LED 1
9.- Schalten Sie den Strom an.
3- Druck Taste
10.- Machen Sie Test, in verschiedenen flächen mit den Schicherheitsband, insbesondere in der Nähe der offenen Position und Schliessung des
4- DIP - Schalter
5- LED 2 Tors.
6- Buzzer
11.- Es wird empfohlen, die Schritte 1 bis 4 vor der Installation des Gerätes zu machen. Montieren Sie den Sender und Empfänger mit 1 m
7- Antene
abstand damit das System richting Funtioniert.
SENDER OPTIONEN
OPTION 1 - TYP Sicherheitsband
ON
OFF
OPCIÓN 2 - Sender Frenkuenz
ON
OFF
(WIRELESS BAND 1.0)
.
Widerstandsband
Kontakt Wiederstandsband
Frekuenz 869,85 MHz, muss die Gleiche Frekuenz haben wie
der Empfänger.
Frekuenz 868,95 MHz, muss die Gleiche Frekuenz haben wie
der Empfänger.
LED ANZEIGE
LED ON - Sicherheit OK
LED OFF - Hinderniss erkannt
Seite 1 - 2
