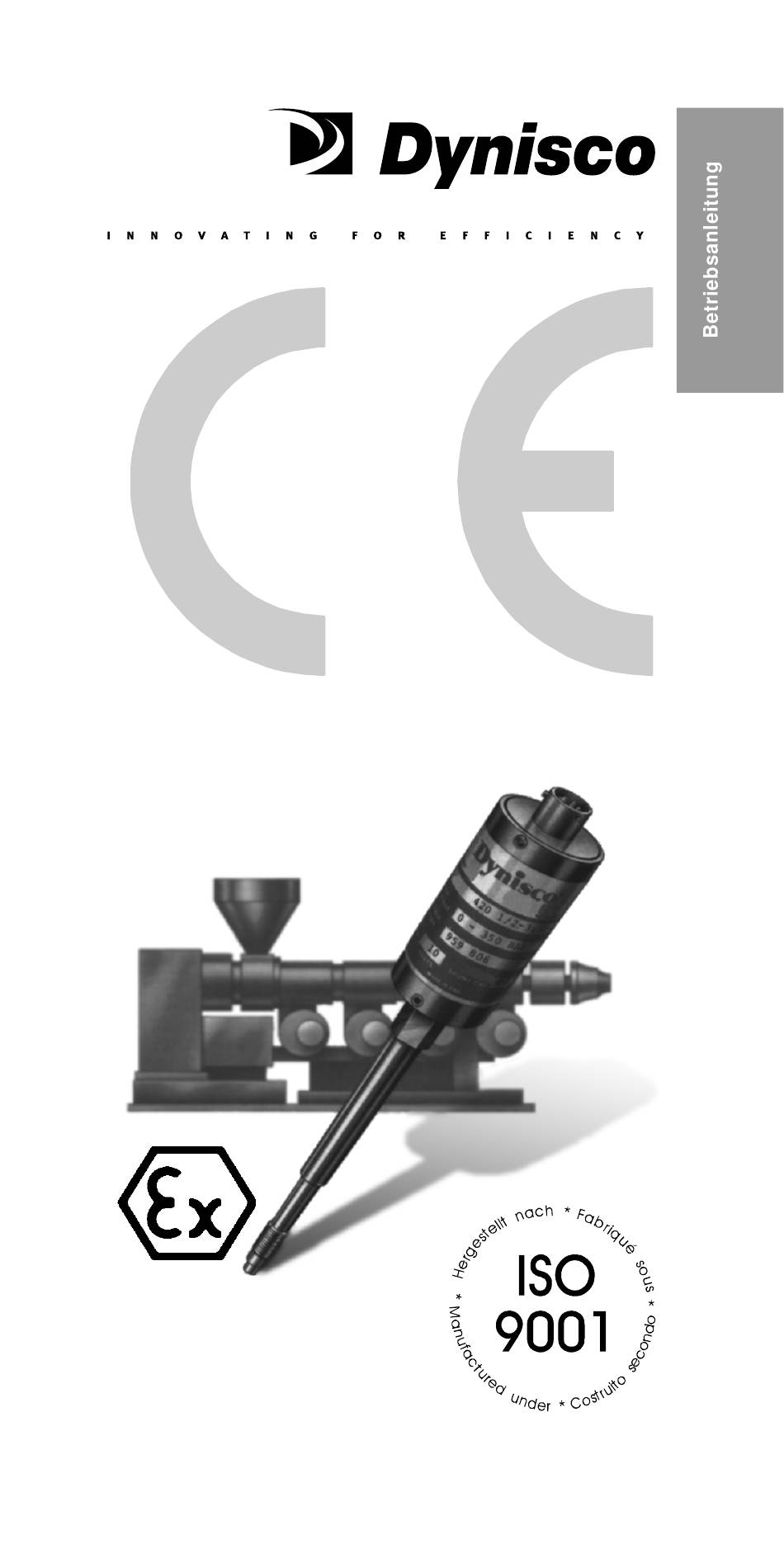

- Seite 1 EMT Serie Eigensichere Drucktransmitter mit integriertem Verstärker für den Einsatz in explosionsgefährdeten Bereichen II 2 G ATEX100a...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalt Kapitel Seite Symbol Allgemein Sicherheitshinweise Technische Daten Funktion Transport/ Lieferumfang Montage Inbetriebnahme Instandhaltung Zubehör Fehlersuche - Konformitäts- erklärung Ex - Konformitäts- bescheinigung... -
Seite 3: Allgemein
Produktionsausfälle entstehen, haftet DYNISCO nicht. Sollten trotz Befolgen der Betriebsanleitung Störun- gen auftreten, so wenden Sie sich bitte an die Kunden- dienstabteilung von DYNISCO (siehe Kap. 8, Instand- haltung). Dies gilt insbesondere während der Garantiezeit. Copyright Aus urheberrechtlichen Gründen wird darauf hinge- wiesen, daß... -
Seite 4: Symbolerklärung
Symbolerklärung In der Betriebsanleitung sind Sicherheitshinweise durch Piktogramme gekennzeichnet: Gefahr der Zerstörung oder Beschädigung von Gerät, Maschine oder Anlage. Gefahr für Leib und Leben allgemein Gefahr für Leib und Leben spezifisch Gebotszeichen In der Betriebsanleitung sind die Sicherheitshinweise kapitelspezifisch nochmals aufgeführt. Abkürzungen Es werden folgende Abkürzungen verwendet: Betriebsanleitung... -
Seite 5: Sicherheitshinweise
Bei Verschlucken oder Einatmen von Quecksilber sofort den Arzt aufsuchen! Quecksilber ist Sondermüll und muß ent- sprechend den geltenden gesetzlichen Be- stimmungen entsorgt werden. DYNISCO nimmt defekte DT zurück. Bei Austritt von Quecksilber luftdichte Ver- packung verwenden! Bei Maschinenplanung und Verwendung des DT sind die einsatzspezifischen Sicherheits- und Unfallverhütungsvorschriften einzuhal-... - Seite 6 Umgebungstemperatur für das Elektronik- gehäuse max. +80°C (Schutzklasse T1 - T4 max; T5 max.: +75°C). Höhere Temperaturen können Beschädigun- gen und Fehlfunktionen zur Folge haben. DT nur dort montieren, wo diese Temperatur nicht überschritten wird. Explosionsgefahr! Das Abweichen der Versorgungsspannung vom in den technischen Daten spezifizierten Wert oder falsche Polung kann den DT be- schädigen und Funktionsstörungen mit Ex-...
-
Seite 7: Technische Daten
Technische Daten Bestellspezifikation ............. 7 Bestellbeispiel .............. 7 Sicherheitstechnische Daten ........8 Güteklasse ..............8 3.4.1 Genauigkeit ..............8 3.4.2 Reproduzierbarkeit ............. 8 3.4.3 Auflösung ..............8 Mechanische Ausführungen ........8 Druckseitiger Anschluß ..........9 Druckbereiche ............9 3.7.1 Druckbereiche in bar ..........9 3.7.2 Max. -
Seite 8: Sicherheitstechnische Daten
Sicherheitstechnische Daten ATEX-Bescheinigung Nr.: ZELM 01 ATEX 0071 Ex-Schutzklasse EEx ia IIC T1-T4 bis +80 °C EEx ia IIC T5 bis +75 °C Die Schutzklasse II2G EEx ia IIC T5 beinhaltet folgende andere Schutzklassen: Eigensicherheit "ib" Explosionsgruppen IIA und IIB Temperaturklassen T1 - T4 bis +80 °C Bescheinigte Maximalwerte... -
Seite 9: Druckseitiger Anschluß
Druckseitiger Anschluß (EMT4xx 2-XX-xxx-xx) ½ = ½" 20 UNF 2A M18 = M18 x 1,5 F = Flansch Druckbereiche (EMT4xx 2-xx-XXX-xx) 3.7.1 Druckbereiche in bar Modellnummer zul. Druckbereich in bar EMT4xx 2-xx-1,75-xx 0 - 1,75 nur Serie 450 2 EMT4xx 2-xx-3,5-xx 0 - 3,5 nur Serie 450 2 EMT4xx 2-xx-7-xx... -
Seite 10: Elektrische Daten
Elektrische Daten (EMT4xx 2-xx-xxx-xx) Elektrischer Aufbau 4-armige DMS-Vollbrücke mit integriertem Verstärker Ausgangssignal 2-Leiter 4 - 20 mA < 750 Ω bei U Belastungswiderstand = 28 V < 145 Ω bei U = 15 V Speisespannung 15 - 28 VDC -15 % +0 % über zugelassene elektr. -
Seite 11: Emv-Schutzanforderungen
Membrane (am Medium) Max. zulässige Temperatur an der Membrane EMT 42x 2/46x 2 Serie 400 °C EMT 450 2 Serie 315 °C Nullpunktabweichung durch Temperaturschwankun- gen an der Membrane EMT 42x 2 Serie ± 0,2 bar / 10 °C typ. EMT 46x 2 Serie ±... -
Seite 12: Abmessungen
3.16 Abmessungen... -
Seite 17: Funktion
Funktion Aufbau ............... 17 Funktionsbeschreibung ..........17 IPT-Serie ..............18 Aufbau Die DT der Serie EMT4xx 2 sind Industriestandard. Die wichtigsten Vorteile sind: Eigensicher II2G EEx ia IIC T5 Thermische Stabilität Resistenz gegen aggressive Materialien Unempfindlichkeit gegen elektromagnetische Strahlung (EMV) Flüssigkeitsgefülltes Übertragungssystem (Quecksilber) Druckmessungen in Kunststoffschmelzen bis zu... - Seite 18 IPT Serie Die DT Serie EMT sind auch als Modellreihe IPT erhält- lich. Dabei entsprechen IPT-Typen den EMT-Modellen, der Nummerncode ist identisch. Die IPT-Serie unter- scheidet sich von der EMT-Serie dadurch, daß alle Angaben in amerikanischen Maßeinheiten angegeben werden. z.B.:...
-
Seite 19: Transport/Lieferumfang
Bei Verschlucken oder Einatmen von Quecksilber sofort den Arzt aufsuchen! Quecksilber ist Sondermüll und muß ent- sprechend den geltenden gesetzlichen Be- stimmungen entsorgt werden. DYNISCO nimmt defekte DT zurück. Bei Austritt von Quecksilber luftdichte Ver- packung verwenden! ESD-gefährdetes Bauteil. Elektrostatische Entladungen können unter Umständen den... -
Seite 20: Montage
Fehlfunktionen zur Folge haben. DT nur dort montieren, wo diese Temperatur nicht überschritten wird. Montagebohrung Für das Herstellen der Montagebohrung nur DYNISCO Werkzeug-Satz verwen- den. Montagebohrung entsprechend Abb. 08/09/10/11 herstellen. Abb. 08: Montagebohrung EMT 4x0 2, 4x2 2, 463 2... - Seite 21 Abb. 09: Montagebohrung EMT / IPT 435 2 und 467 2 +0,05 +0,2 7,92 11,5 1/2"-20UNF-2B Abb. 10: Montagebohrung EMT / IPT 423 2 Dichtfläche Abb. 11: Montagebohrung EMT / IPT 450 2 Dicht- fläche...
-
Seite 22: Kontrolle Der Montagebohrung
- frei von Riefen und rauhen Kanten - frei von erstarrten Kunststoffresten Kontrolle der Montagebohrung (nicht Modelle mit Flansch) DYNISCO Prüfbolzen am markierten Bereich (Abb. 12, Pos. 1) bis zum Gewinde mit Tuschier- farbe bestreichen. Abb. 12: Prüfbolzen mit Tuschierfarbe Prüfbolzen in Montagebohrung einführen... -
Seite 23: Montage Des Drucktransmitters
Bohrung kann zu Beschädigungen des DT führen. Vor der Montage des DT muß die Montage- bohrung frei von Kunststoffresten sein. Kunststoffreste mit DYNISCO Reinigungssatz entfernen. Ein Prüfbolzen liegt diesem Reinigungssatz bei. Um das Festfressen des DT in der Montage- bohrung zu verhindern, Gewindeteil des DT mit hochtemperaturbeständigem Fett oder entspre-... -
Seite 24: Montage Dt Mit Flexibler Verbindung
(EMT 435 2 / 467 2) Der Steckanschluß muß gut erreichbar sein. Das Elektronikgehäuse des DT mit Befestigungs- schelle DYNISCO P/N 200982 (Lieferumfang) mon- tieren (siehe Montagebeispiel Abb. 13) Die flexible Verbindung zwischen Elektronikgehäuse und Druckaufnehmer zusätzlich mit einer handels- üblichen Kabelschelle befestigen. -
Seite 25: Montage Dt Mit Flansch
Der elektrische Anschluß muß EMV-gerecht ausgeführt werden. Wird der elektrische Anschluß nicht wie in Kap. 6.6.1 beschrieben ausgeführt oder werden andere als von DYNISCO vorge- schriebene Kabel / Kabeldosen / PG-Ver- schraubungen verwendet, kann von DYNISCO die Einhaltung der EMV-Anforde-... -
Seite 26: Emv- / -Gerechter Anschluß
6.6.1 EMV- / -gerechter Anschluß Maschinenteil mit der Montagebohrung für den DT vorschriftsmäßig erden. Der DT muß über die Montagebohrung mit Erde verbunden sein. Schirm des Anschlußkabels an beiden Seiten fach- gerecht (leitfähig, flächig und durchgängig) anschlie- ßen. Bei Einführung des Anschlußkabels z.B. in einen EMV-gerechten Schaltschrank, den Schirm fach- gerecht (PG-Verschraubung, leitfähig, flächig, durch- gängig) auf das leitfähige Gehäuse auflegen oder... -
Seite 27: Verdrahtung
Verdrahtung Abb. 16: Verdrahtungsvorschlag 2-Leiter mA mit Meßumformerspeisegerät nach EN 50 020 Ex-Zone Nicht Ex-Bereich 4 - 20 mA 4 - 20 mA Ex i Signal-Wandler Ex i Cal. verdrillt Abb. 17: Verdrahtungsvorschlag 2-Leiter mA mit Zenerbarrieren nach EN 50 020 Ex-Zone Nicht Ex-Bereich + UB... -
Seite 28: Inbetriebnahme
Inbetriebnahme Versorgungsspannung ..........28 Kalibrierung ............... 28 Nullpunkteinstellung ..........29 Betrieb ............... 29 Vor Inbetriebnahme DT auf festen Sitz und Dichtheit des Einbaus überprüfen. Versorgungspannung Explosionsgefahr! Das Abweichen der Versorgungsspannung vom in den technischen Daten spezifizierten Wert oder falsche Polung kann den DT beschä- digen und Funktionsstörungen mit Explosions- gefahr zur Folge haben. -
Seite 29: Nullpunkteinstellung
Mit Potentiometerstellschraube "N" Nullpunkt ein- stellen und am Anzeigegerät kontrollieren. Klemmen E und F verbinden. Kalibrierungssignal am Signalausgang. Mit Potentiometerstellschraube "B" Kalibrierwert (80% des Nenndruckes) einstellen und am Anzeige- gerät kontrollieren. Nullpunkt nochmals überprüfen. Wenn notwendig Einstellung von Nullpunkt und Kalibrierwert wiederholen. -
Seite 30: Instandhaltung
Instandhaltung Instandhaltung ............30 Thermoelement Austausch Modelle EMT/IPT 432 2/463 2 ..........31 Reparatur/Entsorgung ..........32 Instandhaltung Montage und elektrischer Anschluß des DT darf nur von EMV-geschultem Fachpersonal, nach geltenden Vorschriften, in drucklosem, spannungsfreiem, explosionssicherem Zustand und bei ausgeschalteter Maschine durchgeführt werden. - Seite 31 Thermoelement Austausch EMT/IPT 432 2 und 463 2 Ein defektes Thermoelement kann ohne großen Aufwand ausgetauscht werden Innensechskantschraube am oberen Ende des Aufnehmerschaftes lösen. Defektes Thermoelement aus dem Fühlerschaft herausziehen. Bei der Montage des neuen Thermoelemen- tes muß die Druckübertragungskapillare im Schlitz des Thermoelementes liegen.
- Seite 32 Quecksilber ist Sondermüll und muß ent- sprechend den geltenden gesetzlichen Be- stimmungen entsorgt werden. DYNISCO nimmt defekte DT zurück. Bei Austritt von Quecksilber luftdichte Ver- packung verwenden! Defekte Drucktransmitter bitte an Ihre DYNISCO- Niederlassung einsenden. Adressen siehe Rückseite der BA.
-
Seite 33: Zubehör
Zubehör Werkzeug-Satz ½"-20UNF-2A P/N 8BRD0004 Werkzeug-Satz M18 x 1,5 P/N 8BRD0005 Reinigungssatz ½"-20UNF-2A P/N 8BRD0009 Reinigungssatz M18 x 1,5 P/N 8BRD0006 Druckaufnehmersimulator Druckaufnehmerkalibriergerät Kabeldosen, PG-Verschraubung, Kabel Bezeichnung Bestell-Nr. Kabeldose Bendix E311 0029 Kabelverschraubung PG 7 CE E447 0037 Verbindungskabel VT 430 - 6 Meter 9VT0 0017 Verbindungskabel VT 430 - 10 Meter 9VT0 0018... -
Seite 34: Fehlersuche
Einschrauben (Kapitel 6.2) evtl. mit Werkzeug nachbearbeiten max. 50 Nm zu hohes Anzugsmoment Anzugsmoment einstellen. Aufnehmer- Pfropfenbildung keine Signal- bohrung prüfen; vor der änderung trotz feste Membrane. Druckanstieg. Kunststoff- masse entfernen. Membrane DT zur Instand- beschädigt setzung an DYNISCO einschicken. -
Seite 35: Konformitätserklärung
Gebruikte geharmoniseerde normen, in het bijzondere: Anvendte harmoniserede normer, især: Efarmosqe/ n ta enarmonisme/ n a pro/ t upa, eidiko/ t era: Dynisco Europe GmbH Heilbronn, den 1. Mai 1996 Wannenäckerstraße 24 D 74078 Heilbronn Tel. (0 71 31) 2 97 - 0 Fax (0 71 31) 2 32 60 Daniel Nigg, Geschäftsführer... -
Seite 36: Bescheinigung
12. ATEX - Bescheinigung... -
