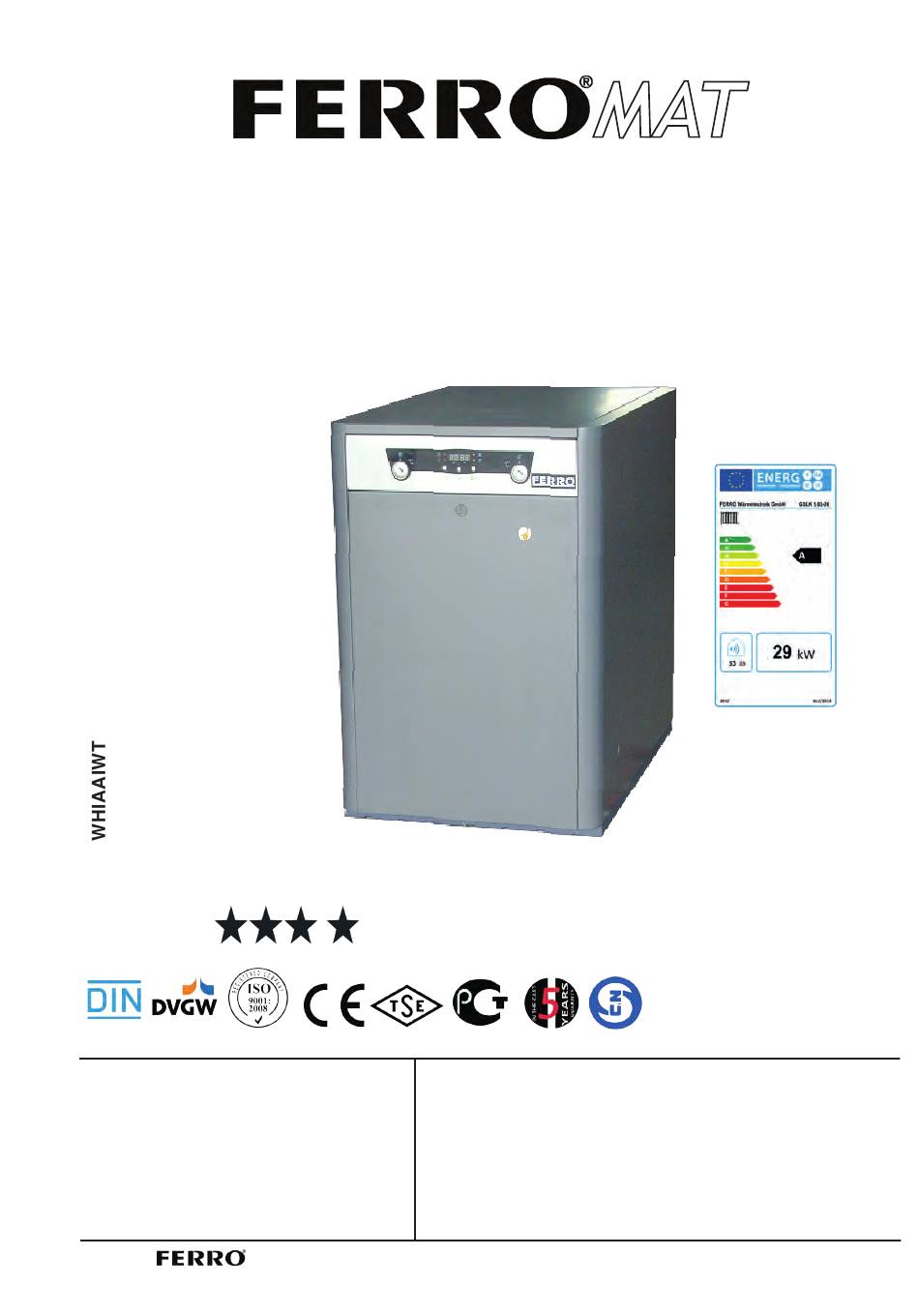

Baureihe GSLK 1.03-20; 1.03-27; 1.04-40
Effizienzklasse
Ihre Installationsfirma:
Installations- und Betriebsanleitung
Öl-Brennwertkessel
WÄRMETECHNIK GmbH
Tel. 09122/9866 - 0
Fax. 09122/9866 - 33
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres FERRO MAT
Spezialheizkessels. Sie haben eine gute Wahl getroffen!
Wir bitten Sie, die anliegenden Informationen zu beachten und
insbesondere die erforderlichen jährlichen Wartungsarbeiten
durch eine zugelassene Fachfirma ausführen zu lassen.
Am Kiefernschlag 1, 91126 Schwabach
info@ferro-energy.eu
www.ferro-energy.eu
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ferro Mat GSLK series
Inhaltszusammenfassung für Ferro Mat GSLK series
- Seite 1 Baureihe GSLK 1.03-20; 1.03-27; 1.04-40 Effizienzklasse Ihre Installationsfirma: Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres FERRO MAT Spezialheizkessels. Sie haben eine gute Wahl getroffen! Wir bitten Sie, die anliegenden Informationen zu beachten und insbesondere die erforderlichen jährlichen Wartungsarbeiten durch eine zugelassene Fachfirma ausführen zu lassen.
-
Seite 2: Inhaltsverzeichnis
3.3 ELEKTRISCHE ANSCHLÜSSE .................................... 4 3.4 ANSCHLUSS DER HEIZÖLZUFUHR ................................... 4 3.5 AUSLEITUNG VON ABGASEN DER VERBRENNUNG ............................4 3.6 INSTALLATION EINES WARMWASSERSPEICHERS FERRO CELL (OPTION) ....................5 3.7 LEGIONELLENFUNKTION (NUR MIT WARMWASSERSPEICHER) ........................5 3.8 INSTALLATION EINES GEMISCHTEN HEIZKREISES (Z.B. FUßBODENHEIZUNG) ..................5 3.9 INSTALLATION DES HEIZKREISES NR. -
Seite 3: Auflistung Der Komponenten
FERRO MAT 1 AUFLISTUNG DER KOMPONENTEN 6. Min-Druckwächter Gußkesselkörper 7. Umwälzpumpe 2. Edehlstahl Kondensator 8. Tauch 3. Sicherheitsventil 9. KFE-Hahn 4. Automatische Entlüftung 10.Öl-Gebläsebrenner 5. Ausdehnungsgefäß (optional) -
Seite 4: Komponenten Zur Steuerung
2 KOMPONENTEN ZUR STEUERUNG 11.Digitalanzeige: Wenn der Kesselbetrieb aufgrund eines Alarms gesperrt ist, kann diese Sperrung Dies ist die Betriebsanzeige des Kessels, in durch Drücken der Touch-Taste RESET auf- der alle Informationen, Parameter und Be- gehoben und der Kesselbetrieb erneut her- triebswerte angezeigt werden. -
Seite 5: Anweisungen Zur Installation
Personal vorgenommen werden und muss den geltenden gesetzlichen Anforde- rungen und Normen genügen. Die Kessel FERRO MAT sind hermetisch abgeschlossen, weshalb die Ausleitung der Ver- brennungsgase über einen Ausgang für die Abgase und einer getrennten externen Luftzu- fuhr ausgeführt wird. -
Seite 6: Installation Eines Warmwasserspeichers Ferro Cell (Option)
Bauteile können von der Marke Ferro geliefert werden. 3.6 Installation eines Warmwasserspeichers FERRO CELL (Option) Für den elektrischen Anschluss eines Warmwasserspeichers FERRO CELL an den Heizkessel FERRO MAT muss wie folgt vorgegangen werden: Trennen Sie den Kessel vom Stromnetz. -
Seite 7: Installation Des Heizkreises Nr. 2 (Optional)
Kondenswasser oder andere Partikel ausgestoßen werden können. 4.2 Umbau der Ausleitung per Doppelrohr zu einer koaxialen Ausleitung Der Brenner FERRO MAT ist für die Ausleitung der Abgase und die Zuführung mit Luft mit einem System eines Doppelrohrs mit dem Durchmesser Ø 80 ausgestattet. Wenn Sie die... -
Seite 8: Konzentrische Und Waagrechte Abführung Von Verbrennungsgasen Und Zuführung Von Luft Ø 80 - 125 (Typ C13)
Sie dafür den Adapterkit für Koaxialrohre Ø 80/125 (Lieferung nach Bestellung) Code CGAS000213 benutzen.(Beachte FERRO Handbuch) Adapter für Koaxialrohre Ø 80/125 Code CGAS000213 Der Umbau kann auf zwei unterschiedliche Arten bei der Montage realisiert werden: 1. Ausgang nach hinten: Es genügt die Luftzufuhr vom Brenner abzubauen, indem die drei Schrauben zur Befestigung gelöst werden. -
Seite 9: Befüllung Der Installation
System unter Verwendung der Entlüftungsvorrichtungen entlüftet werden. Nach der Befül- lung des Systems muss der Füllhahn geschlossen werden. Die Heizkessel FERRO MAT besitzen einen Drucksensor (6) , mit dem der Druck des Systems kontrolliert werden kann. Wenn der Druck des Systems weniger als 0,5 bar beträgt, schaltet der Kessel nicht ein und es wird ein Druckalarm angezeigt („AP“). - Seite 11 FERRO MAT...
-
Seite 12: Auswahl Der Temperaturen
7 AUSWAHL DER TEMPERATUREN 7.1 Auswahl der Heizkessel-Solltemperatur Die Auswahl der gewünschten Betriebstemperatur des Kessels erfolgt mithilfe des Touch- Schalters der Abbildung. Zur Einstellung der gewünschten Temperatur müssen die Symbole „+“ oder „-“ gedrückt werden, um den Temperaturwert zu erhöhen bzw. zu verringern. Nach der Auswahl der Temperatur kehrt das Display nach Ablauf einiger Sekunden in den Ruhezustand zurück. -
Seite 13: Sollwerteinstellung Des Vorlaufs Für Die Fußbodenheizung (Bei Option Set Srfc2/Ev)
8 BETRIEB Der Kessel FERRO MAT wird werkseitig im Modus „Nur Heizen“ ausgeliefert, der nur für das Beheizen einer Heizungsanlage bestimmt ist (Heizkreis Nr. 1). Optionale kann der Leistungs- umfang der Anlage erhöht werden, indem ein Warmwasserspeicher (FERRO CELL) und/oder ein Fußbodenheizungsset (SRFC2/EV) und/oder ein zweiter Heizkreis Nr. -
Seite 14: Betrieb Mit Warmwasserspeicher Ferro Cell
Sollwert für Warmwasser auf „OFF“ geschaltet wird. 8.3 Betrieb des Heizkreises Nr. 2 (Option) Alle Modelle der Baureihe FERRO MAT sind in der Lage, einen 2. Heizkreis zu betreiben. Dafür muss der Kessel mit einer 2. Umwälzpumpe ausgerüstet werden. Für die ordnungs- gemäße Installation muss der Abschnitt „Installation des zweiten Heizkreises“... -
Seite 15: Weitere Funktionen
Nr. 1 deaktiviert, sodass der Betrieb des Kreises Nr. 2 fortgesetzt wird. 9 WEITERE FUNKTIONEN Der Heizkessel FERRO MAT ist mit einer elektronischen Steuerung ausgestattet, die eine au- tomatische und effiziente Steuerung des Heizkessels ermöglicht und zudem über folgende Steuerfunktionen verfügt: 9.1 Blockierschutz der Pumpen... -
Seite 16: Anschluss Des Raumthermostats
Anzeigemodus zurück. 10 FERNBEDIENUNG E20 (OPTION) Der Heizkessel FERRO MAT kann zusammen mit einer Fernbedienung (E20) geliefert wer- den, die innerhalb des Hauses eine ortsunabhängige Steuerung des Heizkessels ermöglicht. Die Fernbedienung E20 steuert die Parameter des Heizkreises Nr. 1 und die Erzeugung von Warmwasser der Anlage (falls vorhanden). -
Seite 17: Betrieb Ohne Externen Fühler
FERRO MAT Darüber hinaus bietet die Fernbedienung E20 die Möglichkeit für den Anschluss eines exter- nen Fühlers zur Messung der Innentemperatur des Gebäudes. Ist diese Option installiert, kann die Fernbedienung dazu verwendet werden, die Temperatur des Hauses (Kreis Nr. 1) abhängig von der jeweiligen Wetterlage anzupassen, sodass der Kraftstoffverbrauch und der... -
Seite 18: Betrieb Mit Warmwasserspeicher (Option)
dienung E20), erfolgt die Regulierung und Kontrolle der Vorlauftemperatur des Fußbodenheiz- kreises mittels Fernbedienung. Die Fernbedienung E20 berechnet unter Berücksichtigung der jeweiligen Bedingungen im Inneren des Hauses und der äußeren Wetterlage entsprechend der gewählten Betriebskurve (Parameter KENNLINIE 2 der Fernbedienung E20) die erforderliche Vorlauftemperatur. -
Seite 19: Sicherheitssperrung Durch Temperatur
FERRO MAT Wenn einer der nachfolgenden Betriebsunterbrechungen aufgrund von Sperren wiederholtauf- tritt, muss der Kessel ausgeschaltet und der Kundendienst in Ihrer Nähe kontaktiert werden. 11.1 Sicherheitssperrung durch Temperatur Bei dieser Sperrung wird in der Digitalanzeige (11) der blinkende Alarm-Code „EAt“ angezeigt (Temperaturalarm). Der Brenner wird ausgeschaltet, sodass der Anlage keine neue Wärme... -
Seite 20: Heizkessel Entleeren
Steuerelemente der Anlage zu erläutern, die sich nicht im Lieferumfang des Kessels befinden. Um den Brenner im perfektem Zustand für seine Funktionen zu erhalten, muss einmal im Jahr eine Revision durch Personal durchgeführt werden, das von FERRO autorisiert ist. 16 REINIGUNG DES BRENNERS Um den Brenner in perfektem Zustand für seine Funktion zu erhalten, müssen der Brenn-... - Seite 21 FERRO MAT Der Brennraum und die Abgasrohre dürfen nicht mit chemischen Produkten oder mit harten Stahlbürsten gereinigt werde. Nach der Reinigung müssen Sie besonders vorge- hen und mehrfach Einschaltzyklen vornehmen. Dabei prüfen Sie, ob alle Elemente korrekt funktionieren. Für eine korrekte Reinigung folgen Sie bitte genau den folgenden Anweisungen: Reinigung des Brennraums des Brenners - Öffnen und entfernen der äußeren Tür des Brenners.
-
Seite 22: Vorsorge Gegen Frost
16.1 Vorsorge gegen Frost Der Brenner FERRO MAT verfügt über eine Funktion die möglichen Frostschäden der Anla- ge vorbeugen. Dies geschieht aber nur dann, wenn der Brenner korrekt an das Stromnetz angeschlossen ist. In allen Fällen, ganz besonders in Zonen, die von niedrigen Temperatu- ren heimgesucht werden, wird empfohlen, Vorsorge zu treffen, um alle möglichen Schäden... -
Seite 23: Kesselkreispumpe Janos Para Pwm7
FERRO MAT 17 KESSELKREISPUMPE JANOS PARA PWM7 17.1 Kennlinien der Pumpe 17.2 Einstellung pumpenleistung Um die Geschwindigkeit der Umwälzpumpe BC1 einstellen, soll- ten Sie über den Parameter "Ub" von der MODE-Taste und Touch-ON-Taste (14) vornehmen. Mit dem Drehrad auf der rech- ten Anzeige (16) stellen sie die gewünschte Kennlinie ein. -
Seite 24: Zeichnung Und Abmessungen
GSLK 27 GSLK 40 18 ZEICHNUNG UND ABMESSUNGEN IC: Vorlauf Heizung. RC: Rücklauf Heizung. EAS: Aufnahme von kaltem Wasser. QUOTE MODELL IAS: Vorlauf Brauchwasser. VS: Sicherheitsventil. 3/4"M 1/2"M GSLK1.03-27 SC: Ausgang des Kondensat, 3/4" H. 1"M 1/2"M GSLK 1.04-40 EA: Eintritt von Luft für die Verbrennung, Ø80. -
Seite 25: Technische Daten
FERRO MAT 19 TECHNISCHE DATEN FERRO MAT GSLK1.03-20 GSLK1.03-20 GSLK1.03-20 Kondensation Kesseltyp Reines Heizgerät Nominaler Energieverbrauch 29,3 40,5 Nominale Nutzleistung 18,3 28,7 39,7 Wirkungsgrad 80°C >98 >98 >98 Wirkungsgrad 50/30°C Regulierung der Heiztemperatur º C 30-85 30-85 30-85 Maximale Sicherheitstemperatur º... -
Seite 26: Schema Für Anschlüsse
20. SCHEMA FÜR ANSCHLÜSSE Um die verschiedenen Optionen und Komponenten anschließen zu können, über die dieses Modell verfügt, gibt es einige Anschlussleisten mit herausziehbaren Verbindungen im hinteren Teile des Trägers der Kontrolleinheit. Für einen korrekten Anschluss befolgen Sie genau die Anweisungen in der folgenden Abbildung: Phase (1) PWMc:Heiz PMW Kabel... -
Seite 27: Elektrischer Schaltplan
FERRO MAT 21 ELEKTRISCHER SCHALTPLAN TS: Sicherheitsthermostat. J6: Telefonrelais Steckverbinder. TH: Rauchgas-Thermostat J8: PCBs Steckverbinder R: Telefonrelais. S1: Auswahl des Brennermodells. SP: Drucksensor.. S2: Auswahl für Bodenheizung. -
Seite 28: Heizkessel
FERRO MAT 22 HEIZKESSEL 22.1 Montage Bringen Sie an dem Brenner den Halter für den Heizkessel an. Bringen Sie den Heizkessel am Halter an. Dies erlaubt eine korrekte Neigung des Feuerrohrs zum Brennraum. Montieren Sie die Zu- und Ablaufrohre, und bringen Sie im Zulauf den Heizölfilter an. -
Seite 29: Abmessungen
22.6 Abmessungen MASS 292 265 140 152 215 75 98 290 ø80 205 100 100 ø90 WERT (mm) F: Modell 3. F': Modell 4. -
Seite 30: Einstellung Der Primärluft
FERRO MAT 22.7 Einstellung der Primärluft Um die Primärluft einzustellen, mit einem Innensechskantschlüssel mit 6 mm, drehen Sie die Schraube so, wie auf der Abbildung gezeigt wird. Im Uhrzeigersinn wird mehr Luft zu- geführt, gegen den Uhrzeigersinn wird Luft abgedreht. -
Seite 31: Einstellung Des Heizöldrucks
4 mm 2/3 mm 22.10 Einstellung des Heizöldrucks Um den Druck der Heizölpumpe einzustellen, drehen Sie die Schraube (1) im Uhrzeigersinn, um den Druck zu erhöhen und gegen den Uhrzeigersinn, um den Druck zu vermindern. MOD. AS47C 1 - Einstellung des Drucks. 2 –... -
Seite 32: Diagramm Der Rohrleitungen Für Die Versorgung Mit Heizöl
FERRO MAT 22.11 Diagramm der Rohrleitungen für die Versorgung mit Heizöl Diese Diagramme und Tabellen beziehen sich auf Anlagen ohne Druckverlust mit einem per- fekten hydraulischem Abschluss. Es werden Kupferrohre empfohlen. Der Druckabfall darf 0,4 Bar (30 cmHg) als Maximum nicht überschreiten. -
Seite 33: Funktionskurven
22.13 Funktionskurven Überdruck / Durchsatz Kg/h Kcal/h 20400 30600 40800 51000 10200 11.8 23.72 35.58 47.44 59.3 22.14 Durchsatz mit Heizöl gemäß Düse und Druck 9 Atm. 10 Atm. 11 Atm. 12 Atm. 13 Atm. 14 Atm. 15 Atm. Kg/h Kg/h Kg/h Kg/h... - Seite 34 FERRO MAT MIT STECKVERBINDER SATRONIC TF 830.3 LANDIS & GYR LOA 24 Negro Negro Azul Azul B4 S3 T2 T1 B4: Kontakt des Stundenzählers. FR: Fotowiederstand. S3: Kontakt zur Störleuchte. TR: Transformator. TC: Kesselthermostat. MB: Brennermotor. TS: Sicherheitsthermostat. EV: Magnetventil CH: Stundenzähler.
-
Seite 35: Verbindungsstück Zum Schnellanschluss
FERRO MAT 22.16 Verbindungsstück zum Schnellanschluss Um das rote Eingangsrohr für Heizöl zur Düse an- und abzuschließen, gehen Sie in folgen- dermaßen vor. Drücken Sie mit dem Finger auf den Ring des Verbindungsstücks in Richtung des Pfeils, und ziehen Sie gleichzeitig am roten Rohr. -
Seite 36: Alarmcodes
23 ALARMCODES Der Kessel FERRO MAT verfügt über einen elektronischen Schaltkreis, der durch einen konti- nuierlichen Selbsttest in der Lage ist, Fehlfunktionen des Kessels festzustellen. Sobald die elektronische Steuerung eine Funktionsstörung erkennt, wird dieser Fehler durch einen blin- kenden Alarmcode im Display angezeigt. In der nachfolgenden Liste sind die möglichen Alarm- codes aufgeführt:... -
Seite 37: Anomalien
24 ANOMALIEN In diesem Abschnitt versuchen wir einen Überblick über die Fehler zu geben, die am meisten am Heizkessel oder dem Brenner auftreten. Anomalien am Heizkessel: Wir haben schon erklärt, dass der Brenner mit einem Abschaltsystem ausgestattet ist, dass durch eine Leuchte angezeigt wird. Die Blockierung kann fehlerhaft geschehen und dann wird der Schalter erleuchtet. -
Seite 38: Übergabeprotokoll Betreiber
GSLK 25. Übergabeprotokoll (Ausfertigung für den Betreiber) Der FERRO MAT Spezialheizkessel GSLK Typ______ ,Nr.______________wurde am____.____.________ an Herrn/Frau _________________________(Betreiber) in ordnungsgemäßem Betriebszustand übergeben, wobei auch die Funktion der Anlage erklärt und auf die erforderlichen Wartungsarbeiten hingewiesen wurde. Tag der Erstinbetriebnahme:___.___._______. Einstelldaten: Brenner: Fabr./Typ________________________________________... -
Seite 39: Übergabeprotokoll Installateur
GSLK 26. Übergabeprotokoll (Ausfertigung für den Installateur) Der FERRO MAT Spezialheizkessel GSLK Typ______ ,Nr.______________wurde am____.____.________ an Herrn/Frau _________________________(Betreiber) in ordnungsgemäßem Betriebszustand übergeben, wobei auch die Funktion der Anlage erklärt und auf die erforderlichen Wartungsarbeiten hingewiesen wurde. Tag der Erstinbetriebnahme:___.___._______. Einstelldaten: Brenner: Fabr./Typ________________________________________... - Seite 40 GSLK Notizen WRIRAIWM Technische Änderungen, die dem Fortschritt dienen, vorbehalten...
