Inhaltszusammenfassung für Ress Pro

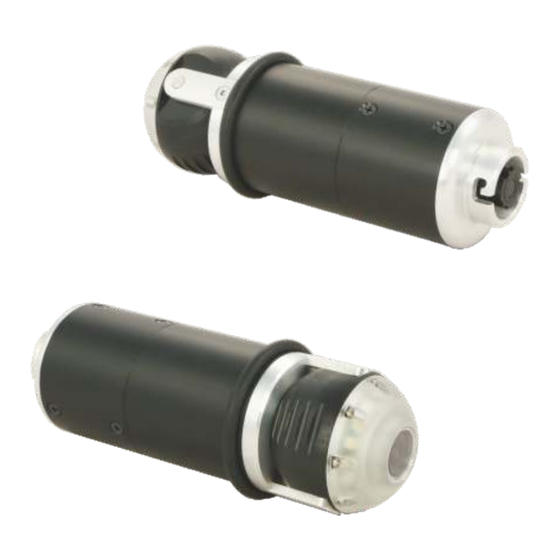

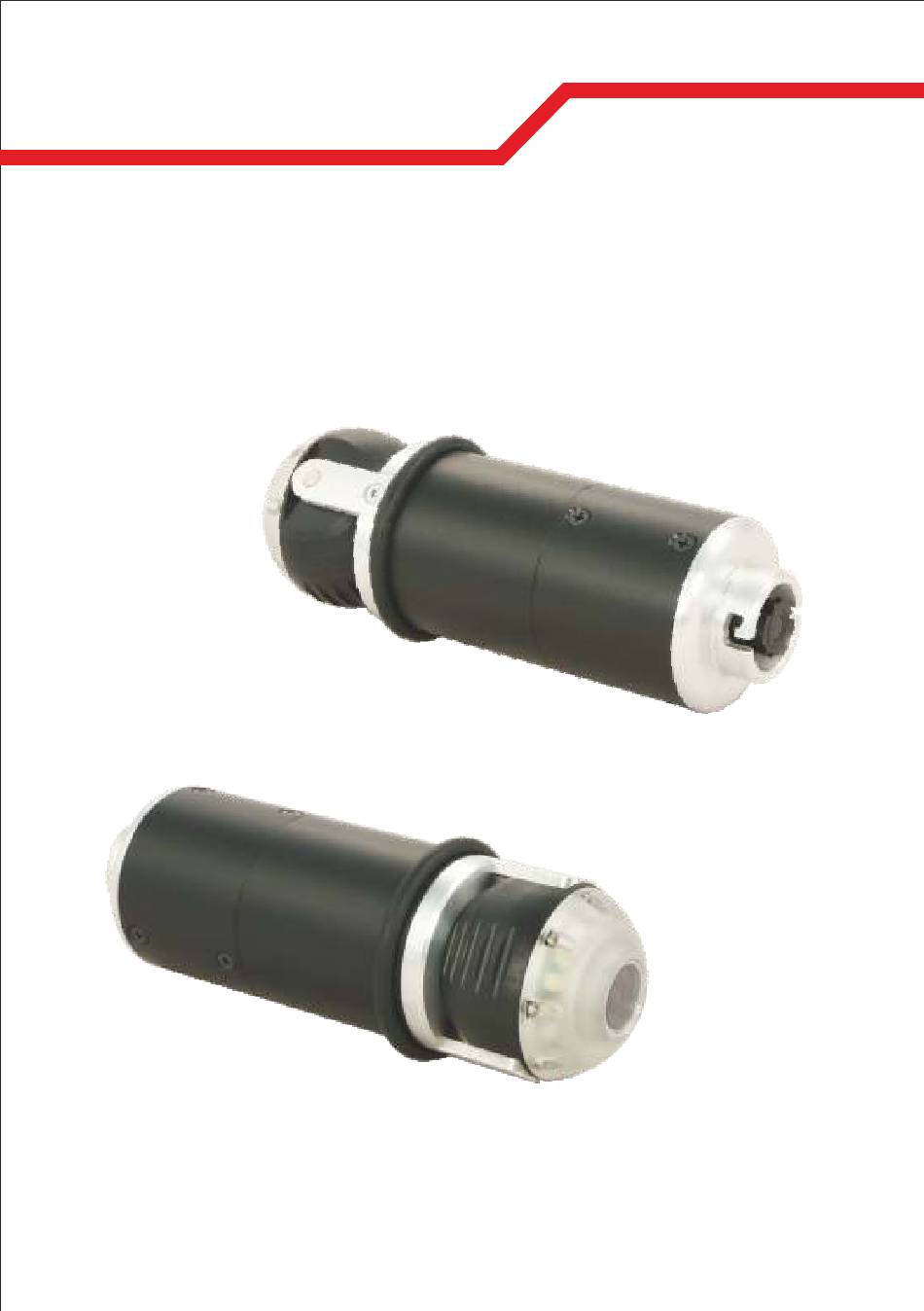

- Seite 1 RESS Inspektionstechnik Kehrtechnik Messtechnik Der Hersteller Bedienungsanleitung Drehkugelkamera Pro...
-
Seite 2: Inhaltsverzeichnis
1. Lieferumfang Seite 4 2. Hinweise zur Sicherheit Seite 4 3. Inbetriebnahme Seite 5 4. Technische Daten Seite 5 5. Justierung der Drehkugelkamera Seite 6 6. Zubehör Seite 7 Hilfe bei Störungen, Seite 11 Pflege und Service RESS Kamerasysteme Drehkugelkamera Pro... -
Seite 3: Drehkugelkamera Pro
Die Drehkugelkamera Pro ist nicht wasserdicht! - Der Kamerakopf ist nicht für den Einsatz im medizinischen Bereich zulässig! - Reparaturen des Kamerakopfes sind ausschließlich von Fa. RESS durchzuführen. - Das Verbinden und auch das Trennen des Kamerakopfes ist nur in stromlosen Zustand durchzuführen! -
Seite 4: Inbetriebnahme
4. Technische Daten Kameramodul: Objektiv: 3,6 mm Durchmesser: 49 mm Länge: 153 mm Beleuchtung: 15 SMDs Gewicht: 312 g Schärfebereich: ab 1 cm Betriebsspannung: 12 Volt Lichtempfindlichkeit: 0,8 Lux Schwenkbereich: 0° - 90° Drehbereich: endlos Anschluss: 8-poliger Bajonett-Stecker RESS Kamerasysteme Drehkugelkamera Pro... -
Seite 5: Justierung Der Drehkugelkamera
Sekunden. Jetzt erscheint die Anzeige zur Trimmung des Kopfes. Wenn Sie jetzt die Tasten rechts/links bzw. rauf/runter gleichzeitig drücken, ist die jeweilige Funktion umgedreht. Zuletzt müssen Sie zur Speicherung der Werte erneut den Kreis-Taster drücken bis „End“ erscheint. RESS Kamerasysteme - Drehkugelkamera Pro... -
Seite 6: Zubehör
6. Zubehör für die Drehkugelkamera Pro Zentrierfeder Art.-Nr. 2577 Die Drehkugelkamera muss zuerst durch den Dann kann das Kabel an die Drehkugelkamera großen Ring von oben hindurch geschoben angeschlossen werden. Dazu den Kamerakopf am werden. Fassen Sie dabei die Kamera nicht am Körper anfassen. -
Seite 7: Glas-Reparatursatz
Anschlagring und fixieren diesen dann vorsichtig mit der Rändelschraube. Achtung: Ziehen sie die Fixierschraube nicht mit Gewalt an, sonst könnte das Gehäuse der Drehkugel- kamera beschädigt werden! Reflektor Für Drehkugelkamera-Pro mit Hülse und Glasscheibe Art.-Nr. 2568 Glas-Reparatursatz Zur Reparatur der Kugel-, Drehkugelkamera, Drehkugelkamera Pro und Miniatur-Kamera RS29.2... -
Seite 8: Haspelanbindung
Kamera-Kabel verbunden werden. oder Stange an. Die Drehkugelkamera muss in die Alu-Hülse der Haspelanbindung hinein geschoben werden. Das Kabel durch den Kabelschlitz führen und die Nuten an den Splinten fest arretieren (vgl. Seite 7-Punkt 3). Kamerasysteme Drehkugelkamera Pro RESS... -
Seite 9: Kabelmetrierung Selbstklebend
2 x 1 bis 20 m Art.-Nr. 2594-J 9 10 11 12 1 x 1 bis 40 m Art.-Nr. 25941-J 13 14 15 16 17 18 19 20 Kamera-Rollböcke Für Schornsteinkopf, flach Art.-Nr. 0043-B Für Schornsteintür, gewinkelt Art.-Nr. 0042-B RESS Kamerasysteme - Drehkugelkamera Pro... -
Seite 10: Hilfe Bei Störungen
Pflege und Service - Geräte regelmäßig mit einem Tuch reinigen. Keine scharfen Reiniger verwenden. - Beachten Sie bei der Drehkugelkamera Pro, dass die Verzahnung vom Kopf sauber gehalten werden muss. Vermeiden Sie, dass Schmutz und Feuchtigkeit in die Anschlüsse gelangen! Bei selbsttätigem Öffnen des Kamerakopfes erlischt die Garantie! -
Seite 11: Der Hersteller
Rußprüfer Reparaturen und Ersatzteilservice für: RESS-Kamerasysteme Dräger Rauchgasanalyse Testo Rauchgasanalyse MRU Spectra Rauchgasanalyse RESS GmbH & Co. KG Am Hasselbruch 28 D-32107 Bad Salzuflen Tel. 0 52 08 / 91 27 0 Fax 0 52 08 / 80 30 info@ress.de Internet-Shop: www.ress.de...
