- Seite 1 Optrode Handbuch 8.109.8038DE...
- Seite 3 Metrohm AG CH-9100 Herisau Switzerland Phone +41 71 353 85 85 Fax +41 71 353 89 01 info@metrohm.com www.metrohm.com Optrode Handbuch 8.109.8038DE 06.2012 dm...
- Seite 4 Teachware Metrohm AG CH-9100 Herisau teachware@metrohm.com Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte vorbehal- ten. Diese Dokumentation wurde mit grösster Sorgfalt erstellt. Dennoch sind Fehler nicht vollständig auszuschliessen. Bitte richten Sie diesbezügliche Hinweise an die obenstehende Adresse. Dokumente in weiteren Sprachen finden Sie auf http://products.metrohm.com...
-
Seite 5: Inhaltsverzeichnis
Stromversorgung ..............13 6.1.7 Referenzbedingungen ............13 6.1.8 Lichtquellen (LEDs) ..............13 6.1.9 Sicherheitsspezifikationen ............14 6.1.10 Elektromagnetische Verträglichkeit (EMV) ......14 6.1.11 Dimensionen ................. 14 USB-Netzgerät (optional) ........... 15 7 Gewährleistung (Garantie) 8 Zubehör Lieferumfang Optrode 6.1115.000 ........17 ￭￭￭￭￭￭￭￭ Optrode... - Seite 6 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Inhaltsverzeichnis Optionales Zubehör ............18 Index ￭￭￭￭￭￭￭￭ Optrode...
- Seite 7 Optrode an Titrando anschliessen ............5 Abbildung 4 Stromversorgung am USB-Anschluss eines Titrino plus ....... 6 Abbildung 5 Optrode an Titrino plus anschliessen ..........6 Abbildung 6 Schematische Anordnung von Propellerrührer, Sensor und Titrierspitze während einer Titration. a) Rührrichtung im Uhrzeigersinn, b) Rührrich- tung im Gegenuhrzeigersinn.
-
Seite 9: Einleitung
Optrode wie andere Sensoren für die Titration verwendet wer- den. Bestimmungsgemässe Verwendung Die Optrode ist für den Einsatz mit einem Titrator in analytischen Labora- torien konzipiert. Sie ist ausschliesslich als optischer Sensor für photometri- sche Titrationen geeignet. Dieser Sensor kann in Chemikalien und brennbaren Lösungsmitteln einge- setzt werden. -
Seite 10: Darstellungskonventionen
Dieses Zeichen warnt vor Hitze oder heissen Geräte- teilen. Warnung Dieses Zeichen warnt vor biologischer Gefährdung. Achtung Dieses Zeichen weist auf eine mögliche Beschädi- gung von Geräten oder Geräteteilen hin. Hinweis Dieses Zeichen markiert zusätzliche Informationen und Ratschläge. ￭￭￭￭￭￭￭￭ Optrode... -
Seite 11: Recycling Und Entsorgung
Waste from Electrical and Electronic Equipment. Die korrekte Entsorgung Ihres alten Gerätes hilft negative Folgen auf die Umwelt und die Gesundheit zu verhindern. Genaueres zur Entsorgung Ihres alten Gerätes erfahren Sie von den loka- len Behörden, von einem Entsorgungsdienst oder von Ihrem Händler. ￭￭￭￭￭￭￭￭ Optrode... -
Seite 12: Übersicht

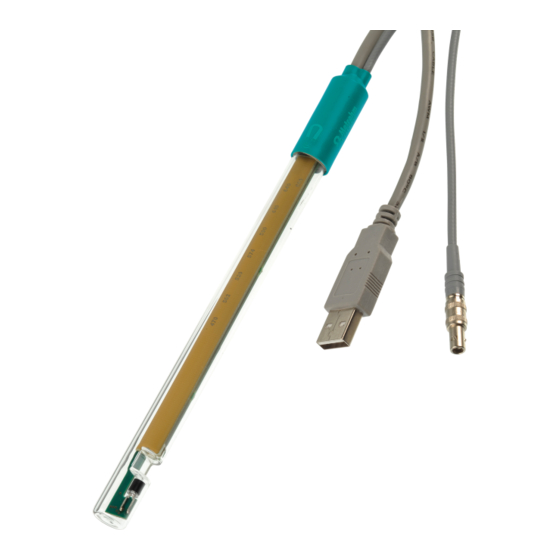

￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2 Übersicht Abbildung 1 Optrode – Übersicht USB-Stecker Schliffhülse Zur Stromversorgung des Sensors. Elektrodenköcher 6.2008.040 Sensor-Stecker F Zum Anschliessen an einen Titrator (Anschluss Ind.). Magnetschalter Optischer Print Zum Umschalten der LED. Mit Wellenlängenanzeige. Glasschaft Messspalt Lichtweg = 10 mm. -
Seite 13: Installation
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3 Installation 3 Installation Das USB-Kabel der Optrode dient der Stromversorgung für die Elektronik und die Lichtquelle des Sensors. Das eigentliche Sensorkabel (Messsignal) weist einen gebräuchlichen Stecker F zum Anschliessen an den Indikator- Messeingang (Ind.) eines Titrators auf. An einen Titrando anschliessen... -
Seite 14: An Einen Titrino Plus Anschliessen
Falls die Stromversorgung der Optrode nicht über eine USB-Buchse eines Titrators möglich ist, steht das USB-Netzgerät 6.2166.000 zur Verfügung. Das USB-Netzgerät kann direkt an eine Steckdose angeschlossen werden. Das Kabel für die Stromversorgung der Optrode kann dann mit der USB- Buchse des USB-Netzgeräts verbunden werden. ￭￭￭￭￭￭￭￭... -
Seite 15: Optrode Installieren
Sorgen Sie dafür, dass kein direktes Sonnenlicht auf den Sensor fällt und verhindern Sie störende Lichtreflexe. Installieren Sie die Optrode gemäss folgender Abbildung. Während der Titration ist es wichtig, dass die Lösung gut gemischt wird. Die Rührgeschwindigkeit sollte so gross sein, dass ein kleiner "Rührtrich- ter"... -
Seite 16: Abbildung 6 Schematische Anordnung Von Propellerrührer, Sensor Und Titrierspitze
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3.4 Optrode installieren Abbildung 6 Schematische Anordnung von Propellerrührer, Sensor und Titrierspitze während einer Titration. a) Rührrichtung im Uhrzeigersinn, b) Rührrichtung im Gegenuhrzeigersinn. Propellerrührer Sensor Titrierspitze ￭￭￭￭￭￭￭￭ Optrode... -
Seite 17: Betrieb Und Wartung
4 Betrieb und Wartung Wellenlänge einstellen Die Optrode weist auf ihrem optischen Print acht LEDs (LED = light-emit- ting diode) auf, die als Lichtquellen dienen. Jede LED sendet Licht mit einem anderen Wellenlängenbereich aus. Auf dem optischen Print sind die LEDs mit ihren Hauptwellenlängen beschriftet. -
Seite 18: Abbildung 8 Umschalten Der Led
Warten Sie nach dem Einschalten und nach jedem Umschalten der Wellenlänge mindestens fünf Minuten, bevor sie die erste Bestimmung starten. Hinweis Die eingestellte Wellenlänge bleibt erhalten, auch wenn die Optrode ausgeschaltet, bzw. deren Stromversorgung (USB-Verbindung) unter- brochen wird. ￭￭￭￭￭￭￭￭... -
Seite 19: Pflege Des Sensors
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 4 Betrieb und Wartung Pflege des Sensors Die Optrode bedarf keiner speziellen Pflege. Bewahren Sie den Sensor tro- cken im mitgelieferten Elektrodenköcher auf. Bei Verschmutzung kann der Glasschaft der Optrode mit warmem Wasser und wenig Spülmittel oder mit Ethanol gereinigt werden. Verwenden Sie dazu ein weiches Tuch. -
Seite 20: Problembehandlung
Evtl. die Probenlösung entgasen. ￭ änderungen der Die Durchmischung ist Die Rührgeschwindigkeit anpassen. Messkurve. ungenügend. Kein Licht. Keine der Die Optrode mit einer USB-Buchse eines Die Stromversorgung der ￭ LEDs leuchtet. Optrode fehlt. Titrators oder eines USB-Netzgerätes ver- binden. Das USB-Kabel überprüfen. -
Seite 21: Technische Daten
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 6 Technische Daten 6 Technische Daten Optrode 6.1.1 Messmodus Messgrösse Absorption (Nur für Titration) 6.1.2 Ausgangsspannung Dunkelspannung Min. 0 mV Hellspannung Max. 1000 mV 6.1.3 Auflösung Spannung 0.1 mV 6.1.4 Messintervall Messzyklus 3 ms 6.1.5 Umgebungsbedingungen 0…40 °C Betriebstempera- pH-Bereich 0…14... -
Seite 22: Sicherheitsspezifikationen
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 6.1 Optrode 6.1.9 Sicherheitsspezifikationen Dieses Gerät erfüllt die folgenden elektrischen Sicherheitsanforderungen: CE-Kennzeichnung gemäss den EU-Richtlinien: 2004/108/EC (EMV-Richtlinie, EMC) ￭ Konstruktion und Gemäss EN/IEC/UL61010-1, Schutzklasse III. Prüfung Sicherheitshin- Dieses Dokument enthält Sicherheitshinweise, die vom Benutzer weise befolgt werden müssen, um den sicheren Betrieb des Gerätes zu gewährleisten. -
Seite 23: Usb-Netzgerät (Optional)
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 6 Technische Daten USB-Netzgerät (optional) Eingangsspan- 90…264 V nung Frequenz 47…63 Hz Ausgangsspan- 4.75…5.25 V nung Max. Ausgangs- strom Max. Leistungs- aufnahme Leistungsauf- < 0.3 W nahme bei Nulllast ￭￭￭￭￭￭￭￭ Optrode... -
Seite 24: Gewährleistung (Garantie)
Vor-Ort-Inspektion bzw. zur Rücksendung an Metrohm bereitzuhalten. Werden diese Voraussetzungen nicht eingehal- ten, behält sich die Metrohm das Recht vor, diese Artikel auch nachträg- lich in Rechnung zu stellen. Von der Gewährleistung ausdrücklich ausgeschlossen sind Mängel, die auf Umstände zurückgehen, die nicht von Metrohm zu vertreten sind, wie... -
Seite 25: Zubehör
Rührstäbchen mit Magnetkern, Umhüllung aus PTFE, Länge 25 mm. Material: PTFE Aussendurchmesser (mm): Länge (mm): 6.2008.040 Elektrodenköcher Ergibt zusammen mit Köcherhalter 6.2008.050 eine Halterung für die Elektrode an Dosiereinheiten 6.3032.XXX. 8.109.3538 Zertifikat für Metrosensor, d/f/e/s 8.109.8038ML Handbuch Optrode, englisch/deutsch ￭￭￭￭￭￭￭￭ Optrode... -
Seite 26: Optionales Zubehör
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 8.2 Optionales Zubehör Optionales Zubehör Best.-Nr. Beschreibung 6.2166.000 USB Netzgerät 5V 1A R ￭￭￭￭￭￭￭￭ Optrode... - Seite 27 Reinigen ........11 Netzgerät ....... 6, 15 Rührgeschwindigkeit ....7 Stecker ......... 4 Rührrichtung ......7 Installieren ........7 Wellenlänge 4, 9, 13 Sensorkabel ........ 5 Wellenlängenbereiche ....9 Lagerung ........11 Sensor-Stecker F ......4 LED ........4, 9 ￭￭￭￭￭￭￭￭ Optrode...
