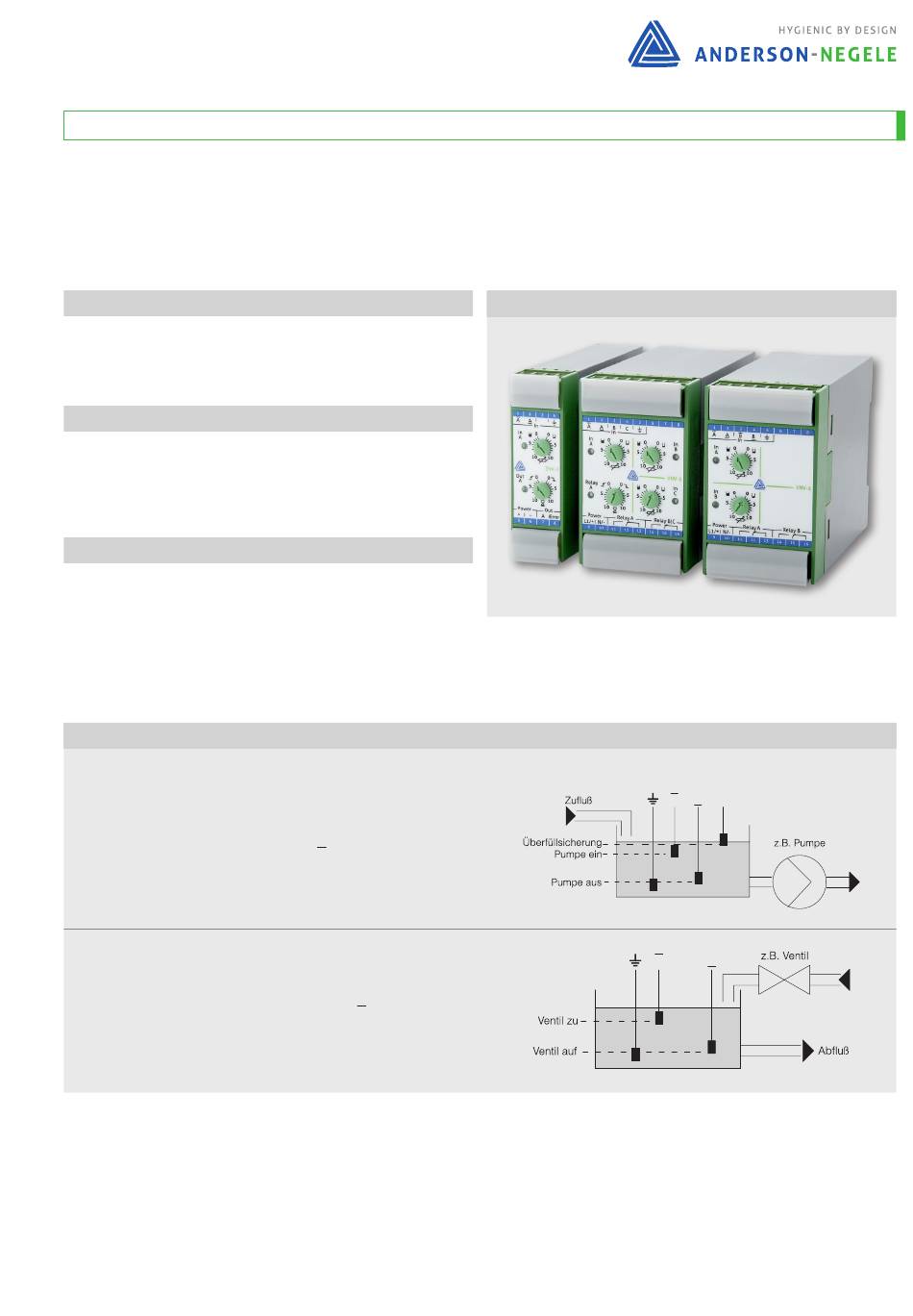

SENSORS FOR FOOD AND BIOPHARMA.

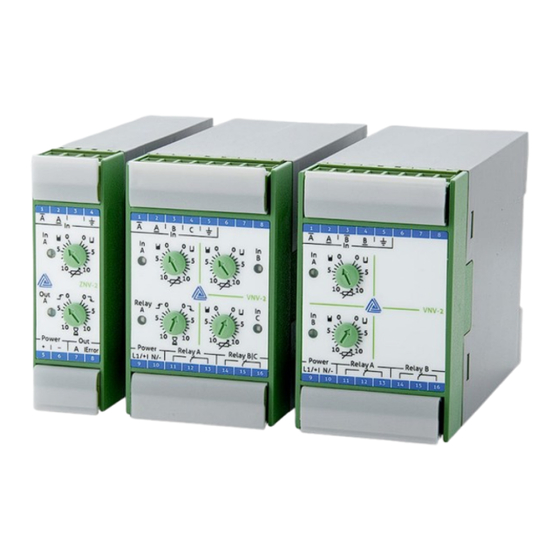

Produktinformation VNV-2, ZNV-2
Externe Niveaugeräte für
konduktive Grenzstandmelder
Einsatzbereich / Verwendungszweck
· Niveauerkennung wässriger, leitfähiger Medien in Tanks
mit Leitfähigkeit min. 1 µS/cm
· Einfache Niveausteuerung für Tanks
Anwendungsbeispiele
· Leer- / Vollmeldung in Tanks und Rohren
· Niveausteuerung in Tanks
· Überfüllsicherung in Tanks
· Trockenlaufschutz in Rohren (z.B. vor Pumpen)
Besonderheiten
· Messsignal absolut gleichspannungsfrei
· Geräte für bis zu 2 bzw. bis zu 4 Grenzstände
· Geräte für bis zu 2 Niveausteuerungen und bis zu
2 Grenzstände
· Alle Geräte wahlweise mit Aktivausgang oder Wechsler
· Geräte wahlweise mit Drahtbrucherkennung
Anwendungsbeispiele
Niveausteuerung im Behälter mit zusätzlicher Überfüllsicherung
Über den Zufluss fließt Medium in den Behälter. Wird das
Maximalniveau Ā erreicht, wird die Pumpe gestartet und
stoppt, sobald der Minimalfüllstand A unterschritten wird.
Mit einer Überfüllsonde B wird bei Störung ein Überlaufen
des Tanks verhindert.
Einfache Niveausteuerung im Behälter
Dem Behälter wird über den Abfluss kontinuierlich Medium
entnommen. Sobald der Minimalfüllstand A unterschritten
ist, wird über den Zulauf Medium zugeführt bis der Maxi-
malfüllstand Ā erreicht ist. Über die Zeiteinstellung kann
eine Nachlaufzeit eingestellt werden.
ZNV-2, VNV-2
A
CONTROLS
A
A
B
A
