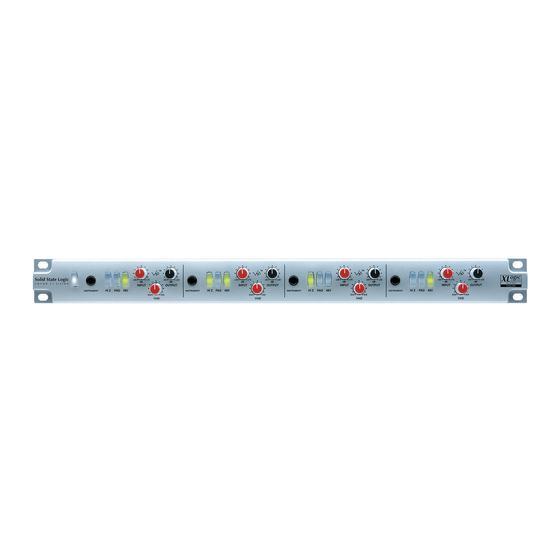

- Seite 1 Solid State Logic S O U N D | | V I S I O N A A l l p p h h a a V V H H D D P P r r e e Installation Guide Installationsanleitung Manuel d’Installation...
- Seite 3 C C o o n n t t e e n n t t s s English Deutsch Francais Espanol Italiano...
- Seite 5 2.5A or above and fitted with a 3-pin IEC320 connector. • Follow all instructions. • Use only the Solid State Logic provided power supply. Use of any other • Do not use this apparatus near water. power supply is not covered by your warranty and may cause fire or •...
- Seite 6 Installation Guide (this document) Solid State Logic S O U N D | | V I S I O N A A l l p p h h a a V V H H D D P P r r e e...
- Seite 7 2. Connect Microphone Inputs Balanced, max. input: 0dBu (+20dBu with Pad) Solid State Logic - Oxford - England ALPHA VHD Pre Part no. 629998XA +5V - 0.5A +/-15V - 0.3A Serial No 12345 POWER OUTPUT INPUT MANUFACTURED IN U.K. DC Power Analogue Outputs +5V, ±15Vdc from PSU...
- Seite 8 3. Play! Input Switches Hi Z Switches Mic Input impedence from 1kΩ to 10kΩ. Use with PAD for Line Level inputs. Input Gain Fixed 20dB attenuation for high level signals. Provides +20dB to +75dB gain Glows ‘red’ when input is in ‘overload’ condition. Output Gain Switches +48V (‘phantom power’) to the Mic Input.
- Seite 9 Using VHD VHD – Variable Harmonic Drive™ – allows a signal (microphone or line) to be over driven from subtle harmonic colouration through to full on distortion. The level of the incoming signal will have an affect on the VHD circuit, as will the PAD button which offers 20db of gain reduction for loud signals, allowing the Alpha VHD Pre to work with line as well as microphone level signals.
-
Seite 10: Warranty
State Logic in their original packaging. Solid State Logic cannot be held responsible for any damage caused by shipping units in other packaging. In such cases Solid State Logic will return the unit in a suitable box, which you will be charged for. Do not include the power cable, manual or any other items – Solid State Logic can not guarantee to return them to you. -
Seite 11: Specifications
Specifications Physical * Connections Depth 230mm / 9" casing only IEC320 3-pin connector, 100 – 240 Vac, 50 – 60 Hz Power Supply Height 44.5mm / 1.75" (1 RU) Analogue I/O Width 438mm / 17.25" casing only Microphone Balanced, 3-pin XLR-F, Zin = 1kΩ (10kΩ for Hi Z) 482mm / 19"... - Seite 13 • Benutzen Sie das Gerät nicht in der Nähe von Wasser. IEC320 Steckverbinder verfügen. • Setzen Sie das Gerät keiner Feuchtigkeit oder Regen aus. • Verwenden Sie nur das von Solid State Logic mitgelieferte Netzteil. Bei • Nur mit trockenem Tuch reinigen. Verwendung eines anderen Netzteils besteht keine Garantie. Die •...
- Seite 14 Installationsanleitung (dieses Dokument) Solid State Logic S O U N D | | V I S I O N A A l l p p h h a a V V H H D D P P r r e e...
- Seite 15 2. Connect Mikrofoneingänge Symmetrisch, Max. Input: 0dBu (+20dBu mit Pad) Solid State Logic - Oxford - England ALPHA VHD Pre Part no. 629998XA +5V - 0.5A +/-15V - 0.3A Serial No 12345 POWER OUTPUT INPUT MANUFACTURED IN U.K. Gleichstromeingang Analogausgang +5V, ±15Vdc aus dem Netzteil...
- Seite 16 3. Play! Eingangsschalter Hi Z schaltet Eingangsimpedanz von 1kΩ zu 10kΩ. Nutzung mit PAD für Linepegel Signale. Input Gain feste 20dB Dämpfung für hochpegelige Signale. +20dB bis +75dB Gain Anzeige rot bei übersteuertem Eingang. Output Gain schaltet 48V (Phantom Spannung) auf den Mic Eingang. immer ausschalten vor dem Ein/Ausstecken eines Mikros.
- Seite 17 Verwendung von VHD VHD – Variable Harmonic Drive™ – ermög licht die Übersteuerung eines Signals (Mikrofon oder Line) von einer subtilen harmonischen Färbung bis hin zur vollständigen Verzerrung. Der Pegel des eingehenden Signals wirkt sich auf die VHD-Schaltung aus, ebenso wie der PAD-Schalter, der 20db Gain-Reduction für laute Signale bietet und es so dem Alpha VHD Pre ermöglicht, mit Lines und auch mit Mikrofonpegelsignalen zu arbeiten.
-
Seite 18: Garantie
Produkte sollten in der Originalverpackung zu Solid State Logic geschickt werden. Solid State Logic übernimmt keinerlei Verantwortung bei Versand in Fremdverpackung. In diesem Fall sendet Solid State Logic das Gerät in geeigneter Verpackung zurück, zu Lasten des Kunden. Legen Sie kein Netzkabel, Bedienungsanleitung oder andere Gegenstände bei. -
Seite 19: Technische Daten
Technische Daten Abmessungen * Anschlüsse Tiefe 230mm / 9 Zoll Nur Gehäuse Netz IEC320 3 Pol Steckverbinder 100 – 240 V AC, 50 – 60 Hz Power Höhe 44,5mm / 1.75 Zoll (1HE) Analoge Schnittstellen Breite 438mm / 17,25 Zoll Nur Gehäuse Mikrofon: symmetrisch, 3 pol XLR f,... - Seite 21 équipés d’un connecteur à 3 broches IEC320. • N’exposez pas cet appareil à la pluie ou à l’humidité. • Utilisez uniquement l’alimentation fournie par Solid State Logic. • Nettoyez l’appareil uniquement avec un chiffon sec. L’utilisation d’une quelconque autre alimentation n’est pas couverte par •...
- Seite 22 Manuel d’Installation (ce document) Solid State Logic S O U N D | | V I S I O N A A l l p p h h a a V V H H D D P P r r e e...
- Seite 23 2. Connect Entrées microphone Symétriques, niveau d’entrée maximum: 0dBu (+20dBu avec Pad) Solid State Logic - Oxford - England ALPHA VHD Pre Part no. 629998XA +5V - 0.5A +/-15V - 0.3A Serial No 12345 POWER OUTPUT INPUT MANUFACTURED IN U.K.
- Seite 24 3. Play! Commutateurs d’Entrée Hi Z Commute l’impédance de l’Entrée Micro entre 1kΩ et 10kΩ. Utiliser avec le PAD pour les sources de niveau ligne. Gain d’entrée Atténuation fixe de 20dB pour les signaux de haut niveau. Fournit de+20dB à +75dB de gain Devient rouge lorsque l’entrée est saturée.
- Seite 25 Utilisation du VHD VHD – Variable Harmonic Drive™ – permet la saturation d’un signal (microphone ou ligne), depuis une coloration harmonique subtile jusqu’à une distorsion maximale. Le niveau du signal d’entrée influencera le circuit VHD, de même que le bouton PAD qui offre 20db de réduction du gain pour les signaux puissants, permettant l’utilisation du Alpha VHD Pre avec des signaux de niveau ligne autant que de niveau microphone.
- Seite 26 Réparations Hors Garantie En cas de panne après la période de garantie, veuillez ramener le produit dans son emballage d’origine à votre revendeur pour l’envoi à Solid State Logic. Seront facturés le temps de la réparation (au tarif en vigueur chez Solid State Logic) plus les pièces et le transport. Notez qu’aucun produit n’est accepté pour réparation...
-
Seite 27: Données Techniques
Données Techniques Mesures * Connections Profondeur 230mm / 9" boîtier seul Connecteur à 3 broches IEC320, 100 – 240 Vac, 50 – 60 Hz Alimentation Hauteur 44,5mm / 1.75" (1UH) Entrées/Sorties Analogiques Largeur 438mm / 17,25" boîtier seul Microphone Symétrique, XLR-F 3 broches, Zin = 1kΩ (10kΩ pour Hi Z) 482mm / 19"... - Seite 29 3 pines IEC320. • No utilicen el aparato cerca del agua. • Utilice sólo la fuente de alimentación que le proporciona Solid State Logic. • No exponga el aparato a la lluvia o a la humedad.
- Seite 30 Instrucciones de Instalación (este documento) Solid State Logic S O U N D | | V I S I O N A A l l p p h h a a V V H H D D P P r r e e...
- Seite 31 2. Connect Entradas de micrófonos Balanceadas, entrada máxima: 0dBu (+20dBu con atenuador) Solid State Logic - Oxford - England ALPHA VHD Pre Part no. 629998XA +5V - 0.5A +/-15V - 0.3A Serial No 12345 POWER OUTPUT INPUT MANUFACTURED IN U.K.
- Seite 32 3. Play! Interruptores de Entrada Hi Z Transforma la impedancia de entrada del micro de 1kΩ a 10kΩ. Usar con PAD para las entradas de nivel de línea (Line Level). Ganancia de Entrada Atenuación fija a 20dB para señales de niveles altos. Ganancia entre +20dB y +75dB Aparece en rojo cuando la entrada tiene “sobrecarga”.
- Seite 33 Cómo usar VHD VHD ñ Variable Harmonic Drive™ ñ permite que una señal (de micrófono o línea) pase de una coloración armónica sutil a la distorsión total. El nivel de la señal de entrada tendrá un efecto en el circuito VHD, al igual que el botón PAD (atenuador), que ofrece 20db de reducción de ganancia de las señales de sonidos bajos y agudos, permitiendo así...
- Seite 34 Reparaciones Fuera del Periodo de Garantía En caso de una pana después el periodo de garantía sírvase llevar el producto en su embalaje de origen a su vendedor para que lo envíe a Solid State Logic. Se facturara el tiempo de la reparación (a la tarifa en vigor en Solid State Logic) mas los repuestos y el transporte. Le señalamos que no se aceptará la reparación de...
-
Seite 35: Datos Tecnicos
Datos Tecnicos Medidas * Conexiones Profundidad 230mm / 9” solo la caja Conector IEC320 de 3 pines, 100 – 240 Vac, 50 – 60 Hz Alimentación Alto 44,5mm / 1.75” (1UA) Entrada/Salida Analógica Ancho 438mm / 17,25” solo la caja Micrófono Balanceado, 3-pin XLR-F, Zin = 1kΩ... - Seite 37 3-pin IEC320. • Non esponete il dispositivo a pioggia o umidità. • Usare unicamente l’alimentatore fornito dalla Solid State Logic. L’utilizzo di • Pulite il dispositivo solo con un panno asciutto. qualsiasi altro alimentatore non coperto dalla garanzia e può causare •...
- Seite 38 Guida di Installazione (questo documento) Solid State Logic S O U N D | | V I S I O N A A l l p p h h a a V V H H D D P P r r e e...
- Seite 39 2. Connect Ingressi Microfonici Bilanciati, ingresso massimo: 0dBu (+20dBu con attenuatore) Solid State Logic - Oxford - England ALPHA VHD Pre Part no. 629998XA +5V - 0.5A +/-15V - 0.3A Serial No 12345 POWER OUTPUT INPUT MANUFACTURED IN U.K. Alimentazione in continua Uscita Analogica +5V, ±15Vdc dal PSU...
- Seite 40 3. Play! Interruttori di ingresso Hi Z Commuta l’impedenza dell’ingresso microfonico da 1kΩ a 10kΩ. Usare insieme al PAD per segnali a livello linea. Guadagno d’ingresso Attenuazione fissa di 20dB per segnali ad alto livello. Guadagno variabile da +20dB o +75dB Si illumina di rosso quando l’ingresso è...
- Seite 41 L’uso di VHD VHD – Variable Harmonic Drive™ – permette al segnale (microfono o linea ) di essere sovra pilotato da una sottile colorazione armonica fino ad una piena distorsione. Il segnale d’ingresso avrà un effetto sul circuito VHD, così farà anche il Pad che offre una attenuazione di guadagno di 20dB per segnali di alto livello, permettendo all’unità...
-
Seite 42: Garanzia
Nel caso di guasto o malfunzionamento al di fuori del periodo di garanzia, rispedite l’unità nella sua confezione originale al vostro distributore locale per l’invio a Solid State Logic. Il costo sarà calcolato in base al tempo necessario per la riparazione (secondo la tariffa vigente di Solid State Logic) e in base al costo delle parti di ricambio e della spedizione. - Seite 43 Specifiche Fisiche * Connettori Profondità 230mm / 9 pollici solo il case IEC320 3-pin connector, 100 – 240 Vac, 50 – 60 Hz Alimentazione Altezza 44.5mm / 1.75 pollici (1 RU) I/O Analogiche Larghezza 438mm / 17.25 pollici solo il case Microfono Bilanciato, 3-pin XLR-F, Zin = 1kΩ...
- Seite 44 Solid State Logic, Oxford, OX5 1RU, England As research and development is a continual process, Solid State Logic reserves the right to change the features and specifications described herein without notice or obligation...
