Buderus RNA-E1 Montage- Und Wartungsanweisung
Kondensat reinigungs- und neutralisationsanlage
Inhaltszusammenfassung für Buderus RNA-E1

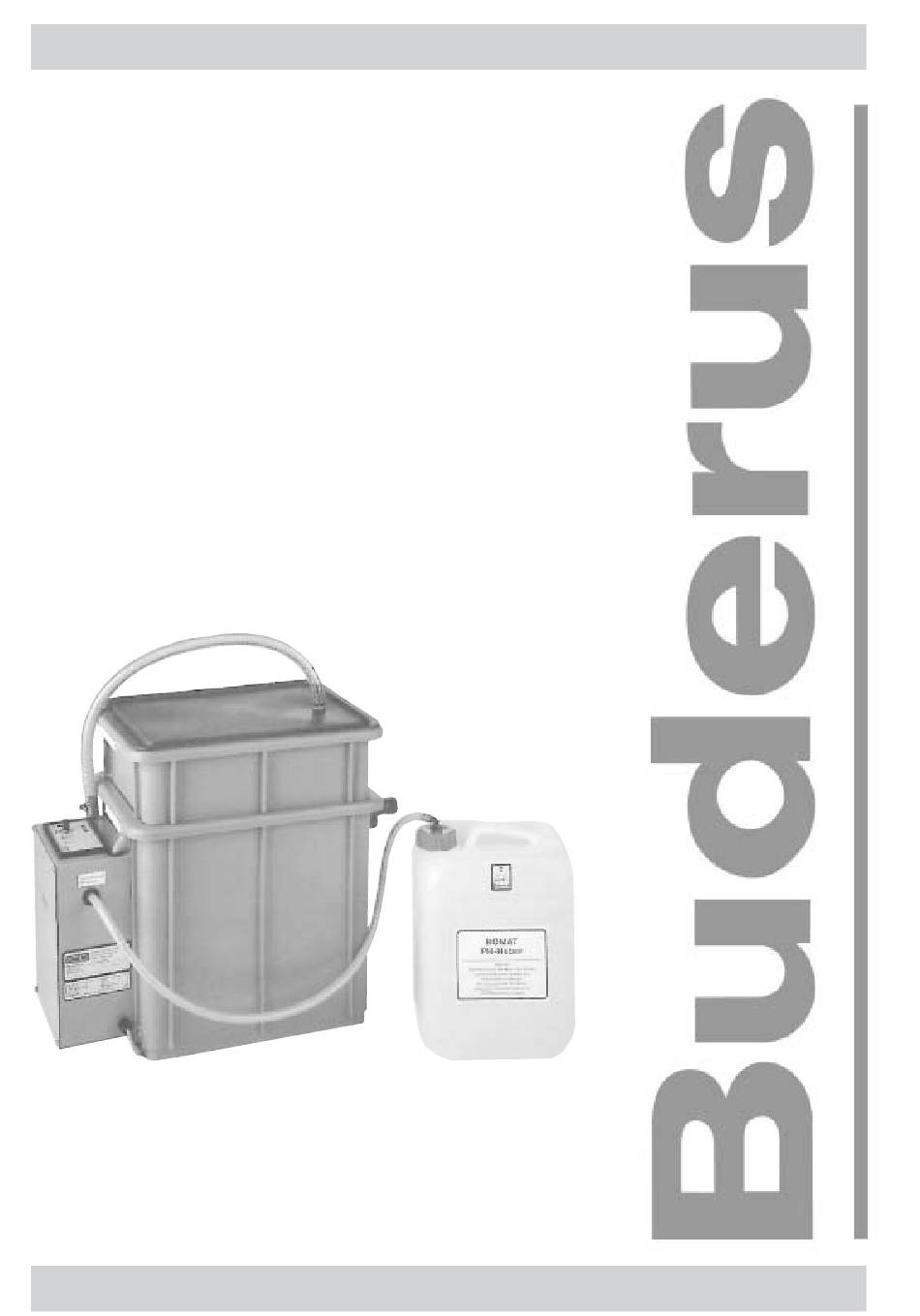

- Seite 1 6301 3694 01/2002 Für das Fachhandwerk Montage- und Wartungsanweisung Kondensat Reinigungs- und Neu- tralisationsanlage RNA-E1 Bitte vor Montage und Wartung sorgfältig lesen...
-
Seite 2: Vorwort Vorschriften
Anwendung bestimmt sind und Leistungsmerkmale sowie Sicherheitsanforderungen nicht beeinträchtigen. Technische Änderungen vorbehalten! Durch stetige Weiterentwicklungen können Abbildun- gen, Funktionsschritte und technische Daten gering- fügig abweichen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung RNA-E1• Ausgabe 08/2001... -
Seite 3: Inhaltsverzeichnis
..........Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung RNA-E1 • Ausgabe 08/2001... -
Seite 4: Vorschriften, Richtlinien
Einsatz einer Reinigungs- und Neutralisationsanlage erforderlich. Funktionsbeschreibung Mittels der Dosierpumpe im Pumpengehäuse (Abb.1, ) der RNA-E1 wird aus dem Kanister (Abb.1, ) Neutralisationsmittel in den Hauptbehälter (Abb.1, Pos ) gepumpt. Das Kondensat aus Öl- Brennwert-Wärmetauscher und Abgasleitung gelangt über den Kondensateintritt (Abb.1, Pos... -
Seite 5: Montage
Montage Montage Lieferumfang Die Lieferung der RNA-E1 erfolgt inkl. Neutralisations- mittel: 1 Karton: RNA-E1 Behälter mit Pumpengehäuse Kondensatfilterbehälter mit Deckel und 1 Filtermatte, 30 Liter Kanister, 1 Saugschlauch ø 12 mm, Länge 100 cm (Abb. 4, Pos. 1 Verbindungsschlauch ø 20 mm, Länge 60 cm (Abb. -
Seite 6: Montage
Schlauchstutzen verbinden (aufschieben). Kunst- stoffspiralanschluss DN40/DN25 (Abb.1, Pos ) mit dem Öl-Brennwert-Wärmetauscher und dem Konden- sateintritt (Abb. 4, Pos ) der RNA-E1 verbinden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung RNA-E1 • Ausgabe 08/2001... -
Seite 7: Inbetriebnahme
Zeit Verbindungsschläuche auf Dichtheit prüfen. Im Anschluss beginnt der automatische Dosiervor- gang. Gegebenenfalls die Saugleitung (Abb. 4, Pos zwischen dem Kanister und der RNA-E1 durch Be- tätigen der „man.Dos.“-Taste (Abb. 3, Pos ) restlos entlüften. Dazu die Kunststoffkappe entfernen, und Taste mittels Stift (Schraubendreher) betätigen. -
Seite 8: Einstellung Der Dosierung
): Der pH-Wert sollte über 6,5 liegen. ANWENDERHINWEIS Nach Neu-Inbetriebnahme ist die pH-Wert- Buderus messung am Kondensataustritt (Abb. 4, ) erst nach 5 Pumpvorgängen aussage- kräftig. Abb.4: Funktionsbeschreibung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung RNA-E1 • Ausgabe 08/2001... -
Seite 9: Wartung
Der Füllstand des Kanisters ist mind. 4 mal jährlich zu prüfen. Der pH-Wert der Anlage vor und nach der RNA-E1 sollte bei jeder Prüfung gemessen werden, um ggf. einen Korrektur der Dosiermenge vornehmen zu können. Basis- und Filterbehälter sowie Zu- und Ablaufschlauch der RNA-E1 sollten mindestens ein- mal jährlich gereinigt werden. - Seite 10 Filtermatte austauschen Hauptbehälter reinigen Funktionsprüfung Wartung bestätigen (Firmenstempel und Unterschrift) * Nachfüllen: 2 mal 50 ml (Schaufel) pH-Heber Granulat pro Liter Wasser auffüllen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung RNA-E1 • Ausgabe 08/2001...
-
Seite 11: Technische Daten
Füllvolumen min.: ca. 5 Liter Netzanschluss: 230 V/50 HZ Anschlußstutzen: Durchmesser 25 mm Neutralisationsleistung max: 50 l/h Ausgelegt für max. Kesselleistung: 500 kW Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung RNA-E1 • Ausgabe 08/2001...
