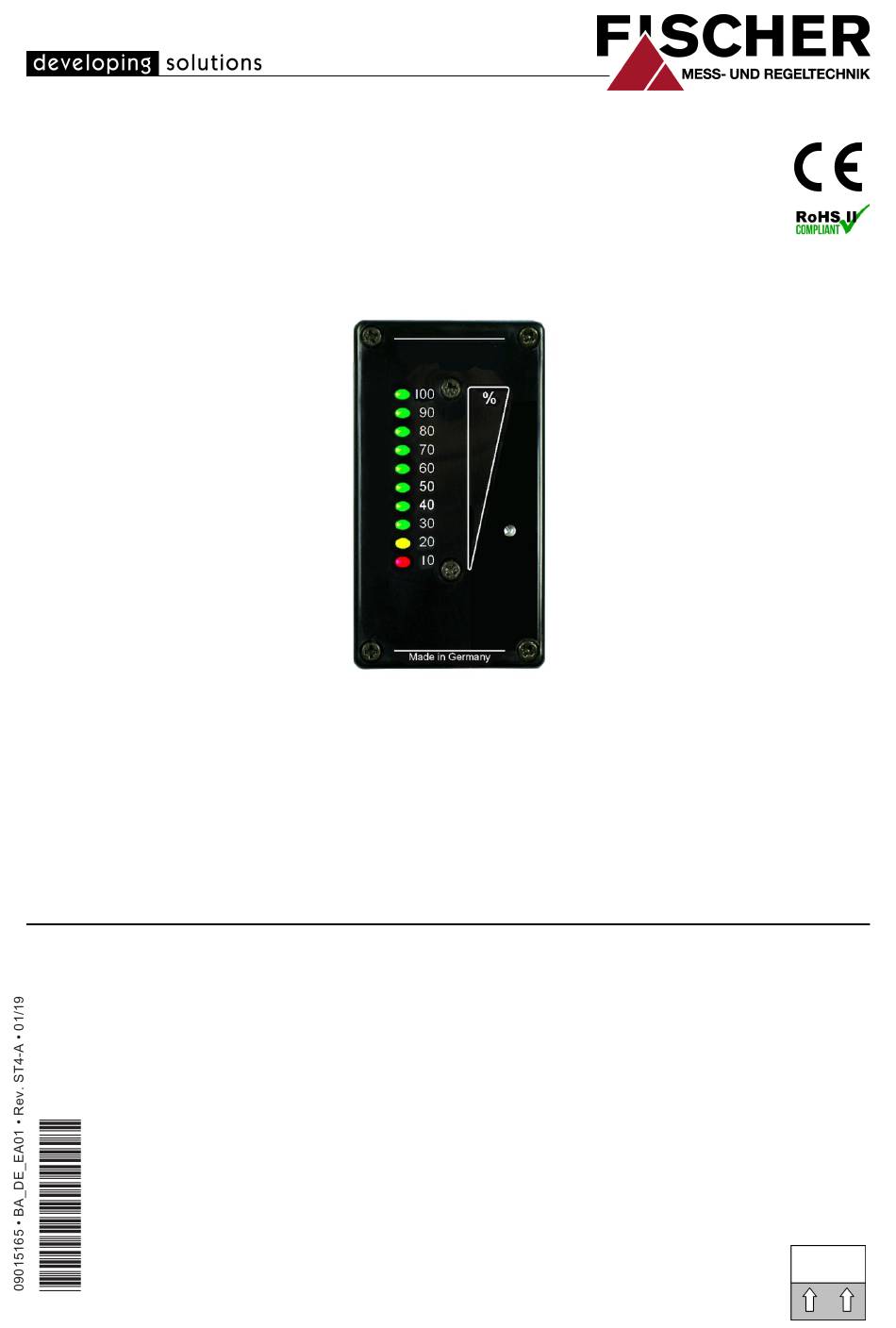

Betriebsanleitung EA01 LED Tank Display...
Seite 2
Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Doku- ments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem ande- ren Verfahren) ohne schriftliche Genehmigung der Fa. FISCHER Mess- und Regeltechnik GmbH, Bad Salzuflen, reproduziert oder unter Verwendung elek- tronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1 Sicherheitshinweise 1.1 Allgemeines Diese Betriebsanleitung enthält grundlegende und unbedingt zu beachtende Hinweise für Installation, Betrieb und Wartung des Gerätes. Sie ist unbedingt vor der Montage und Inbetriebnahme des Gerätes vom Monteur, dem Betreiber sowie dem zuständigen Fachpersonal zu lesen.
FISCHER Mess- und Regeltechnik GmbH Sicherheitshinweise | 1 1.6 Unzulässige Betriebsweisen Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwen- dung gewährleistet. Die Geräteausführung muss dem in der Anlage verwende- ten Medium angepasst sein. Die in den technischen Daten angegebenen Grenzwerte dürfen nicht überschritten werden.
3 Batterie 4 Fotosensor 2.4 Aufbau und Wirkungsweise Das LED Tank Display EA01 wurde speziell für den rauen Einsatz in Feuerwehr Fahrzeugen konzipiert und dient der genauen Fernanzeige des Füllstandes von Wasser- und Schaumtanks. Der Füllstand des Tanks wird mit 10 superhellen Leuchtdioden als leuchtendes Band dreifarbig (rot/gelb/grün) dargestellt, wobei Zwischenstände durch Hellig-...
FISCHER Mess- und Regeltechnik GmbH Montage | 3 3 Montage GEFAHR Das EA01 darf nicht an Orten betrieben werden, an denen die Ge- fahr einer Gas- oder Staub-Explosion besteht. 3.1 Tafeleinbau Das EA01 LED Tankdisplay ist für den Einbau in Anzeigetafeln konzipiert. Die Maße für den Tafelausschnitt entnehmen Sie bitte der Maßzeichnung im Ab-...
Seite 8
3 | Montage FISCHER Mess- und Regeltechnik GmbH Die Anzeigeeinheit zeigt keine Reaktion. Die Sicherung ist defekt. Der Batterieanschluss ist fehlerhaft. Die Signalleitung vom Füllstandsensor ist unterbrochen oder hat einen Kurzschluss gegen Masse. Die Anzeigeeinheit zeigt immer 100 % an.
4 Instandhaltung 4.1 Wartung Das Gerät ist wartungsfrei. Um einen zuverlässigen Betrieb sicherzustellen, empfehlen wir dennoch eine regelmäßige Prüfung des EA01 in den folgenden Punkten: • Überprüfung der Funktion in Verbindung mit dem Füllstandsensor. • Reinigung des Fotosensors mit einem fusselfreien feuchten Tuch.
5 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 5 Technische Daten Nennspannung 12V – 24V DC Zul. Betriebsspannung U 8,5 V … 32 V Bordspannung Stromaufnahme < 15 mA bei Dunkelheit < 60 mA (max.) bei Sonneneinstrahlung Eingangssignal 0 … 10 V 4 …...
Seite 11
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 5 Tafelausschnitt Abb. 4: Tafelausschnitt Bestellkennzeichen Kennzeichen Nr. Eingangssignal 0 … 10 V 4 … 20 mA Frontplatte Neutral Ohne Frontplatte Betriebsanzeige Ohne Betriebsanzeige Mit Betriebsanzeige (Kennzeichen Nr.) 12 – 24 V BA_DE_EA01...
