SOUNDMASTER highline DFF-1 Bedienungsanleitung
Inhaltszusammenfassung für SOUNDMASTER highline DFF-1

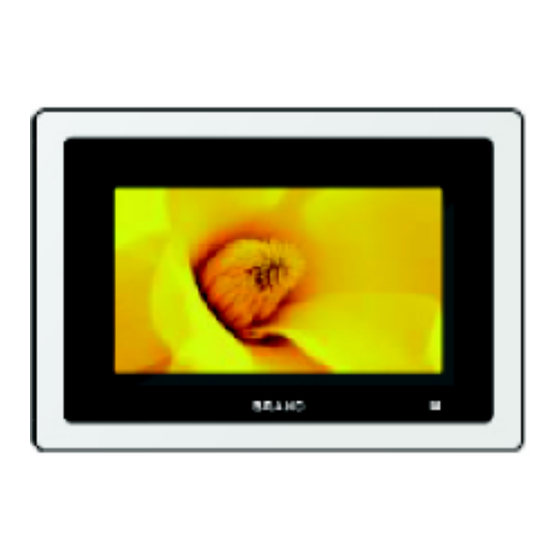

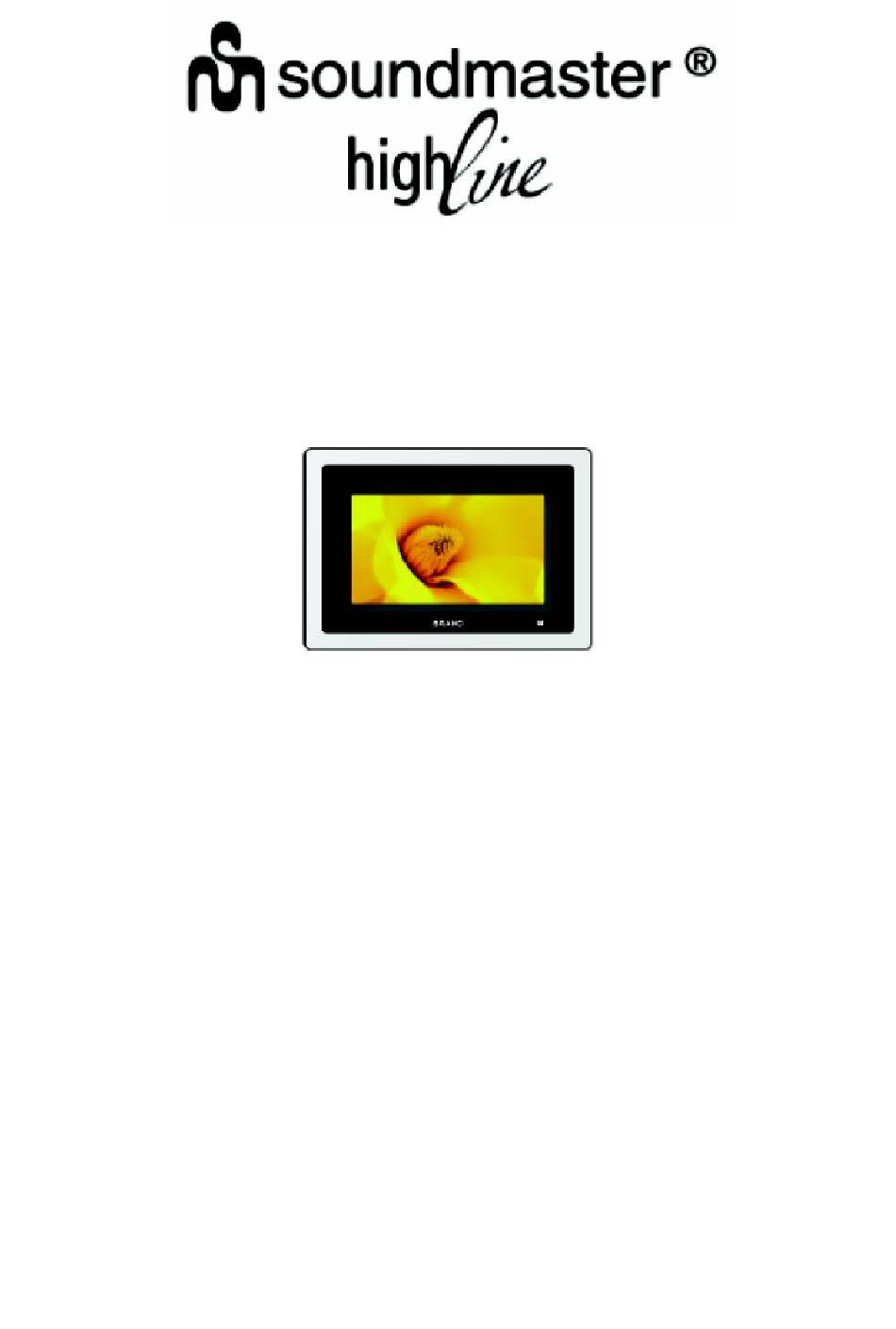

- Seite 1 DIGITALER BILDERRAHMEN MIT DVB-T RECEIVER MODELL-NR.: DFF-1 Bedienungsanleitung LESEN SIE DIE BEDIENUNGSANLEITUNG VOR DEM GEBRAUCH DURCH UND BEWAHREN SIE DIESE GUT AUF.
-
Seite 2: Wichtige Anleitungen
WICHTIGE ANLEITUNGEN ACHTUNG STROMSCHLAGGEFAHR NICHT ÖFFNEN ACHTUNG: ZUR VERMEIDUNG VON STROMSCHLÄGEN: ABDECKUNG (ODER RÜCKSEITE) NICHT ABNEHMEN. ES BEFINDEN SICH IM INNEREN KEINE VOM VERBRAUCHER ZU WARTENDEN TEILE. VERWENDEN SIE NUR EMPFOHLENES ZUBEHÖR. LASSEN SIE REPARATUREN NUR VON FACHKRÄFTEN DURCHFÜHREN. DER DIGITALE BILDERRAHMEN IST NUR FÜR DEN INNENRAUM-GEBRAUCH GEEIGNET! GERÄT VOR REGEN ODER FEUCHTIGKEIT SCHÜTZEN, UM DIE GEFAHR EINES STROMSCHLAGS ODER FEUERS ZU VERMEIDEN. -
Seite 3: Eigenschaften
EIGENSCHAFTEN VIELEN DANK, DASS SIE SICH FÜR DEN KAUF DIESES GERÄTS ENTSCHIEDEN HABEN. DIESE BEDIENUNGSANLEITUNG WERDEN SIE BEIM OPTIMALEN GEBRAUCH DES GERÄTS UNTERSTÜTZEN. DAS GERÄT UNTERSTÜTZT DIE FOLGENDEN SPEICHERKARTEN-FORMATE: SD, MMC, MS. -7 Inch TFT LCD - Auflösung: 480x3(RGB)x234 - Unterstützt SD, MMC, MS Kartenlesegeräte. - Unterstützt USB und andere Wechseldatenträger. -
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS WICHTIGE ANLEITUNGEN……………………………………………………………………....1 EIGENSCHAFTEN………………………………………………………………………………………..2 HAUPTGERÄT………………………………………………………………………………………..4-5 FERNBEDIENUNG……………………………………………………………………………....5-7 WESENTLICHE ANSCHLÜSSE………………………………………………………………………...8-9 GRUNDLEGENDE FUNKTIONEN…………………………………………………………………...10-12 HAUPTMENÜ……………………………………………………………………………………..13-23 TECHNISCHE DATEN………………………………………………………………………………..25 PROBLEMBEHANDLUNG………………………………………………………………………..…26 ZUBEHÖR…………………………………………………………………………………......26... -
Seite 5: Hauptgerät
HAUPTGERÄT Vorderansicht TFT-Anzeige Sensor für die Fernbedienung Rückseite 1. Interne, drehbare teleskopische Antenne. 7. OK-Taste: Auswahl bestätigen. 2. FUNKTIONS-Taste: Gerät einschalten oder 8. VOL+: Lautstärke erhöhen. Hauptmenü aufrufen; länger gedrückt halten, um 9. VOL-: Lautstärke verringern. Gerät auszuschalten. 10. LAUTSPRECHER 3. -
Seite 6: Seitenansicht
Seitenansicht 1. AV OUT 2. Kopfhöreranschluss 3. USB-Port 4. Betriebsanzeige 5. SD/MMC/MS Kartenschlitz 6. DC 12V Eingangsbuchse HINWEIS: Karte bitte richtig herum einlegen! FERNBEDIENUNG Batterie einlegen Legen Sie die Batterien anhand der rechten Abbildung ein und beachten Sie die richtige Polarität (+) und (-). ÖFFNEN Lebensdauer der Batterien •... -
Seite 7: Funktionen Der Fernbedienung
Funktionen der Fernbedienung Fernbedienung 1. EINSCHALTEN: Dücken Sie diese Taste zum Einschalten des Hauptmenüs. 2. ZAHLENTASTEN: Drücken Sie diese Tasten, um Zahlenwerte, wie z.B. Titel-, Kapitelnummern usw., einzugeben. 3. ZOOM: Drücken Sie diese Taste, um das Bild maximal um das 4-fache zu vergrößern oder auf ein Minimum von ¼... - Seite 8 Inbetriebnahme der Fernbedienung SENSOR FÜR DIE FERNBEDIENUNG 1. Entfernen Sie vor dem Gebrauch der Fernbedienung die Schutzfolie. 2. Richten Sie die Fernbedienung innerhalb einer Reichweite von 4 m und 60° auf das Gerät (siehe Abbildung rechts). HINWEIS: Die Betriebsreichweite ist abhängig von der Helligkeit im Raum.
-
Seite 9: Wesentliche Anschlüsse
WESENTLICHE ANSCHLÜSSE • Trennen Sie vor dem Anschluss des Adapters (AC) an das Stromnetz alle Kabel vom Hauptgerät. • Lesen Sie die Anleitungen, bevor Sie andere Geräte anschließen. • Wir empfehlen den Anschluss eines TV/DVD-SPIELERS. Anschluss an das Stromnetz HAUPTGERÄT An die Steckdose Adapter (AC) Anschluss externer Signalquellen... -
Seite 10: Anschluss An Ein Fernsehgerät
Anschluss an ein Fernsehgerät TV-Gerät An den Anschluss Video Out (gelb) An den Anschluss Audio Out (rot, weiß) Audio-/Videokabel GERÄT ALS SIGNALQUELLE VERWENDEN... -
Seite 11: Grundlegende Funktionen
GRUNDLEGENDE FUNKTIONEN EIN und AUS Drücken Sie nach der Installation und dem Anschluss des Geräts die Taste STANDBY, um das Gerät einzuschalten. Drücken Sie die Taste erneut, um das Gerät auszuschalten. Einfache Anzeige 1. Wiedergabe beenden: Drücken Sie während der Musikwiedergabe die Stopp-Taste, um die Wiedergabe zu beenden. Drücken Sie während der Bildanzeige die Stopp-Taste, um zur Miniaturbildansicht oder zum Hauptmenü... - Seite 12 9. JPEG-Bilder drehen - Mit der linken Navigationstaste wird das Bild um 90° nach links (entgegen dem Uhrzeigersinn) gedreht; siehe Abbildungen unten: - Mit der rechten Navigationstaste wird das Bild um 90° nach rechts (im Uhrzeigersinn) gedreht; - Bild mit der oberen Navigationstaste horizontal drehen, d.h., das Bild wird von links nach rechts gespiegelt, wobei Ober- und Unterseite nicht geändert werden.
-
Seite 13: Wiedergabe
10. JPEG-Bilder browsen Drücken Sie während der Bildanzeige die Stopp-Taste, um den Browsen-Modus zu öffnen. Es werden 4x5 kleine Bilder angezeigt, um die Bilder ganz einfach per Verzeichnis zu scannen. Wählen Sie ein Bild für die Anzeige; drücken Sie die WIEDERGABE-Taste, um die Slide Show zu starten. -
Seite 14: Hauptmenü
HAUPTMENÜ Schalten Sie das Gerät ein. Wählen Sie eine aus neun Funktionen: Bild, Musik, Bild+Musik, Film, Setup, Kalender, Uhrzeit, Alarm, DVB, Bearbeiten und Favoriten. Bewegen Sie den Cursor mit den Navigationstasten hoch/runter/links/rechts auf die entsprechende Funktion; drücken Sie ENTER, um das dazugehörige Menü zu öffnen. - Seite 15 Im Bild-Modus können nur Bilder (im JPEG-Format) Setup-Modus einzuschalten. abgespielt werden. Wenn Sie die automatische Bildwiedergabe einschalten, wird das Gerät die Bilder im Bildmodus automatisch abspielen. -Im MUSIK-Menü unterstützt das Gerät für die Wiedergabe nur MP3/WMA-Formate. Bild+Musik WIEDERGABE-SETUP: Nachdem das Speichergerät richtig angeschlossen und gelesen wurde, wird das Gerät die auf dem Speichermedium befindlichen Bilder und Musikdateien gleichzeitig abspielen.
- Seite 16 (3) Bildschirmanzeige (1) LOGO Bild an den Bildschirm anpassen oder Wählen Sie zwischen Standard- und Lieblingslogo. Vollbildmodus. (4) Browsen (2) MEDIA Wechseln Sie zum Browsen zwischen der Abhängig von der Karte oder vom USB-Stift. Miniaturansicht und dem Dateimanager. 4. BEENDEN DVB Setup-Seite (im DVB-Modus) 1.
- Seite 17 sind die gleichen wie bei TV-Sendern. (3) SORTIEREN Sie können Sender in der Liste nach Namen, Service-ID oder Nummer sortieren. Verschieben Mit dieser Funktion können Sie die Reihenfolge in der Senderliste verändern. Wählen Sie auf einem Sender die Einstellung Verschieben; es erscheint die Anzeige .
- Seite 18 Passworts erfolgen. (2) Manuelle Suche (2) Kindersicherung Wählen Sie diese Option, um manuell nach Sie können die Funktionen der Kindersicherung und bestimmten Sendern zu suchen. Sie müssen dem Sender sperren miteinander kombinieren, um System die Nummern der gesuchten Sender zur Sender zu sperren.
- Seite 19 Mit dieser Funktion können Sie die Zeit einstellen, zu 4. Systemeinstellung der Sender gewechselt werden sollen. Sie können maximal 10 Sender programmieren. 5. BEENDEN Drücken Sie die Beenden-Taste, um vom DVB-Setup zum Hauptmenü zurückzukehren. Systemeinstellungen Land 1. Setup der Sprachen Wählen Sie diese Option, um das Land einzustellen, (1) OSD in dem Sie das DVB-Signal empfangen.
- Seite 20 DVD-Modus zurückgesetzt. 3. Präferenzen (1) Ul 4. Beenden BEENDEN Kalender Wählen Sie Kalender im Hauptmenü und öffnen Sie Einstellungen zum Hintergrund. mit ENTER dessen Untermenü. Sie können zwischen 4 verschiedenen Einstellungen - Anzeige: Anzeige des aktuell eingestellten wählen. Datum-Systems. Mit den Navigationstasten Hoch/Runter können Sie die Monate, mit den Navigationstasten Links/Rechts die Jahre anzeigen.
- Seite 21 Uhrzeit -Anzeige: Anzeige des Datums oder der Uhrzeit & Kalender. - Zeit einstellen: Ändern Sie mit den Navigationstasten Hoch/Runter den Wert und bewegen Sie den Cursor mit den Navigationstasten Links/Rechts an die Position, die geändert werden soll. - Beenden: Setup-Menü verlassen. Hinweis: Die Zeit wird mit der Klassifizierung AM und PM angezeigt.
- Seite 22 DVB-T Beim Erstgebrauch erscheint auf dem Bildschirm die Anzeige Erstmalige Installation. Sie werden durch die Erstinstallation des DVB-Systems geführt. Wählen Sie zunächst die Einstellung JA und bestätigen Sie mit ENTER. Das System wird die Erstinstallation durchführen. Geben Sie anschließend die regionalen Informationen ein, wie z.B. Land, OSD-Sprache und Zeitzone. Das DVB-System wird anhand der Informationen automatisch nach Sendern suchen.
- Seite 23 Drücken Sie während der Wiedergabe die Taste SETUP; das Gerät öffnet das Hauptmenü. Der DVD-Setup ist nun nicht mehr verfügbar. Wählen Sie das DVB-Menü, um den DVB-Setup zu öffnen. HINWEIS: Das DVB-Setupmenü wurde ausführlich im Abschnitt SETUP des Hauptmenüs erläutert. Wesentliche Funktionen Sender einschalten Mit den Tasten CH-/CH+ können Sie die vorhergehenden/nächsten Sender einschalten;...
- Seite 24 Wählen Sie mit den Navigationstasten Hoch/Runter Ihre Lieblingsbilder; bestätigen Sie mit der Taste WIEDERGABE/PAUSE; um die ausgewählten Bilder erscheint ein roter Rahmen. Drücken Sie WIEDERGABE/PAUSE erneut, um die Auswahl rückgängig zu machen. Drücken Sie nach Ihrer Auswahl die Rechte/Linke Navigationstaste auf dem Feld SPEICHERN, um die ausgewählten Bilder zu speichern.
- Seite 25 TFT-MODUS - Öffnen Sie mit der Taste TFT-MODUS den TFT-MODUS. Folgende Anzeige erscheint auf dem Bildschirm: - Drücken Sie wiederholt TFT-MODUS, um die Einstellung, die Sie ändern möchten, aufzurufen. Wählen Sie zwischen (Helligkeit), (Kontrast), (Hue), (Sättigung). - Nehmen Sie mit den Navigationstasten LINKS/RECHTS Einstellungen von -8~8 vor. - Drücken Sie die TFT-Taste, um den Modus zu beenden.
-
Seite 26: Technische Daten
TECHNISCHE DATEN 7 INCH 16:9 FARB-TFT LED DISPLAY: AC Adapter NETZANSCHLUSS: AC100-240V~50/60HZ DC12V 800mA STROMVERSORGUNG: ≤9.6W STROMVERBRAUCH: 7M, 8M, 7/8M Hz, DVB-SENDERBEREICH: 177.5-858MHz FREQUENZBEREICH: 1440 (H) X 234 (V) AUFLÖSUNG: 8ohm x 2 LAUTSPRECHER: 1Vp-p VIDEO OUTPUT: 1.8V AUDIO OUTPUT: (0.3V) KOPFHÖRER OUTPUT: Technische Daten unterliegen unangekündigten Änderungen. -
Seite 27: Problembehandlung
PROBLEMBEHANDLUNG Bevor Sie fachmännischen Rat suchen, informieren Sie sich bitte in der untenstehenden Tabelle über mögliche Ursachen von Problemen, die beim Betrieb auftreten. Manchmal können Probleme durch einfache Tests oder Änderungen beseitigt und der normale Betrieb wiederhergestellt werden. Problem Behebung Kein Strom Stecken Sie den Adapter fest in die Steckdose.
