Verbindungskabel einstecken
Das Modul ist mit 15 speziell entworfenen Verbindungskabeln mit
FireFly-Clip ausgestattet, welche den Anschluss von bis zu 15 Feu-
erwerkskörpern gleichzeitig ermöglichen. Versuchen Sie nicht,
diese zu modifizieren oder die Drähte abzuisolieren. Dies könnte
einen Kurzschluss des Moduls zur Folge haben.
1. Stecken Sie das Verbindungskabel in einen der Eingänge an den
Seiten des Moduls.
2. Beachten Sie die dreieckige Markierung rechts auf dem Ge-
häuse, die den Kanal mit der Nummer 1 kennzeichnet.
3. Ist das Verbindungskabel ordnungsgemäß mit dem Modul ver-
bunden, leuchten sowohl die grüne, als auch die rote Kontroll-
leuchte auf.
4. Ist das Verbindungskabel nicht ordnungsgemäß an das Modul
angeschlossen oder die Heizspirale innerhalb des Clips defekt,
werden nicht beide Kontrollleuchten aufleuchten. Kann das

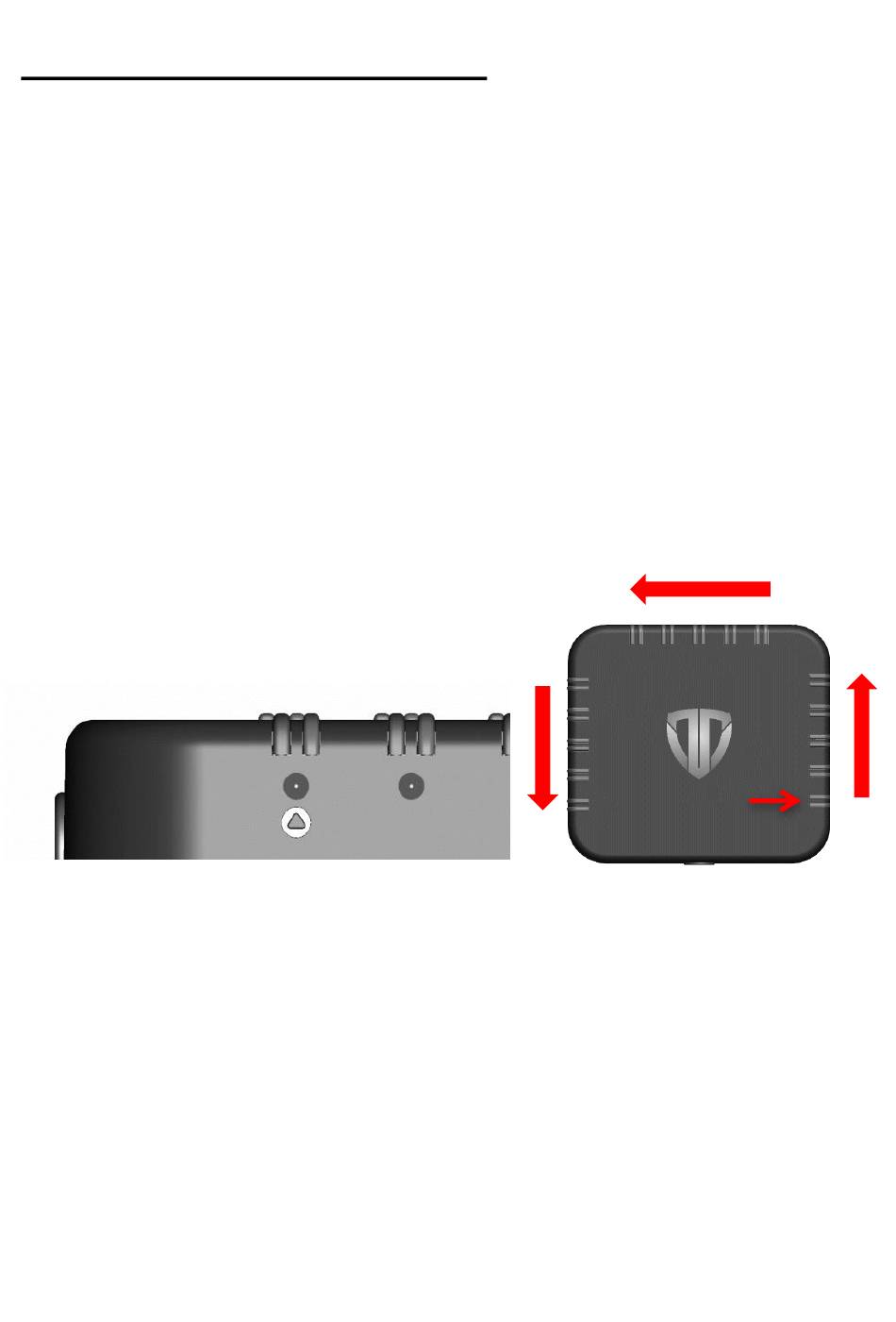

Abbildung 1: Kennzeichnung Kanal 1
Abbildung 2: Reihenfolge der Kanäle
12
Kanal 1
