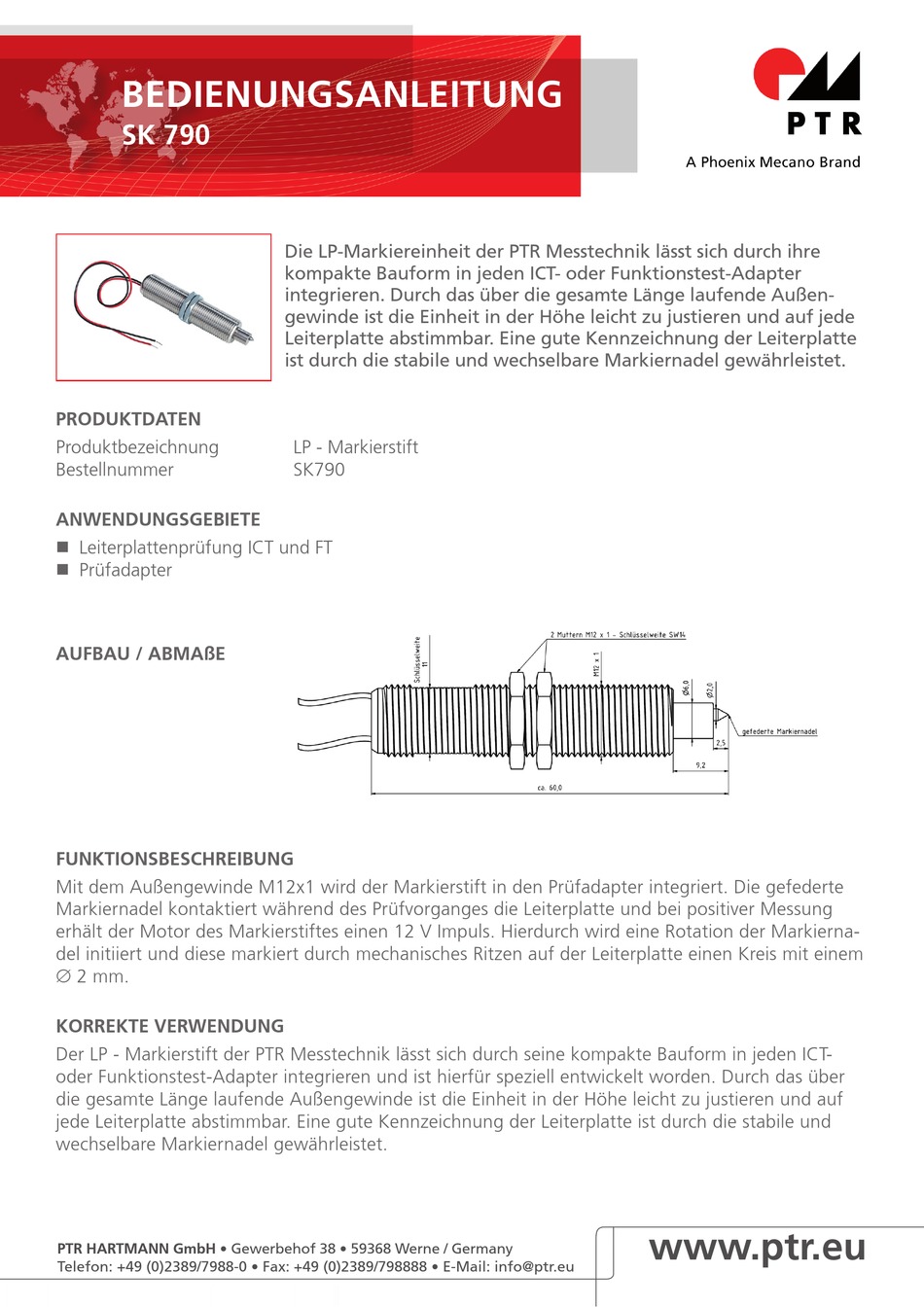

PTR SK790 Bedienungsanleitung

BEDIENUNGSANLEITUNG
SK 790
PRODUKTDATEN
Produktbezeichnung
Bestellnummer
ANWENDUNGSGEBIETE
 Leiterplattenprüfung ICT und FT
 Prüfadapter
AUFBAU / ABMAßE
FUNKTIONSBESCHREIBUNG
Mit dem Außengewinde M12x1 wird der Markierstift in den Prüfadapter integriert. Die gefederte
Markiernadel kontaktiert während des Prüfvorganges die Leiterplatte und bei positiver Messung
erhält der Motor des Markierstiftes einen 12 V Impuls. Hierdurch wird eine Rotation der Markierna-
del initiiert und diese markiert durch mechanisches Ritzen auf der Leiterplatte einen Kreis mit einem
∅ 2 mm.
KORREKTE VERWENDUNG
Der LP - Markierstift der PTR Messtechnik lässt sich durch seine kompakte Bauform in jeden ICT-
oder Funktionstest-Adapter integrieren und ist hierfür speziell entwickelt worden. Durch das über
die gesamte Länge laufende Außengewinde ist die Einheit in der Höhe leicht zu justieren und auf
jede Leiterplatte abstimmbar. Eine gute Kennzeichnung der Leiterplatte ist durch die stabile und
wechselbare Markiernadel gewährleistet.
PTR HARTMANN GmbH • Gewerbehof 38 • 59368 Werne / Germany
Telefon: +49 (0)2389/7988-0 • Fax: +49 (0)2389/798888 • E-Mail: info@ptr.eu
Die LP-Markiereinheit der PTR Messtechnik lässt sich durch ihre
kompakte Bauform in jeden ICT- oder Funktionstest-Adapter
integrieren. Durch das über die gesamte Länge laufende Außen-
gewinde ist die Einheit in der Höhe leicht zu justieren und auf jede
Leiterplatte abstimmbar. Eine gute Kennzeichnung der Leiterplatte
ist durch die stabile und wechselbare Markiernadel gewährleistet.
LP - Markierstift
SK790
