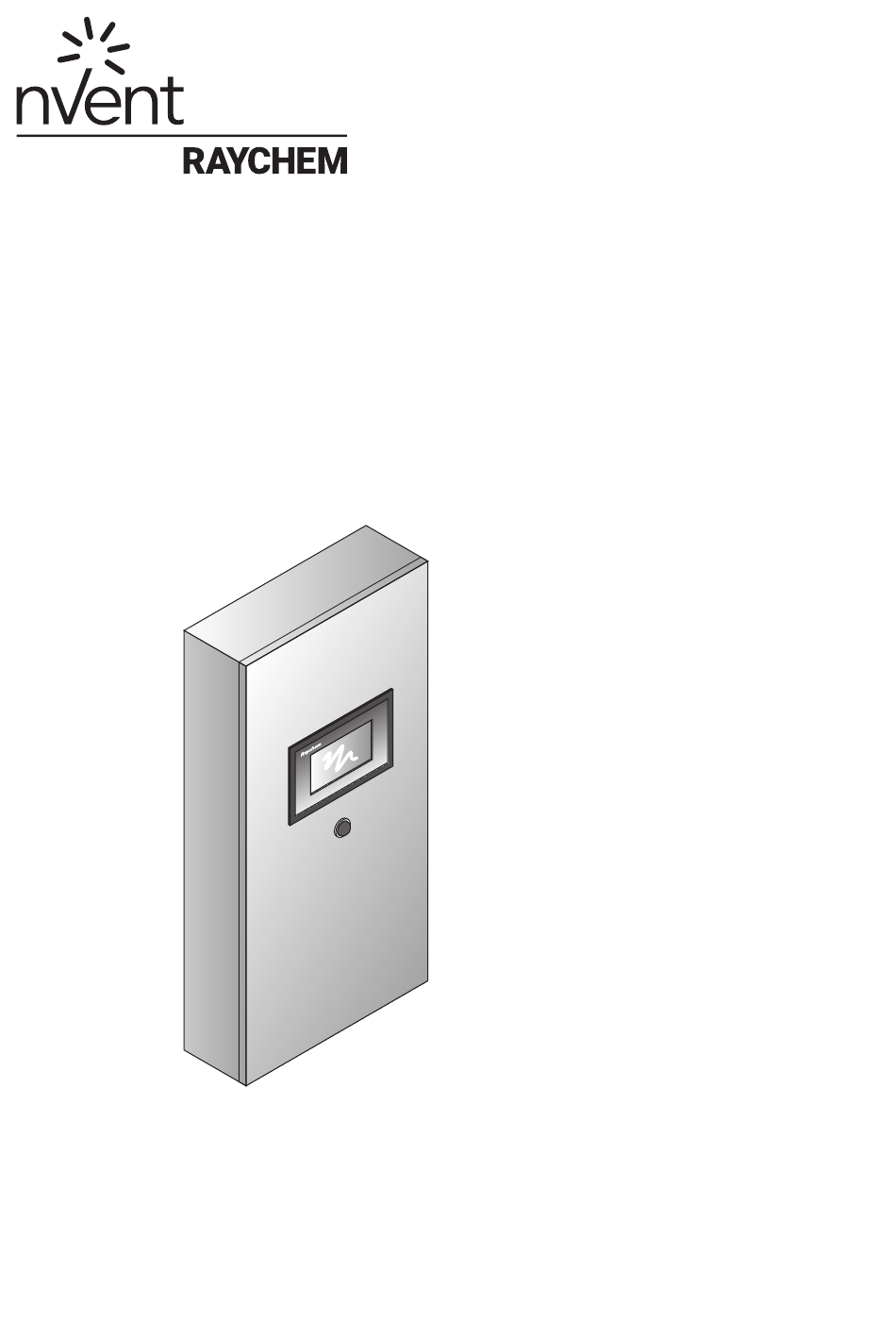

- Seite 1 NGC-UIT-ORD / NGC-UIT-OUT Installation Manual Montageanleitung Manuel d’installation...
- Seite 2 For English text, go to page 3 Für Deutsch, siehe Seite 11 Pour la version française, voir page 19 2 | nVent.com...
- Seite 9 6 mm (0.24 in) 47 mm (1.84 in) 76 mm (3.0 in) 47 mm (1.84 in) 141 mm (5.54 in) ø 5 mm (18 in) 10 places 6 mm (0.24 in) nVent.com | 9...
- Seite 10 10 | nVent.com...
- Seite 11 54 (NEMA 12) auf. Die beste Lesbarkeit bietet das Display jedoch im Innenbereich oder wenn es vor direkter Sonneneinstrahlung geschützt ist. Das NGC-UIT-OUT weist die Schutzart IP 56 (NEMA 4X) auf. Sämtliche für den Einbau in einen geeigneten Schaltschrank benötigten Befestigungsteile werden mitgeliefert.
-
Seite 12: Übersicht Montageanleitung Ngc-Uit
CB39 CB40 CB42 Das NGC-UIT muss, damit es problemlos ablesbar ist, an der Schaltschranktüre in Augenhöhe eingebaut werden. Beim NGC-UIT handelt es sich um eine elektronische Baugruppe, welche weder starken Magnetfeldern noch übermäßigen Vibrationen ausgesetzt werden darf. 12 | nVent.com... -
Seite 13: Einbauausschnitt Anfertigen Und Ngc-Uit An Der In Der Schaltschranktüre Montieren
• Nachdem Touchpanel und Dichtung richtig positioniert wurden, ziehen Sie die Muttern mit einem 11/32-Zoll- Steckschlüssel auf ein Drehmoment von 1,13 Nm (Newton-Meter) fest. Ziehen Sie sie nicht übermäßig fest an, da die Befestigungsteile sonst beschädigt werden könnten. nVent.com | 13... -
Seite 14: Leuchte Sammelstörmeldung Montieren
N/L2 (typisch) AC 100 bis 240 V ±10 % 10/100 Ethernet RS-232 (DCE) Local Relay 1 Relay 2 Relay 3 Field Remote RS-485 Anschlüsse Alarm-Relaisausgänge Betriebsspannung Anmerkung: Die Relais sind drahtbruchsicher (in eingeschaltetem Zustand, keine Störung) dargestellt. 14 | nVent.com... -
Seite 15: Servicearbeiten
E. Servicearbeiten Das NGC-UIT enthält keine vom Benutzer zu wartenden Teile. Wenden Sie sich an den Vertreter von nVent, falls Wartungsarbeiten anfallen oder eine Autorisierungsnummer benötigt wird. F. Reinigung Seitenansicht Der Touchscreen-Bereich des NGC-UIT kann mit einem feuchten oder trockenen Tuch gereinigt werden. Verschmutzung, Staub und Fett lassen sich mit handelsüblichem Fensterreiniger leicht... - Seite 16 Diese Seite wurde absichtlich leer gelassen 16 | nVent.com...
