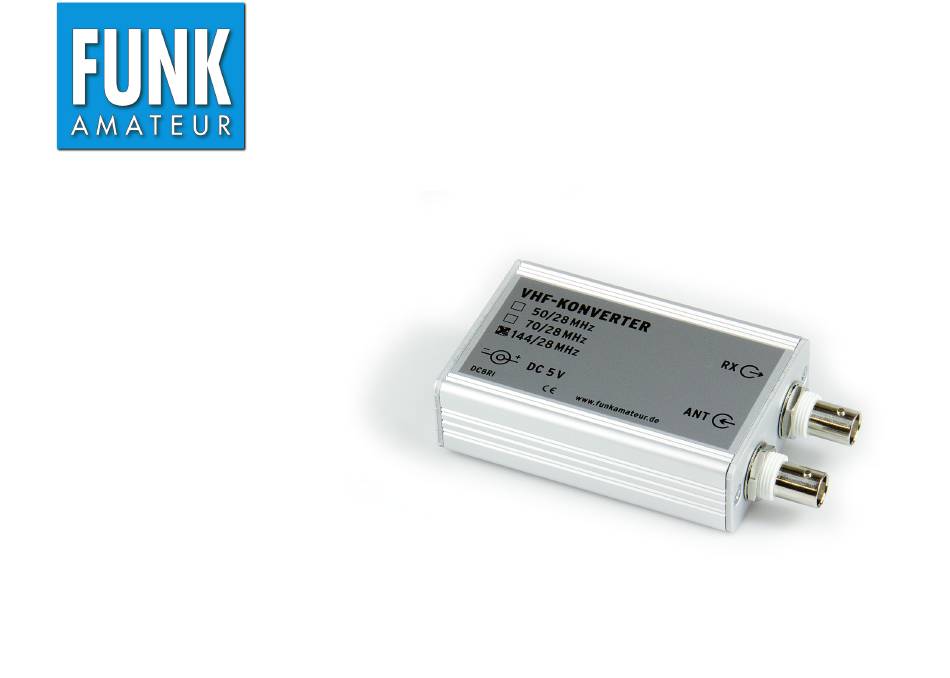

- Seite 1 VHF-Empfangskonverter Serie >FA-CV< Komplettbausatz für einen VHF-Empfangskonverter für 50 MHz, 70 MHz oder 144 MHz auf 28 MHz Bauanleitung...
- Seite 3 Bauanleitung zu den VHF-Empfangskonvertern der Serie »FA-CV« FA LESERSERVICE Viele softwaredefinierte Empfänger im Amateurfunkbereich, wie z. B. das FiFi-SDR, sind nur für eine Ein- gangsfrequenz bis etwa 30 MHz ausgelegt. Zum Empfang höherfre- quenter Amateurfunkbänder ist ein Konverter erforderlich. Das Schaltungskonzept des vorlie- genden VHF-Empfangskonverters ist für einen Frequenzbereich von 50 MHz bis 250 MHz ausgelegt.
- Seite 4 Der vorliegende VHF-Konverter wurde in Für die frequenzbestimmenden Bauteile Tabelle 1: Technische Daten [1] vorgestellt, die technischen Eckdaten wurde die bedrahtete Bauform gewählt. der VHF-Empfangskonverter sind in Tabelle 1 aufgeführt. Das einheit- Sie lassen sich deshalb auch von Lötan- Frequenzbereich* 50…52 MHz liche Schaltungskonzept (Bild 3) gestattet fängern relativ einfach bestücken.
- Seite 5 Bild 2: Bestückte Platinen der Empfangskonverter; links 6 m, Mitte 4 m, rechts 2 m 144…146 MHz 70…70,5 MHz 50…50 MHz 27,5…30 MHz Bild 3: Blockschaltbild des VHF-Konverters; mit entsprechender Filter- und Oszillator- bestückung ist er im Frequenzbereich zwischen 50 MHz und 250 MHz verwendbar. ©...
- Seite 6 Der Bausatz kann auch vom weniger ge- Tabelle 2: Stückliste übten Bastler erfolgreich aufgebaut wer- Variante BX-047 den, wenn er die Löt- und Montagehin- Kurzz. Typ/Wert Anzahl –50 –70 –144 Anmerkung weise der vorliegenden Bauanleitung be- Bu1, Bu2 BNC-Buchse,Print 2 achtet.
- Seite 7 Das Eingangssignal gelangt über Bu1 und Schaltungsbeschreibung einen einfachen Bandpass ohne besonders In Bild 4 ist der Schaltplan des VHF-Kon- gute Weitabselektion, jedoch mit relativ verters zu sehen. Dieser ist für alle drei Va- geringer Dämpfung (Bild 5), auf den Vor- rianten gleich, lediglich der Wert einiger verstärker IC1.
- Seite 8 IC1 hebt das Eingangssignal um etwa 22 Bandbreite lässt sich auf Kosten der dB an. Der eingesetzte MMIC ist mit ei- Durchgangsdämpfung deutlich vermin- nem Arbeitswiderstand von 36 Ω beschal- dern, indem die Kapazität des Koppelkon- tet, es fließen etwa 35 mA Betriebsstrom. densators C18 verringert wird.
- Seite 9 Das sinusförmige Ausgangssignal des Lo- chenden Ausgangsleistung des Oszillator- kaloszillators (LO, Quarzoszillatormodul moduls. XO) gelangt über ein Dämpfungsglied zur Über ein 3-dB-Dämpfungsglied wird das Pegel- und Impedanzanpassung an IC3 Signal am Mischerausgang IF ausgekop- und wird dort um 12 dB verstärkt. Der fol- pelt.
- Seite 10 Bild 7: Gemessene Durchgangsdämpfung der Tiefpässe am Ausgang des Konverters (v.l.n.r.: 6-m-, 4-m-, 2-m-Version) Bestückung der Platine Im Folgenden wird unterstellt, dass keine wendet werden. Der Einsatz von blei- Als Erstes sind die SMD-Sicherung und HF-Messgeräte für einen Filterabgleich freiem Lot ist insbesondere jenen Bastlern die drei MMICs zu bestücken (Bild 8).
- Seite 11 Bild 8: Bestückungsplan der Unterseite des Konverterplatine, die gelben Pfeile kennzeichnen die Position der SMD- Sicherung sowie den jeweiligen Eingangsanschluss der MMICs, der rote und der blaue Pfeil markieren die Anschluss- punkte der provisorischen Stromversorgung; Maßstab 2:1 © Box 73 Amateurfunkservice GmbH 2014 BX-047 •...
- Seite 12 ßend wird die Sicherung mit der Pinzette messen. Sie muss jedes Mal um etwa 40 mA beiden Anschlussdrähte wieder abzulöten. positioniert und am vorverzinnten Pad ansteigen, am Schluss also etwa 120 mA Es folgt die Bestückung der restlichen „angeheftet“. Wenn alles richtig sitzt, lötet betragen.
- Seite 13 Bild 10: Bestückungsplan der Oberseite des Konverterplatine; Maßstab 2:1 © Box 73 Amateurfunkservice GmbH 2014 BX-047 • 11...
- Seite 14 Anschließend nimmt man einen leistungs- tigt, sodass es grundsätzlich genügt, wenn Zum Vorabgleich sind die Kerne der drei starken Lötkolben und erhitzt die vier Löt- der Spulenkern von L5 bündig mit der Filterspulen beim 50-MHz-Konverter et- stellen und das Stück Kupferdraht so, dass Kappe abschließt.
- Seite 15 sen locker verschrauben und sie auf diese trolliert. Sie ist ein wichtiges Indiz dafür, stellbare Quarzoszillatormodul FA-SY1 Weise vor dem Einlöten justieren. ob die MMICs richtig eingebaut wurden bzw. FA-SY2 gut zu gebrauchen. Für die Die Anschlussdrähte der LED sind etwa oder ob es unbeabsichtigte Unterbrechun- Frequenzeinstellung nutzt man entweder 10 mm hinter der Gehäuseunterkante um...
- Seite 16 Bild 14: Gleichspannungsmesspunkte 14 • BX-047 © Box 73 Amateurfunkservice GmbH 2014...
- Seite 17 ten und mit Strom zu versorgen. Dabei aus Diode D1 und Sicherung schützt den Bastler frei, anstelle der gekapselten Fil- dürfen die beiden Stromversorgungsein- Konverter vor Schäden durch Verpolung terspulen und Keramikkondensatoren ent- gänge auf keinen Fall gleichzeitig ge- der Versorgungsspannung. Gegen zu hohe sprechende Luftspulen sowie Kondensa- nutzt werden! Betriebsspannung...
- Seite 18 Bei der Entsorgung dieses Produkts sind die Bestimmungen zum Umgang mit Elektronikschrott zu beachten. Elektronische Geräte gehören keinesfalls in den Hausmüll. 16 • BX-047 © Box 73 Amateurfunkservice GmbH 2014...
- Seite 20 Box 73 Amateurfunkservice GmbH Majakowskiring 38 13156 Berlin www.funkamateur.de Stand: Juni 2014...
