Inhaltszusammenfassung für Verasol Kaltwintergarten

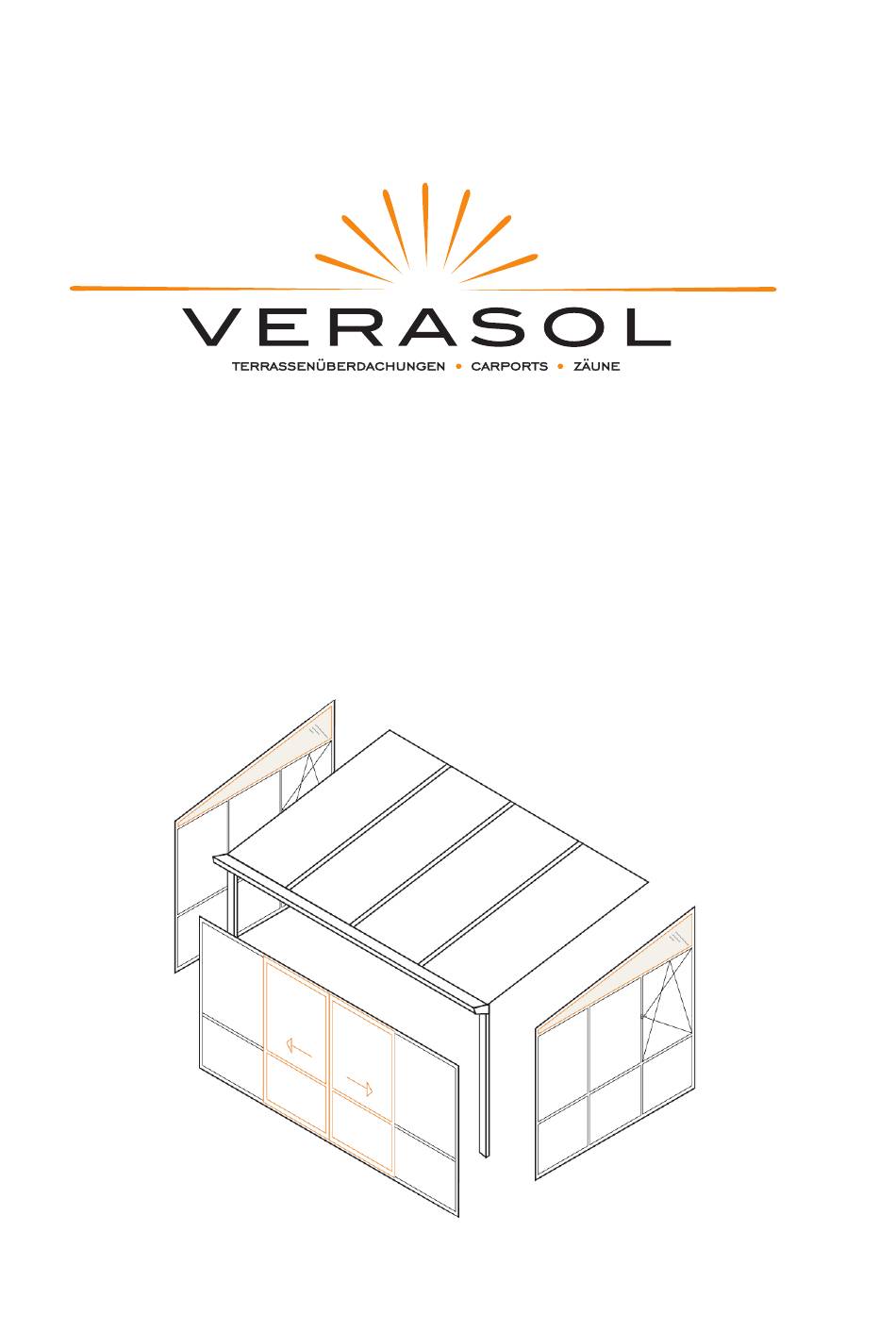

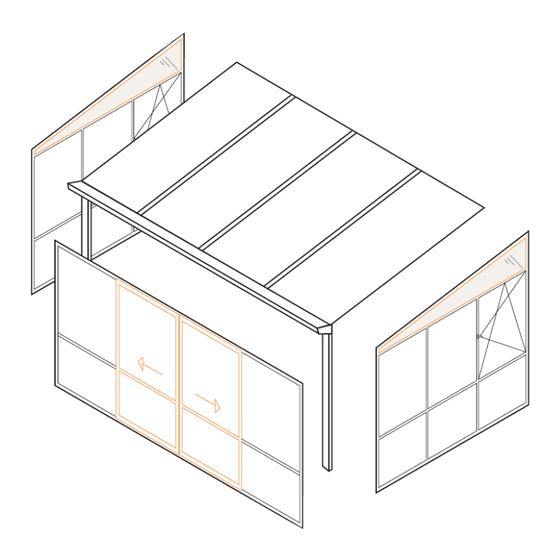

- Seite 1 Montageanweisung Verasol Kaltwintergarten (Front- Seitenelemente)
- Seite 3 B) Punktfundament. A) Montage Kaltwintergarten mit Streifenfundament Ein Streifenfundament für einen Kaltwintergarten zu erstellen macht in vielerlei Hinsicht Sinn. Es lässt sich auf eine einfache Art und Weise ein Untergrund erstellen, der waagerecht ist und somit den weiteren Aufbau erleichtert. Ein großer Vorteil des Streifenfundamentes ist, dass die Bodenplatte wesentlich dünner und mit weniger Bewehrung ausgeführt werden kann.
- Seite 4 Wenn Sie den richtigen Standort für Ihr Kaltwintergarten gewählt haben, können Sie die Lage des Fundamentes mit Hilfe des Fundamentplans bestimmen. Die genaue Lage und die Flucht der Fundamente lassen sich mit Hilfe einer gespannten Maurerschnur genau bestimmen. Nun können Sie mit dem Erdaushub beginnen. Hier benötigt man einen guten Spaten und bei einem steinigen Untergrund eine Spitzhacke.
- Seite 5 Um Sicherheit gegen Rißbildungen zu haben, brauchen Sie noch eine Bewehrung. Als Bewehrung eignen sich am besten Stahlmatten, welche Sie über den Eisenhandel beziehen können. Verteilen Sie diese über die gesamte Querschnittsfläche und schneiden diese falls nötig mit Hilfe eines Seitenschneiders zurecht. Treffen zwei Mattenstücke aufeinander, müssen diese überlappend verlegt werden.
- Seite 6 Anleitung Montage, Abdichtung: EPDM-Dichtung mit Wasser Aluminiumprofil Verbindung 2. Nach der Aushärtung des Fundaments kann die Veranda montiert werden. Sie können hierzu auch auf die Anweisungen der beigefügten DVD zurückgreifen. Sie können für die Befestigung der Pfosten die mitgelieferten Montagewinkel direkt auf dem Betonfundament verwenden.
- Seite 7 3. Die Seitenelemente sollten mindestens am 11 Plätzen gesichert werden (siehe rote Markierungspunkte). 4. Das Frontelement sollten mindestens an diesen 12 Punkten gesichert werden (siehe rote Markierungspunkte). ...
- Seite 8 5. Die Befestigung erfolgt durch Verschraubung in den Aluminiumrahmen; - flansch Seitensparren (oder für den Einbau Rinnenprofil Schiebetüren), - Pfosten, - Wand, - Boden Die Schrauben können in der Nut durch das Aluminium geschraubt werden. Diese Schrauben sind durch die Installation von Glas und Glasleisten später nicht mehr sichtbar.
- Seite 9 Sind die einzelnen Punkte festgelegt, kann man jetzt mit dem Ausschachten der einzelnen Punktfundamente beginnen. Die Abmessungen der Punktfundamente sollte mindestens 30 x 30 cm, besser noch 50 x 50 cm betragen. Je größer und schwerer der Kaltwintergarten, desto größer müssen auch die einzelnen Auflagepunkte sein. Je nach Bodenbeschaffenheit muss vor Ort entschieden werden, ob man eine Schalung für die einzelnen Fundamente verwendet.
- Seite 10 Nach der Aushärtungsphase montieren Sie nun die Veranda. Nach Aufbau der Veranda erstellen Sie das Betonfundament zwischen den Punktfundamenten. Nach Aushärtung des Betons montieren Sie die einzelnen Seiten- und Frontelemente. Befolgen Sie hierbei der Aufbauanleitung der beigefügten DVD. Achten Sie bei der Montage der Veranda auf die Höhenverhältnisse Ihrer Seiten- und Frontelemente, damit Sie bei der späteren Endmontage genau passen.
