POLYBIT Panorama Montageanleitung Seite 2

Panorama selbsttragend 2.0
Montageanleitung – Serie Vision (Glas) und Air (Stab)
mit vollflächiger Füllung
Wichtige Vorbemerkungen
Verlegeplan
Generell wird Panorama mit Verlegeplan und
Stückliste geliefert. Der Verlegeplan ist unbe-
dingt zu beachten und sollte schon vor Beginn
der Arbeiten eingesehen werden.
Mindestauflast
Die Standfestigkeit des Geländersystems basiert
auf einer Mindestauflast. Die Angaben hierzu
entnehmen Sie bitte dem jeweiligen Verlege-
plan.

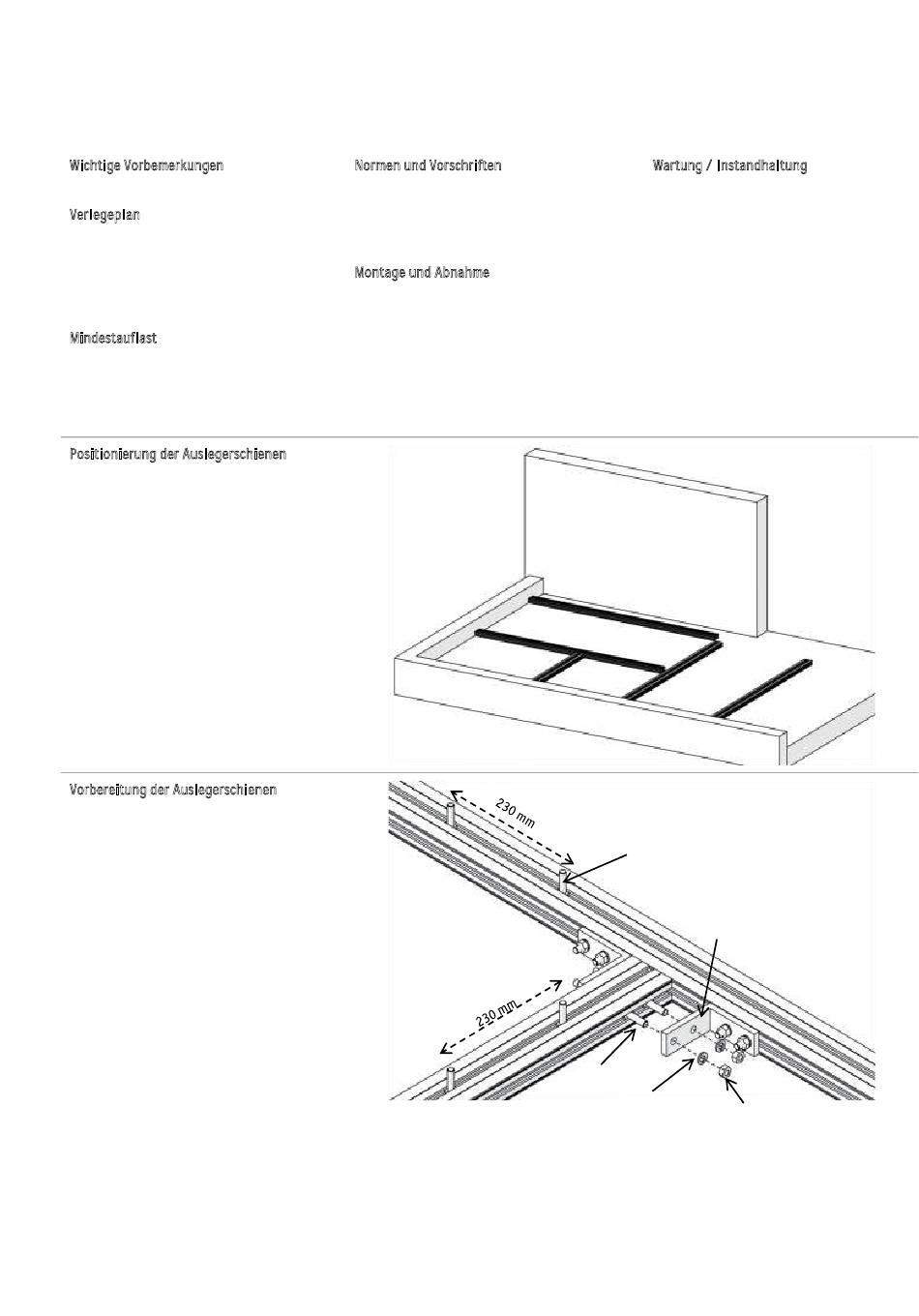

Positionierung der Auslegerschienen
Die Auslegerschienen gemäß Verlegeplan auf
der Dachfläche verteilen.
Vorbereitung der Auslegerschienen
In den Ecken die kurze Schiene mit der Stan-
dardschiene mit Hilfe von 8 Schrauben TX0050,
8 Beilegscheiben TX0026,
8 Muttern TX0005 und 2 Winkeln PA239A verbin-
den.
Die Sechskantmuttern mit einem Drehmoment
von 50 Nm fest anziehen.
Für jeden Geländerfuß 2 Schrauben TX0050 mit
einem Abstand von 230 mm
in die Schienennuten einführen.
Normen und Vorschriften
Bei der Montage der Geländer sind generell die
entsprechenden Sicherheitsnormen und Flach-
dachrichtlinien zu berücksichtigen.
Montage und Abnahme
Die Montagearbeiten sollten von qualifizierten
Fachkräften durchgeführt werden. Die Notwendig-
keit einer individuellen Schutzausrüstung wäh-
rend der Montage ist der Gefährdungsbeurteilung
zu entnehmen.
Nach Abschluss der Arbeiten ist die fachgerechte
Ausführung in einem Abnahmeprotokoll zu doku-
mentieren.
Wartung / Instandhaltung
Die Aluminium-Bauteile des Geländersystems
erfordern keine spezielle Instandhaltung.
Dennoch empfehlen wir eine jährliche Inspek-
tion der Umwehrung, um zu gewährleisten,
dass das Geländer nicht beschädigt wurde und
die Verbindungsstücke noch ordnungsgemäß
befestigt sind.
Die Reinigung der Bauteile kann mit einem
weichen Tuch, etwas Wasser und Spülmittel
erfolgen.
TX0050
PA239A
TX0050
TX0005
TX0026
