moNtaGeaNleituNG
Montagevorbereitung
Haben Sie die ausreichende Traglast der Montage-
fläche geprüft?
Unter www.solardirekt.com finden Sie einige Beispiele
der Gewichtsberechnung.
• Montagefläche auf Beschädigungen prüfen!
• Auf der Dachfläche die Ausrichtung der Anlage
bestimmen (südliche Richtung)
• Montagesystem und Werkzeuge zur Montagefläche
transportieren
Bei den Arbeiten auf der Dachfläche die Sicherheits-
vorschriften beachten.
Trennvlies oder Bautenschutzmatte falls erforderlich als
Untergrund für das SDT VarioTwin Large verwenden.
Bei Kunststofffoliendächern Trennvlies verwenden!
(dient als Trennung zwischen der Kunststoffdachbahn
und der Gummigranulatmatte zur Verhinderung der
Weichmacherwirkung).
Der Einsatz von Bautenschutzmatten verhindert das
Rutschen des SDT VarioTwin Large und schützt die
Dachhaut.

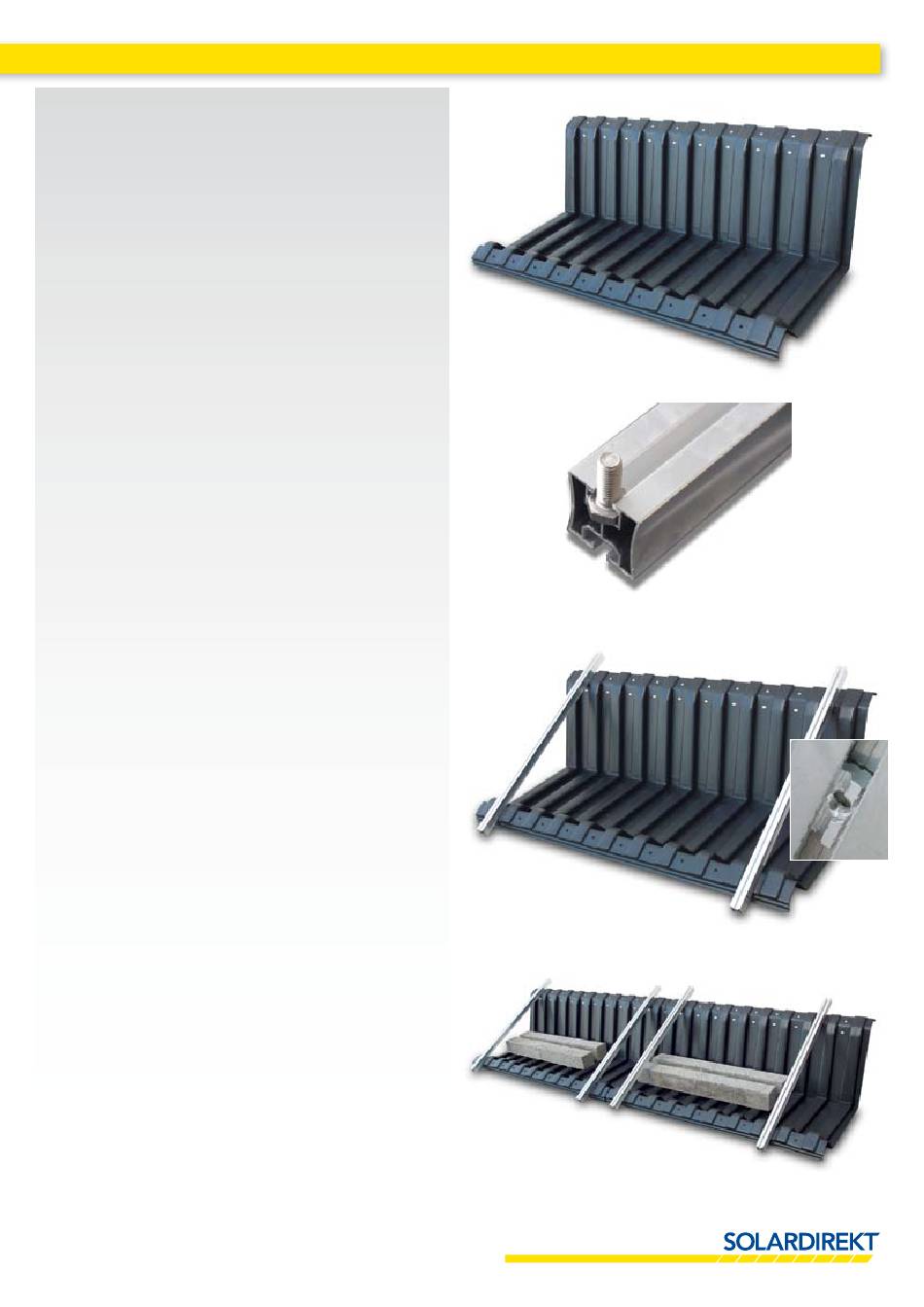

• Legen Sie die Aluminiumprofile vertikal auf das
SDT VarioTwin Large Montagesystem
• Montageprofile gehören nicht zum Lieferumfang!
Separat bei SOLARDIREKT ENEGRY GmbH an-
fragen oder bauseitige Montageprofile (bis zu einer
Breite von 50 mm) einsetzen
• Schraubensatz in die MontageprofIle schieben
• Schrauben auf die Höhe der Befestigungslöcher
vom SDT VarioTwin Large Montagesystem schieben
• Montageprofile drehen, die Schrauben befinden sich
in den Befestigungslöchern
• Schrauben mit Flanschmuttern M 10 von unten
befestigen
• SD Nutenstein in die obere Profilnut zur Aufnahme
der SDM Endklemme einführen
• Füllen Sie nun die entsprechende Menge Ballast in
die SDT VarioTwin Large Montagesysteme, gemäß
der Berechnung zur Ballastierung im Datenblatt
SDT VarioTwin Large
• Das Ballastgewicht ist von meheren Faktoren ab-
hängig. Unter www.solardirekt.com finden Sie einige
Beispiele zur Gewichtsberechnung
