COOLING SYSTEM PRESSURE TEST KIT
MODEL MV4530
USER'S MANUAL
Have a technical question?
If you have questions, or require technical
service, please contact our trained service
technicians at:
1-314-679-4200 ext. 4782
Monday – Friday 7:30 am to 4:15 pm CST
Visit our website at www.mityvac.com for
new products, catalogs, and instructions
for product use.
Need service parts?
To order replacement or service parts, visit us
online at www.mityvacparts.com or call toll free
1-800-992-9898.
MV43-1
NOVEMBER - 2006
Form 822952
Section -
Kapitel
Inhaltsverzeichnis
Inhaltszusammenfassung für Mityvac MV4530
- Seite 29 MV4530 DRUCKTEST-KIT FÜR KÜHLSYSTEME BENUTZERHANDBUCH Haben Sie technische Fragen? Wenn Sie Fragen haben oder technische Dienstleistungen benötigen, wenden Sie sich bitte an unsere technischen Fachkräfte unter: +1 314 679 4200 Durchwahl: 4782 Montag bis Freitag, 7:30 bis 16:15 Uhr Central...
- Seite 30 Inhaltsverzeichnis Wartungsteile ........31 Abbildungen .
-
Seite 31: Wartungsteile

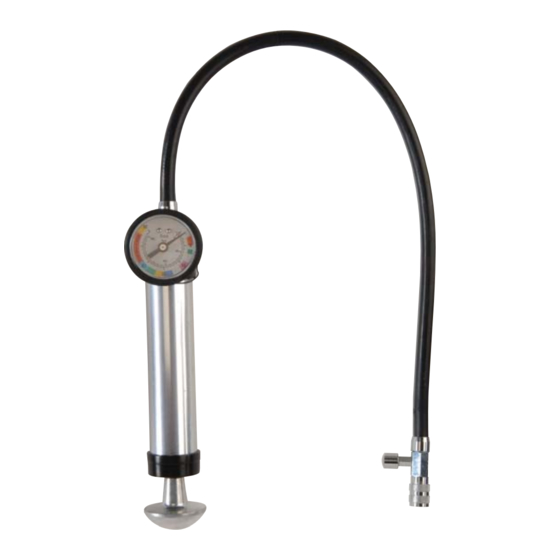

Wartungsteile Artikelnummer Beschreibung 823037 Druckpumpe mit Anzeige 823042 Adapterschlüssel 823037 823042 823043 Stopfen mit Befestigung 823046 Adapter mit tiefem Stutzen 823043 823046 823047 MVA100 O-Ring und Dichtung, MVA101 O-Ring und Dichtung, MVA102 O-Ring und Dichtung, MVA103 O-Ring und Dichtung 823051 Formgepresster Kasten 823047 823051... -
Seite 32: Abbildungen
Prüfen des statischen Drucks Prüfen des Verschlusskappendrucks (ausgeschalteter Motor); Prüfen des dynamischen Drucks (laufender Motor) Druckpumpe mit Anzeige Druckpumpe mit Anzeige Adapter für Bajonettsystem Adapter für Schraubsystem Adapter für Adapter für Bajonettverschlusskappe Schraubverschlusskappe Kühlmittelbehälter Kühler Bajonettverschlusskappe Schraubverschlusskappe Seite - 32 Formular 822952... -
Seite 33: Testanwendung Und -Grundlagen
Test wird mit der in diesem Kit enthaltenen Druckpumpe Adapter durchgeführt, für den Verschlusskappentest werden jedoch Mit dem MV4530 werden vier Kühlsystemadapter geliefert, die auch Adapter benötigt, die getrennt angeschafft werden auf die Kühler und Kühlmittelbehälter der meisten in den USA müssen. -
Seite 34: Prüfen Des Statischen Drucks (Ausgeschalteter Motor)
Prüfen des statischen Drucks (ausgeschalteter Motor) Für die Diagnose von: Lecks im Kühlsystem Vorbereitung und Durchführung: 1. Das Kühlsystem muss kalt sein und darf nicht unter Druck stehen. Vorsichtig die Verschlusskappe vom Kühler oder Kühlmittelbehälter abnehmen (Abb. 1). Fig. 1 Fig. -
Seite 35: Prüfen Des Dynamischen Drucks (Laufender Motor)
Prüfen des dynamischen Drucks (laufender Motor) Für die Diagnose von: Lecks im Kühlsystem Defekte Zylinderkopfdichtung Schäden am Zylinderkopf Risse im Motorblock Vorbereitung und Durchführung: 1. Das Kühlsystem muss kalt sein und darf nicht unter Druck stehen. Vorsichtig die Verschlusskappe vom Kühler oder Kühlmittelbehälter abnehmen (Abb. - Seite 36 Prüfen des dynamischen Drucks (laufender Motor) Fortsetzung Vorsicht! Dieses Gerät ist nicht dazu geeignet, Druck von einem heißen Motor entweichen zu lassen. Solange der Motor nicht völlig abgekühlt ist, darf nicht auf das Druckablassventil gedrückt und die Pumpe oder der Adapter nicht getrennt werden. Sonst kann heiße Flüssigkeit entweichen, was zu schweren Verletzungen führen kann.
-
Seite 37: Prüfen Des Verschlusskappendrucks
Prüfen des Verschlusskappendrucks Für die Diagnose von: Richtiger Funktion der Druckverschlusskappe. Vorbereitung und Durchführung: 1. Das Kühlsystem muss kalt sein und darf nicht unter Druck stehen. Vorsichtig die Verschlusskappe vom Kühler oder Kühlmittelbehälter abnehmen (Abb. 10). 2. Den richtigen Verschlusskappenadapter für den Test wählen. Weitere Informationen über Adapter befinden sich in den mit Fig. -
Seite 38: Standardgewährleistung Von Lincoln Industrial
Standardgewährleistung von Lincoln Industrial BESCHRÄNKTE GEWÄHRLEISTUNG Lincoln gewährleistet, dass das von Lincoln gefertigte und gelieferte Gerät für einen Zeitraum von einem (1) Jahr frei von Material- und Verarbeitungsmängeln ist, ausschließlich aller von Lincoln veröffentlichten speziellen, erweiterten oder beschränkten Garantien. Wenn während der Gewährleistungsfrist festgestellt wird, dass ein Gerät fehlerhaft ist, wird es nach eigenem Erachten von Lincoln kostenlos repariert oder ersetzt.
