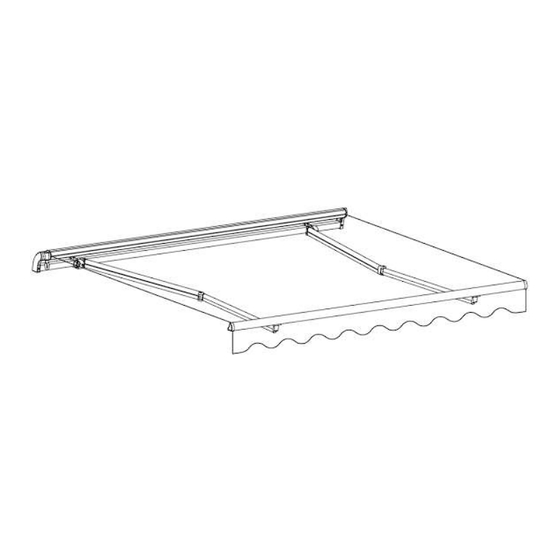

GELENKARM-MARKISE
„SUNCONNECT"
3,95 x 2,5 m
- INSTALLATIONSANLEITUNG -
Installationsvideos und Aufbauanleitungen
zu unseren Produkten finden Sie unter
www.jet-line-e-trade.de
Nutzername: jet-line • Passwort: user2011
Weitere Produkte für Ihren Garten
finden Sie unter
www.gartenmoebelkauf.de
Produkt-Code:
2835 + 2836
Produkt-Maße:
3950x2500 mm
Werbung
Verwandte Anleitungen für Jet-Line group SUNCONNECT
Inhaltszusammenfassung für Jet-Line group SUNCONNECT
- Seite 1 GELENKARM-MARKISE „SUNCONNECT“ 3,95 x 2,5 m - INSTALLATIONSANLEITUNG - Installationsvideos und Aufbauanleitungen zu unseren Produkten finden Sie unter www.jet-line-e-trade.de Nutzername: jet-line • Passwort: user2011 Weitere Produkte für Ihren Garten finden Sie unter www.gartenmoebelkauf.de Produkt-Code: 2835 + 2836 Produkt-Maße: 3950x2500 mm...
-
Seite 2: Erforderliches Werkzeug
& BAUTEILE ERFORDERLICHES WERKZEUG... -
Seite 3: Installation
Anleitung Legen Sie vor der Installation folgende Werkzeuge bereit: Bohrmaschine mit Schrauben- Schrauben- Maßband Bohrspitze Ø 12 mm zieher schlüssel Installation Abb. A Abb. B... - Seite 4 Hier einziehen Durch den Stoff, in die Welle und das Front-Profil Hier einziehen Durch den Stoff, in die Welle und das Front-Profil...
- Seite 5 mgeist Festziehen Festziehen Festziehen Festziehen...
- Seite 6 Grund Grund...
- Seite 7 Festziehen Ausfahren Festziehen Prüfen Sie mittels der Nivellier-Hilfe am Front- Profil, ob die Markise gerade hängt. Stellen Sie den Neigungswinkel ein, indem Sie die Sicherungsmuttern auf beiden Seiten lösen und Sicherungsmuttern an der Abdrückschraube drehen, um die Höhe zu regulieren. Stellen Sie den Arm so ein, dass das Front-Profil gerade ist und ziehen Sie die Sicherungsmuttern dann wieder an.
- Seite 8 Alle Teile auf einem Tisch ausbreiten. Verbinden des Aufrollers Fixieren des Aufrollers Verbinden der vorderen Leiste...
- Seite 9 Fixieren der vorderen Leiste Verbinden des 4-kant Rohres Fixieren des 4-kant Rohres Befestigung der Armaufhängung...
- Seite 11 Einsetzen Markisenarm in die Halterung...
- Seite 12 Festziehen des Markisenarms in der Halterung. Montage der Rolleinrichtung mit der Seitenabdeckung...
- Seite 13 Beidseitig Einführen der Tuchverstärkung...
- Seite 14 Kürzen der überschüssigen Tuchverstärkung nachdem diese an beiden Seiten anliegt.
- Seite 15 Einführen der Volantverstärkung...
- Seite 16 Einführen des Tuches mit Verstärkung in die Markisenrolle. Vorsichtig durchziehen Verschließen des Einzuges auf beiden Seiten.
- Seite 17 Festziehen Tuch in die vordere Schiene einfügen...
- Seite 18 Tuch auf die Laufrolle gleichmäßig aufwickeln. Anbringen der Seitenkappe.
- Seite 19 Aufsatz der Antriebsschnecke.
- Seite 20 Antriebsschnecke fixieren.
- Seite 21 Armhalterungen an vorderer Schiene befestigen. Markisen Arme mit Halterung verbinden.
- Seite 22 Fixieren der Halterung So sollte dies nach der Montage aussehen. Anbringung der seitlichen Abdeckung.
- Seite 24 Fixieren der Arme Anbringen der Markise an die vorher an der Wand montierten Wandhalterungen.
- Seite 25 Anbringen der Wasserwaage in der Mitte der Markise Ausrichten der Arme und fixieren.
- Seite 26 Installationsvideos und Aufbauanleitungen zu unseren Produkten finden Sie unter www.jet-line-e-trade.de Nutzername: jet-line • Passwort: user2011 Weitere Produkte für Ihren Garten finden Sie unter www.gartenmoebelkauf.de KBW Trading GmbH Gewerbering 2 88518 Herbertingen Deutschland Tel: 07586-921160 Fax: 07586-9211616 E-Mail: info@jet-line.de www.gartenmoebelkauf.de...
