Inhaltszusammenfassung für ATB A

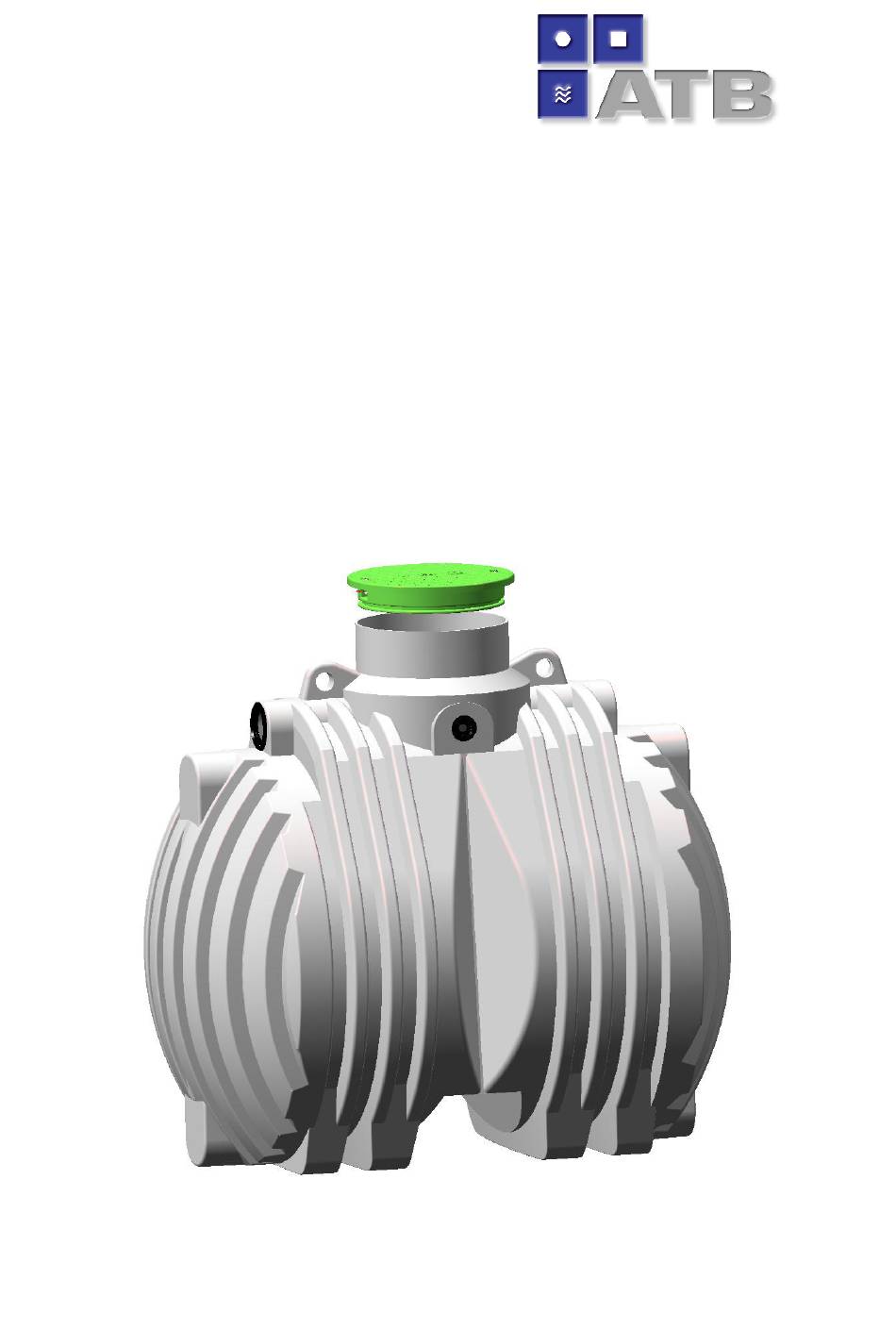

- Seite 1 EINBAUANLEITUNG Kunststoffbehälter aus PE Typ „A“...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS: 1. ALLGEMEINE SICHERHEITSANWEISUNGEN 2. BEHÄLTERDATEN 2.1. BEHÄLTERMAßE 2.2. TECHNISCHE ANGABEN 2.3. ZUBEHÖR 3. BEHÄLTEREINBAU 3.1. VORBEREITUNG DES BEHÄLTERS 3.2. BAUGRUBENAUSHUB UND VORBEREITUNG DES FUNDAMENTS 3.3. VERFÜLLUNG DER BAUGRUBE UND POSITIONIERUNG DES BEHÄLTERS 4. EINBAU DER ABDECKUNG UND FERTIGSTELLUNG 5. EINBAU EINES BEHÄLTERS AUF ÖFFENTLICHEN PLÄTZEN 6. -
Seite 3: Allgemeine Sicherheitsanweisungen
1. ALLGEMEINE SICHERHEITSANWEISUNGEN • Die Anweisungen dieser Einbauanleitung müssen strengstens eingehalten werden, da diese später eine Voraussetzung für Gewährleistungsansprüche sein kann. Der Behälter sollte vor dem Einbau überprüft werden um sicherzustellen, ob er nach entsprechenden Erfordernissen hergestellt wurde. • Die Aufstellung sollte durch ein Unternehmen mit qualifizierten Mitarbeitern, die mit den Montageanleitungen vertraut sind, durchgeführt werden. -
Seite 4: Behälterdaten
2. BEHÄLTERDATEN Die Kläranlagenbehälter werden im Rotationsverfahren hergestellt. Nachfolgend sind die Außenmaße der Behälter dargestellt. 2.1. BEHÄLTERMASSE... -
Seite 5: Technische Angaben
2.2. TECHNISCHE ANGABEN Größe [mm] Gewicht [kg] Volumen [l] Durchmesser/Länge/Höhe „A“ 1750/2450/2250 4370 2.3. ZUBEHÖR • Dichtungen für Zu- und Ablauf KG-Rohre DN 110, DN 125 und DN 160mm • PE-Abdeckung und PE-Verlängerung (250 und 500mm) mit Dichtring... -
Seite 6: Behältereinbau
Möglichkeit andere oder zusätzliche Anschlüsse nach Wunsch zu gestalten. Suchen Sie das passende Rohr mit entsprechendem Dichtring aus. Der Einbau der Dichtringe sollte von geeignetem Fachpersonal mit den entsprechenden Werkzeugen (u.a. Lochkreissäge, Entgrater, Gleitmittel, usw.) durchgeführt werden. Namestitev vstopnega... -
Seite 7: Baugrubenaushub Und Vorbereitung Des Fundaments
3.2. BAUGRUBENAUSHUB UND VORBEREITUNG DES FUNDAMENTS Der Kleinkläranlagenbehälter muss auf ein geeignetes Fundament gesetzt werden, welches stabil und verdichtet sein muss. Verwenden Sie passendes Verfüllmaterial; Gekörntes Material darf eine Größe von 0 bis 32 mm, zerkleinertes Material von 0 bis 16 mm haben. Verwenden Sie kein gefrorenes Material! Das Fundament sollte eine Höhe von 20 - 30 cm haben und bis zu 97 % verdichtet werden. - Seite 8 Zur Verfüllung der Baugrube, direkt am Behälter, sollte das Gleiche Material wie für das Fundament verwendet werden. Das Verfüllmaterial muss schichtweise (bis 30 cm hoch) eingebracht und, innerhalb eines Radius von mindestens 50 cm um den Behälter herum verdichtet werden. Gleichzeitig mit der Verfüllung muss die Anlage mit Wasser befüllt werden, so dass der Wasserspiegel stetig auf Höhe der Behälterverfüllung ist.
-
Seite 9: Einbau Der Abdeckung Und Fertigstellung
4. EINBAU DER ABDECKUNG UND FERTIGSTELLUNG Nach der Verfüllung sollte die Höhe des Domschachtes, durch Abschneiden der PE Verlängerung, an das umliegende Gelände angepasst werden. Um dies zu erleichtern werden werkseitige Markierungen angeboten. Die Einbautiefe sollte dabei jedoch eine Gesamthöhe von 2,75 m nicht überschreiten. Ring Ø625 x 250 –... -
Seite 10: Sicherheitsvorkehrungen
Weiterhin sollte das angegebene Betriebsvolumen des Behälters nicht dauerhaft über- oder unterschritten werden um langfristige Verformungen und dadurch entstehende Schäden am Behälter zu vermeiden. Der Hersteller empfiehlt zudem die regelmäßige Reinigung der Be- und Entlüftung des Behälters und eine Kontrolle der Dichtringe der Abdeckung. Die Dichtringe sollten regelmäßig gereinigt und nach jedem Öffnen der Abdeckung mit Gallseife geschmiert werden.
