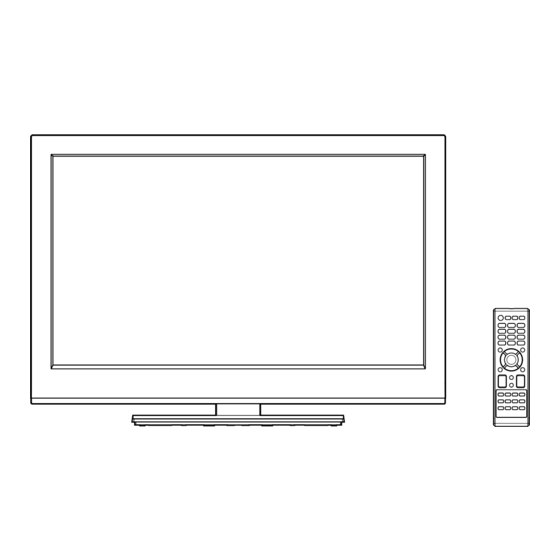

- Seite 1 Bedienungsanleitung 100Hz-LED-TV Modell-Nr.: TV32LB2000(H) TV42LB2000(H) / TV42LB2000 A TV46LB2000(H) / TV46LB2000 A Lesen Sie diese Anleitung und die darin enthaltenen Sicherheitshinweise vor Inbetriebnahme. Wird das Gerät an Dritte weitergegeben, muss diese Anleitung mitgeliefert werden.
-
Seite 2: Eigenschaften
Eigenschaften Das Produkt besitzt u.a. folgende Eigenschaften: • 100Hz-16:9-FullHD-LED-Bildschirm, • Mechanischer Netzschalter für 0,0 W Leistungsaufnahme Pixelfehlerklasse: ISO 13406-2 Klasse 2 • Automatische Abschaltung nach 4 Stunden bei Nichtbe- • Bildschirmauflösung: 1920 x 1080 nutzung gemäß EU-Ökodesign-Anforderung 642-2009 (abschaltbar) • DVB-C-HDTV-Tuner mit CI(+)-Slot •... -
Seite 3: Inhaltsverzeichnis
Inhalt Eigenschaften ............2 Inhalt ..............3 Sicherheitshinweise ..........4 Aufstellen ............... 6 Inbetriebnahme ............. 6 Strom sparen ............6 Bedienelemente ............. 8 Fernbedienung ............9 Anschlüsse ............11 Auto-Installation ..........12 OSD-Sprache einstellen ........13 Eingang wählen ........... 13 Automatische (manuelle) Senderspeicherung .. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Das Gerät wurde unter Berücksichtigung aller aktuellen Sicherheitsbestimmungen hergestellt. Die folgenden Sicherheitshinweise sollen Sie vor unvorsichtigem Gebrauch und den damit verbundenen Gefahren schützen. • Jedes Elektrogerät kann trotz sorgfältiger Fertigung eimal einen Defekt aufweisen. Sollten Sie Rauch- entwicklung oder ungewöhnlich starke Hitzeentwicklung feststellen, ziehen Sie sofort den Netzstecker. •... - Seite 5 Sicherheitshinweise Bei Gewitter den Netzstecker aus der Steckdose ziehen. Ziehen Sie auch den Antennenstecker aus der Antennensteckdose. Wenn Sie verreisen, ziehen Sie den Netzstecker aus der Steckdose. Das Gerät erwärmt sich im Betrieb. Um eine Überhitzung zu vermeiden, keine Decken auf das Gerät legen. Die Lüftungsschlitze müssen frei bleiben.
-
Seite 6: Aufstellen
Aufstellen / Inbetriebnahme / Strom sparen Transportieren Vergewissern Sie sich vor dem Transport, dass alle Kabel aus dem Gerät herausgezogen sind. • Ein vergessenes Kabel kann einen Kurzschluss oder ein Feuer verursachen. Verwenden Sie nur Untergestelle / Fernsehtische, die das Gewicht des Gerätes sicher unterstützen. - Seite 7 Aufstellen / Inbetriebnahme Reinigen des LCD-Bildschirmes Sicherheitshinweis: Vor jeder Reinigung das Gerät komplett von der Stromversorgung trennen. Dazu Stromstecker aus der 230V- Haushaltssteckdose herausziehen. Was Sie niemals tun dürfen: LCD-Bildschirme sind nicht wasserdicht gefertigt. Niemals Reiniger oder Flüssigkeit auf den Bildschirm sprühen.
-
Seite 8: Bedienelemente
Bedienelemente 9 (TV32...) 9 (TV42.../TV46...) Beschreibung der Bedienelemente: 1. Lautsprecher 2. Betriebs-LED: Die Betriebs-LED leuchtet nach dem Ausschalten mit der Fernbedienung rot und bei eingeschaltetem Gerät normalerweise blau. 3. Fernbedienungsempfänger Die Fernbedienung funktioniert nur, wenn das Gerät eingeschaltet ist oder die Betriebsanzeige rot leuchtet. 4-8 Sensortasten 4. -
Seite 9: Fernbedienung
Fernbedienung Funktion Seite Ein-/ Standby-Taste Informationen anzeigen Anschluss auswählen Bildformat einstellen Senderspeicher wählen Videotextseite wählen Passwort 0 0 0 0 eingeben Zwei-Kanal-Ton TON1/2-Umschalter DVB-T-EPG anzeigen Menü ein/aus Im Menü 1 Schritt zurück / bis zu Menü aus Cursor Tasten Speichern Senderliste Ton ein-/ausschalten Untertitel anzeigen... -
Seite 10: Einsetzen Der Batterien
Fernbedienung Einsetzen der Batterien Verwenden Sie Batterien Typ UM-4 (AAA). Verwenden Sie keine Akkus. Die Fernbedienung wird mit der geringen Betriebsspannung von Akkus nicht zuverlässig arbeiten. Ersetzen Sie verbrauchte Batterien durch neue Batterien. Batterien niemals aufladen. Batterien können durch Aufladen explodieren. Achtung: •... -
Seite 11: Anschlüsse
Nymphensittiche, Hamster, Kaninchen) nehmen das Kabel gerne als Spielzeug zum Zerbeissen. (M) Montagelöcher f. VESA-Wandhalterung: Falls gewünscht, montieren Sie hier eine Wandhalterung (nicht mitgeliefert). Wandhalterungen nach VESA-Standard sind handelsüblich. ORION liefert keine spezielle Wandhalterung für dieses Modell. (N) Zur Wandmontage Schrauben (N) entfernen und Fuß komplett abnehmen. -
Seite 12: Auto-Installation
Auto-Installation Der eingebaute Tuner empfängt DVB-C, DVB-T und Das TV-Gerät sucht zuerst nach DVB-C-Sendern. Kabel-analog. Bei der ersten Inbetriebnahme des Wählen Sie “Ja” und drücken Sie ENTER, um die Fernsehers nach dem Kauf erscheint das Menü automatische DVB-C-Senderspeicherung zu starten. “Erstinstallation”. -
Seite 13: Osd-Sprache Einstellen
OSD-Sprache einstellen / Eingang wählen OSD-Sprache einstellen 1× MENU drücken, um das Menü anzuzeigen. M i t E i n s t e l l u n g e n Einst. auswählen und dann ENTER drücken. Bedingter Zugang oder Sprache wählen. Weiter mit ENTER. -
Seite 14: Automatische (Manuelle) Senderspeicherung
Automatische (manuelle) Senderspeicherung Automatische Senderspeicherung Achtung! Alle vorher gespeicherten Sender werden in Schritt 3 gelöscht. Vorbereitung: Vergewissern Sie sich, dass Ihre Antenne angeschlossen ist (siehe S. 11). Wählen Sie “TV” (siehe S.13). Drücken Sie dann MENU. Wählen Sie Installation/Automatischer Sendersuchlauf und drücken Sie dann ENTER. -
Seite 15: Einstellung Der Kanalliste
Einstellung der Kanalliste Wählen Sie das Menü "Kanalliste" und Kanalliste drücken Sie dann ENTER. Wählen Sie die gewünschte Option und Kanalliste bearbeiten drücken Sie dann ENTER. Favoriten Liste aktiver Kanäle < Kanalliste bearbeiten > Kanalliste bearbeiten Versch. Lösch. Name Sper 671. -
Seite 16: Basisfunktionen
Basisfunktionen Senderspeicher des eingebauten Tuners wählen Mit den P + oder – Tasten: Vorbereitung: P + oder – so oft drücken, bis der gewünschte Sender- • Sie können die Anzeige der Sender filtern. speicherplatz erscheint. Das Umschalten dauert ca. Drücken Sie TV und wählen Sie dann die 3-4 Sekunden. -
Seite 17: Videotext
Videotext Der Videotextdecoder dieses Gerätes kann Videotextseiten anzeigen, die der eingebaute Tuner empfängt. Bis zu 1000 aufeinanderfolgende Seiten werden automatisch gespeichert. Bedindet sich die gewünschte Seite unter den bereits gespeicherten, wird sie sofort angezeigt. Ansonsten entsteht bis zur Anzeige eine kleine Wartezeit. Externe Receiver (z.B.: DVB-T, DVB-C, DVB-S, DVB-S2) besitzen einen eigenen Videotextdecoder. -
Seite 18: Anmerkungen Zum Dvb-T-System
Anmerkungen zum DVB-T-System DVB-T befindet sich z.Zt. noch im Aufbau. Informationen zur aktuellen Ausbaustufe erhalten Sie im Internet unter http://www.ueberall-tv.de oder von Ihrem Fachhändler. Als digitaler Dienst funktioniert DVB-T grundsätzlich anders, als der bisherige analoge TV-Empfang. Empfangsmöglichkeiten: Anders als Kabelfernsehen wird DVB-T mit Zimmer- oder Dachantenne empfangen. Im Kerngebiet um einen DVB-T-Sender ist der Empfang mit Zimmerantenne möglich. -
Seite 19: Pinnummer (Kindersicherung)
Pinnummer (Kindersicherung)/ EPG (Electronic Program Guide) Pinnummer (Kindersicherung) Der Jugendschutz ist eine Funktion der Sendeanstalten. Wenn vom Sender nicht unterstützt, ist der Jugendschutz ohne Funktion. Zur Zeit unterstützt kein Sender den Jugendschutz. Drücken Sie MENU. Wählen Sie Einstellungen/Kindersicherung und drücken Sie dann ENTER. Die Aufforderung zur Eingabe erscheint. -
Seite 20: Bildformat Und Aufl Ösung
Bildformat und Aufl ösung Auflösung und Bildqualität Breitbildfilme werden in verschiedenen Auflösungen übertragen. Die folgende Tabelle zeigt die möglichen Auflösungen der Übertragungswege für Breitbildfilme in Deutschland. Übertragungsweg Auflösung des analoges digitales DVB-T Satellit HDTV Blu-ray- Breitbildsignals Kabel-TV Kabel-TV (DVB-S) Satellit Disc (DVB-S2) 432i x 768 (Letterbox) -
Seite 21: Bildformat
Bildformat Picture Size Das gewünschte Bildformat kann mit der Taste PICTURE SIZE eingestellt werden. PICTURE SIZE mehrmals so oft drücken, bis das gewünschte Format angezeigt wird. Folgende Formate werden der Reihe nach angezeigt: Auto, 4:3, 16:9, 14:9, Kino, Real. Real steht bei Kabel- analog-Empfang jedoch nicht zur Verfügung. - Seite 22 Bildformat Andere Formate PICTURE SIZE so oft drücken, bis die gewünschte Größe er- scheint. Das Bild wird im 4:3-Format mit schwarzen Streifen rechts und links gezeigt. 16:9 Das Bild wird gleichmäßig in die Breite gezoomt. 16:9 ist besonders geeignet für DVD-Player, DVB-T-, DVB-C und Satelliten-Receiver, die 16:9-Spielfilme ohne schwarze Balken übertragen und zeigen können.
-
Seite 23: Menüfunktionen
Menüfunktionen Ausgewählte Funktionen Einstellungshinweis Bild Modus Natürlich Empfohlen für normale Raumlichtbedingungen. Kino Empfohlen für Filme in abgedunkeltem Raum für ein kinoähnliches Bild. Dynamisch Bietet verbesserten Bildkontrast und Bildschärfe in einem hellen Raum. Kontrast / Helligkeit / Schärfe / Farbe Sie können das Bild Ihren bevorzugten Einstellungen anpassen. - Seite 24 Menüfunktionen Ausgewählte Funktionen Einstellungshinweis Einstellungen Bedingter Zugang Öffnet das Menü des CAM-Moduls (wenn eingesetzt). Sprache System Siehe Seite 13. Bevorzugt - Audio Wählen Sie die bevorzugte Audio-Sprache, wenn der aktuell empfangene DVB-Sender über mehr als eine Audio-Sprache verfügt. • Diese Option ist nicht bei Kabel-analog verfügbar. Wählen Sie die zweite bevorzugte Audio-Sprache, wenn Bevorzugt - Audio 2 der aktuell empfangene DVB-Sender nicht über anhand...
- Seite 25 Menüfunktionen Ausgewählte Funktionen Einstellungshinweis Einstellungen Andere Einstellungen Menü-Einblenddauer Das Menü wird automatisch gemäß dieser Einstellung geschlossen. Aus / 15 / 30 / 60 Sek. Autom. Abschaltung Wenn keine Einstellungen vorgenommen oder die Fernbedienung nicht über einen gemäß dieser Einstellung Aus / 1 / 2 / 4 Stunden bestimmten Zeitraum (1/2/4 Std) bedient wird, schaltet das Gerät automatisch in den Standby-Modus.
-
Seite 26: Media-Betrieb
Media-Betrieb/ Media Browser Media-Betrieb Medienbrowser Sie können Bilder und Musik von einem USB-Stick Folder/File List wiedergeben. Medienbrowser Schließen Sie den USB-Stick an die USB- 0002.sunset.jpg Buchse an. Warten Sie einen Moment, bis die sunset.jpg test Anzeige erscheint: Wollen Sie das USB-Gerät 0001. -
Seite 27: Abspielbare Dateitypen
Abspielbare Dateitypen. Foto Dateityp Erweiterung Unterstützte Spez.-Details Version JPEG .jpg Unterstützte Baseline: .jpeg Baseline-Größe: 8400 Musik Dateityp Erweiterung Unterstützte Samplingrate Bitrate [kbps] Version [Hz] .mp3 MPEG Ver. 1 44100 Variable Bitrate MPEG Ver. 2 48000 8, 16, 24, 32, 40, 48, 56, 64, 96, 112, und Ver. -
Seite 28: Pc-Einstellung
PC-Einstellung/HDMI-Eingang PC-Einstellung So gehen Sie vor: Wählen Sie an Ihrem PC-Monitor eine Auflösung von 1360 × 768 bei 60Hz und speichern Sie diese Einstellung. Schalten Sie Ihren PC aus und schließen Sie den ausgeschalteten LCD-TV an. Verwenden Sie einen Bildschirmschoner, um das Einbrennen von statischen Bildinhalten zu verhindern. PC-Eingang wählen Verwenden Sie ein handelsübliches VGA-Kabel (nicht mitgeliefert), um Ihren PC mit dem LCD-TV zu verbinden. -
Seite 29: Anschluss Anderer Geräte
Anschluss anderer Geräte 1. Verschiedene Geräte anschließen Achtung: Bevor Sie etwas anschließen: • Um jede mögliche Beschädigung zu vermeiden, die Geräte von der Stromversorgung trennen. • Die gewünschte Verbindung herstellen. • Erst wenn die Anschlüsse fest und korrekt erstellt sind, die Geräte an die Stromversorgung an- schließen. - Seite 30 Anschluss anderer Geräte 2. Anschluss an digitale Audio-Verstärker Verbinden Sie den Digital-Verstärker mit einem Cinch-Kabel (nicht mitgeliefert) mit dem Digital-Audio- Ausgang des TV-Gerätes. (Cinch-Kabel, nicht mitgeliefert) COAXIAL Digital-Verstärker AUDIO OUT TV (Rückseite) 3. Videoplayer oder Camera an CVBS1 anschließen CVBS1-Eingang wählen (siehe Seite 13). Camcorder (Beispiel) A/V-Ausgang...
-
Seite 31: Fehlersuche
Fehlersuche Prüfen Sie bitte folgende Punkte, bevor Sie Ihr Gerät zum Service geben: Symptom Mögliche Lösung Seite Kein Bild, kein Ton. Das Gerät wurde durch versehentliches Berühren der -Sensortaste ausgeschaltet. Schalten Sie es mit der -Sensortaste oder der Fernbedienung wieder ein. Mit der Taste INPUT SELECT den gewünschten Eingang wählen. -
Seite 32: Technische Daten
Technische Daten TV32... TV42... TV46... Tuner-Farb-System: Analog: PAL (B/G, D/K, I/I), SECAM(B/G, D/K), SECAM(L) Digital: DVB-T, DVB-T HD(H.264), DVB-C, DVB-C HD(H.264) Videofarbsystem: PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60 Senderspeicher: 2000 Service insgesamt für Analog und Digital Empfangsbereich: Analog: 45,75~858MHz Digital: E2~E69 LCD: TFT Active Matrix Colour LCD, Pixelfehlerklasse: ISO 13406-2, Klasse 2 Bildwiederholfrequenz: 50/60 Hz HDMI Eingang:... -
Seite 33: Garantie
Deutschland. Für die Fehlerfreiheit gebraucht gehandelter Ware haftet der Verkäufer im Rah- men der gesetzlichen Gewährleistung. Vermuten Sie während der Garantiezeit einen Fabrikationsfehler dieses ORION-Produktes, wenden Sie sich bitte an folgende Service-Nummer des Herstellers: Hersteller und Garantiegeber: ISP KG / Max-Planck-Str. 20 / 63303 Dreieich 0180-5674664 Tel.:... -
Seite 34: Mitgelieferten Standfuß Montieren
Mitgelieferten Standfuß montieren Mitgelieferten Standfuß montieren Hinweise: • Stellen Sie sicher, dass das TV-Gerät nicht mit dem Strom verbunden ist. • Einen Tisch mit einer weichen Decke als Unterlage vorbereiten (siehe Bild). • Vorsicht ! Nicht auf den Bildschirm drücken - Glasbruchgefahr! So gehen Sie vor: 1) TV-Gerät mit der Vorderseite auf den Tisch legen. - Seite 35 Lizenzhinweise * DVB und die DVB-Logos sind ein eingetragenes Warenzeichen des DVB-Projekts. * Hergestellt unter Lizenz von Dolby Laboratories. Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories. (TV32...H/TV42...H/TV46...H) * DIESES PRODUKT WURDE IM RAHMEN DER AVC-PATENT-PORTFOLIO-LIZENZ LIZENZIERT FÜR DIE PRIVATE NUTZUNG DURCH EINEN VERBRAUCHER ODER FÜR EINEN ANDEREN UNBEZAHLTEN ZWECK ZUR (i) CODIERUNG EINER VIDEO-DATEI GEMÄSS DER AVC-NORM (“AVC-VIDEO”) UND/ODER (ii) ZUR DECODIERUNG EINES AVC-VIDEOS, WELCHES DURCH EINEN VERBRAUCHER FÜR DEN PRIVATEN GEBRAUCH CODIERT WURDE UND/ODER VON EINEM...
- Seite 36 J3DH0901A SH12/07...
