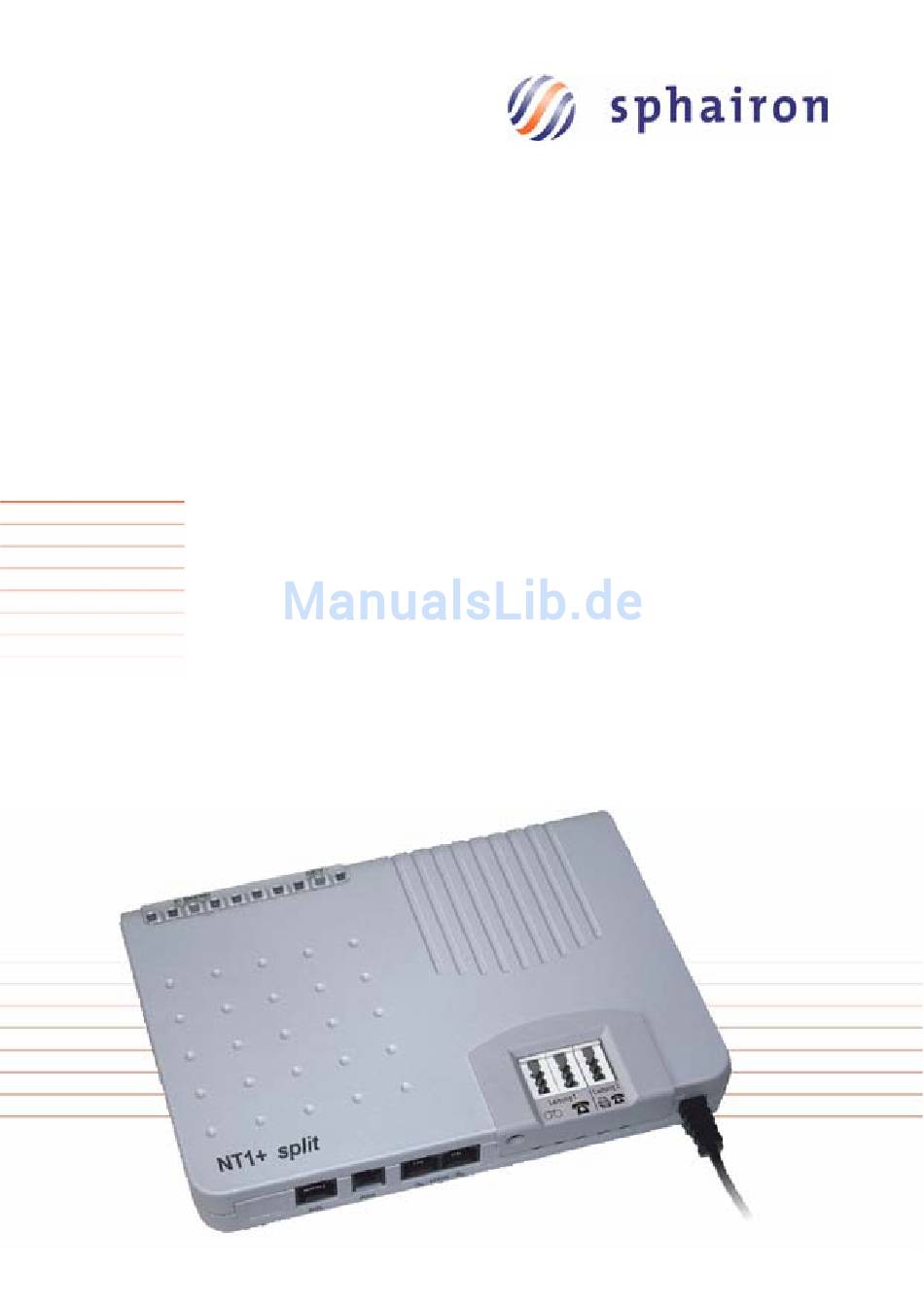

- Seite 1 NT1+ split Montage- und Bedienhandbuch...
-
Seite 3: Inhaltsverzeichnis
Überblick - - - - - - - - - - - - - - - - - - - - - - - - - 2 Sicherheitshinweise - - - - - - - - - - - - - - - - - - - - 3 Installation- - - - - - - - - - - - - - - - - - - - - - - - - 4 Montage - - - - - - - - - - - - - - - - - - - - - - - - - - 4 Inbetriebnahme - - - - - - - - - - - - - - - - - - - - - - - 4... -
Seite 4: Überblick
Dieses Handbuch soll Sie mit der Montage und der Bedienung des NT1+ split vertraut machen, so dass Sie in den Genuss der vielfältigen Vorzü- ge dieses Gerätes kommen. Der NT1+ split ist ein ISDN-Netzabschlussgerät für den ISDN-Basis-An- schluss und enthält folgende Komponenten: - NTBA (ISDN-Netzabschluss) - DSL-Splitter - Terminaladapter für den Anschluss analoger Endgeräte... -
Seite 5: Sicherheitshinweise
-Anschlusses möglich (siehe 4.2.5/S.12). Sicherheitshinweise Das Gehäuse darf nicht geöffnet werden. An dem NT1+ split dürfen nur Geräte angeschlossen werden, die SELV- Spannung (Sicherheits-Kleinspannungs-Stromkreis) liefern und/oder der ETS 300 047 entsprechen. Während eines Gewitters dürfen Sie den NT1+ split nicht installieren und auch keine Leitungsverbindung stecken oder lösen. -
Seite 6: Installation
Montage an der Wand erlauben. Sie können dazu die im Mittelteil dieses Handbuches enthaltene Bohrschablone nutzen. Hinweis Die Befestigungslöcher 1 und 2 am NT1+ split entsprechen den Befestigungslöchern am Standard ISDN NTBA. Sollte der Standard ISDN NTBA gegen einen NT1+ split ausge- tauscht werden, können gleich die vorhandenen Befesti-... -
Seite 7: Anschlüsse Und Leuchtanzeigen (Led)
Betrieb einer ISDN TK-Anlage am NT1+ split Beim Einsatz von ISDN TK-Anlagen am S -Bus ist in der Regel die Funk- tion des bereits im NT1+ split integrierten Terminaladapters unnötig und kann deshalb deaktiviert werden. Bitte beachten Sie hierzu das Kapitel 7.3/S.19. -
Seite 8: Konfiguration Des Integrierten Terminaladapters
Leuchtet, wenn 230V~ Stromversorgung vorhanden ist Konfiguration des integrierten Terminaladapters Übersicht der Konfigurationsmöglichkeiten Zur Konfiguration des NT1+ split benötigen Sie ein analoges Telefon mit Tonwahl (MFV). Während der Konfiguartion muss der NT1+ split am Stromversorgungsnetz (230V~) angeschlossen sein. Ausgabe 1... - Seite 9 Die Programmierung der Parameter sollte innerhalb von 30 Sekunden er- folgen, da ansonsten das Konfigurationsmenü verlassen wird. Hinweis Für den normalen Gebrauch erkennt der NT1+ split sowohl Impuls (IWV)- als auch Tonwahlverfahren (MFV) automa- tisch. positiver Quittungston: langes Tonsignal, lange Pause, langes Tonsignal negativer Quittungston: kurzes Tonsignal, kurze Pause;...
- Seite 10 Flussdiagramm für die Konfiguration: Nehmen Sie den Hörer ab Wählen Sie *6368# positiven Quittungston abwarten Parameternummer und Parameterwert eingeben positiven Quittungston abwarten Konfiguration nein beenden? Hörer auflegen Im Folgenden geben wir Ihnen eine Übersicht über die Befehle. Die Einstiegssequenz in das Konfigurations-Menü lautet *6368# entspricht *MENu#...
- Seite 11 Hinweis Das Löschen einer MSN wird dadurch erreicht, indem bei der Progammierung die MSN weggelassen wird. Aus- Kapitel/ Sequenz Bedeutung Parameter liefer- Seite zustand *73738# Herstellen des Aus- 4.2.1/ lieferzustandes S.11 entspricht *RESET# *11* MSN 1 an a/b1 pro- leer 4.2.2/ grammieren (wichtig S.11...
- Seite 12 Bitte beachten Sie, dass auch der Terminalmode für a/b2 auf den Wert 1 richtig gesetzt wird. Um die Betriebsart des NT1+ split im Notbetrieb konfigurieren zu können, muss der Dip-Schalter S101/1 auf "TA an" stehen (siehe Tabelle 12/S. 20). Ausgabe 1...
-
Seite 13: Konfigurationsparameter
Konfigurationsparameter 4.2.1 Gerät auf den Auslieferzustand zurücksetzen Im Auslieferzustand sind die Einstellungen gespeichert, die den stan- dardmäßigen Gebrauch des Gerätes gestatten. Sie sollten, um die ana- logen Endgeräte gezielt ansprechen zu können, für die beiden a/b- Anschlüsse die entsprechenden MSN eintragen (siehe 4.2.2/S.11). Alle weiteren Einstellungen sollten Sie nur dann ändern, wenn Sie gezielt be- stimmte Funktionen benötigen. -
Seite 14: Endgerätetyp Konfigurieren
4.2.4 Endgerätetyp konfigurieren Mit dem Parameter Endgerätetyp können Sie für jeden a/b-Anschluss festlegen, welche Arten von Rufen angenommen werden sollen. Gleich- zeitig wird damit auch der Endgerätetyp für ausgehende Rufe festgelegt. Der Auslieferzustand ist “Audio/Modem” für a/b1, damit werden alle Arten von Rufen angenommen. -
Seite 15: Isdn-Leistungsmerkmale Mit Isdn-Telefonen Nutzen
Die Bedienprozedur für ISDN Telefone entnehmen Sie bitte der Bedie- nungsanleitung dieser Geräte. ISDN-Leistungsmerkmale mit Analogtelefonen nutzen ISDN-Merkmale können Sie bei Verwendung des NT1+ split auch nut- zen, wenn Sie ein Analogtelefon an einem der beiden a/b-Anschlüsse nutzen. Rufnummernunterdrückung (CLIR) Im ISDN kann Ihre Rufnummer dem Angerufenen angezeigt werden (Da- zu muss das Endgerät und der Telefonanschluss des Angerufenen diese... -
Seite 16: Rufumleitung Bei Besetzt (Cfb)
6.2.2 Rufumleitung bei besetzt (CFB) Es werden Anrufe umgeleitet, wenn der eigene Anschluss belegt ist. Aktivierung Deaktivierung Abfrage *67* #67# *#67# Nummer Tabelle 4 Rufumleitung bei besetzt (CFB) 6.2.3 Rufumleitung bei nicht melden (CFNR) Es werden Anrufe umgeleitet, die nach ca. 15 Sekunden nicht beantwor- tet werden. -
Seite 17: Dreierkonferenz
Funktion Bedienung Zurückholen der unterbrochenen Verbin- dung, falls die Prozedur abgebrochen wurde Tabelle 6 Halten und Rückfrage 6.3.2 Dreierkonferenz Es ist möglich, eine Konferenzschaltung mit insgesamt drei Partnern auf- zubauen. Dazu wird ein Gespräch in den Halte-Zustand gebracht und ein weiteres Gespräch aufgebaut. -
Seite 18: Anklopfen Beantworten, Abweisen
Quittungston bzw. bei deaktiv durch den negativen Quittungston (siehe 4.1/S.6). Im Auslieferzustand ist Anklopfen deaktiviert. Aktivierung Deaktivierung Abfrage *43# #43# *#43# Tabelle 8 Anklopfen konfigurieren (CW) 6.4.2 Anklopfen beantworten, abweisen Wenn Sie bei einem ankommenden Ruf gerade telefonieren, zeigt Ihnen ein Anklopfton das Vorhandensein eines Anrufers an. -
Seite 19: Parken (Tp)
Erweiterte Anschlussmöglichkeiten und Schalter Öffnen der Anschlusskammer Um die erweiterten Anschlussmöglichkeiten und Schalter des NT1+ split nutzen zu können, muss die Abdeckung der Anschlusskammer geöffnet werden. Dazu muss ein Schraubendreher (3x6mm) in die dafür vorgesehene Öff- Ausgabe 1... - Seite 20 (siehe Abbildung 5). Danach rasten Sie wie in Abbildung 6 gezeigt die innenliegende Verriegelung aus und ziehen die Abdeckung ab. Öffnung für Schraubendreher Abbildung 5 Frontansicht NT1+ split Abbildung 6 Öffnen der Anschlusskammer (Teilansicht NT1+ split von oben) Ausgabe 1...
-
Seite 21: Ansicht Der Anschlusskammer
Unter bestimmten Umständen ist es sinnvoll, den integrierten Terminala- dapter (TA a/b) zu deaktivieren. Dies ist z.B. der Fall, wenn Sie ausschließlich ISDN Endgeräte an dem NT1+ split betreiben, wie z.B.: - ISDN TK-Anlage - Nur ISDN-Telefone, kein Analogtelefon oder Faxgerät... -
Seite 22: S -Bus Konfiguration (Bus Oder Punkt Zu Punkt)
Grund: Im Auslieferzustand ist der NT1+ split so konfiguriert, dass alle ankommenden Anrufe auch an den N- und F-Buchsen (Analoganschluss a/b1) signalisiert werden. Da Sie in den o.g. Fällen aber gar kein analoges Endgerät direkt an den NT1+ split gesteckt haben, kann es geschehen, dass Anrufe beim Anru- fer mit einem Freizeichen signalisiert werden, obwohl Sie selbst an dem ISDN-Telefon oder über die TK-Anlage telefonieren und somit den weite-... -
Seite 23: Abschlusswiderstände Bei Externer S -Bus Verkabelung
Bei externer S -Bus Verkabelung müssen Sie unter Umständen die in dem NT1+ split enthaltenen Abschlusswiderstände ausschalten. Dies ist der Fall, wenn der NT1+ split in der Mitte Ihres externen S -Bus installie- ren. Generell ist zu beachten, dass jedes Ende der externen S -Bus Verkabe- lung mit 100W Abschlusswiderständen zu beschalten ist. - Seite 24 Die Schalter schieben Sie mit einem spitzen Gegenstand (Kugelschreiber o.ä.) in die an- dere Schalterstellung. Es ist normal, dass die aufgebrachte Folie dabei etwas verletzt wird. Verdrahtungsbeispiele von externer S -Bus Verkabe- lung Abbildung 8 NT1+ split mit internem 100Ohm Abschlusswiderstand Ausgabe 1...
- Seite 25 Abbildung 9 NT1+ split ohne internen Abschlusswiderstand NT1+ split S Installations- Abschlusswiderstand an RJ45 Klemmen kabel der letzten IAE (s. 7.2/p. 19) ab a1 100 Ohm zwischen 1a und 1b schwarz / blau an a2 weiss 100 Ohm zwischen 2a und 2b...
-
Seite 26: Technische Daten
Technische Daten Betriebsarten und deren Signalisierung Betriebsart LED grün LED gelb Betrieb an einer ISDN-Vermittlung Vorhandensein der 230 V Stromversorgung Der Amt-Anschluss (U -Anschluss) ist ausgefallen oder kurzzeitig gestört Vorhandensein der 230 V Stromversorgung Betrieb an einer ISDN-Vermittlung Die 230 V Stromversorgung ist ausgefallen Der Amt-Anschluss (U -Anschluss) ist ausgefallen oder kurzzeitig gestört... -
Seite 27: Netzanschluss
Amtsspannung 91V...99V Speisespannung an dem NT1+ split 40V...99V Leistungsaufnahme im Notbetrieb <1,2W Leistungsaufnahme im Normalbetrieb <20mW elektrische Sicherheit TNV3-Kreis -Schnittstelle Reichweite Punkt zu Punkt 1100m Reichweite kurzer passiver Bus 220m S-Speisung im Notbetrieb 420mW S-Speisung im Normalbetrieb 4,5W Speisespannung an S 34V...42V... -
Seite 28: Mögliche Auftretende Fehler Und Ihre Ursachen
(siehe 6.4.1/S.15) Anrufer hört Freizeichen, obwohl ISDN-Telefon belegt Sollten Sie nur ein einziges ISDN-Telefon und kein analoges Tele- fon an dem NT1+ split gesteckt haben, wird im Lieferzustand trotzdem ein weiterer Anruf an dem a/b Anschluss signalisiert. Sie können entweder den analogen Teil (TA) dem NT1+ split über Dip-Schalter... - Seite 29 Telefonhörer abgehoben werden. Nach etwa 10 bis 20 Sekunden kann wieder störungsfrei telefoniert werden. Alternativ kann die Amtsleitung kurz von dem NT1+ split durch Ziehen des Amt-Steckers getrennt werden. Nach dem Wiederstecken des Amt-Steckers ist nach wenigen Sekunden ein störungsfreies Tele- fonieren möglich.
- Seite 30 Ausgabe 1...
- Seite 32 Sphairon Access Systems GmbH Deutschland Internet www.sphairon.com 060 7448 951965 • Alle Rechte vorbehalten • Gedruckt in Deutschland • Ausgabe 2 (03/06)
