Tagalarmsystem
TA-1
Allgemeines
1. Ausführung
Das Tagalarmgerät TA-1 dient der Überwachung
vonTüren, Toren, Fluchttüren o.ä. auf unbefugtes
Öffnen im Tagbetrieb.
Die Alarmmeldung erfolgt über externe Signalgeber
am Ausgang „SU+/-„ des TA-1.

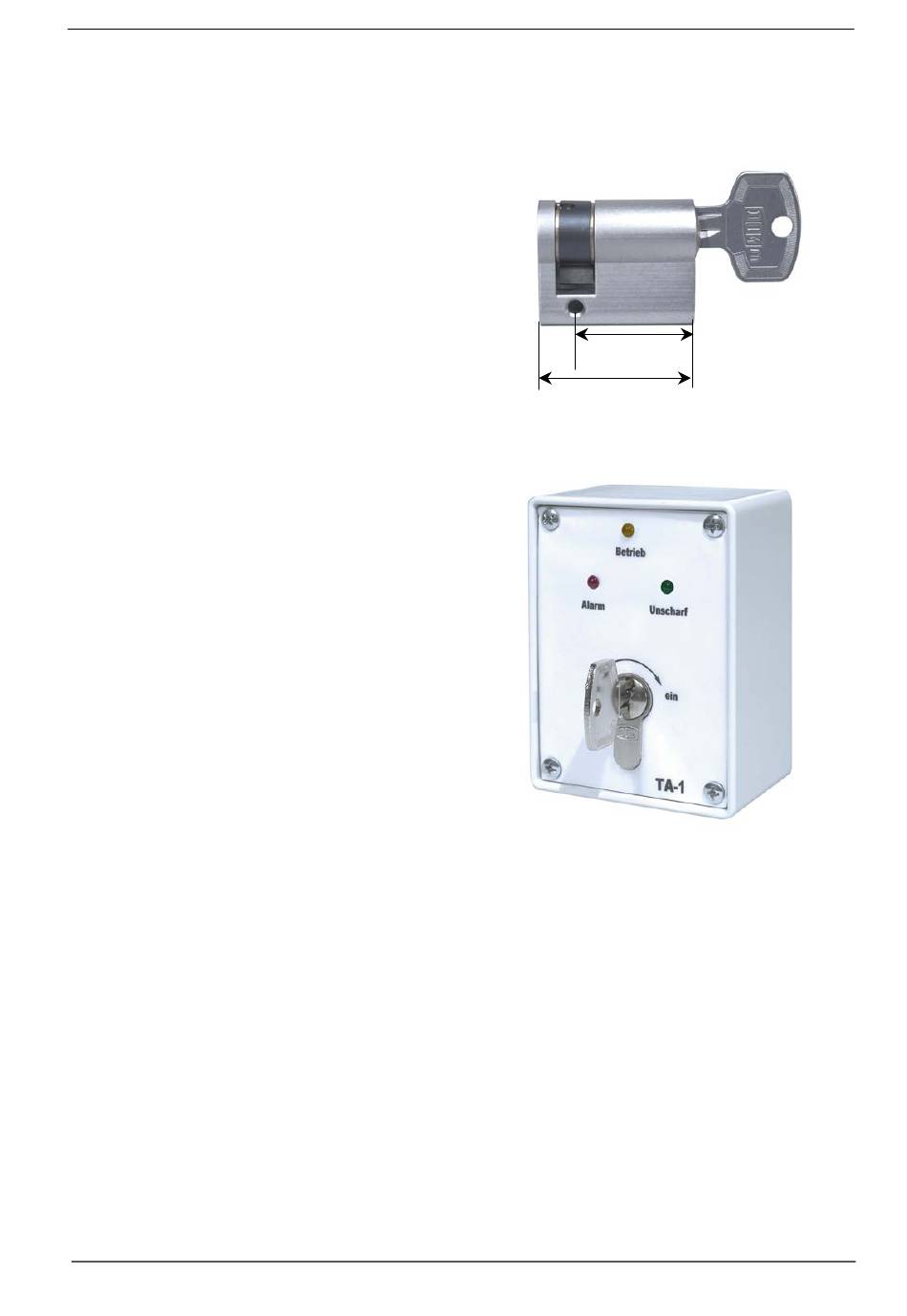

Die manuelle Scharf/Unscharfschaltung erfolgt über
den Schlüsselschalter mit Halbzylinder (nicht im
L1 = 30 mm
Lieferumfang).
L = 40 mm
Wird eine Fernsteuerung der Scharf/Unscharf-
schaltung gewünscht, so kann dies durch den
Eingang „Fernschalten EMA" realisiert werden
– statisches Signal.
Wird eine automatische Schärfung beim Schliessen
der Nottür gewünscht, so kann dies durch die ent-
sprechende Programmierung mit Jumperstecker
gemäß Tabelle auf Seite 4 eingestellt werden.
Der Eingang „Taster unscharf" kann ebenfalls zur
Unscharfschaltung mittels Tastimpuls genutzt
werden – beim Schließen der Nottür schaltet sich
das TA-1 wieder automatisch scharf.
Anwendungsbeispiele auf den Seiten 4 und 5.
Die Ausgänge „Tableau-Alarm" und
„Tableau unscharf" können zur Ansteuerung
des Anzeigetableaus TA-T16 benutzt werden.
Die Ausgänge „Alarm- LED" und „Unscharf- LED"
sind Parallelanzeigen zu den LED's auf der Front-
platte des TA-1.
Anwendungsbeispiele auf den Seiten 4 und 5.
Einsatzmöglichkeiten
1. Tagalarmüberwachung
Überwachung z.B. einer Notausgangstüre direkt vor Ort mit akustischer und/oder optischer Alarmierung
zur schnellstmöglichen Reaktion durch das Personal.
Unabhängige Bedienung vor Ort für befugtes Öffnen, jedoch Zwangsläufigkeit zur Rückstellung vor Ort,
damit ein ausgelöster Alarm nicht ignoriert werden kann.
2. Automatische Schärfungsfunktion
Damit eine überwachte Tür bei befugter Öffnung auch nur in eine Richtung begangen werden kann, wird
das System bei Bedarf mit Schließen der Türe automatisch wieder scharf (siehe „Tabelle Betriebsart").
3
Technische Änderungen sowie
Für dieses Dokument behalten wir uns alle Rechte vor
Liefermöglichkeiten vorbehalten.
990040.0-013-td
A01/06.02/PMI1
