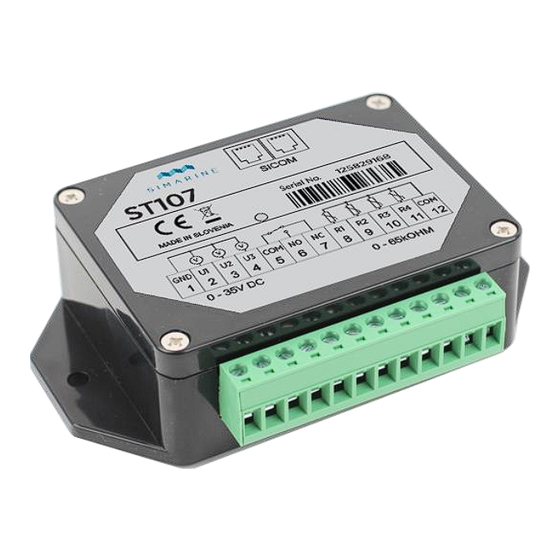

SIMARINE ST107 Bedienungsanleitung
Digital tank module
Verwandte Anleitungen für SIMARINE ST107
Inhaltszusammenfassung für SIMARINE ST107
- Seite 2 ST107...
- Seite 7 Verdrahtungsdiagramm ............................9 Technische Einzelheiten ..............................10 Fehler Beseitigung ................................10 Tank Sensor ist nicht sichtbar auf dem PICO ....................... 10 Tank Sensor zeigt den gleichen tank stand für längere zeit ................... 10 Tank Sensor zeigt einen leeren tank ........................10 ST107...
- Seite 8 Bereich betriebenen Tank- oder Temperatursensor anschließen. ST107 features also a configurable alarm contact to fire, on specific alarms. It can handle max. current 1A on max. 30 V DC. The alarm is configurable via PICO’s menu.
-
Seite 9: Verdrahtungsdiagramm
4.2 Verdrahtung Für die ordnungsgemäße Funktion des Simarine ST107 Digital Tank Module sind Folgende Schritte notwendig: Verbinden Sie den ST107 über den SICOM-Anschluss mit Simarine PICO. Verbinden Sie jeden kompatiblen Tank oder Temperatursensor über den Widerstand oder Spannung Eingang mit dem ST107. -
Seite 10: Technische Einzelheiten
Ist kein Tank Sensor sichtbar auf dem PICO, überprüfen Sie Folgendes: Ist der ST107 ordnungsgemäß über den SICOM-Anschluss mit dem PICO verbunden. Wenn Sie Ihr eigenes Kabel für den SICOM Daten Transfer benutzen, Stelen sie sicher, dass sie den Richtigen Kabel typ benutzen.
