Inhaltszusammenfassung für HaWoTEC HWT-101.TK+2.C01

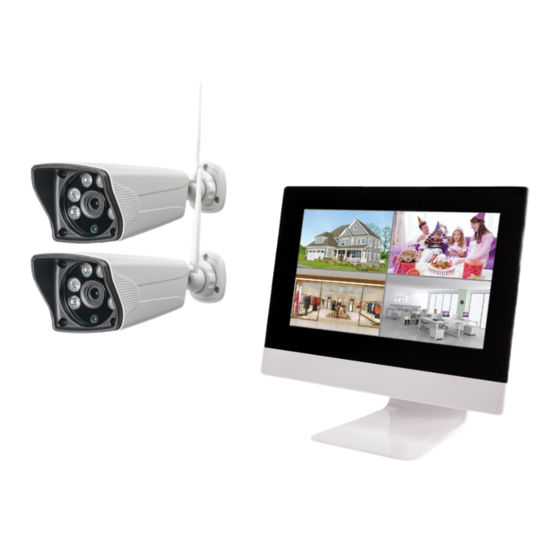

- Seite 1 10,1" NVR-Monitor im Set mit 2 HD-Kameras und Türklingel HWT-101.TK+2.C01 Bedienungsanleitung...
-
Seite 2: Hergestellt Für/Herausgeber
Warenzeichen der Apple Inc. in den Vereinigten Staaten von Ame- rika und in anderen Ländern. Android™ ist ein eingetragenes Warenzeichen der Google Inc. in den Vereinigten Staaten von Amerika und in anderen Ländern. HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 3: Inhaltsverzeichnis
Aus dem eigenen Netzwerk (LAN) auf den NVR zugreifen ........ 20 Aus dem Internet (WAN) auf den NVR zugreifen ..........21 Vom Smartphone auf den NVR zugreifen ............22 Montage ......................23 Kamera ....................... 23 NVR mit Monitor (Wandmontage) ..............23 Klingeltaster ....................... 24 HWT-101.TK+2.C01 • v1.0 • 02/2017... - Seite 4 Netzwerk-Einstellungen (Kontextmenü -> Menü -> Netzwerkeinst.) ....29 Kanal-Einstellungen (Kontextmenü -> Menü -> Kan.stellungen) ....... 29 System-Administration (Kontextmenü -> Menü -> System Admin) ....30 Störungsbeseitigung .................... 31 Erklärungen......................33 Gesetzliche Bestimmungen – Ausschlussklauseln ..........33 Gewährleistung ....................33 Kontakt ........................ 34 HWT-101.TK+2.C01 • v1.0 • 02/2017...
-
Seite 5: Systembeschreibung
Reichweite zwischen NVR und Kamera zu erweitern. Minimaler Installationsaufwand; die System-Komponenten benötigen lediglich einen Netzanschluss. Kinderleichte Inbetriebnahme durch Plug & Play. Das System ist vorkonfiguriert und sofort betriebsbereit. Bei Bedarf kann es nachträglich individuell angepasst oder erweitert werden. HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 6: Funk-Übertragungssystem
Umgebung: -5 ... +55 °C; 10 ... 90 % rel. Feuchte Schutzart: nur für Innenräume Abmessungen (B x H x T): 280 x 252 x 25 mm Gewicht: < 1 kg HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 7: Kamera
Stromaufnahme: < 6 W Abmessungen: 205 x 70 x 55 mm Schutzart: IP65 Umgebung: -10 ... +50 °C; 30 ... 80 % rel. Feuchte Klingeltaster (opt.) Frequenzbereich: 433 MHz/315 MHz Spannungsversorgung: Selbstgenerierend HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 8: Sicherheitshinweise
Das Netzteil erhitzt sich im Betrieb. Decken Sie es nicht ab und halten Sie es vom Körper fern. Die Trennung des Geräts vom Stromnetz erfolgt durch Ziehen des Netzste- ckers. Wenn Sie das Netzteil von der Steckdose trennen, ziehen Sie aus- schließlich am Stecker und niemals am Kabel selbst. HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 9: Zusätzliche Sicherheitshinweise Für Funk-Geräte
Bei Datenverkehr über eine drahtlose Verbindung ist es auch unberechtigten Dritten möglich, Daten zu empfangen. Die HaWoTEC GmbH ist nicht für Funk- oder Fernsehstörungen verantwortlich, die durch unerlaubte Änderungen an diesem Gerät verursacht wurden. Die HaWoTEC GmbH übernimmt ferner keine Verantwortung für den Ersatz bzw. -
Seite 10: Lieferumfang
LCD-Monitor. Der Bewegungsdetektor erkennt Be- wegungen im Überwachungsbereich und löst Aktio- nen aus. Antenne für Kamera DC-Steckernetzteil für Kamera Zur elektrischen Versorgung der Kamera Eingang: 100 ... 240 V~, 50/60 Hz Ausgang: 12 V=/500 mA) HWT-101.TK+2.C01 • v1.0 • 02/2017... - Seite 11 Ein Klingeltaster kann maximal 5 NVRs ansteuern NVR-Wandhalterung (Option) Zur Montage des NVRs an einer Wand. Montagematerial Kamera 3 Schrauben, 3 Dübel Montagematerial Klingeltaster 2 Schrauben, 2 Dübel oder alternativ 1 Klebepad LAN-Kabel-Wetterschutz-Tülle HWT-101.TK+2.C01 • v1.0 • 02/2017...
-
Seite 12: Bedienelemente Und Anschlüsse
Dauerlicht: System eingeschaltet Einbauschacht für 2,5"-Festplatte Aus: Systemausgeschaltet (HD/SSD; S-ATA) Hinweis: Eine Aufnahme ist nur Koppeltaster Funk-Klingel mit installierter Festplatte mög- Ein-/Austaster lich! 3 Sek. drücken: Funk-Überwach- ungssystem ein-/ ausschalten. 1 Sek. drücken: Stand-By-Betrieb ein-/ausschalten. HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 13: Kamera
Montageort auf den ge- wünschten Überwachungsbe- Anschlussbuchse Steckernetzteil reich ausgerichtet werden. Ausgang: 12 V=/500 mA Kamera-Linse Anschlussbuchse LAN (RJ45) Bewegungsdetektor Wenn der Bewegungsdetektor eine Bewegung erkennt, kann ei- ne automatische Aufnahme ge- startet werden (konfigurierbar). Klingeltaster Klingeltaster Wand-Halterung HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 14: Installation Und Inbetriebnahme
Optionale Festplatte einbauen: Entfernen Sie die Abdeckung auf der Rückseite des NVRs (1) Führen Sie die Festplatte wie ne- benstehend gezeigt in den Schacht ein (2). Anschluss- Ausrichtung beachten! Setzen Sie anschließend die Ab- deckung wieder auf. HWT-101.TK+2.C01 • v1.0 • 02/2017... - Seite 15 Kameras an. Stecken Sie die Steckernetzteile des Monitors und der Kameras in jeweils eine Steckdose. Das System startet. Wenn kein Netzwerk erkannt wurde, erscheint die Meldung "Warnung! Kein Netzwerkkabel angeschlossen". Schließen Sie diese Meldung mit [Weiter]. HWT-101.TK+2.C01 • v1.0 • 02/2017...
-
Seite 16: System Konfigurieren
Die Netzwerkverbindung wird ein- gerichtet. Falls Fehler auftreten, konfigurieren Sie die Netzwerkver- bindung manuell. 4. Wenn Sie eine Verbindung über das Internet zulassen möchten, ohne dafür eine Portweiterleitung in Ih- rem Router einzurichten, aktivieren Sie das Kontrollfeld "P2P". HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 17: Reichweite Erhöhen Mit Repeater-Funktion
Taste wiederholt drücken, bis die gewünschte Melodie erklingt. Drücken Sie den Klingeltaster. Die blaue leuchtet, wenn der Klin- Klingellautstärke einstellen: " Doorbell Pairing"-Taste 2 x kurz hintereinander geltaster erkannt wurde. drücken, bis die gewünschte Lautstärke erreicht ist. HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 18: Optionale Festplatte (Hd/Ssd) Einbauen Und Formatieren
[Format] geklickt wird. 1. Im NVR-Kontextmenü "Menü" akti- vieren. 2. Im Bildschirm "Allgem. Einstell." auf [HDD-Einrichtung] klicken. 3. Festplatte in der Tabelle markieren (Spalte "Format") und auf [Format] klicken. Festplatte wird formatiert. HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 19: Kameras Anmelden (Pairing)
1. Feuchteschutzeinsatz an der LAN- Buchse entfernen und Kamera über LAN-Kabel mit NVR verbinden. 2. Im NVR-Kontextmenü "Video ver- walten" aktivieren. 3. Auf [Kodierung] klicken. Die Kamera wird erkannt. 4. LAN-Verbindung entfernen. 5. Feuchteschutzeinsatz in die LAN- Buchse stecken HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 20: Bedienung
Kennwort ein. Standardbenutzer: admin Standardkennwort: 0000 Web-Browser-Benutzeroberfläche Falls Sie in der Benutzerverwaltung (Kontextmenü -> Menü -> System Admin -> Benutzer) Einga- ben/Änderungen getätigt haben, können die erwarteten Eingaben von den Standardeingaben abwei- chen. Auslesen der IP-Adresse HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 21: Aus Dem Internet (Wan) Auf Den Nvr Zugreifen
Zugriff über Web-Browser Standardbenutzer: admin Standardkennwort: 0000 Falls Sie in der Benutzerverwaltung (Kontextmenü -> Menü -> System Admin -> Benutzer) Eingaben/ Än- derungen getätigt haben, können die erwarteten Eingaben von den Standardeingaben abweichen. Auslesen der Geräte-ID (P2P) HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 22: Vom Smartphone Auf Den Nvr Zugreifen
EssNet ID". Geben Sie nachfolgend die Geräte- ID (siehe NVR-Kontextmenü "Fast Network", neben Kontrollfeld "P2P), den Benutzer und das Kennwort ein. Klicken Sie auf [Submit]. 4. Wählen Sie den NVR, welchen Sie angezeigt bekommen möchten. HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 23: Montage
Belastung ausgesetzt sind. Kontrollieren Sie nach der Montage, dass die Kamera/der Monitor fest montiert ist. Für eine fehlerhafte oder nicht ausreichende Befestigung kann die HaWo- TEC GmbH keine Verantwortung übernehmen. Kamera NVR mit Monitor (Wandmontage) HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 24: Klingeltaster
Klebepad geeignet sein. Gut geeignet: Glatte Flächen; zum Beispiel Glas oder glatte Kunststoffe. Ungeeignet: Raue und/oder sandige Flächen; zum Beispiel Rauputz. Beide Klebeflächen müssen trocken, sauber und fettfrei sein; ggf. vorher mit ei- nem Glasreiniger säubern. HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 25: Beschreibung Der Kontextmenü-Funktionen
Tabelle angezeigt werden sollen. Suche Zeit: Aufnahme-Zeitraum der Videos wählen, die in der Tabelle angezeigt werden sollen. /: In Tabelle rückwärts/vorwärts blättern. : Backup-Medium auswählen. [Backup]: In der Tabelle "gewählte" Videos auf das Backup-Medium schreiben. [Abbr]: Fenster schließen HWT-101.TK+2.C01 • v1.0 • 02/2017... - Seite 26 Sie eine Verbindung über das Internet zulassen möchten, ohne dafür eine Portweiterleitung in Ihrem Router einzurichten. [Net Diagnose]: Netzwerkdiagnose starten. "Netzwerkstatus": Wenn ein Netzwerk erkannt wurde, steht bei Netzwerkstatus "gesunde Netzwerk". Wifi hinzufügen Ohne Funktion HWT-101.TK+2.C01 • v1.0 • 02/2017...
-
Seite 27: Allgemeine Einstellungen (Kontextmenü -> Menü -> Allgem. Einstell.)
Sync Zeit: Datum und Uhrzeit z. B. mit Netzwerk synchroni- sieren Zeitformat: 12- oder 24-Stunden-Format einstellen Bildschirm- OSD-Alpha: Menü-Transparenz einstellen einstell VGA-Auflösung: Monitor-Auflösung wählen Auto-Umschaltung: Hier legen Sie fest, ob und wann im Einzelbildmodus zum nächsten Kanal gewechselt werden soll. HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 28: Aufnahme-Einstellungen (Kontextmenü -> Menü -> Aufnahmeeinst.)
Zeit Bewegungen erkannt werden (Sensor ohne Funktion). [Kopieren]: Einstellungen kopieren um sie anderen Kanälen und/oder Wochentagen zuzuweisen. [Übernehmen]: Änderungen übernehmen [Okay]: Änderungen übernehmen, Fenster schließen [Abbr]: Fenster schließen Alarm setup Ohne Funktion HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 29: Netzwerk-Einstellungen (Kontextmenü -> Menü -> Netzwerkeinst.)
Hier konfigurieren Sie die Bewegungserkennung des jewei- kenn. ligen Kanals. Bitrate Anzeige der aktuellen Bitraten (Übertragungsgeschwindig- keiten) der Kanäle. Kanal-Detail Anzeige der aktuellen Kanal-Status. Kamera Geben Sie hier für jede Kamera vor, in welcher Ausrichtung sie montiert ist. HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 30: System-Administration (Kontextmenü -> Menü -> System Admin)
Funktion Systemversion Anzeige von Systeminformationen HDD Infos Anzeige von Festplatten-/SSD-Informationen Systemprotokoll Anzeige von Systemmeldungen Benutzer Benutzerverwaltung öffnen System Upgrade Firmware aktualisieren Systempflege Systemwartung konfigurieren Werkseinstellung System oder Teile davon auf Werkseinstellung zurücksetzen IPC-Wartung Ohne Funktion HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 31: Störungsbeseitigung
Kontrollieren Sie das Netzwerkkabel auf werkverbin- Verbindung vor- festen Sitz. Verwenden Sie ein anderes dung handen Patch-Kabel aus. Keine Netzwerk- Kontrollieren Sie, ob eine IP-Adresse, ei- Adresse bezogen ne Subnet-Maske und eine Adresse für das "Default Gateway" vergeben wurde. HWT-101.TK+2.C01 • v1.0 • 02/2017... - Seite 32 HWT-101.TK+2.C01 • v1.0 • 02/2017...
-
Seite 33: Erklärungen
Kunde zudem die gesetzlichen Rechte auf Minderung oder Rücktritt sowie auf Schadensersatz. Eine von einem Hersteller unserer Ware gegebenenfalls zugesagte Herstellergarantie besteht daneben unverändert fort. Dieses Produkt ist sowohl RoHS als CE zertifiziert. HWT-101.TK+2.C01 • v1.0 • 02/2017... -
Seite 34: Kontakt
