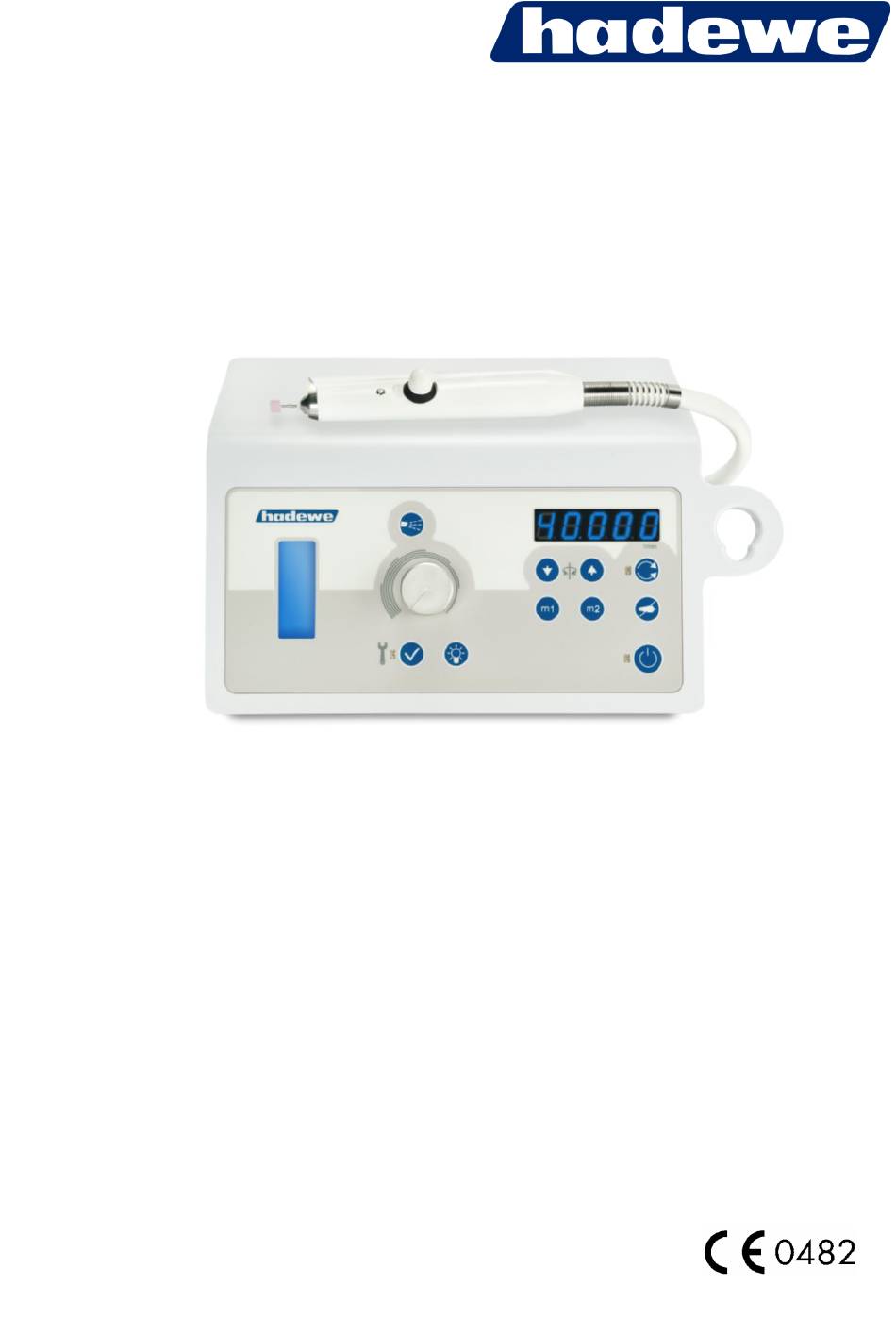

- Seite 1 Gebrauchsanleitung Fußpflegegerät Hyperios PLUS Artikel 0586 FB 04-294 Rev. 0 letzte Änderung: 14.09.2017...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort Sicherheitshinweise Reinigung und Desinfektion Bedienelemente Vor dem Gebrauch Anwendungsbereich Inbetriebnahme Gebrauch Bedienschritte Haltung bei der Bearbeitung Sprayflüssigkeit einfüllen Fräser einspannen Drehzahl einstellen Speichertasten m1, m2 Spray Trocknen/Fräserwechsel Fußschalter Wartung und Pflege Wasserdichtung Wasserfilter Reinigungsfunktion Spannzange reinigen Übersicht Wartung Handhabungshinweise Fehlersuche Technische Daten... -
Seite 3: Vorwort
Vorwort Mit dem Fußpflegegerät Hyperios haben Sie ein Produkt erworben, das den aktuells- ten Stand der Technik darstellt und nach strengen Qualitätskriterien hergestellt wurde. Da wir unsere Produkte ständig weiterentwickeln, ist es möglich, dass die Bilder und Zeichnungen in diesem Dokument leicht von dem Produkt abweichen, das Sie erwor- ben haben. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Das Gerät ist nur von Personen zu benutzen, die mit der Funktion und Arbeitsweise des Geräts vertraut sind. Die Installation des Arbeitsraumes muss den einschlägigen Bestimmun- gen entsprechen. Stellen Sie das Gerät so auf, dass die Lüftungsschlitze nicht verdeckt sind und die Abluft gut entweichen kann. Um das Risiko eines elektrischen Schlages zu vermeiden, darf dieses Gerät nur an einem Versorgungsnetz mit Schutzleiter angeschlossen werden. - Seite 5 Sicherheitshinweise Als Sprayflüssigkeit ist destilliertes Wasser mit Entkeimungsmittel (z.B. AquaHy, Art. 8555) zu verwenden. Beachten Sie bei der Verwendung anderer Sprayflüssigkeit stets die Herstellerangabe, ob der Einsatz mög- lich ist. Verwenden Sie nie Leitungswasser (Verkalkungsgefahr!) oder brennbare bzw. explosionsfähige Flüssigkeiten, wie z.B. Alkohol. Bei der Verwendung von Alkohol oder anderen brennbaren Flüssigkeiten besteht Brand- oder Explosionsgefahr.
-
Seite 6: Reinigung Und Desinfektion
Sicherheitshinweise Entleeren Sie das Gerät, wenn Sie es länger nicht benutzen (z.B. vor dem Urlaub). Entleeren Sie dazu den Tank. Drehen Sie den Sprayregler auf MAX. Lassen Sie anschließend das Gerät ca. 3 Minuten laufen. Die Sprayflüssigkeit wird nun aus allen Schläuchen im Inneren des Geräts und aus dem Handstück gepumpt. -
Seite 7: Bedienelemente
Bedienelemente 10 11 13 14 1 Spraymenge einstellen 2 Spraystrahl ein-/ausschalten (Reinigungsfunktion im Standby) 3 Drehzahl verringern 4 Drehzahl erhöhen 5 Leuchtanzeige leuchtet im Linkslauf 6 Drehrichtung ändern 7 Handstück und Spray ausschalten/Luftstrom einschalten 8 Anzeige leuchtet, wenn Dichtung gewechselt werden muss 9 Bestätigen des Wechselns der Dichtung 10 Licht ein-/ausschalten 11 Speichertaste m1... -
Seite 8: Vor Dem Gebrauch
Vor dem Gebrauch Bitte lesen Sie diese Gebrauchs- durchdringen unbeabsichtigt anweisung vor dem ersten Betrieb aber dennoch Verletzungen verursachen können. komplett durch. Beachten Sie be- sonders die Sicherheitshinweise. Achtung: Im Fußpflegebereich Bewahren Sie die Gebrauchsan- muss mit Spray gearbeitet weisung gut auf. werden. - Seite 9 Vor dem Gebrauch Nehmen Sie das Handstück in die Hand. Zum Starten des Handstücks und des Sprays drücken Sie die Taste (14) an der Gerätevordersei- Bild: Arbeitsplatz aus der Vogelperspektive Sofern Sie über einen Fußschalter verfügen, stecken Sie den Stecker des Fußschalters in die Buchse rechts am Gerät mit dem Symbol Vergewissern Sie sich, dass sich...
-
Seite 10: Gebrauch
Gebrauch Bedienschritte dem Arbeiten beginnen. Wenn Sie die Arbeit unterbrechen oder been- Nachfolgend wird die Reihenfolge den wollen, drücken Sie die Stand- der Bedienschritte beschrieben. Im by-Taste (14). Handstückmotor und Anschluss wird detailliert auf ein- Spray gehen dann aus. Das Hand- zelne Schritte eingegangen. -
Seite 11: Haltung Bei Der Bearbeitung
Gebrauch Haltung bei der Bearbeitung Die folgenden Bilder sind Beispiele für die Haltung bei der Bearbeitung verschiedener Fußbereiche. Stellen Sie stets sicher, dass der Fuß einen sicheren Halt hat, und dass Sie verspannungsfrei arbeiten können. -
Seite 12: Sprayflüssigkeit Einfüllen
Gebrauch Sprayflüssigkeit einfüllen Schalten Sie das Gerät aus. Ziehen Sie den Spraytank am Griff heraus. Halten Sie den Tankdeckel mit ei- ner Hand fest und drehen Sie den Tankbehälter ab. Füllen Sie nun destilliertes Wasser Entkei- mungsmittel (z.B. AquaHy, Art. 8555) ein. -
Seite 13: Fräser Einspannen
Gebrauch Verwenden Sie nur destillier- tes Wasser mit Entkeimungs- mittel AquaHy. Andere Sprayflüssigkeiten könnten ungeeignet sein und einen Schaden Ihrem Gerät verursachen. Besonders Sprayflüssigkeiten auf Alko- holbasis greifen oftmals die Schläuche an und machen sie porös. Wechseln Sie das Werkzeug Fräser einspannen nur, wenn das Handstück Das Handstück ist mit einer Spann-... -
Seite 14: Speichertasten M1, M2
Gebrauch Speichertasten m1, m2 Die Funktion kann auch ge- nutzt werden, um beim Still- Häufig verwendete Drehzahlen stand des Handstücks den können abgespeichert werden. Fräser zu wechseln. Dafür stehen Ihnen 2 Speicherplät- ze zur Verfügung. Stellen Sie zu- nächst die gewünschte Drehzahl Fußschalter (Art. -
Seite 15: Wartung Und Pflege
Wartung und Pflege Wasserdichtung Wasserfilter An der Spitze des Handstücks be- Schon kleinste Schmutzpartikel findet sich eine weiße Teflondich- können die Düse des Handstücks tung (Art. 4571). Die Dichtung muss verschmutzen. Zum Schutz befindet alle 50 Betriebsstunden ausge- sich im Tank ein Wasserfilter. Sie tauscht werden. -
Seite 16: Reinigungsfunktion
Wartung und Pflege Reinigungsfunktion Spannzange reinigen Benutzen Sie die Reinigungsfunkti- Reinigen Sie die Spannzange mo- on, wenn die Spraydüse verstopft natlich. ist. Schalten Sie das Gerät in den Standby-Betrieb (14). Nehmen Sie Spannzange ausbauen zunächst den Wasserfilter ab (siehe Mit dem Zangenschlüssel die Spitze voriger Abschnitt). -
Seite 17: Wartung Und Pflege
Wartung und Pflege Reinigung der Spannzange Übersicht Wartungen Weichen Sie die Spannzange in Was? Wie oft? Spiritus oder einer Flüssigkeit zur Durch wen? Instrumentenreinigung ein. Säubern Spannzange monatlich durch Sie die Schlitze und die Bohrung reinigen Anwender der Spannzange mit einer Bürste oder einem Pinsel. -
Seite 18: Handhabungshinweise
Unwucht haben, bringen damit Feuchtig- deren Schaft abgenutzt ist keit in das Handstück ein, was oder zu einem Schaden führen kann. die angerostet sind. Die von hadewe verwen- Das Arbeiten mit nicht deten Materialien schlie- einwandfreien Werkzeu- ßen eine Rostbildung gen verursacht eine stär-... -
Seite 19: Fehlersuche
Fehlersuche Handstück vibriert, ist laut oder wird Es tritt keine Sprayflüssigkeit aus. im vorderen Bereich heiß. Druck kann sich nicht aufbauen, da Verwendung verbogener Fräser → der Tankdeckel nicht richtig ge- ggf. anderen Fräser verwenden (Der schlossen ist. Fräser kann mit Fräserprüflehre 4990 auf Verbiegung überprüft wer- Spraysystem blockieren... - Seite 20 Fehlersuche HS, EE in Anzeige Motor kann nicht anlaufen, da Spannzange geöffnet ist. → Fräser einführen und einspannen (Knopf nach unten drücken). Dann Hand- stück bei max. zulässiger Drehzahl starten. Spraystrahl stottert. Es befinden sich noch Luftblasen im Spraysystem. Nach 5 Minuten Be- trieb sollte das Stottern von alleine verschwinden.
-
Seite 21: Technische Daten
Stromaufnahme: 0,5A linie übereinstimmt: Sicherung Primär: F1/F2: 500mA träge, Schmelzs. 93/42/EWG Medizinprodukte Richtlinie Sicherung Sec.: Thermosicherung Schutzklasse I hadewe GmbH – Grambartstraße 10 – Genauigkeit Drehzahlanzeige: ±10% 30165 Hannover Handstück: Anwendungsteil: Typ B Durchmesser: 17-22 mm Länge: 143 mm Geschwindigkeit: 6000-40000 U/min Bei Versorgungsspannung 100V: F1/F2: 1A träge, Schmelzs. -
Seite 22: Entsorgung
Elektronikgerätegesetz sind Altge- räte, die in Deutschland gekauft Spraymenge einstellen wurden, direkt an den Hersteller (hadewe) zu schicken. Die Entsor- Handstück und Spray aus- gung durch uns ist kostenlos. Die schalten / Luftstrom einschal- Geräte dürfen nicht bei den öffent- lich-rechtlichen Entsorgungsträgern... -
Seite 23: Sicherheitstechnische Prüfung
Technische Daten Meldepflichten Prüfung vor Inbetriebnahme Bei der Fertigungsendprüfung wer- Betreiber, Vertreiber und Händler, den unter anderem folgende Prü- die Kenntnis über Vorkommnisse fungen entsprechend entsprechend §29 des Medizinpro- 62353 (VDE 0751-1) durchgeführt: duktegesetzes erhalten, haben Sichtprüfung, Geräteableitstrom diese zu melden. Die Art und Weise <1000µA, Ableitstrom am Anwen- der Meldung ist im Medizinpro- dungsteil<1000µA,... - Seite 24 Technische Daten Angaben zur elektromagnetische Verträglichkeit gemäß DIN EN 60601-1-2 Leitlinien und Herstellererklärung – Elektromagnetische Aussendungen Das Gerät ist für den Betrieb in einer wie unten angegebenen Umgebung bestimmt. Der Kunde oder der Anwender des Geräts sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird.
- Seite 25 Technische Daten Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit Das Gerät ist für den Betrieb in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder der Anwender des Geräts sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird. Störfestig- IEC 60601 Übereinstimmung Elektromagnetische Umge- keitsprüfun-...
- Seite 26 Technische Daten Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit Das Gerät ist für den Betrieb in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder der Anwender des Geräts sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird. Störfestigkeits- IEC 60601-Prüfpegel Überein- Elektromagnetische Um- prüfungen...
- Seite 27 Technische Daten beobachtet werden, kann es notwendig sein, zusätzliche Maßnahmen zu ergreifen, wie z. B. die Neuorientierung oder Umsetzung des Geräts. b Über den Frequenzbereich von 150 kHz bis 80 MHz sollte die Feldstärke geringer als 3 V/m sein. Empfohlene Schutzabstände zwischen tragbaren und mobilen HF-Telekommunikationsgeräten und dem Gerät Das Gerät ist für den Betrieb in einer elektromagnetischen Umgebung bestimmt, in der die HF- Störgrößen kontrolliert sind.
