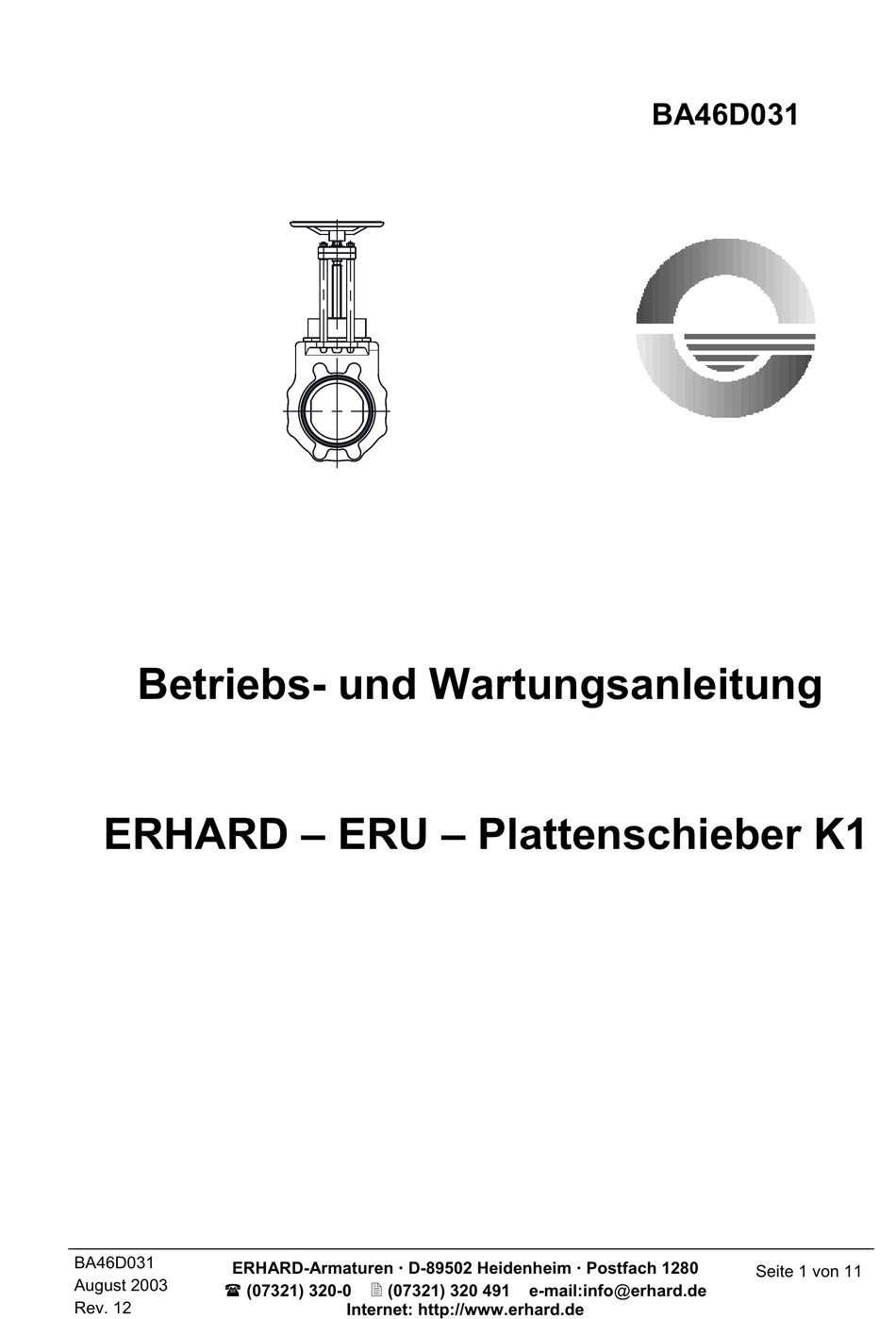

- Seite 1 BA46D031 Betriebs- und Wartungsanleitung ERHARD – ERU – Plattenschieber K1 BA46D031 ERHARD-Armaturen x x D-89502 Heidenheim x Postfach 1280 Seite 1 von 11 August 2003 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev. 12 Internet: http://www.erhard.de...
-
Seite 2: Inhaltsverzeichnis
2 Instandhaltung Inspektion und Wartung Lagerung Verbindungselemente für Flanschanschluß; Zeichnung 4.127920 Mögliche Störungen, Ursachen und Behebung BA46D031 ERHARD-Armaturen x x D-89502 Heidenheim x Postfach 1280 Seite 2 von 11 August 2003 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev. 12 Internet: http://www.erhard.de... -
Seite 3: Produkt- Und Funktionsbeschreibung
Die Schieber sind im Herstellerwerk auf Festigkeit und Dichtheit entsprechend DIN EN 12266 und DIN EN 1074 geprüft. Sie können in beiden Durchflussrichtungen beaufschlagt werden. BA46D031 ERHARD-Armaturen x x D-89502 Heidenheim x Postfach 1280 Seite 3 von 11 August 2003 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de... - Seite 4 Set 1 5 jährig Spindel austauschen Set 2 bei Bedarf Spindelmutter austauschen Set 3 bei Bedarf BA46D031 ERHARD-Armaturen x x D-89502 Heidenheim x Postfach 1280 Seite 4 von 11 August 2003 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev. 12 Internet: http://www.erhard.de...
- Seite 5 Kettenrad Bügel Bundscheibe Zylinderkerbstift Sechskantschraube Maßtabelle (zu Zeichnung 3. 65931) 19,5 19,5 19,5 25,5 25,5 BA46D031 ERHARD-Armaturen x x D-89502 Heidenheim x Postfach 1280 Seite 5 von 11 August 2003 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev. 12 Internet: http://www.erhard.de...
-
Seite 6: Funktionbeschreibung
Bei heißem Medium besteht Verbrennungsgefahr, Armatur bauseits wärmeisolieren. Eine Verlängerung der Bedienelemente, z. B. durch Hebel oder dergleichen, ist nicht zulässig – Beschädigungsgefahr! BA46D031 ERHARD-Armaturen x x D-89502 Heidenheim x Postfach 1280 Seite 6 von 11 August 2003 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de... -
Seite 7: Einbau In Die Rohrleitung
Die Rohrleitungs-Gegenflansche müssen planparallel und konzentrisch sein. Die Verbindungsschrauben sind gleichmäßig (verzugfrei) und über Kreuz anzuzie- hen. Die Rohrleitung darf dabei keinesfalls an die Armatur herangezogen werden. BA46D031 ERHARD-Armaturen x x D-89502 Heidenheim x Postfach 1280 Seite 7 von 11 August 2003 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de... -
Seite 8: Instandhaltung
Profildichtung festgestellt, sind die 6kt-Schrauben der Abdeckplatte gleichmäßig nachzuspannen. Sollte ein Nachziehen der Abdeckplatte nicht mehr möglich sein, so sind die Dichtelemente auszutauschen. BA46D031 ERHARD-Armaturen x x D-89502 Heidenheim x Postfach 1280 Seite 8 von 11 August 2003 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de... -
Seite 9: Lagerung
B. Bügel zwischen den Gehäuseteilen, sind gegen direkte Sonneneinstrahlung zu schützen. Die Einwirkung von Strahlungswärme, z. B. von Heizkörpern ist zu vermeiden. BA46D031 ERHARD-Armaturen x x D-89502 Heidenheim x Postfach 1280 Seite 9 von 11 August 2003 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de... -
Seite 10: Verbindungselemente Für Flanschanschluß; Zeichnung 4.127920
Betriebsanleitung ERHARD-ERU-Plattenschieber K1 HR, KR und 4kt-Betätigung Verbindungselemente für Flanschanschluß; Zeichnung: 4.127920 BA46D031 ERHARD-Armaturen x x D-89502 Heidenheim x Postfach 1280 Seite 10 von 11 August 2003 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev. 12 Internet: http://www.erhard.de... -
Seite 11: Mögliche Störungen, Ursachen Und Behebung
Wenn kein Erfolg: ausbauen, demontieren, reinigen, schadhafte Teile erneuern Fremdkörper im Sitzbereich Armatur in AUF-Stellung fahren und eingeklemmt Schließvorgang wiederholen. BA46D031 ERHARD-Armaturen x x D-89502 Heidenheim x Postfach 1280 Seite 11 von 11 August 2003 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev. 12...
