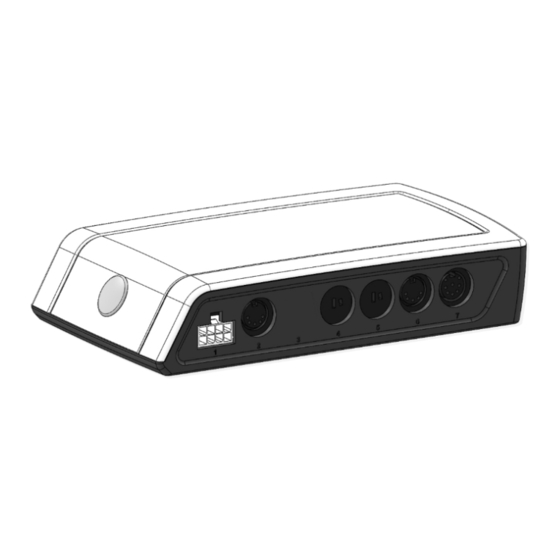

- Seite 1 HE150 Montageanleitung (Originalmontageanleitung)
-
Seite 3: Vorwort
Betreiber des Endprodukts. Verwendung in medizinischen Produkten Die HE150 ist kein Medizinprodukt. Für die Verwendung in einem Medizinprodukt sind Sie als Endprodukthersteller verpflichtet, die Konformität mit der EG-Richtlinie herzustellen und zu erklären sowie für die Einhaltung sonstiger Vorschriften über Medizinprodukte zu sorgen. -
Seite 4: Inhaltsverzeichnis
Personalauswahl – Eignung Typenschild Kombinationsmöglichkeiten Gerätebeschreibung Gerätekomponenten Technische Daten Montage Sicherheitsrelevante Hinweise zur Montage Durchführung der Montage Hinweise zur Erstellung der Bedienungsanleitung Allgemeine Hinweise Fehlerbehebung Wartung Wartung Pflege und Reinigung Entsorgung 10.1 Verpackungsmaterial 10.2 Bauteile der HE150 EG-Konformitätserklärung 90013 1.0... -
Seite 5: Allgemeines
Angaben zur Montageanleitung Diese Montageanleitung ist eine wesentliche Hilfe für die erfolgreiche und gefahrlose Montage der HE150 in das Endprodukt. Sie ist keine Betriebsanleitung für das Endprodukt. Die Montageanleitung hilft Ihnen, Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die Zuverlässigkeit und Lebensdauer des Geräts zu erhöhen. -
Seite 6: Sicherheitshinweise
in feuchter Umgebung oder im Freien. Die HE150 kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physi- schen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. -
Seite 7: Personalauswahl - Eignung
Der Einbau der HE150 in das Endprodukt darf nur durch Personal mit abgeschlossener Berufsaus- bildung zum Elektromaschinenmonteur oder einer gleichwertigen Qualifikation vorgenommen wer- den. Führen Sie den Einbau der HE150 in das Endprodukt nur dann aus, wenn Sie über eine solche Qualifikation verfügen oder beauftragen Sie nur entsprechend ausgebildetes Personal damit. 2.2.1... -
Seite 8: Typenschild
Sicherheitshinweise HE150 Typenschild Das abgebildete Typenschild ist als Beispiel zu verstehen. Die in der Abbildung angegebenen Daten können deshalb von Ihrer HE150 abweichen. Abbildung 1 Typenschild HE150 (Beispiel) HE150 Typenbezeichnung xxxxx Artikelnummer 24 - 29V Eingangsspannung max. 6.00A Stromaufnahme 2.4GHz... -
Seite 9: Kombinationsmöglichkeiten
HE150 Kombinationsmöglichkeiten Kombinationsmöglichkeiten Die HE150 kann mit mehreren von DewertOkin zugelassenen Einzelantrieben und Massagemoto- ren und Zubehör kombiniert werden. Aus der Kombination von Steuerung, Einzelantrieb, Massagemotor, Zubehör und Handsender ergibt sich ein individuelles System. Weitere Informationen und Bedienhinweise sind für die Systeme in separaten Systemanleitungen bei DewertOkin erhältlich. -
Seite 10: Gerätebeschreibung
DewertOkin Antrieben. Der Anschluss der HE150 an das Stromnetz erfolgt über das externe DewertOkin Power Supply. Die HE150 ist mit integriertem Funkempfänger ausgestattet. Gerätekomponenten Die HE150 besteht aus dem Gehäuse mit einem Anschluss für das externe DewertOkin Power Supply, Anschlüsse für Einzelantriebe, Massagemotoren und diversem Zubehör (siehe Kapitel 3, „Kombinationsmöglichkeiten“). -
Seite 11: Technische Daten
HE150 Technische Daten Technische Daten Eingangsspannung 24 - 29 V DC Stromaufnahme bei Nennbetrieb max. 6.0 A im Aussetzbetrieb 2 min. ON / 18 min. OFF max. 1.5 A im Dauerbetrieb (z.B. Massagemotoren etc.) Betriebsart Aussetzbetrieb AB 2 min./18 min... - Seite 12 Technische Daten HE150 Abbildung 3 Maße der HE150, Draufsicht (Angaben in mm) Abbildung 4 Maße der HE150, Seitenansicht (Angaben in mm) 90013 1.0...
-
Seite 13: Montage
Montage Sicherheitsrelevante Hinweise zur Montage Zur Gewährleistung eines dauerhaft sicheren Betriebs des Endproduktes müssen sowohl beim Gebrauch des Endproduktes als auch bei der Montage der HE150 in das Endprodukt grundlegen- de Sicherheitsregeln eingehalten werden. 6.1.1 Betriebssicherheit durch Maßnahmen beim Einbau Die Sicherheit des Betriebs Ihres Endproduktes mit DewertOkin-Komponenten wird durch bauliche Maßnahmen gewährleistet, auf die in diesem Abschnitt hingewiesen wird. - Seite 14 Montage HE150 1 Schrauben Sie jede der beiden Befestigungsplatten mit zwei Schrauben an die HE150 fest, wie in Abbildung 6 gezeigt. Abbildung 6 Montage der Befestigungsplatten B Schrauben A Befestigungsplatten 2 Zeichnen Sie die Bohrungen an, bohren Sie die fünf Schraubenpositionen im Endprodukt vor.
- Seite 15 2 Stecken Sie den Anschlussstecker in die Anschlussbuchse im OKIMAT 4 (C). 3 Legen Sie das Anschlusskabel (F) in die Kabelablage (E) am Adapter. 4 Setzen Sie die HE150 von oben in die Führung (B) des Adapters ein. 5 Stecken Sie den Stecker des Anschlusskabels in die Anschlussbuchse am HE-150 (H).
-
Seite 16: Elektrischer Anschluss
Transport des Endproduktes mit dem Boden in Berührung kommt. 6.2.4 Anschließen an die Spannungsversorgung Abbildung 8 Beispiel: Anschluss der HE150 an die Spannungsversorgung A Anschluss für das POWER SUPPLY B Anschluss für das Verbindungskabel für (z.B.: POWER SUPPLY HE-300 SMPS) (z.B.: OKIMAT 4) -
Seite 17: Hinweise Zur Erstellung Der Bedienungsanleitung
Sie als Fachmann richtet und nicht an den Betreiber des Endprodukts Allgemeine Hinweise Verwenden Sie zum Anschluss an die HE150 nur Antriebe, Massagemotoren und Zubehör von DewertOkin. Nur diese Komponenten weisen eine geprüfte Gerätekombination auf. Vermeidung von Schäden durch Unterbettbeleuchtung... - Seite 18 Ziehen Sie im Notfall den Netzstecker der Power Supply aus der Steckdose, um ein Stillsetzen des angeschlossenen Antriebs zu erreichen. Um den Antrieb oder die HE150 stillsetzen zu können, muss der Netzstecker zum Power Supply im Betrieb jederzeit zugänglich sein.
-
Seite 19: Fehlerbehebung
Lösung Antrieb / Steuerung / Keine Netzspannung. Netzverbindung herstellen. Zubehör ohne Funk- Anschlussleitung zwischen tion. HE150 und externem Power Supply verbinden. Antrieb / Steuerung / Zubehör de- Wenden Sie sich an Ihren Liefe- fekt. ranten/Händler. Handsender nicht eingelernt. Handsender einlernen. -
Seite 20: Wartung
ACHTUNG Trennen Sie vor Beginn der Reinigung den Netzstecker von der Spannungsversorgung. Reinigen Sie die HE150 nie in einer Waschstraße oder mit einem Hochdruckreiniger und vermeiden Sie das Eindringen von Flüssigkeiten. Schäden am Gerät sind nicht auszuschlie- ßen. -
Seite 21: 10. Entsorgung
AbfRRL ab dem 12.12.2008) der Wiederverwertung zuzuführen bzw. zu entsorgen. 10.2 Bauteile der HE150 Die HE150 enthält Elektronikbauteile, Kabel, Metalle, Kunststoffe usw. Die HE150 ist gemäß den geltenden Umweltvorschriften des jeweiligen Landes zu entsorgen. Die Entsorgung des Produkts unterliegt in Deutschland dem Elektro-G, international der EU- Richt- linie 2012/19/EU (WEEE) oder den jeweiligen nationalen Gesetzgebungen. -
Seite 22: Eg-Konformitätserklärung
Weststraße 1 32278 Kirchlengern Deutschland - Germany erklärt hiermit, dass das Produkt HE150 mit DewertOkin Antriebssystem die Anforderungen folgender EG-Richtlinien erfüllt: Richtlinie 2014/53 über die Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung von Funkanlagen auf dem Markt RoHS-Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektro-... - Seite 24 DewertOkin GmbH Weststraße 1 32278 Kirchlengern, Germany Tel: +49 (0)5223/979-0 Fax: +49 (0)5223/75182 http://www.dewertokin.de Info@dewertokin.de ID-Nr.: 90013...
