Inhaltszusammenfassung für Buderus NE1.1

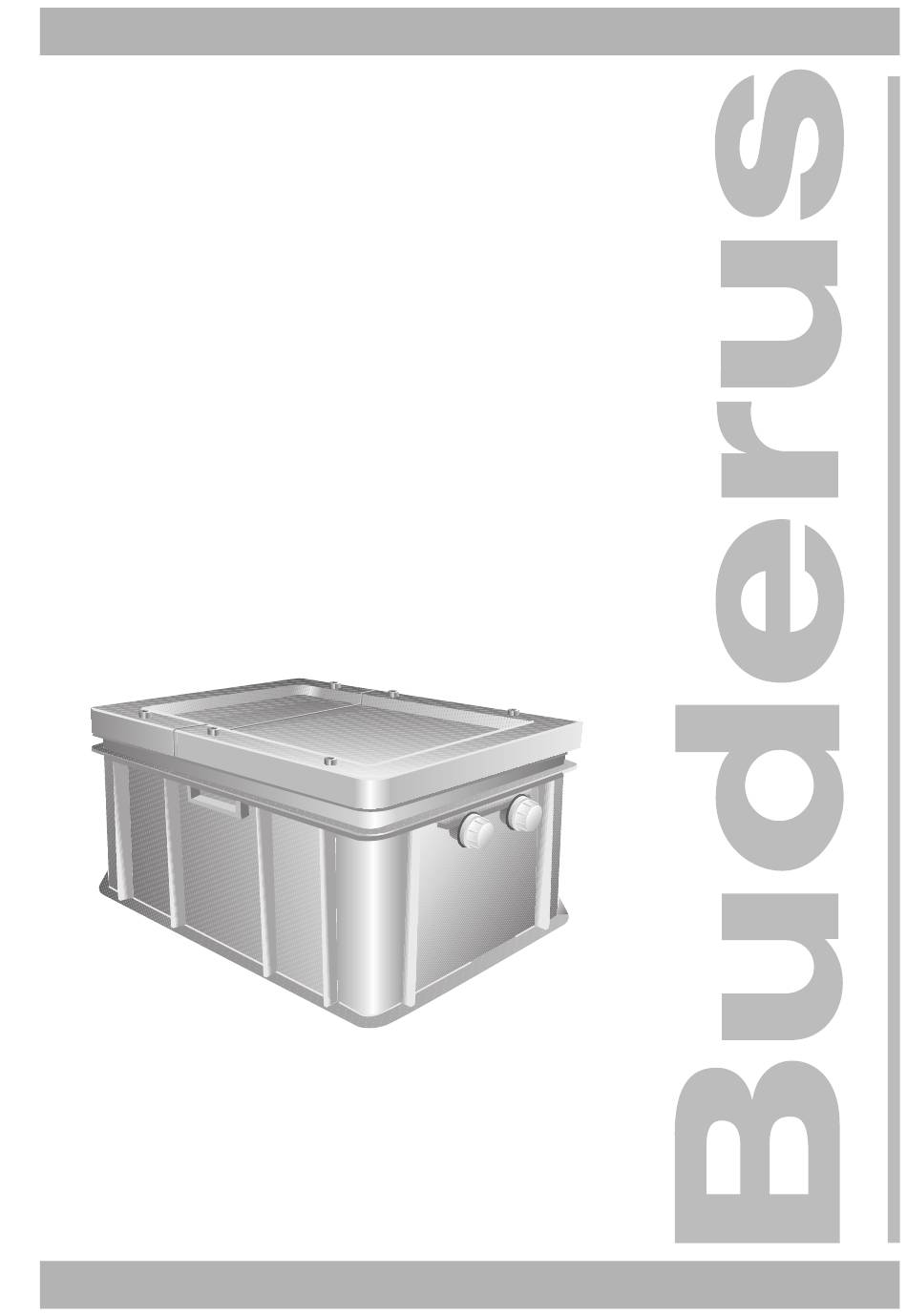

- Seite 1 6304 6352 – 03/2006 DE Für das Fachhandwerk Montage- und Wartungsanleitung Neutralisationseinrichtung NE1.1 Bitte vor Montage und Wartung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
........11 Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Neutralisationseinrichtung NE1.1 • Ausgabe 03/2006... -
Seite 3: Sicherheit
Sie können die Konformitätserklärung des Produkts im Internet unter Anwendertipps für eine optimale Geräte- www.heiztechnik.buderus.de abrufen oder nutzung und -einstellung sowie sonstige bei der zuständigen Buderus-Niederlas- nützliche Informationen. sung anfordern. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Neutralisationseinrichtung NE1.1 • Ausgabe 03/2006... -
Seite 4: Lieferumfang Und Anschlüsse
Pos. 6: Ablaufschlauch (nicht im Lieferumfang) Pos. 7: Schutzkappe Pos. 8: Abdeckung Anschlussstecker Anschlüsse Gewicht Zulaufstutzen Ablaufstutzen (im Betrieb) R 3/4 R 3/4 33 kg Tab. 1 Abmessungen, Anschlüsse Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Neutralisationseinrichtung NE1.1 • Ausgabe 03/2006... -
Seite 5: Installation
Alle kondensatführenden bauseitigen Leitungen und Verbindungsstücke (z. B. von der Abgasleitung zum Heiz- kessel oder der Neutralisationseinrich- Abb. 3 Neutralisationseinrichtung im Heizkessel integriert tung) in Kunststoff oder Edelstahl ausführen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Neutralisationseinrichtung NE1.1 • Ausgabe 03/2006... -
Seite 6: Inbetriebnahme Durchführen
Neutralisationsmittel einfüllen Neutralisationsmittel (Granulat) in die Granulatkam- Pos. 1: Pumpenkammer mer einfüllen (Füllmenge ca. 7 Liter = 9 kg). Pos. 2: Sammelkammer Pos. 3: Neutralisationsmittel in der Granulatkammer Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Neutralisationseinrichtung NE1.1 • Ausgabe 03/2006... - Seite 7 Abdeckung (Abb. 6, Pos. 2) für Anschlussstecker anbringen. Funktionsprüfung durchführen (siehe Kapitel 3.4, Seite 8). Abb. 6 Anschlusskabel einstecken Pos. 1: Anschlusskabel Pos. 2: Abdeckung Anschlussstecker Pos. 3: Anschlussbuchse Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Neutralisationseinrichtung NE1.1 • Ausgabe 03/2006...
-
Seite 8: Funktionsprüfung Durchführen
Messöffnung des unteren Druckschalters freigeben. Prüfen, dass die Pumpe einschaltet. Prüfen, dass die Sicherheitskette wieder schließt. Die Neutralisationseinrichtung ist funktionsbereit. Wenn eine Prüfung nicht erfolgreich war, das betreffen- de Bauteil erneuern. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Neutralisationseinrichtung NE1.1 • Ausgabe 03/2006... -
Seite 9: Wartung Und Störungen
Pumpenkammer (Abb. 8, Pos. 1) auf Undichtigkeit prüfen. Pumpenkammer verschließen. Anschlussstecker wieder einstecken. Funktionsprüfung durchführen (siehe Kapitel 3.4, Seite 8). Abb. 8 Inspektion durchführen Pos. 1: Pumpenkammer Pos. 2: Granulat Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Neutralisationseinrichtung NE1.1 • Ausgabe 03/2006... -
Seite 10: Wartung Durchführen
Oberer Druckschalter defekt. Seite 8). ohne dass die Sicherheitskette ab- schaltet. Fortfahren wie im Kapitel 4.4 „Wiederinbe- triebnahme“, Seite 11, beschrieben. Sicherheitskette nicht angeschlossen. Sicherheitskette anschließen. Tab. 2 Störungen Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Neutralisationseinrichtung NE1.1 • Ausgabe 03/2006... -
Seite 11: Wiederinbetriebnahme
Behälterdeckel auflegen und verschrauben. Verschraubung und Anschlüsse auf Dichtheit prüfen. Anschlusskabel (Abb. 9, Pos. 3) an der Neutralisati- onseinrichtung einstecken. Funktionsprüfung durchführen (siehe Kapitel 3.4, Seite 8). Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Neutralisationseinrichtung NE1.1 • Ausgabe 03/2006... - Seite 12 Heizungsfachbetrieb: Deutschland BBT Thermotechnik GmbH Buderus Deutschland, D-35573 Wetzlar www.heiztechnik.buderus.de info@heiztechnik.buderus.de Österreich Schweiz Buderus Austria Heiztechnik GmbH Buderus Heiztechnik AG Karl-Schönherr-Str. 2, A-4600 Wels Netzibodenstr. 36, CH-4133 Pratteln www.buderus.at www.buderus.ch office@buderus.at info@buderus.ch...
