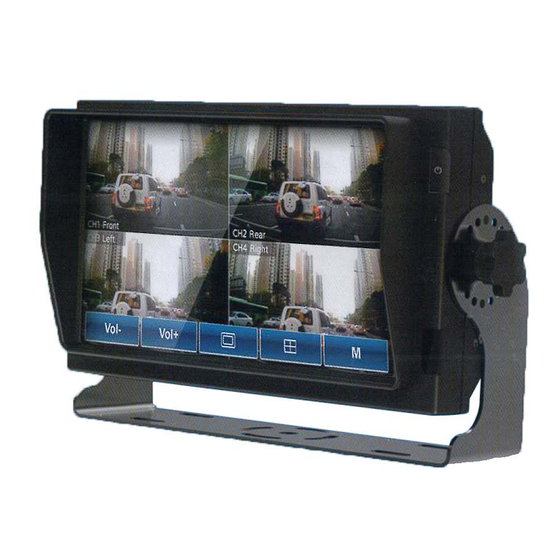

- Seite 1 Bedienungsanleitung ControLaser RVM-704M CTL.004100 Design und Spezifikationen können ohne Vorankündigung geändert werden.
- Seite 2 2-DIn, 7“ Touchscreen Monitor Model: RVM-704 Bedienungsanleitung (Version 1.0) Inhaltsverzeichnis 1. Vorsicht 2. Produktkomponenten 3. Bedienung des Produkts 4. Installation des Produktes 5. Technische Daten Danke, dass Sie unseren Fahrzeugmonitor mit eingebau- tem Touchscreen gekauft haben. Bitte lesen Sie vor Benutzung des Produktes die Bedie- ...
- Seite 3 Vorsicht Um eine ordnungsgemäße Nutzung des Gerätes zu gewährleisten, sollten Sie vor der Inbetriebnahme diese Betriebsanleitung genau studieren. Wir möchten Sie darauf hinweisen, dass unsere Firma in keinster Weise verantwortlich gemacht werden kann, für Fehler oder Schwierigkeiten, die bei falscher Bedienung oder Missach- tung der Sicherheitshinweise dieser Anleitung auftreten.
-
Seite 4: Produktkomponenten
Produktkomponenten 1) Touchscreen Durch Berühren eines der kleinen Bilder während dem Multi Screen Modus, vergrößert sich das betreffende Bild und wechselt in den Vollbildmodus. Durch Berühren des Bildschirm ist es möglich, das Gerät zu bedienen oder die Einstellung zu verändern. 2) Power On/Off Betätigen Sie die Anschalttaste für 0,5 Sekunden um den Bildschirm anzu- ... -
Seite 5: Eingangsspannung
Produktkomponenten 4) Eingangsspannung Verbinden Sie das Anschlusskabel (VCC/GND/Trigger1 ~ Trigger5/Speed Switch 5) Kameraeingang Schließen Sie das Kamerakabel entsprechend an (Cam 1 – Cam 4) 6) AV In/Out AV IN: AUX 1 & AUX 2 (RCA), AV Out (RCA) ... -
Seite 6: Bedienung Des Produkts
Bedienung des Produkts Start Bildschirm Wenn der Bootvorgang beendet ist erscheint der Multi Screen wie unterhalb zu sehen. Wenn Sie die kleinen Fenster auf dem Bildschirm berühren, wechselt der gewählte Kanal in den Vollbildmodus. Wenn Sie die kleinen Fenster auf dem Bildschirm berühren, wechselt der ge- wählte Kanal in Vollbildmodus. -
Seite 7: Lautstärkeanpassung
Bedienung des Produkts Lautstärkeanpassung Betätigen Sie diese Taste um den Lautstärkeregler erscheinen zu lassen. 1) Stummschaltung 2) Erhöhung der Lautstärke 3) Herabsetzten der Lautstärke... - Seite 8 Bedienung des Produkts Input Auswahl Drücken Sie die Input Taste um den Inputtyp zu wählen. Input Taste 1-mal betätigen: AUX 1 Input Taste 3-mal betätigen: Cam Input Taste 2-mal betätigen: AUX 2...
-
Seite 9: Mehrfachbilddarstellung
Bedienung des Produkts Mehrfachbilddarstellung Drücken Sie die Multi Screen Taste um den Bildschirm aufzuteilen. Multi Screen Taste 1-mal betätigen: Multi Screen Taste 3-mal betätigen: Cam1, Cam2 Cam1, Cam2, Cam3, Cam4 Input Taste 2-mal betätigen: Cam3, Cam4... - Seite 10 Bedienung des Produkts Einstellungen Betätigen Sie die Einstellungsmenü Taste um den Einstellungsbild- schirm aufzurufen. CAM: Helligkeitsanpassung des Kameraeingangs Bildschirms AUX: Helligkeitsanpassung des AUX Bildschirms...
- Seite 11 Bedienung des Produkts Display Register Ch. Name Tragen Sie den Namen in jeden Channel ein. Mirror: Spiegel- oder Normalbild Up: Oben / Unten- Orientierung des Bildschirms ändern Shutter: Setzt Klappenkamera in Funktion ...
- Seite 12 Bedienung des Produkts Display Legen Sie die Bildschirm Position jedes Kanals fest. Achtung: Cam1 und AUX1 können nicht gleichzeitig ausgewählt werden. Cam2 und AUX2 können nicht gleichzeitig ausgewählt werden. Einstellen des Bildschirms für jeden Trigger.
- Seite 13 Bedienung des Produkts Display Auto Scan Time Darstellung im Vollbildmodus je nach Einstellungen der einzelnen Kanäle falls auf On gesetzt Border Line Setup Darstellung der Trennlinien auf dem Bildschirm...
- Seite 14 Bedienung des Produkts Display Einstellen der Hilfslinien für jede Steuerleitung. Kalibrierung Vorne & Hinten Steuerleitung 1...
- Seite 15 Bedienung des Produkts Display Der Bildschirm wird automatisch angeschaltet wenn das Fahrzeug gestartet wird. Dimmer: Automatische Helligkeitsanpassung durch Sensor in der Gehäusefront. Lichtempfindlichkeit (0 – 10) anhand der tatsächlichen Lichtverhältnisse (Tag/Nacht) angepasst.
-
Seite 16: Funktion
Bedienung des Produkts Funktion Behalten Sie die Steuerleitung aktiviert während den Einstellungsänderungen. Schalten Sie die Steuerleitung aus, um einen temporären Spannungsverlust zu überbrücken. Touch Kalibrierung: Wiederanpassung der Touch-Fläche. - Seite 17 Bedienung des Produkts Funktion Geschwindigkeitserkennung des Fahrzeugs von 10 – 200 Hz. Speed Switch Display: Automatisches Anschalten des Monitors durch Tachosignal bei Erreichen einer bestimmten Geschwindigkeit...
- Seite 18 Bedienung des Produkts System Darstellungszeit der Menüanzeige Darstellungszeit des Bildschirms Bildschirm wird automatisch in Standby versetzt, falls keine Aktion er- folgt...
- Seite 19 Bedienung des Produkts System Legen Sie ein Passwort fest um den Menüzugang zu verschlüsseln. Sprache Unterstützt Sprachen für jedes Land (Option)
-
Seite 20: Systeminfo
Bedienung des Produkts System Zurücksetzen des Gerätes auf Werkseinstellungen System-Info Anzeige der Firmware Version und Typenbezeichnung... - Seite 21 Bedienung des Produkts Bluetooth Phone (Optional) Legen Sie ein Passwort fest um den Menüzugang zu verschlüsseln. Betätigen Sie folgende Taste um Bluetooth zu starten Bildschirm bei Bluetooth Start Startbildschirm zeigt Telefonbuch des verbundenen Gerätes Entgangene Anrufe Angenommene Anrufe Gewählte Rufnummern Nummer wählen Telefonbuch Bluetooth Einstellungen...
- Seite 22 Bedienung des Produkts Bluetooth Phone (Optional) Betätigen Sie die „Setup“ taste um in den Bluetooth Verbindungsmodus zu gelangen 1. Drücken Sie die „Pairing“ Taste um die Verbindung zu starten. 2. Verbindung zu gefundenem Telefon starten. (Eingabe eines Pin Codes zur Übereinstimmung). 3.
- Seite 23 Bedienung des Produkts Bluetooth Phone (Optional) Darstellung gefundener Geräte Bis zu 8 Geräte darstellbar Löschen gefundener Geräte durch betätigen der „Del“ Taste Verbinden gefundener Geräte durch betätigen der „Connect“ Taste Löschen aller gefundenen Geräte durch betätigen der „All Delete“ Taste (Gefundene Geräte werden automatisch in bestimmter Reihen- folge sortiert angezeigt)
- Seite 24 Bedienung des Produkts Bluetooth Phone (Optional) Laden des Telefonbuchs nach erfolgreichem Verbinden mit dem Gerät. Anruf wird nach Antippen der Nummer in der nebenste- henden Liste gewählt.
-
Seite 25: Vorbereitung
Installation Vorbereitung Stellen Sie sicher, den Monitor vor Installation, von der Halterung zu trennen. 1. Stecken Sie die Trennklammern in die dafür vorgesehenen Öffnungen auf beiden Seiten. 2. Lösen Sie den Monitor von der Halterung wie abgebildet. - Seite 26 Installation Installation Installationsübersicht 1) Dekoplatte + Festmontagehalterung...
- Seite 27 Installation Installation 2) Festmontagehalterung -> Armaturenbrett. a. Halterung in Armatur einsetzen b. Befestigen der Halterung durch Festziehen der gelieferten Schrauben (oben / unten) 3) Sonnenschutzblende + Monitor...
- Seite 28 Installation Installation 4) Anschlusskabel, Kabel Halterung, Kameras Monitor + Kabelhalterung Monitor + Schrauben Bitten stellen Sie eine Verbindungsmöglichkeit für An- schlusskabel, Kamerakabel und Kabelhalterung bereit, bevor Sie mit der Installation des Monitors beginnen. 5) Monitor + Festmontagehalterung...
-
Seite 29: Demontage
Installation Demontage Bitte führen Sie die Installationsschritte in umgekehrter Reihenfolge durch um die Einheit zu demontieren. 1) Zusammenbau - Sonnenschutzblende 2) Zusammenbau - Trennklammern... - Seite 30 Installation System Verbindung...
-
Seite 31: Technische Daten
Technische Daten LCD: Eingebaute 7 Ohm TFT LCD WVGA 800x480, Touchfläche) Kamera: 4 Kameraeingänge / NTSC, PAL (Video & Audio) Videoausgang: VCBS 1 Kanal / NTSC, PAL Audioausgang: ! Kanal (RCA) Externe Lautsprecher: +, - 2pin / Max 3.1V bei 8 Ohm Lautsprecher ...
