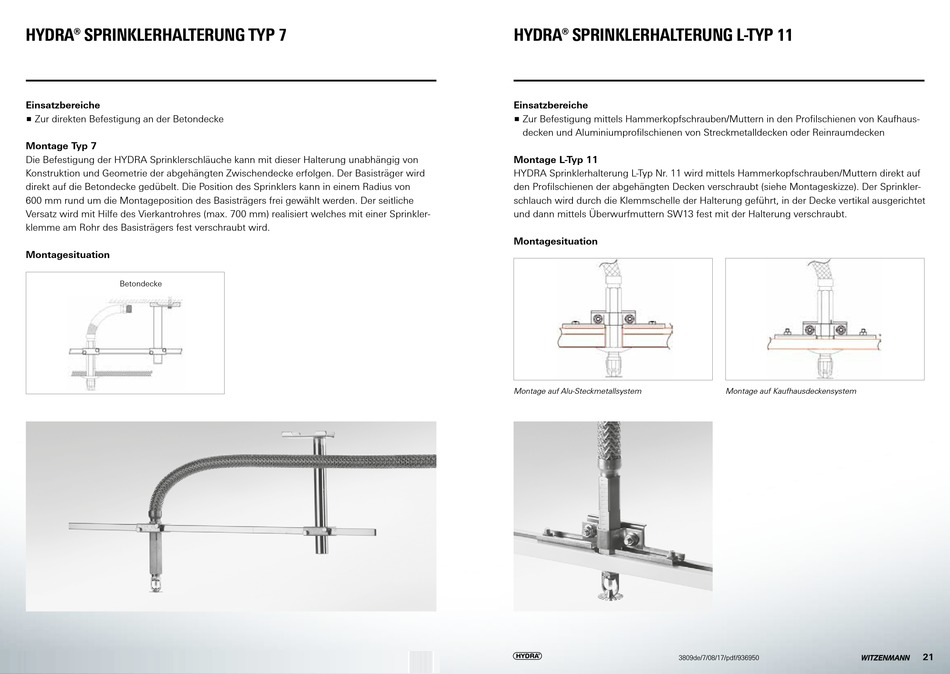

HYDRA® SPRINKLERHALTERUNG TYP 7
Einsatzbereiche
p Zur direkten Befestigung an der Betondecke
Montage Typ 7
Die Befestigung der HYDRA Sprinklerschläuche kann mit dieser Halterung unabhängig von
Konstruktion und Geometrie der abgehängten Zwischendecke erfolgen. Der Basisträger wird
direkt auf die Betondecke gedübelt. Die Position des Sprinklers kann in einem Radius von
600 mm rund um die Montageposition des Basisträgers frei gewählt werden. Der seitliche
Versatz wird mit Hilfe des Vierkantrohres (max. 700 mm) realisiert welches mit einer Sprinkler-
klemme am Rohr des Basisträgers fest verschraubt wird.
Montagesituation
Betondecke
20
3809de/7/08/17/pdf/936950
HYDRA® SPRINKLERHALTERUNG L-TYP 11
Einsatzbereiche
p Zur Befestigung mittels Hammerkopfschrauben/Muttern in den Profilschienen von Kaufhaus-
decken und Aluminiumprofilschienen von Streckmetalldecken oder Reinraumdecken
Montage L-Typ 11
HYDRA Sprinklerhalterung L-Typ Nr. 11 wird mittels Hammerkopfschrauben/Muttern direkt auf
den Profilschienen der abgehängten Decken verschraubt (siehe Montageskizze). Der Sprinkler-
schlauch wird durch die Klemmschelle der Halterung geführt, in der Decke vertikal ausgerichtet
und dann mittels Überwurfmuttern SW13 fest mit der Halterung verschraubt.
Montagesituation
Montage auf Alu-Steckmetallsystem
3809de/7/08/17/pdf/936950
Montage auf Kaufhausdeckensystem
21
