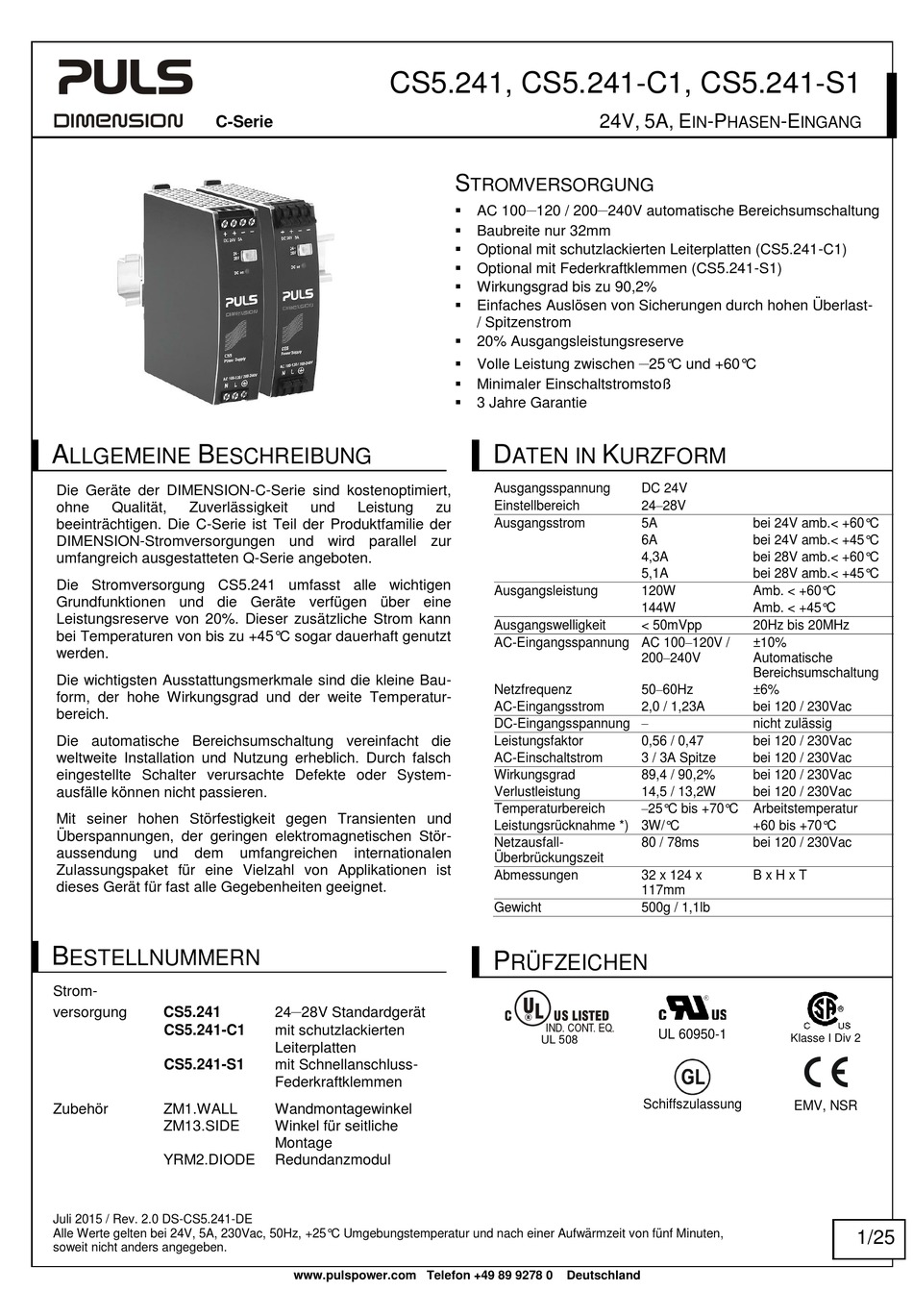

Puls dimension C series Bedienungsanleitung

C-Serie
A B
LLGEMEINE ESCHREIBUNG
Die Geräte der DIMENSION-C-Serie sind kostenoptimiert,
ohne Qualität, Zuverlässigkeit
beeinträchtigen. Die C-Serie ist Teil der Produktfamilie der
DIMENSION-Stromversorgungen und wird parallel zur
umfangreich ausgestatteten Q-Serie angeboten.
Die Stromversorgung CS5.241 umfasst alle wichtigen
Grundfunktionen und die Geräte verfügen über eine
Leistungsreserve von 20%. Dieser zusätzliche Strom kann
bei Temperaturen von bis zu +45°C sogar dauerhaft genutzt
werden.
Die wichtigsten Ausstattungsmerkmale sind die kleine Bau-
form, der hohe Wirkungsgrad und der weite Temperatur-
bereich.
Die automatische Bereichsumschaltung vereinfacht die
weltweite Installation und Nutzung erheblich. Durch falsch
eingestellte Schalter verursachte Defekte oder System-
ausfälle können nicht passieren.
Mit seiner hohen Störfestigkeit gegen Transienten und
Überspannungen, der geringen elektromagnetischen Stör-
aussendung und dem
Zulassungspaket für eine Vielzahl von Applikationen ist
dieses Gerät für fast alle Gegebenheiten geeignet.
B
ESTELLNUMMERN
Strom-
versorgung CS5.241
CS5.241-C1
CS5.241-S1
Zubehör ZM1.WALL
ZM13.SIDE
YRM2.DIODE
Juli 2015 / Rev. 2.0 DS-CS5.241-DE
Alle Werte gelten bei 24V, 5A, 230Vac, 50Hz, +25°C Umgebungstemperatur und nach einer Aufwärmzeit von fünf Minuten,
soweit nicht anders angegeben.
CS5.241, CS5.241-C1, CS5.241-S1
und Leistung
umfangreichen internationalen
–
24 28V Standardgerät
mit schutzlackierten
Leiterplatten
mit Schnellanschluss-
Federkraftklemmen
Wandmontagewinkel
Winkel für seitliche
Montage
Redundanzmodul
www.pulspower.com Telefon +49 89 9278 0
24V, 5A, E
S
TROMVERSORGUNG
– –
 AC 100
120 / 200 240V automatische Bereichsumschaltung
 Baubreite nur 32mm
 Optional mit schutzlackierten Leiterplatten (CS5.241-C1)
 Optional mit Federkraftklemmen (CS5.241-S1)
 Wirkungsgrad bis zu 90,2%
 Einfaches Auslösen von Sicherungen durch hohen Überlast-
/ Spitzenstrom
 20% Ausgangsleistungsreserve
 Volle Leistung zwischen
 Minimaler Einschaltstromstoß
 3 Jahre Garantie
D K
ATEN IN
Ausgangsspannung
Einstellbereich
zu
Ausgangsstrom
Ausgangsleistung
Ausgangswelligkeit
AC-Eingangsspannung AC 100–120V /
Netzfrequenz
AC-Eingangsstrom
DC-Eingangsspannung –
Leistungsfaktor
AC-Einschaltstrom
Wirkungsgrad
Verlustleistung
Temperaturbereich
Leistungsrücknahme *) 3W/°C
Netzausfall-
Überbrückungszeit
Abmessungen
Gewicht
P
RÜFZEICHEN
IND. CONT. EQ.
UL 508
Deutschland
-P -E
IN HASEN
–
25°C und +60°C
URZFORM
DC 24V
24–28V
5A bei 24V amb.< +60°C
6A bei 24V amb.< +45°C
4,3A bei 28V amb.< +60°C
5,1A bei 28V amb.< +45°C
120W Amb. < +60°C
144W Amb. < +45°C
< 50mVpp 20Hz bis 20MHz
±10%
200–240V Automatische
Bereichsumschaltung
50–60Hz ±6%
2,0 / 1,23A bei 120 / 230Vac
nicht zulässig
0,56 / 0,47 bei 120 / 230Vac
3 / 3A Spitze bei 120 / 230Vac
89,4 / 90,2% bei 120 / 230Vac
14,5 / 13,2W bei 120 / 230Vac
–25°C bis +70°C
Arbeitstemperatur
+60 bis +70°C
80 / 78ms bei 120 / 230Vac
32 x 124 x B x H x T
117mm
500g / 1,1lb
UL 60950-1
Klasse I Div 2
Schiffszulassung
INGANG
EMV, NSR
1/25
