Montageanleitung Schaukel „simius 3"
Artikel-Nr. 51 2027 401
1100
1100
Legende
Legende
Beton
Concrete
Beton
Concrete
Füllmaterial
Füllmaterial
Filling
Filling
Erde
Erde
Ground
Ground

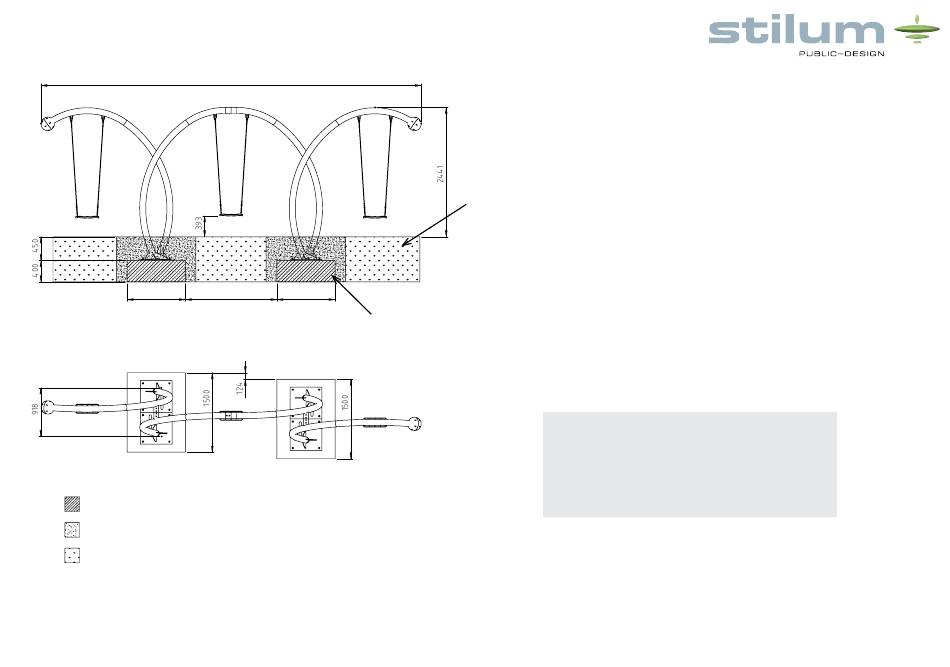

Zeichnung 2: Fundamentplan
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
7179
7179
1728
1100
Betonfundament
1728
1100
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforder-
lichen Sicherheitsfreiraums (siehe Zeichnung 4: 7000 x 7600 mm.)
Spiel-
ebene
2. Die Aufprallfläche eines Gerätes mit erzwungener Bewegung darf sich nicht
mit Aufprallflächen anderer Geräte überschneiden.
Nach DIN1176 - 4.2.8.2.5 müssen bei Geräten, die eine erzwungene Bewe-
gung verursachen stossdämpfende Böden über den gesamten Aufprallbe-
reich vorgesehen werden.
3. Bodenaushub für zwei Fundamente nach Zeichnung 2 vornehmen.
Nach Aushub Fundamentsohlen verdichten.
Hinweis: Die Schaukel wird auf Spielebenen-Niveau eingebaut.
Auf Markierung „Spielebene" am Spielgerät achten!
4. Die zwei Betonfundamente gem. der angegebenen Maße (LxBxH 1500 x
1100 x 400 mm) mit mittig eingebrachter, horizontaler Bewehrung (BST 500
S) in der Güte C 20/25 erstellen.
Bewehrungsplan: Beton-Fundament mit Bewehrung
Hauptfundament: BSt 500S
Je 4 Bügel Ø 8 mm längs und quer
Betonüberdeckung h´= 3 cm
Zuschnitt
Werkstoff
Zuschnitt
Werkstoff
Gewicht
Betongüte C 20/25
Name
Oberflächen nach
Zul. Abweichung
Benennung
DIN ISO 1302
DIN 2768 - mH
Gez.
Schramm
Name
Datum
Oberflächen nach
Zul. Abweichung
Fundamentplan
Reihe 2
DIN ISO 1302
Gepr.
DIN 2768 - mH
Gez.
Schramm
31.07.17
Reihe 2
Gepr.
Projekt
simius 3
Zeichnungsnummer
0519-00-00
Gewerbegebiet Larsheck
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Rev
Änderung
Datum
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
Rev
Änderung
Datum
Name
Deutschland
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Gewicht
1783.4
Maßstab
1:35
Benennung
1783.4
Maßstab
1:35
Datum
Fundamentplan
31.07.17
Projekt
simius 3
Zeichnungsnummer
Blatt
Blatt
0519-00-00
1
1
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
A3
A3
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Stand: 25.06.2018 S. 2
