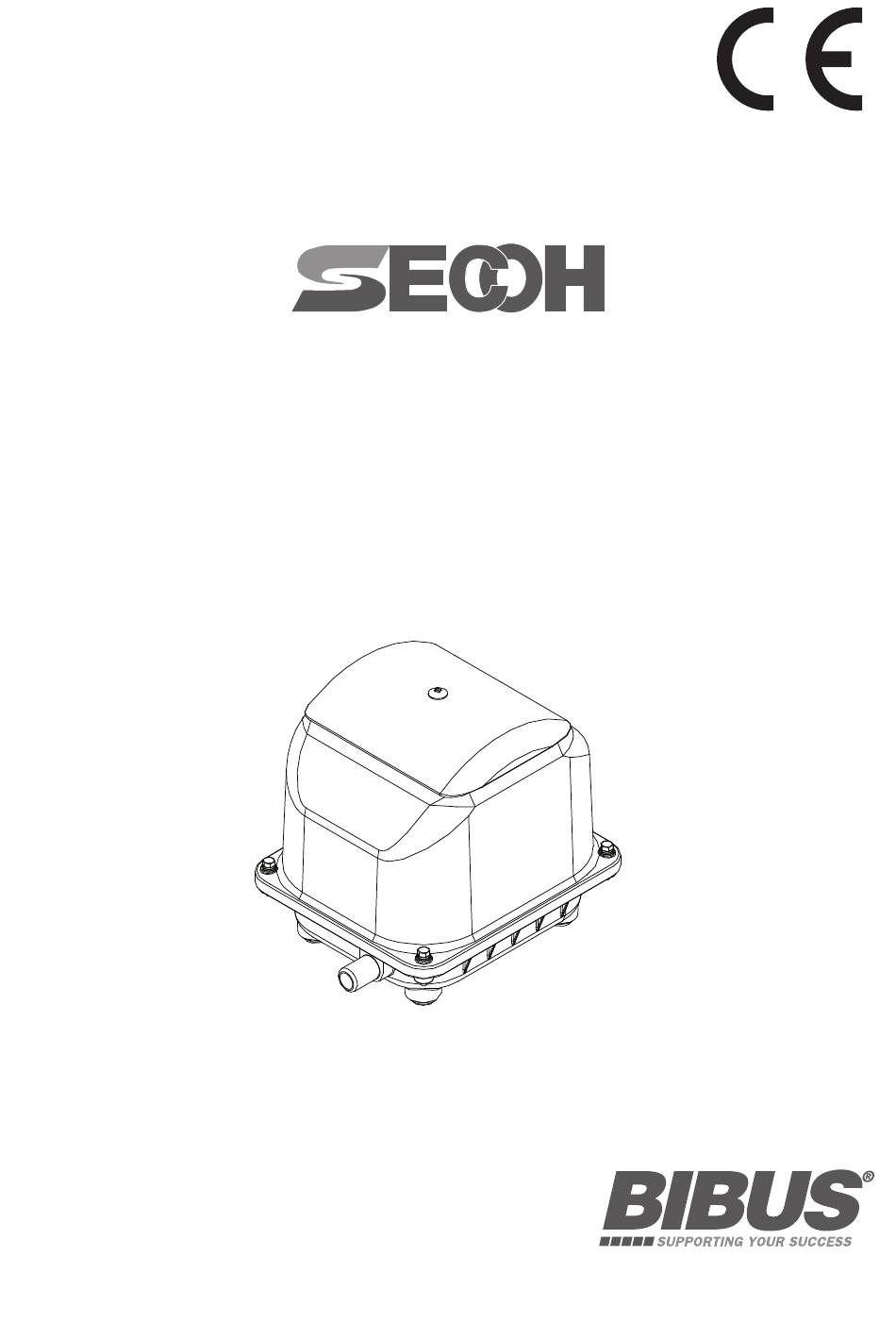

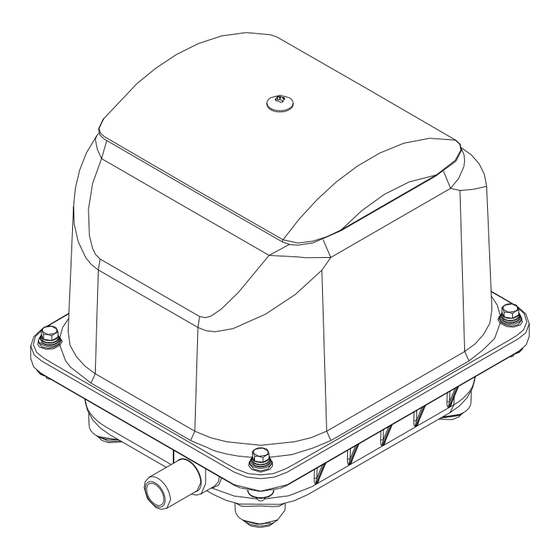

- Seite 1 INSTALLATIONS- UND BETRIEBSANWEISUNG ELEKTROMAGNETISCHE LUFTPUMPEN Modellreihen JDK-60, JDK-80, JDK-100, JDK-120 - Stand 17.03.2015 -...
-
Seite 2: Inhaltsverzeichnis
Wir danken Ihnen für den Kauf unseres Membrankompressors. Bitte lesen Sie die Bedienungs- und Wartungsanleitung vor dem Gebrauch gründlich durch, um die Funktionsweise der Pumpe zu verstehen und mögliche Schäden oder Verletzungen zu vermeiden. Bitte bewahren Sie die Anleitung sorgfältig für einen möglichen späteren Gebrauch auf. INHALT 1.Aufbau der Pumpe 2.Technische Hinweise... -
Seite 3: Aufbau Der Pumpe
1. Aufbau der Pumpe Schraube für Filterdeckel Filterdeckel Dichtung Filterdeckel Filter Ansaugöffnungen Gehäuse Luftauslass Luftanschlussstutzen Schlauchklammer (2 Stk.) Lufteinlass Stromkabel Masse-Anschluss (nur bei Metallgehäuse) www.bibus.de... -
Seite 4: Technische Hinweise
2. Technische Hinweise Die folgenden Erläuterungen sollen Ihnen bei der Interpretation der technischen Angaben helfen. Befolgen Sie die im vorliegenden Handbuch enthaltenen Anweisungen genau, um die Sicherheitsvorkehrungen in vollem Umfang zu nutzen sowie den sicheren und korrekten Betrieb der Pumpe zu gewährleisten. Lesen Sie die Anweisungen aufmerksam durch und bewahren Sie diese für zukünftige Wartungen, Einstellungen oder Reparaturen an einem sicheren und leicht zugänglichen Ort auf. - Seite 5 Schutzart Phoe-niX Serie: IPX4, SLL Serie: IP45, EL- und JDK-Serie: IP44 Umgebungstemperatur Die maximal zulässige Umgebungs- und Ansaugtemperatur liegt zwischen -10º C und +40º C. Isolationsklasse Alle Luftpumpen haben die Isolationsklasse E, die einer Grenztemperatur von 120º C entspricht. Lebensdauer Die Lebensdauer ist abhängig von den jeweiligen Betriebsbedingungen (Betriebsart, Arbeitsdruck, etc.) und der Arbeitsumgebung (Temperatur, Luftqualität, Lüftung, Stabilität der Stromversorgung, Wartung etc.).
-
Seite 6: Montage Und Betrieb
3. Montage und Betrieb Montage Die Pumpe darf ausschließlich oberhalb des Wasserspiegels montiert werden, da zurückfließendes Wasser zu einem Kurzschluss führen kann. Idealer Standort ist eine stabile Plattform, mindestens 10 cm höher als das Fundament. Bei der Montage auf einer instabilen Unterlage können durch die Vibrationen störende Geräusche auftreten. -
Seite 7: Vor Inbetriebnahme
Lagerung Lagern Sie die Pumpe über -10° C, um den Dauermagneten nicht zu schwächen und eine optimale Leistung zu erzielen. Die Pumpe darf bei der Lagerung keinem direkten Sonnenlicht oder hohen Temperaturen ausgesetzt werden, um die Gummiteile flexibel zu halten. 3.1 Vor Inbetriebnahme VORSICHT Diese Pumpe wurde nur für den Betrieb mit Luft entwickelt! -
Seite 8: Einbauort
3.3.1 Einbauort VORSICHT Die Pumpe nur an Orten installieren welche vor Regen und Schnee gesichert sind! Eindringender Regen oder Schnee können zu Störungen oder Fehlfunktionen führen. VORSICHT Die Pumpe muss grundsätzlich oberhalb des betroffenen Wasserspiegels montiert werden. Die Montage unterhalb des Wasserspiegels führt beim Abschalten der Pumpe zu einem siphonartigen Rückfluss des Wassers, welcher zu Fehlfunktionen führt. -
Seite 9: Befestigung
VORSICHT Bei einer Außeninstallation sind entsprechende Sicherheitsvorschriften zu beachten. Speziell die Schutzklassen sind einzuhalten. 3.3.3 Befestigung VORSICHT Bei Installationen im Schrank sollte eine Belüftung gewährleistet sein, welche die Innentemperatur auf weniger als 40°C hält. Hitzeeinwirkungen über 40°C beeinträchtigen die Lebensdauer der Verschleißteile. Sollte die Pumpe an Orten mit hoher Feuchtigkeit, Schlagregen oder Schnee montiert werden müssen, so wird die Montage in einem Wasser geschütztem Schaltschrank empfohlen. -
Seite 10: Schlauchanschluss
3.3.4. Schlauchanschluss Der Anschluss-Schlauch am Luftaustritt muss für die JDK-Serie (JDK-60 bis -250) einen Innendurchmesser von mind. 13mm und einen Außendurchmesser von mind. 19 mm aufweisen. Die Verlegung des Schlauchs sollte so kurz wie möglich und gerade geführt sein. Die Gesamtlänge sollte 5m nicht überschreiten. -
Seite 11: Wartung
Wartung VORSICHT Vor Beginn der Wartungsarbeiten ist der Netzstecker zu ziehen. 4.1 Filterreinigung einmal pro Quartal. Lösen Sie die Befestigungsschraube des Filterdeckels. Den Filterdeckel nach oben abziehen/lösen. Entnehmen Sie den Filter. Den Filter vom Staub befreien. Bei starker Verschmutzung den Filter mit einem neutralen Reiniger säubern, anschließend mit Wasser auswaschen und trocknen lassen. -
Seite 12: Austausch Des Filters, Der Ventilboxen Und Membranen
4.3 Austausch des Filters, der Ventilboxen und Membranen Folgende Empfehlungen bezüglich der Austausch-Intervalle ergeben sich aus den Erfahrungen unserer Kunden beim Einsatz der SECOH Kompressoren bei einer Umgebungstemperatur zwischen -10°C und +40°C und einer Luftfeuchtigkeit von unter 80%. Typ/Reihe bis 150 mbar... - Seite 13 c) Tauschen Sie Membran und Ventilbox am besten auf einer Seite vollständig aus und verfahren Sie danach in gleicher Weise auf der anderen Seite. Beginnen Sie damit, die Schrauben auf einer Ventilbox zu lösen und diese abzunehmen, wobei der Luftschlauch abgeklemmt werden muss.
-
Seite 14: Servicearbeiten
5. Servicearbeiten 5.1 Diagnose und Fehler Beanstandung Prüfung Bitte prüfen Sie die Stromzufuhr blockiert/verstopft? gen oder der Luftaustritt blockiert? Die Pumpe arbeitet nur zeitweise Ist der Luftfilter verstopft und die Pumpe überhitzt? Die Pumpe macht untypische/laute Ist die Pumpe evtl. mit einem Resonanzkörper in Geräusche Kontakt? Kann der Fehler nicht gefunden/behoben werden, trennen Sie die Pumpe bitte vom... -
Seite 15: Ersatzteile
5.2 Ersatzteile Bitte verwenden Sie ausschl. Originalteile Andernfalls kann dies zu Fehlfunktionen und/oder Defekten der Pumpe führen. Die folgenden Teile unterliegen einem normalen, betriebsbedingten Verschleiß: - Membrane - Verbindungsleitungen - Ventile in der Ventilbox - Filter - Dichtungen (Bodentank) - Gummidämpfer - Luftstutzen Um einen möglichst langen, fehlerfreien Betrieb der Pumpe zu gewährleisten sollten die Membrane und die Ventile einmal pro Jahr gewechselt und der Filter alle drei... -
Seite 16: Spezifikationen
6.Spezifikationen Modell JDK-60 JDK-80 JDK-100 JDK-120 Eingangsspannung 220 - 240 Frequenz Opt. Betriebsdruck mbar Luftvolumenstrom L/min Leistung 38 – 43 50 - 55 75 – 80 90 - 100 Außendurchmesser Luftauslass Gewicht Standard Zubehör L-Typ Verbindungsschlauch (mit Klammern) 1) Die angegebenen Volumenströme in den Spezifikationen sind Durchschnittswerte bei optimalem Betriebsdruck.
