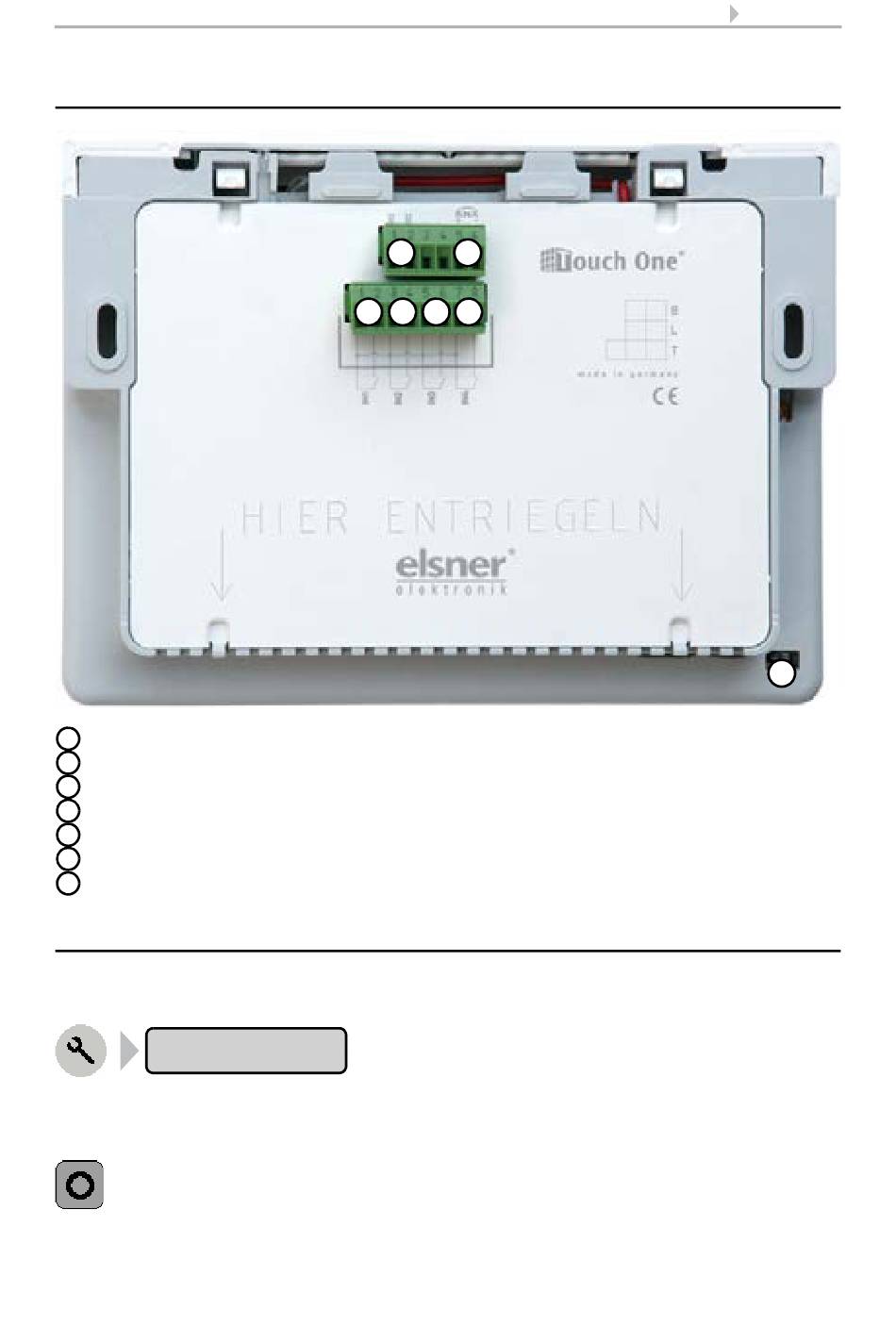

2.4. Anschlussklemmen-Belegung
Klemmen 1, 2: VCC (Hilfsspannung AC/DC)
1
Klemme 5: KNX + | Klemme 6: KNX -
2
Klemme 1, 2: Tasterschnittstelle 1
3
Klemme 3, 4: Tasterschnittstelle 2
4
Klemme 5, 6: Tasterschnittstelle 3
5
Klemme 7, 8: Tasterschnittstelle 4
6
Öffnung Sensor (Temperatur/Feuchtigkeit)
7
2.5. Gerät adressieren
Die physikalische Adresse wird über das Bildschirm-Menü Einstellungen > Phys.
Adresse zugewiesen. Drücken Sie die Tasten:
Phys. Adresse
Im Menü Physikalische Adresse werden die aktuelle Adresse und der Status der Pro-
grammier-LED angezeigt (Adresse 15.15.250 im Auslieferungszustand).
Drücken Sie die Programmier-Taste,
um das Gerät am Bus zu adressieren.
