Instructions de montage Airfusion Quest II

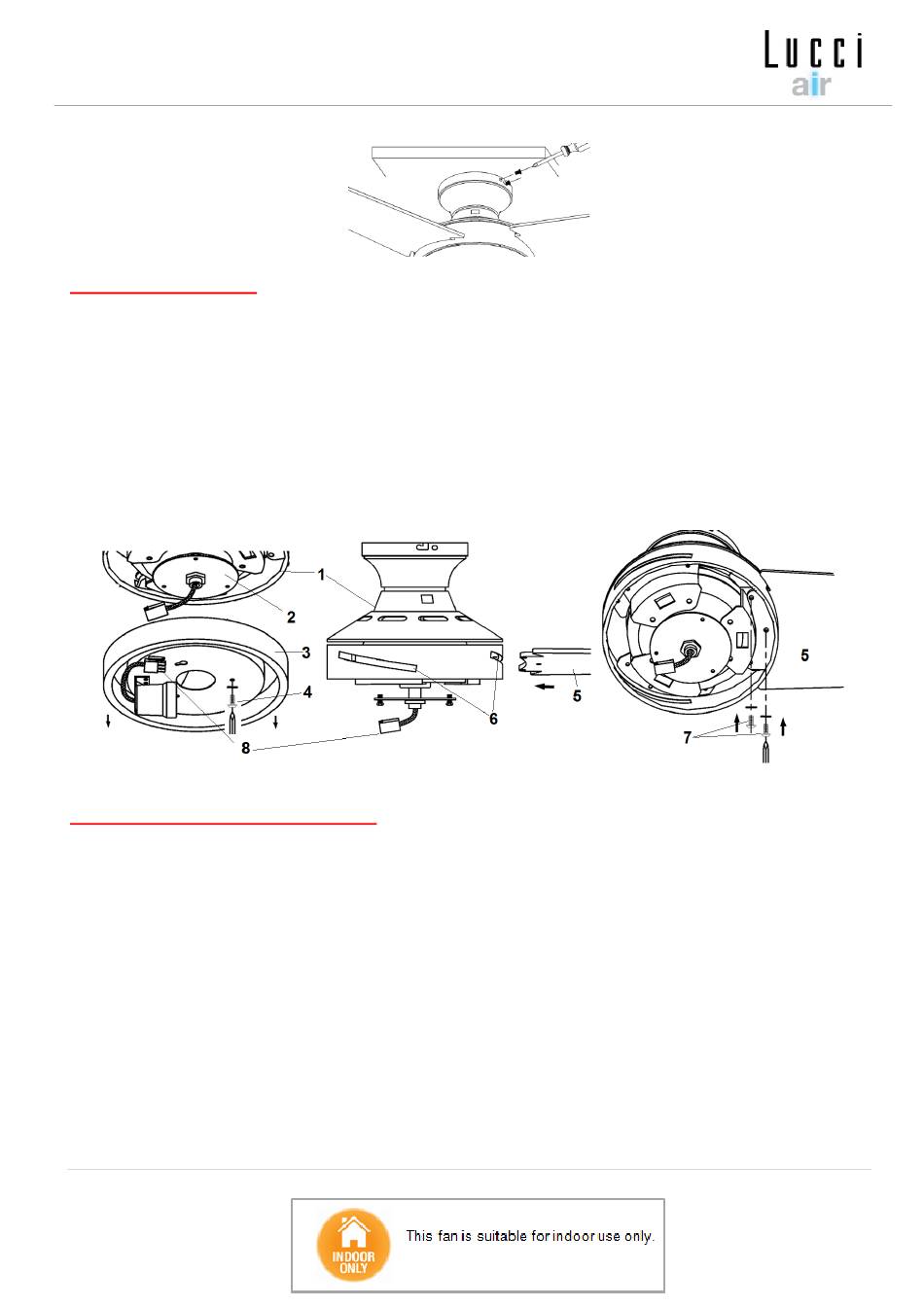

FIXATION DE LA LAME (Fig. 6)
1. Retirez le kit d'éclairage (3) de son support (2) sur le corps du ventilateur (1) en déserrant les 3 vis
(4).
2. Insérez la lame (5) dans la fente carrée du moteur (6).
3. Fixez la lame sur le support en utilisant 3 vis du moteur et une rondelle plate (7), en s'assurant qu'ils
sont serré s simultanément.
4. Une fois que cela est fini, répétez le processus avec les lames restantes.
INSTALLATION DU KIT D'ECLAIRAGE (Fig. 7)
Installez à nouveau le kit d'éclairage, sur le corps du ventilateur, en utilisant 3 vis.
1.
2. Raccordez ensemble les fiches mâles et femelle.
3. Installez les globes (nos inclus).
4. Soulevez et fixez le verre à la base de la lampe et fixez-le en tournant vers la droite.
28 | P a g e
Fig. 5
Fig. 6
