• Anhang E „Bemerkungen“ auf Seite 157 Das Handbuch Sicherheit, Garantie und Einrichtung und die Regulatory Notice finden Sie auf der Website. Um sie anzuzeigen, rufen Sie http://www.lenovo.com/ThinkPadUserGuides auf und klicken Sie auf User Guides & Manuals (Benutzerhandbücher und andere Handbücher). Befolgen Sie dann die angezeigten Anweisungen.
Betriebsumgebung ... . . Auslandsreisen mit dem ThinkPad ..Lenovo-Programme... . . Reisetipps ....
Seite 4
....Das Betriebssystem Windows 7 installieren . Bevor Sie Lenovo kontaktieren ..Das Betriebssystem Windows 8 installieren . Hilfe und Serviceleistungen anfordern ..
Seite 5
....gefährlicher Stoffe (RoHS = Informationen zum Lenovo Produktservice in Restriction of Hazardous Substances Taiwan ....
Beachten Sie alle Informationen, die im Lieferumfang Ihres Computers enthalten sind, und bewahren Sie sie auf. Durch die Informationen in diesem Dokument werden die Bedingungen Ihrer Kaufvereinbarung ® oder der Lenovo -Garantie nicht außer Kraft gesetzt. Weitere Informationen finden Sie im Abschnitt „Garantieinformationen“ des Handbuchs Sicherheit, Garantie und Einrichtung, das mit dem Computer geliefert wurde.
Kunden zugelassen sind, werden als CRUs (Customer Replaceable Units - durch den Kunden austauschbare Funktionseinheiten) bezeichnet. Lenovo stellt Dokumentation mit Anweisungen zur Verfügung, wenn der Kunde diese CRUs selbst ersetzen kann. Befolgen Sie bei der Installation oder beim Austauschen von Teilen sorgfältig alle Anweisungen.
Produkten wie etwa bei Notebook-Computern aufladbare Akkus verwendet, um das System auch unterwegs mit Strom zu versorgen. Batterien und Akkus, die im Lieferumfang des Lenovo Produkts enthalten sind, wurden auf Kompatibilität getestet und sollten nur durch von Lenovo zugelassene Komponenten ersetzt werden.
Seite 13
Gefahr Zerlegen oder verändern Sie den Akku nicht. Der Akku kann dabei explodieren, oder Flüssigkeit kann aus dem Akku austreten. Akkus, die nicht von Lenovo zum Gebrauch angegeben sind, oder zerlegte oder veränderte Akkus sind von der Garantie ausgeschlossen. Der wiederaufladbare Akku kann bei unsachgemäßem Austauschen explodieren. Der Akku enthält gefährliche Stoffe.
Hinweise zur Lithiumknopfzellenbatterie Gefahr Die Batterie kann bei unsachgemäßem Austauschen explodieren. Eine verbrauchte Lithium-Knopfzellenbatterie nur durch eine gleichwertige oder eine vom Hersteller empfohlene Batterie ersetzen. Die Batterie enthält Lithium und kann bei unsachgemäßer Verwendung, Handhabung oder Entsorgung explodieren. Die Batterie nicht: •...
EN 50332-2 nicht entsprechen, kann aufgrund von erhöhten Schalldruckpegeln eine Gefahr darstellen. Wenn im Lieferumfang Ihres Lenovo Computers Kopfhörer oder Ohrhörer als Set enthalten sind, entspricht die Kombination aus Kopfhörer oder Ohrhörer und aus Computer bereits EN 50332-1. Wenn andere Kopfhörer oder Ohrhörer verwendet werden, stellen Sie sicher, dass die von Ihnen verwendeten Kopfhörer...

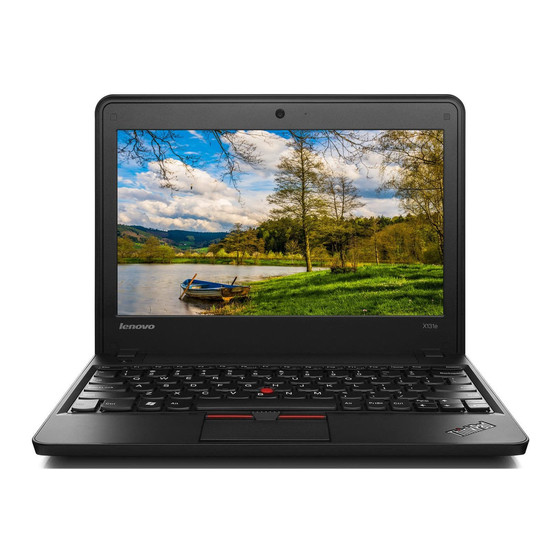

Positionen der Steuerelemente, Anschlüsse und Anzeigen des Computers In diesem Abschnitt lernen Sie die Hardwareausstattung des Computers kennen und erhalten grundlegende Informationen darüber, wie Sie seine Funktionen optimal nutzen können. Vorne Abbildung 1. Vorderansicht des ThinkPad X131e ® Integrierte Kamera Systemstatusanzeige (leuchtendes ThinkPad -Logo) ®...
Seite 20
TrackPoint-Klicktasten Touchpad TrackPoint-Stift Die Tastatur enthält die Lenovo-eigene UltraNav-Zeigereinheit. Ohne die Finger von der Tastatur zu nehmen, können Sie hiermit auf ein Objekt zeigen, es auswählen und verschieben. Weitere Informationen hierzu finden Sie unter „UltraNav-Zeigereinheit verwenden“ auf Seite 23. Integriertes Mikrofon Das integrierte Mikrofon zeichnet Geräusche und Stimmen auf, wenn es zusammen mit einem Programm...
Ansicht von rechts Abbildung 2. Ansicht des ThinkPad X131e von rechts Steckplatz für Lesegerät für Speicherkarten HDMI-Anschluss Always On USB-Anschluss Anzeige für Status der Stromversorgung Netzteilanschluss Öffnung für das Sicherheitsschloss Steckplatz für Lesegerät für Speicherkarten Je nach Modell verfügt Ihr ThinkPad über einen Steckplatz für ein Lesegerät für Speicherkarten. Weitere Informationen zu den unterstützten Karten finden Sie unter „Flash-Media-Karte verwenden“...
• Windows 8: Drücken Sie die Windows-Taste, um zum Startbildschirm zu wechseln. Klicken Sie auf Lenovo Settings ➙ Power. Aktivieren Sie dann das Kontrollkästchen Auch bei ausgeschaltetem Computer aktivieren. Anzeige für Status der Stromversorgung Ihr Computer verfügt über eine Anzeige für den Status der Stromversorgung Netzteil, das verwendet wird, um des Status Ihrer Maschine anzuzeigen.
Seite 23
VGA-Anschluss (Video Graphics Array) Schließen Sie an den Computer einen VGA-kompatiblen Bildschirm oder Projektor an, um die Computerausgabe anzuzeigen. Lüftungsschlitz Der interne Lüfter und der Lüftungsschlitz ermöglichen die Kühlung des Hauptprozessors durch Luftzirkulation. Anmerkung: Der Luftstrom darf nicht behindert werden. Achten Sie darauf, dass die Vorderseite des Lüfters nicht durch Gegenstände blockiert ist.
Ansicht von unten Abbildung 4. Ansicht des ThinkPad X131e von unten Batterie SIM-Kartensteckplatz DIMM-Steckplatz Mini-PCI-ExpressCard-Steckplatz für Karte für drahtloses WAN Mini-PCI-ExpressCard-Steckplatz für Karte für Festplattenlaufwerk oder Solid-State-Laufwerk drahtlose LAN- oder WiMAX-Verbindungen Batterie Sie können Ihren Computer mit dem integrierten Akku betreiben, wenn kein Stromnetz zur Verfügung steht.
Einige Modelle sind mit einem Solid-State-Laufwerk zur Datenspeicherung ausgestattet. Damit ist der Computer leichter, kleiner und schneller. Anmerkung: Da auf dem Festplattenlaufwerk oder dem Solid-State-Laufwerk eine verdeckte Servicepartition vorhanden ist, ist der tatsächliche freie Speicherplatz auf dem Laufwerk geringer als die angegebene Gesamtspeicherkapazität.
• Anzeige ist aus: Der Computer ist ausgeschaltet oder wird im Hibernationsmodus betrieben. Statusanzeige der drahtlosen Verbindung Die Anzeige für den Status drahtloser Verbindungen befindet sich an der Computerabdeckung. Im Folgenden ist die Bedeutung der Anzeige aufgeführt: • Konstant grün: Die Funktionen für drahtlose Verbindungen des Computers sind aktiviert. •...
-Echtheitszertifikat (COA) finden. Etikett für Maschinentyp und -modell Das Etikett für Maschinentyp und -modell identifiziert Ihren Computer. Wenn Sie sich an Lenovo wenden, um Unterstützung zu erhalten, können die Kundendienstmitarbeiter Ihren Computer über den Maschinentyp und das Modell identifizieren und Sie schneller unterstützen.
Austausch entfernen müssen, befolgen Sie die Anweisungen unter „Mini-PCI-ExpressCard für drahtlose LAN-Verbindungen austauschen“ auf Seite 72. Anmerkung: Nur von Lenovo autorisierte drahtlose LAN- oder WAN-Karten dürfen mit Ihrem Computer verwendet werden. Wenn Sie eine nicht autorisierte Mini-PCI-ExpressCard installieren, die für die Verwendung in Ihrem Computer nicht zugelassen ist, wird der Computer nicht gestartet.
– Windows 7: Klicken Sie auf Start und klicken Sie mit der rechten Maustaste auf Computer. Klicken Sie anschließend auf Eigenschaften. – Windows 8: Verschieben Sie den Cursor in die rechte obere oder in die rechte untere Ecke des Bildschirms, um die Charme-Leiste anzuzeigen. Klicken Sie anschließend auf Einstellungen ➙ PC-Informationen.
• Breite: 293,4 mm • Tiefe: 216 mm • Höhe: 32,3 mm Wärmeabgabe • Maximal 65 W Stromquelle (Netzteil) • Frequenz: 50 bis 60 Hz • Eingangsspannungsbereich des Netzteils: 100 bis 240 V Wechselstrom, 50 bis 60 Hz Akku • Lithium-Ionen-Akku (Li-Ion) Lebensdauer des Akkus •...
Auf Lenovo-Programme über das Programm „Lenovo ThinkVantage Tools“ zugreifen Um über das Programm „Lenovo ThinkVantage Tools“ auf Lenovo-Programme zuzugreifen, klicken Sie auf Start ➙ Alle Programme ➙ Lenovo ThinkVantage Tools. Doppelklicken Sie dann auf ein Programmsymbol, um das Programm zu starten.
Seite 32
Lenovo-Programme über die Systemsteuerung aufrufen Um auf Lenovo-Programme über die Systemsteuerung zuzugreifen, klicken Sie auf Start ➙ Systemsteuerung. Klicken Sie dann je nach dem Programm, auf das Sie zugreifen möchten, doppelt auf den entsprechenden Abschnitt, und klicken Sie anschließend auf den zugehörigen grünen Text.
Wenn Ihr System mit dem Windows 8-Betriebssystem vorinstalliert ist, können Sie auf Lenovo-Programme zugreifen, indem Sie eine der folgenden Aktionen ausführen: • Klicken Sie in der Taskleiste auf das Symbol Lenovo QuickLaunch. Eine Liste der Programme wird angezeigt. Doppelklicken Sie auf ein Lenovo-Programm, um es zu starten. Klicken Sie auf das Plussymbol +, wenn ein gewünschtes Programm nicht in der Liste aufgeführt ist.
Seite 34
Blogs und Artikel zu Ihrem Computer anzeigen sowie nach weiteren empfohlenen Programmen suchen. • Lenovo Settings Verwenden Sie das Programm „Lenovo Settings“, um das Arbeiten mit dem Computer zu verbessern, indem Sie Ihren Computer als mobilen Hotspot aktivieren, die Kamera- und Audioeinstellungen konfigurieren, Ihre Einstellungen zur Stromverbrauchssteuerung optimieren und mehrere Netzwerkprofile erstellen und verwalten.
Seite 35
Mit dem Programm „Lenovo Support“ können Sie Ihren Computer bei Lenovo registrieren, den Zustand des Computers und den Akkuladezustand überprüfen, Benutzerhandbücher für Ihren Computer herunterladen und anzeigen, die Garantieinformationen für Ihren Computer abrufen und Informationen zu Hilfe und Support erhalten.
Wenn Sie Ihren Computer registrieren, werden Informationen in eine Datenbank eingegeben, mit denen Lenovo bei einem Rückruf oder einem anderen schwerwiegenden Fehler mit Ihnen Kontakt aufnehmen kann. Nach dem Registrieren Ihres Computers bei Lenovo erhalten Sie außerdem schnelleren Service, wenn Sie Unterstützung bei Lenovo anfordern.
Seite 38
• Nutzen Sie die Netzfunktionen des Programms „Access Connections“ (unter Windows 7) oder die Standorterkennung des Programms „Lenovo Settings“ (unter Windows 8). • Weitere Informationen zu den Funktionen für drahtlose Verbindungen finden Sie im Abschnitt „Drahtlose Verbindungen“ auf Seite 32.
• Weitere Wiederherstellungslösungen finden Sie unter Kapitel 5 „Übersicht zur Wiederherstellung“ auf Seite 57. Drucken Sie die folgenden Abschnitte aus, und bewahren Sie sie zusammen mit dem Computer auf, für den Fall, dass Sie einmal nicht auf dieses Online-Benutzerhandbuch zugreifen können. •...
Seite 40
Ihr Videobild anzeigen, von Ihrem aktuellen Bild eine Momentaufnahme erstellen und die Kamera- und Audioeinstellungen ändern. – Windows 8: Starten Sie das Programm „Lenovo Settings“. Um die Kamera zu verwenden oder die Kameraeinstellungen zu ändern, klicken Sie auf Kamera. Zum Anpassen der Audioeinstellungen klicken Sie auf Audio.
• Fn+F12: Nächster Titel/nächste Szene Legacy-Funktionstasten • Fn+B: Hat dieselben Funktionen wie die Unterbrechungstaste auf der herkömmlichen Tastatur. • Fn+K: Hat dieselben Funktionen wie die Taste „Rollen“ (Blättermodus) auf der herkömmlichen Tastatur. • Fn+P: Hat dieselben Funktionen wie die Pausetaste auf der herkömmlichen Tastatur. •...
• Die TrackPoint-Zeigereinheit als Hauptzeigereinheit konfigurieren, und das TouchPad deaktivieren. • Das TouchPad als Hauptzeigereinheit konfigurieren, und die TrackPoint-Zeigereinheit deaktivieren. Einstellungen der UltraNav-Zeigereinheit ändern Klicken Sie zum Ändern der Einstellungen der UltraNav-Zeigereinheit auf Systemsteuerung und dann auf Hardware und Audio ➙ Maus ➙ UltraNav. Anschließend können Sie die Einstellungen nach Wunsch ändern.
• Die Empfindlichkeit der TrackPoint-Zeigereinheit ändern. • Aktivieren Sie die Hinweise zum Blättern mit dem TrackPoint. Kappe auswechseln Die Kappe auf dem TrackPoint-Stift kann abgezogen werden. Sie können sie wie in der Abbildung dargestellt austauschen. Anmerkung: Wenn Sie die Tastatur ersetzen, sollten Sie beachten, dass im Lieferumfang einer neuen Tastatur eine Standardkappe enthalten ist.
Weitere Informationen hierzu finden Sie im Informationssystem der Hilfe für UltraNav. TouchPad anpassen Gehen Sie wie folgt vor, um das Touchpad anzupassen: 1. Wechseln Sie zur Systemsteuerung und klicken Sie auf Hardware und Audio ➙ Maus ➙ UltraNav. 2. Ändern Sie die Einstellungen im Abschnitt TouchPad wie gewünscht. UltraNav-Zeigereinheit deaktivieren und eine externe Maus verwenden Wenn Sie eine externe Maus an einen USB-Anschluss anschließen, können Sie die externe Maus, die TrackPoint-Zeigereinheit und das TouchPad gleichzeitig verwenden.
• Windows 7: Öffnen Sie das Programm „Power Manager“ und klicken Sie dann auf die Registerkarte Akku. • Windows 8: Öffnen Sie das Programm „Lenovo Support“ und klicken Sie auf Akkuzustand oder öffnen Sie das Programm „Lenovo Settings“ und klicken Sie auf Power.
• Windows 7: Starten Sie das Programm „Power Manager“ und klicken Sie dann auf die Registerkarte Energieschema. Anweisungen zum Starten des Programms „Power Manager“ finden Sie unter „Auf Lenovo-Programme unter dem Betriebssystem Windows 7 zugreifen“ auf Seite 13. • Windows 8: Klicken Sie im Windows-Infobereich mit der rechten Maustaste auf das Symbol für den Akkuladezustand und klicken Sie Energieoptionen.
Seite 47
„Power Manager“. Anweisungen zum Starten des Programms „Power Manager“ finden Sie unter „Auf Lenovo-Programme unter dem Betriebssystem Windows 7 zugreifen“ auf Seite 13. – Windows 8: Öffnen Sie das Lenovo Settings-Programm und klicken Sie auf Power. • Ruhezustand Mithilfe dieses Modus können Sie den Computer vollständig ausschalten, ohne dabei Dateien speichern oder aktive Programme schließen zu müssen.
Umgang mit dem Akku Dieses System unterstützt nur Akkus, die speziell für das jeweilige System und von Lenovo oder einem autorisierten Builder hergestellt wurden. Das System unterstützt keine Akkus, die nicht zugelassen sind oder die für andere Systeme entwickelt wurden. Wenn ein nicht zugelassener Akku oder ein für ein anderes System entwickelter Akku installiert ist, wird das System nicht geladen.
Der Akku ist ein Gebrauchsgegenstand. Entlädt sich der Akku zu schnell, tauschen Sie den Akku durch einen neuen Akku eines von Lenovo empfohlenen Typs aus. Weitere Informationen zum Austauschen des Akkus erhalten Sie beim Customer Support Center. Gefahr Den Akku nicht beschädigen. Die Knopfzellenbatterie bzw. der Akku können durch unsachgemäße Handhabung überhitzen, so dass Gase oder Flammen „austreten“...
Drahtlose Verbindungen Bei drahtloser Kommunikation werden Daten nicht über Kabel, sondern über Funkwellen übertragen. Je nachdem, welche drahtlosen Einheit auf Ihrem Computer verwendet wird, können Sie möglicherweise zu den folgenden Kategorien drahtloser Netzwerke eine Verbindung herstellen. Drahtloses LAN Ein drahtloses Local Area Network (LAN) deckt einen relativ kleinen Bereich ab, wie z. B. ein Bürogebäude oder ein Haus.
Programms „Access Connections“ finden Sie unter „Auf Lenovo-Programme unter dem Betriebssystem Windows 7 zugreifen“ auf Seite 13. • Windows 8: Öffnen Sie das Lenovo Settings-Programm und klicken Sie auf Standorterkennung. Achtung: • Wenn Sie die Drahtlosfunktionen in einem Flugzeug verwenden möchten, informieren Sie die Flugbegleitung, bevor Sie an Bord gehen.
1. Aktivieren Sie die Bluetooth-Funktion. 2. Klicken Sie mit der rechten Maustaste auf die Daten, die Sie senden möchten. 3. Wählen Sie Senden an ➙ Bluetooth-Einheiten aus. 4. Wählen Sie eine Bluetooth-Einheit aus und befolgen Sie die Anweisungen auf dem Bildschirm. Anmerkung: Wenn Sie die Funktion für drahtlose Verbindungen Ihres Computers (Standard 802.11) gleichzeitig mit einer Bluetooth-Zusatzeinrichtung verwenden, kann dies die Datenübertragungsgeschwindigkeit verringern und die Leistung der Funktion für drahtlose Verbindungen...
• Zustände des Symbols für den Status von Access Connections – Es ist kein Standortprofil aktiv oder kein Standortprofil vorhanden. – Das aktuelle Standortprofil ist nicht verbunden. – Das aktuelle Standortprofil ist verbunden. Symbol für den Status von drahtlosen Verbindungen von Access Connections Über das Symbol für den Status von drahtlosen Verbindungen von Access Connections werden der Status und die Signalstärke der drahtlosen Verbindung angezeigt.
Präsentationen und Multimedia Sie können einen Projektor an den Computer anschließen, um Präsentationen anzuzeigen, oder Sie können einen externen Monitor an den Computer anschließen, um Ihren Arbeitsbereich zu erweitern. Anzeigeeinstellungen ändern Sie können die Anzeigeeinstellungen ändern, wie zum Beispiel die Bildschirmauflösung, die Schriftgröße etc. Gehen Sie zum Ändern der Anzeigeeinstellungen wie folgt vor: 1.
Seite 55
Bildschirmtyp einstellen Führen Sie folgende Schritte aus, um den Bildschirmtyp zu definieren: 1. Schließen Sie den externen Bildschirm an den Bildschirmanschluss an. Schließen Sie nun den Bildschirm an eine Netzsteckdose an. 2. Schalten Sie den externen Bildschirm ein. 3. Klicken Sie mit der rechten Maustaste auf den Desktop und klicken Sie auf Bildschirmauflösung. Anmerkung: Wenn Ihr Computer den externen Bildschirm nicht erkennt, klicken Sie auf die Schaltfläche Erkennen.
Doppelte Anzeige verwenden In diesem Abschnitt wird die Funktion „Erweiterter Desktop“ eingeführt, mit der sich die Computerausgabe (dieselbe oder andere) sowohl auf dem LCD-Bildschirm als auch auf einem externen Bildschirm anzeigen lässt. Funktion „Erweiterter Desktop“ verwenden Ihr Computer unterstützt die Funktion „Erweiterter Desktop“. Mit dieser Funktion kann die Computerausgabe sowohl auf dem LCD-Bildschirm als auch auf einem externen Bildschirm angezeigt werden.
4. Klicken Sie auf das Symbol für Bildschirm 2 (für den als sekundären Bildschirm angegebenen externen Bildschirm). 5. Setzen Sie die Auflösung für den sekundären Bildschirm fest. 6. Platzieren Sie die Bildschirmsymbole so, dass sie sich berühren. Anmerkung: Die Position der beiden Bildschirme zueinander spielt keine Rolle, die Symbole müssen sich jedoch berühren.
• Windows 7: Drücken Sie die Tastenkombination Fn+F6, um das Fenster „Kommunikationseinstellungen“ zu öffnen. • Windows 8: Drücken Sie die Tastenkombination Fn+F6, um das Programm „Lenovo Settings“ zu starten. Klicken Sie anschließend auf Kamera. Wenn die Kamera gestartet wird, wird die grüne Anzeige für die Kamera eingeschaltet.
• „Flash-Media-Karte entfernen“ auf Seite 41 Flash-Media-Karte einsetzen Achtung: Berühren Sie vor dem Installieren einer der folgenden Karten einen Metalltisch oder einen geerdeten Gegenstand aus Metall. Dadurch wird die statische Aufladung, die von Ihnen ausgehen könnte, reduziert. Durch statische Aufladung kann die Karte beschädigt werden. •...
In den folgenden Abschnitten finden Sie Informationen zum Einrichten des Arbeitsbereichs, zum Einrichten des Computers und zur richtigen Körperhaltung. Lenovo bemüht sich, Kunden mit körperlichen Behinderungen Zugang zu aktuellen Informationen und Technologien zu ermöglichen. Weitere Informationen erhalten Sie in den Abschnitten zu den Eingabehilfen.
Arbeitspausen. Außerdem sind viele ThinkPad-Zusatzeinrichtungen erhältlich, mit denen Sie Ihren Computer Ihren Anforderungen entsprechend verändern und erweitern können. Auf der folgenden Website erfahren Sie Näheres zu Zusatzeinrichtungen: http://www.lenovo.com/accessories/services/index.html. Lesen Sie die Informationen zu Zusatzeinrichtungen, z. B. Andocklösungen und externen Produkten, durch die Sie die Funktionalität des Computers erweitern können.
Informationen zu Eingabehilfen Lenovo ist bemüht, Personen mit körperlichen Behinderungen den Zugang zu Informationen und den Umgang mit Technologien zu erleichtern. Mit den im Folgenden aufgeführten Informationen können Benutzer mit Hör-, Seh- oder Bewegungsstörungen den Computer viel einfacher verwenden. Durch unterstützende Technologien können Benutzer einfacher auf Informationen zugreifen. Einige dieser Technologien werden bereits im Betriebssystem bereitgestellt.
• Ein hochwertiger Transportbehälter, durch den Erschütterungen aufgefangen werden und der Computer geschützt ist • Externe Speichereinheit Wenn Sie in ein anderes Land reisen, benötigen Sie für das Land möglicherweise ein entsprechendes Netzteil. Unter folgender Adresse können Sie Reisezubehör zu erwerben: http://www.lenovo.com/accessories Benutzerhandbuch...
Kette an einem unbeweglichen Objekt. Lesen Sie hierzu die im Lieferumfang des Sicherheitsschlosses enthaltenen Anweisungen. Anmerkung: Für die Bewertung, Auswahl und Verwendung von Schlössern und Sicherheitseinrichtungen sind Sie selbst verantwortlich. Lenovo enthält sich jeglicher Äußerung, Bewertung oder Garantie in Bezug auf die Funktion, Qualität oder Leistung von Schlössern und Sicherheitseinrichtungen. Kennwörter verwenden Durch das Festlegen von Kennwörtern können Sie verhindern, dass Ihr Computer von Unbefugten verwendet...
Eingabetaste. Achtung: Es empfiehlt sich, das Startkennwort zu notieren und an einem sicheren Ort aufzubewahren. Falls Sie das Kennwort vergessen, müssen Sie den Computer zu einem Lenovo Reseller oder Vertriebsbeauftragten bringen, um das Kennwort löschen zu lassen. 10. Drücken Sie im Fenster mit der Konfigurationsnachricht, das angezeigt wird, die Eingabetaste, um fortzufahren.
Festplattenkennwörter Die auf dem Festplattenlaufwerk gespeicherten Daten können mit zwei Arten von Festplattenkennwörtern geschützt werden: • Benutzer-Festplattenkennwort • Master-Festplattenkennwort (Hierfür ist ein Benutzerkennwort für die Festplatte erforderlich.) Wurde nur ein Benutzer-Festplattenkennwort und kein Master-Festplattenkennwort festgelegt, können Benutzer erst nach Eingabe des Benutzer-Festplattenkennworts auf die Dateien und Programme zugreifen, die sich auf dem Festplattenlaufwerk befinden.
Seite 68
Wenn Sie andernfalls das Benutzer-Festplattenkennwort bzw. das Benutzer- und das Master-Festplattenkennwort vergessen, kann Lenovo die Kennwörter nicht zurücksetzen oder die Daten vom Festplattenlaufwerk wiederherstellen. Sie müssen in diesem Fall den Computer zu einem Lenovo Reseller oder einem Lenovo Vertriebsbeauftragten bringen, um das Festplattenlaufwerk austauschen zu lassen.
Eingabetaste. Eine Konfigurationsnachricht wird angezeigt. Durch Drücken der Eingabetaste können Sie das Fenster mit der Konfigurationsnachricht verlassen. Das Benutzer-Festplattenkennwort wird geändert. • Um das Benutzer-Festplattenkennwort zu löschen, geben Sie das aktuelle Master-Festplattenkennwort im Feld Enter Current Password ein. Lassen Sie anschließend die Felder Enter New Password und Confirm New Password leer, und drücken Sie die Eingabetaste.
Seite 70
Achtung: Es empfiehlt sich, das Kennwort zu notieren und an einem sicheren Ort aufzubewahren. Wenn Sie das Administratorkennwort vergessen haben, kann Lenovo dieses Kennwort nicht zurücksetzen. In diesem Fall müssen Sie den Computer zu einem Lenovo Reseller oder Lenovo Vertriebsbeauftragten bringen, um die Systemplatine auszutauschen. Dafür ist der Kaufnachweis erforderlich; außerdem fallen Gebühren für die ausgetauschten Teile und die Serviceleistungen an.
9. Drücken Sie im Fenster mit der Konfigurationsnachricht, das angezeigt wird, die Eingabetaste, um fortzufahren. 10. Drücken Sie die Taste F10. Das Fenster zum Bestätigen der Konfiguration wird geöffnet. Wählen Sie Yes, um die Konfigurationsänderungen zu speichern und das Programm zu verlassen. Wenn Sie ThinkPad Setup das nächste Mal aufrufen, werden Sie aufgefordert, das Kennwort einzugeben, bevor Sie fortfahren können.
Seite 72
Anweisungen. Anmerkung: Das Programm „Client Security Solution“ ist auf Ihrem System nicht vorinstalliert. Für die Konfiguration des Sicherheitschips müssen Sie von der Lenovo Website die aktuelle Version von Client Security Solution herunterladen. Client Security Solution können Sie unter http://www.lenovo.com/support herunterladen.
Software (kostenpflichtig) oder den hierfür vorgesehenen Service (kostenpflichtig) zu nutzen. Zum sicheren Löschen von Daten von Festplattenlaufwerken oder Solid-State-Laufwerken bietet Lenovo das Tool „Secure Data Disposal“ an. Dieses Programm können Sie von der Lenovo Website unter der Adresse http://www.lenovo.com/support herunterladen.
Auf Ihrem Computer ist ein Antivirenprogramm vorinstalliert, sodass Sie Viren erkennen und entfernen können. Das Antivirenprogramm soll Sie beim Erkennen und Entfernen von Viren unterstützen. Lenovo stellt eine Vollversion der Antivirensoftware auf dem Computer mit einem kostenfreien 30-Tage-Abonnement zur Verfügung. Nach 30 Tagen müssen Sie die Lizenz erneuern, um weiterhin die Aktualisierungen der Antivirensoftware zu erhalten.
• „Überblick über die Wiederherstellung unter dem Betriebssystem Windows 8:“ auf Seite 63 Überblick über die Wiederherstellung unter dem Betriebssystem Windows 7: Dieser Abschnitt enthält Informationen zu den Wiederherstellungslösungen, die von Lenovo unter Windows 7 implementiert werden. Anmerkungen: • Es gibt eine Vielzahl von Wiederherstellungsmethoden, wenn ein Software- oder Hardwarefehler aufgetreten ist.
Anmerkung: Sie können Recovery Media mithilfe von CDs bzw. DVDs oder externen USB-Speichereinheiten erstellen. Zur Erstellung von Recovery Media klicken Sie auf Start ➙ Alle Programme ➙ Lenovo ThinkVantage Tools ➙ Datenträger zur Wiederherstellung der Werkseinstellungen. Befolgen Sie die angezeigten Anweisungen.
In diesem Abschnitt finden Sie Anweisungen zum Durchführen einer Sicherungsoperation mithilfe des Programms „Rescue and Recovery“. 1. Klicken Sie vom Windows-Desktop ausgehend auf Start ➙ Alle Programme ➙ Lenovo ThinkVantage Tools ➙ Enhanced Backup and Restore. Das Programm „Rescue and Recovery“ wird geöffnet.
Seite 78
Wenn Sie von Ihrem Festplattenlaufwerk mit dem Programm „Rescue and Recovery“ eine Sicherungskopie erstellt haben, können Sie den Inhalt des Festplattenlaufwerks von einer mit Rescue and Recovery erstellten Sicherungskopie ausgehend wiederherstellen, auch wenn das Windows-Betriebssystem nicht gestartet werden kann. • Werkseitig vorinstallierten Inhalt des Festplattenlaufwerks wiederherstellen Im Arbeitsbereich von Rescue and Recovery haben Sie die Möglichkeit, den gesamten werkseitig vorinstallierten Inhalt des Festplattenlaufwerks wiederherzustellen.
Erstellen eines Wiederherstellungsdatenträger Dieser Abschnitt enthält Anweisungen zum Erstellen eines Wiederherstellungsdatenträgers. 1. Klicken Sie vom Windows-Desktop ausgehend auf Start ➙ Alle Programme ➙ Lenovo ThinkVantage Tools ➙ Enhanced Backup and Restore. Das Programm „Rescue and Recovery“ wird geöffnet. 2. Klicken Sie im Hauptfenster von Rescue and Recovery auf den Pfeil Advanced Rescue and Recovery starten.
.exe). Klicken Sie doppelt auf die Datei, und befolgen Sie die angezeigten Anweisungen. Achtung: Wenn Sie aktualisierte Einheitentreiber benötigen, laden Sie diese nicht von der Website „Windows Update“ herunter. Fordern Sie sie bei Lenovo an. Weitere Informationen hierzu finden Sie unter „Auf aktuelle Einheitentreiber überprüfen“ auf Seite 114.
Fehler bei der Wiederherstellung beheben Wenn Sie nicht auf den Arbeitsbereich von Rescue and Recovery oder auf die Windows-Umgebung zugreifen können, haben Sie folgende Möglichkeiten: • Verwenden Sie einen Wiederherstellungsdatenträger für Rescue and Recovery, um den Arbeitsbereich von Rescue and Recovery zu starten. Informationen hierzu finden Sie im Abschnitt „Wiederherstellungsdatenträger erstellen und verwenden“...
Seite 82
1. Verschieben Sie den Cursor in die rechte obere oder in die rechte untere Ecke des Bildschirms, um die Charme-Leiste anzuzeigen. Klicken Sie auf Einstellungen ➙ PC-Einstellungen ändern ➙ Allgemein. 2. Klicken Sie im Abschnitt Alles entfernen und Windows neu installieren auf Starten. Erweiterte Startoptionen Mithilfe der erweiterten Startoptionen können Sie die Starteinstellungen für Ihr Windows-Betriebssystem ändern, den Computer von einer externen Einheit starten oder das Windows-Betriebssystem von einem...
Seite 84
Systeme entwickelt wurden. Wenn ein nicht zugelassener Akku oder ein für ein anderes Systeme entwickelter Akku installiert ist, wird das System nicht geladen. Achtung: Lenovo übernimmt keine Verantwortung für die Leistung oder Sicherheit nicht autorisierter Akkus und bietet keine Garantie für Fehlfunktionen oder Schäden, die dadurch entstehen.
4. Setzen Sie einen vollständig geladenen Akku ein. Lassen Sie den Akku hörbar einrasten , und schieben Sie anschließend die Akkuverriegelung in die gesperrte Position 5. Drehen Sie den Computer wieder um. Schließen Sie das Netzteil und alle Kabel an. SIM-Karte austauschen Drucken Sie diese Anweisungen aus, bevor Sie beginnen.
Seite 86
5. Drücken Sie die SIM-Karte ein wenig nach innen und lassen Sie sie dann los. Die SIM-Karte wird ausgegeben. Ziehen Sie die SIM-Karte vorsichtig aus dem Steckplatz 6. Setzen Sie die SIM-Karte fest in den Steckplatz ein. 7. Schließen Sie die Klappe der SIM-Karte, sodass sie einrastet. Benutzerhandbuch...
8. Setzen Sie den Akku wieder ein. Informationen hierzu finden Sie im Abschnitt „Akku austauschen“ auf Seite 65. 9. Drehen Sie den Computer wieder um. Schließen Sie das Netzteil und alle Kabel an. Wenn eine (nicht installierte) Platzhalterkarte im Lieferumfang enthalten ist, bedeutet dies, dass bereits eine SIM-Karte im SIM-Karten-Steckplatz installiert und keine Installation erforderlich ist.
Seite 88
4. Lösen Sie die Schrauben und entfernen Sie die Abdeckung 5. Entfernen Sie die Schrauben und schieben Sie das Festplattenlaufwerk oder Solid-State-Laufwerk heraus 6. Entfernen Sie das Festplattenlaufwerk oder Solid-State-Laufwerk, indem Sie die linke Seite anheben. Benutzerhandbuch...
Seite 89
7. Setzen Sie das neue Festplattenlaufwerk oder Solid-State-Laufwerk in die Laufwerkposition des Festplattenlaufwerks oder Solid-State-Laufwerks ein. 8. Schieben Sie das Festplattenlaufwerk oder Solid-State-Laufwerk fest in den Anschluss hinein und befestigen Sie die Schrauben wieder. 9. Bringen Sie die Abdeckung an und drehen Sie sie nach unten .
10. Setzen Sie den Akku wieder ein. Informationen hierzu finden Sie im Abschnitt „Akku austauschen“ auf Seite 65. 11. Drehen Sie den Computer wieder um. Schließen Sie das Netzteil und alle Kabel an. Mini-PCI-ExpressCard für drahtlose LAN-Verbindungen austauschen Drucken Sie diese Anweisungen aus, bevor Sie beginnen. Gefahr Den Telefonstecker während eines Gewitters nicht in die Telefonsteckdose stecken oder aus dieser herausziehen.
Seite 91
5. Wenn im Lieferumfang der Karte ein Werkzeug zum Entfernen von Anschlüssen enthalten ist, verwenden Sie dieses Werkzeug, um die Kabel von der Karte abzuziehen. Wenn ein solches Werkzeug nicht verfügbar ist, ziehen Sie die Kabel ab, indem Sie die Anschlüsse vorsichtig mit den Fingern herausziehen. 6.
Seite 92
7. Richten Sie die Seite der neuen Mini-PCI-ExpressCard, an der sich die Steckverbindungen befinden, am Steckplatz aus. Klappen Sie die Karte herunter, bis sie einrastet. Befestigen Sie die Karte mit der Schraube 8. Schließen Sie die Antennenkabel an die neue Mini-PCI-ExpressCard an. Stellen Sie sicher, dass das graue Kabel am Anschluss „MAIN“...
9. Bringen Sie die Abdeckung an und drehen Sie sie nach unten . Ziehen Sie nun die Schrauben fest 10. Setzen Sie den Akku wieder ein. Informationen hierzu finden Sie im Abschnitt „Akku austauschen“ auf Seite 65. 11. Drehen Sie den Computer wieder um. Schließen Sie das Netzteil und alle Kabel an. Kurze Mini-PCI-ExpressCard für drahtlose WAN-Verbindungen austauschen Drucken Sie diese Anweisungen aus, bevor Sie beginnen.
Seite 94
4. Lösen Sie die Schraube und entfernen Sie dann die Abdeckung 5. Wenn im Lieferumfang der Karte ein Werkzeug zum Entfernen von Anschlüssen enthalten ist, verwenden Sie dieses Werkzeug, um die Kabel von der Karte abzuziehen. Wenn ein solches Werkzeug nicht verfügbar ist, ziehen Sie die Kabel ab, indem Sie die Anschlüsse vorsichtig mit den Fingern herausziehen.
Seite 95
7. Entfernen Sie das Metallgehäuse von der kurzen Mini-PCI-ExpressCard. 8. Bringen Sie das Metallgehäuse an der neuen kurzen Mini-PCI-ExpressCard an. 9. Richten Sie die Seite der neuen kurzen Mini-PCI-ExpressCard, an der sich die Steckverbindungen befinden, am Steckplatz aus. Klappen Sie die Karte herunter, bis sie einrastet. Befestigen Sie die Karte mit der Schraube Kapitel 6 Einheiten austauschen...
10. Schließen Sie die Antennenkabel an die neue kurze Mini-PCI-ExpressCard an. Stellen Sie sicher, dass das rote Kabel am Anschluss „MAIN“ oder „M“ der Karte angeschlossen ist und das blaue Kabel am Anschluss „AUX“ oder „A“. 11. Bringen Sie die Abdeckung an und drehen Sie sie nach unten .
Seite 97
Achtung: Berühren Sie vor dem Installieren eines Speichermoduls einen Metalltisch oder einen geerdeten Gegenstand aus Metall. Dadurch wird die statische Aufladung, die von Ihnen ausgehen könnte, reduziert. Statische Aufladung könnte das Speichermodul beschädigen. Gehen Sie wie folgt vor, um ein Speichermodul auszutauschen: 1.
7. Setzen Sie das Speichermodul in einem Winkel von ungefähr 20 Grad in den unteren Stecksockel ein. Dabei muss das eingekerbte Ende an den Kontakten am Stecksockel anliegen. Drücken Sie das Speichermodul anschließend fest in den Stecksockel 8. Drehen Sie das Speichermodul nach unten, bis es hörbar einrastet. 9.
Seite 99
Gefahr Den Telefonstecker während eines Gewitters nicht in die Telefonsteckdose stecken oder aus dieser herausziehen. Gefahr An Netz-, Telefon- oder Datenleitungen können gefährliche elektrische Spannungen anliegen. Ziehen Sie vor dem Öffnen der Steckplatzabdeckungen alle Kabel ab. Tastatur entfernen Gehen Sie wie folgt vor, um die Tastatur zu entfernen: 1.
Seite 100
7. Drücken Sie kräftig in die durch die Pfeile angegebene Richtung, um die Vorderseite der Tastatur zu entriegeln. Die Tastatur wird leicht angehoben 8. Ziehen Sie die Kabel ab, indem Sie die Anschlüsse nach oben drehen. Entfernen Sie die Tastatur. Tastatur installieren Gehen Sie wie folgt vor, um die Tastatur zu installieren: Benutzerhandbuch...
Seite 101
1. Bringen Sie die Kabel an, indem Sie die Anschlüsse nach unten drehen. 2. Setzen Sie die Tastatur ein. Stellen Sie sicher, dass sich die hintere Kante der Tastatur unter dem Rahmen befindet. Kapitel 6 Einheiten austauschen...
Seite 102
3. Schieben Sie die Tastatur in die von den Pfeilen angegebene Richtung, bis sie fest in ihrer Position sitzt. 4. Bringen Sie die Schrauben wieder an. 5. Bringen Sie die Abdeckung an und drehen Sie sie nach unten . Ziehen Sie nun die Schrauben fest Benutzerhandbuch...
Der Ersatzakku kann durch unsachgemäßes Austauschen explodieren. Der Ersatzakku enthält gefährliche Stoffe. Gehen Sie nach folgenden Anweisungen vor, um mögliche Gefährdungen auszuschließen: • Nur einen von Lenovo empfohlenen Akku verwenden. • Den Akku vor Feuer schützen. • Den Akku vor übermäßiger Hitze schützen.
Seite 104
5. Lösen Sie den Stecker . Entnehmen Sie anschließend den Ersatzakku Gehen Sie wie folgt vor, um den Ersatzakku zu installieren: 1. Setzen Sie den Ersatzakku ein . Schließen Sie anschließend den Stecker an 2. Bringen Sie die Abdeckung an und drehen Sie sie nach unten .
Seite 105
3. Setzen Sie den Akku wieder ein. Informationen hierzu finden Sie im Abschnitt „Akku austauschen“ auf Seite 65. 4. Drehen Sie den Computer wieder um. Schließen Sie das Netzteil und alle Kabel an. Kapitel 6 Einheiten austauschen...
Informationen zu den Einheitentreibern und zur Anwendungssoftware suchen, finden Sie diese unter: http://www.lenovo.com/ThinkPadDrivers. • Wenn Sie ein neues Windows 8-Betriebssystem installieren, wechseln Sie zu http://www.lenovo.com/ThinkPadDrivers, um die aktuellen Einheitentreiber herunterzuladen und zu installieren. Anmerkung: Bei der Installation des neuen Betriebssystems werden alle Daten auf Ihrem Festplattenlaufwerk gelöscht, einschließlich der Sicherungen und Images, die mit dem Programm „Rescue and Recovery“...
• Drucken Sie die benötigten Anweisungen aus. Rufen Sie dazu den betreffenden Abschnitt für das von Ihnen verwendete Betriebssystem auf. – „Das Betriebssystem Windows 7 installieren“ auf Seite 90 – „Das Betriebssystem Windows 8 installieren“ auf Seite 91 Anmerkungen: – Die UEFI BIOS-Funktionen werden nur unter den Betriebssystemen Windows 7 (64-Bit) und Windows 8 (64-Bit) unterstützt.
Software unter dem Betriebssystem Windows 7 installieren“ auf Seite 93. Programmkorrekturen für die Registrierungsdatei unter Windows 7 installieren Rufen Sie die Seite http://www.lenovo.com/support auf und installieren Sie die folgenden Programmkorrekturen für die Registrierungsdatei: • Programmkorrektur für die Registrierungsdatei zum Aktivieren von „Wake Up on LAN“ aus dem Bereitschaftsmodus für Energy Star...
Sie den Treiber für USB 3.0 herunterladen und installieren, um USB 3.0 verwenden zu können. Gehen Sie dazu wie folgt vor: 1. Rufen Sie im Internet die Adresse http://www.lenovo.com/support auf. Suchen Sie Ihr Modell und zeigen Sie die Links und zeigen Sie die Links für die Treiber an.
Programmsoftware nicht auf dem Festplattenlaufwerk finden oder wenn Sie Aktualisierungen und neue Informationen zu den Einheitentreibern und zur Anwendungssoftware suchen, finden Sie diese unter: http://www.lenovo.com/ThinkPadDrivers. ThinkPad Setup Der Computer wird mit dem Programm ThinkPad Setup geliefert, in dem Sie verschiedene Parameter für die Konfiguration des Computers auswählen können.
Anmerkung: Wenn Sie die ursprünglichen Einstellungen zum Zeitpunkt des Erwerbs des Computers wiederherstellen möchten, drücken Sie die Taste F9, um die Standardeinstellungen zu laden. Sie können wahlweise auch eine Option im Untermenü Restart auswählen, um die Standardeinstellungen zu laden oder Änderungen rückgängig zu machen. 6.
Seite 113
• Es sind bereits standardmäßig die optimalen Einstellungen für Ihren Computer definiert. Gehen Sie äußerst sorgfältig vor, wenn Sie die Konfiguration des Computers ändern möchten. Durch falsche Einstellungen können Sie unvorhergesehenen Schaden verursachen. • In den einzelnen Untermenüs können Sie eine Funktion aktivieren, indem Sie Enabled auswählen. Wählen Sie Disabled aus, wenn Sie die Funktion inaktivieren möchten.
Seite 114
Tabelle 4. Optionen im Menü „Config“ (Forts.) Auswahl Kommentar Menüpunkt Untermenüpunkt 6 (IPv6) Network Stack für • Enabled (für den Startmodus UEFI die UEFI-Umgebung. Only oder Both mit UEFI first) UEFI PXE Boot Priority • IPv6 First Wählen Sie die Network Stack-Priorität für „UEFI •...
Seite 115
Tabelle 4. Optionen im Menü „Config“ (Forts.) Auswahl Kommentar Menüpunkt Untermenüpunkt Betriebssystem unterstützt werden. Wenn Sie Disabled auswählen, wird der USB 3.0 Controller deaktiviert und ausgeblendet und die USB 3.0-Anschlüsse werden im USB 2.0-Modus verwendet. Keyboard/Mouse Fn and Ctrl Key swap •...
Seite 116
Tabelle 4. Optionen im Menü „Config“ (Forts.) Auswahl Kommentar Menüpunkt Untermenüpunkt ® Power Intel SpeedStep • Disabled Dieses Untermenü ist nur bei Modellen mit Intel technology • Enabled SpeedStep verfügbar. Mode for AC Sie können bei Laufzeit • Maximum Performance den Modus für die Intel SpeedStep Technologie •...
Seite 117
Tabelle 4. Optionen im Menü „Config“ (Forts.) Auswahl Kommentar Menüpunkt Untermenüpunkt Intel (R) Rapid Start • Disabled Um diese Funktion zu verwenden, gilt eine Technology • Enabled bestimmte Partition auf dem Solid-State-Laufwerk Enter after: obligatorisch. • Immediately Wenn die Funktion aktiviert •...
Tabelle 4. Optionen im Menü „Config“ (Forts.) Auswahl Kommentar Menüpunkt Untermenüpunkt Anmerkung: Dieses Untermenü ist bei Modellen mit einer AMD-CPU nicht verfügbar. Menü „Date/Time“ Wenn Sie das aktuelle Datum und die Uhrzeit am Computer einstellen möchten, wählen Sie im Hauptmenü des ThinkPad Setup-Programms den Menüpunkt Date/Time aus.
Seite 119
In der folgenden Tabelle sind die Inhalte des Menüs Security aufgeführt. Anmerkungen: • Einige Elemente werden nur dann im Menü angezeigt, wenn der Computer die entsprechenden Funktionen unterstützt. • Die Standardwerte sind durch Fettdruck dargestellt. Tabelle 5. Optionen im Menü Security Menüpunkt Untermenüpunkt Auswahl...
Seite 120
Tabelle 5. Optionen im Menü Security (Forts.) Auswahl Kommentar Menüpunkt Untermenüpunkt können nur Sie als Administrator die Mindestlänge des Kennworts ändern. Password at unattended • Disabled Wenn Sie Password boot at unattended boot • Enabled auswählen und aktivieren, wird eine Aufforderung zur Kennworteingabe angezeigt, wenn der Computer eingeschaltet...
Seite 121
Tabelle 5. Optionen im Menü Security (Forts.) Auswahl Kommentar Menüpunkt Untermenüpunkt UEFI BIOS Update Option Flash BIOS Updating by • Disabled Wenn Sie Enabled oder UEFI Firmware End-Users (Windows 7) auswählen, kann das UEFI • Enabled Update Option Flash Firmware Updating BIOS vom Endbenutzer by End-Users aktualisiert werden.
Seite 122
Tabelle 5. Optionen im Menü Security (Forts.) Auswahl Kommentar Menüpunkt Untermenüpunkt I/O Port Access Ethernet LAN • Disabled Wenn Sie Enabled auswählen, können Sie • Enabled die Ethernet-LAN-Einheit verwenden. Wireless LAN • Disabled Wenn Sie Enabled auswählen, können Sie die •...
Seite 123
Tabelle 5. Optionen im Menü Security (Forts.) Auswahl Kommentar Menüpunkt Untermenüpunkt Anmerkung: Dieses Untermenü wird bei Modellen mit einer AMD-CPU nicht unterstützt. • Disabled Aktiviert oder inaktiviert die Computrace Module Activation UEFI BIOS-Schnittstelle, • Enabled um das Computrace-Modul • Permanently Disabled zu aktivieren.
Tabelle 5. Optionen im Menü Security (Forts.) Auswahl Kommentar Menüpunkt Untermenüpunkt Werkseinstellungen wiederhergestellt. Alle angepassten Secure Boot-Einstellungen werden gelöscht und der Schlüssel der Standardplattform wird zusammen mit den ursprünglichen Signaturdatenbanken wiederhergestellt, einschließlich des Zertifikats für das Betriebssystem Windows Menü „Startup“ Möglicherweise ist es erforderlich, die Startreihenfolge der Einheiten des Computers zu ändern.
Seite 125
Untermenü „Boot“ Die folgende Liste, die die Startreihenfolge der Einheiten angibt, wird immer angezeigt. Auch Einheiten, die nicht an den Computer angeschlossen oder im Computer installiert sind, werden angezeigt. Zu allen Einheiten, die an den Computer angeschlossen oder im Computer installiert sind, werden nach dem Doppelpunkt Informationen angezeigt.
Seite 126
Tabelle 6. Optionen im Menü „Startup“ (Forts.) Auswahl Kommentar Menüpunkt UEFI/Legacy Boot • Both Wählen Sie die Bootfunktion für das System aus. – UEFI/Legacy Boot Priority • Both: Wählen Sie als Priorität – UEFI First für die Bootoptionen „UEFI“ oder –...
Tabelle 6. Optionen im Menü „Startup“ (Forts.) Auswahl Kommentar Menüpunkt • Quick: Minimaler Test (bzw. kein Test). • Diagnostics: Test für kritische Einheiten kann ausgeführt werden. Anmerkung: Sie können auch durch Drücken der Esc-Taste während des POST in den Modus Diagnostic wechseln.
Rufen Sie zum Aktualisieren Ihres UEFI BIOS die nachfolgend aufgeführte Website auf, und befolgen Sie die angezeigten Anweisungen: http://www.lenovo.com/ThinkPadDrivers Systemverwaltungsfunktionen verwenden Die Informationen in diesem Abschnitt sind hauptsächlich für Netzadministratoren bestimmt. Dieser Computer ist einfach zu verwalten und lässt Ihnen dadurch mehr Zeit für die schnellere Erreichung Ihrer geschäftlichen Ziele.
Seite 129
Wake on LAN Wenn auf einem mit einem LAN verbundenen Computer die Funktion „Wake on LAN“ aktiviert ist, kann ein Netzadministrator mithilfe einer Software für fernes Netzmanagement den Computer über Remotezugriff von einer Managementkonsole aus starten. Wenn Ihr Computer nicht dem Systemmanagement des Netzadministrators unterliegt, können Sie die Funktion „Wake on LAN“...
Papierkorbs in Ihrem E-Mail-Programm. 6. Mindestens einmal pro Woche sollten Sie Sicherungskopien Ihrer Daten erstellen. Bei wichtigen Daten ist es empfehlenswert, einmal pro Tag eine Sicherung durchzuführen. Lenovo bietet für den Computer eine Vielzahl von Zusatzeinrichtungen zur Erstellung von Sicherungskopien an. Bei den meisten ThinkPads können Sie optische Laufwerke mit Aufzeichnungsfunktionen verwenden und auf...
Aktuelle Treiber mit System Update abrufen Das Programm „System Update“ unterstützt Sie dabei, die Software Ihres Systems immer auf dem neuesten Stand zu halten. Die Aktualisierungspakete werden auf Lenovo Servern gespeichert und können von der Lenovo Unterstützungswebsite heruntergeladen werden. Aktualisierungspakete können Programme, Einheitentreiber, UEFI BIOS-Flash-Aktualisierungen oder Softwareaktualisierungen enthalten.
verfügbar sind. Anschließend zeigt das Programm „System Update“ eine Liste der Aktualisierungspakete an, und kategorisiert die Pakete als „Kritisch“, „Empfohlen“ oder „Optional“, damit Sie die Wichtigkeit der jeweiligen Aktualisierung besser einschätzen können. Sie können bestimmen, welche Aktualisierungen Sie herunterladen und installieren möchten. Nachdem Sie die gewünschten Aktualisierungspakete ausgewählt haben, lädt das Programm „System Update“...
Seite 134
Kennwort durch Lenovo nicht zurückgesetzt werden. Möglicherweise müssen Sie dann die Systemplatine, das Festplattenlaufwerk oder das Solid-State-Laufwerk austauschen. Computer registrieren • Registrieren Sie Ihre ThinkPad-Computer bei Lenovo. Weitere Informationen hierzu finden Sie unter „Computer registrieren“ auf Seite 19. Benutzerhandbuch...
Führen Sie keine Änderungen am Computer durch • Lassen Sie den ThinkPad nur von autorisiertem Fachpersonal reparieren. • Führen Sie keine Änderungen an den Verriegelungen des LCD-Bildschirms durch und kleben Sie diese nicht mit Klebeband zu. Außenseite des Computers reinigen Sie sollten den Computer in regelmäßigen Abständen reinigen.
Seite 136
6. Achten Sie darauf, dass der Bildschirm trocken ist, bevor Sie ihn schließen. Benutzerhandbuch...
• „Fehlerbehebung“ auf Seite 119 Fehlerdiagnose Falls am Computer Fehler auftreten, nutzen Sie zunächst das Lenovo Solution Center, um deren Ursache zu ermitteln und sie zu beheben. Mithilfe des Programms „Lenovo Solution Center“ können Sie Computerprobleme ermitteln und beheben. Es ermöglicht Diagnosetests, die Sammlung von Systeminformationen, die Anzeige des Sicherheitsstatus und bietet Informationen zur technischen Unterstützung.
Gehen Sie wie folgt vor, wenn der ThinkPad nicht mehr reagiert (wenn Sie die UltraNav-Zeigereinheit oder die Tastatur nicht mehr verwenden können): 1. Halten Sie den Betriebsspannungsschalter gedrückt, bis der Computer ausgeschaltet ist. Nachdem der Computer ausgeschaltet ist, starten Sie ihn durch Drücken des Betriebsspannungsschalters erneut. Wenn der Computer nicht eingeschaltet werden kann, fahren Sie mit Schritt 2 fort.
3. Warten Sie, bis Sie sicher sind, dass die gesamte Flüssigkeit getrocknet ist, bevor Sie den Computer einschalten. Anmerkung: Sie können die Tastatur auch durch eine neue ersetzen. Fehlernachrichten • Nachricht: 0177: Fehlerhafte SVP-Daten, POST-Task wird gestoppt. Ursache und Fehlerbehebung: Die Kontrollsumme des Administratorkennworts im EEPROM ist falsch. Die Systemplatine sollte ausgetauscht werden.
Seite 140
• Nachricht: 0251: Die Kontrollsumme des System-CMOS ist fehlerhaft. Ursache und Fehlerbehebung: Das System-CMOS wurde möglicherweise durch ein Anwendungsprogramm beschädigt. Der Computer verwendet die Standardeinstellungen. Führen Sie das Programm „ThinkPad Setup“ aus, um die Einstellungen erneut zu konfigurieren. Falls der Fehler weiterhin auftritt, lassen Sie den Computer vom Kundendienst überprüfen.
überprüfen zu lassen. • Nachricht: Der installierte Akku wird von diesem System nicht unterstützt und kann nicht geladen werden. Ersetzen Sie den Akku mit dem richtigen Lenovo Akku für dieses System. Drücken Sie auf die ESC-Taste, um fortzufahren. Lösung: Ersetzen Sie den Akku durch den richtigen Lenovo Akku für dieses System. Wenn die Fehlernachricht weiterhin angezeigt wird, wenden Sie sich an den Lenovo Service, um den Computer überprüfen zu lassen.
• Fehler: Beim Einschalten des Computers wird nur ein weißer Cursor auf einem schwarzen Hintergrund angezeigt. Ursache und Fehlerbehebung: Wenn Sie eine Partition auf dem Festplattenlaufwerk unter Verwendung einer Partitionssoftware geändert haben, wurden möglicherweise die Informationen zu dieser Partition oder der Master-Bootsatz gelöscht. 1.
4. Überprüfen Sie die Konfiguration und Kompatibilität des Speichers sowie die maximale Speicherkapazität und die Zugriffszeit auf den Speicher. 5. Führen Sie die entsprechenden Diagnoseprogramme aus. Informationen hierzu finden Sie im Abschnitt „Fehlerdiagnose“ auf Seite 119. Fehler beim Netzbetrieb In folgenden Abschnitten sind die häufigsten Fehler beim Netzbetrieb aufgelistet: Fehler bei Ethernet-Verbindungen •...
Ursache und Fehlerbehebung: – Stellen Sie sicher, dass die Funktion „Wake on LAN“ in ThinkPad Setup aktiviert ist. – Ist dies der Fall, wenden Sie sich an den LAN-Administrator, um Informationen zu den erforderlichen Einstellungen zu erhalten. • Fehler: Ihr Computer ist ein Gigabit-Ethernet-Modell, und es können keine Netzverbindungen mit 1000 Mb/s hergestellt werden.
3. Wenn Sie ein Headsetprofil verwenden, wählen Sie das Bluetooth-Freisprechaudiogerät aus, und klicken Sie auf die Schaltfläche Standardwert. Wenn Sie ein AV-Profil verwenden, wählen Sie Stereo Audio aus und klicken Sie auf die Schaltfläche Standardwert. 4. Klicken Sie auf OK, um das Fenster „Audio“ zu schließen. •...
1. Öffnen Sie die Systemsteuerung. Ändern Sie die Ansicht der Systemsteuerung von „Kategorie“ in „Große Symbole“ oder „Kleine Symbole“. 2. Klicken Sie auf Tastatur. 3. Wählen Sie die Registerkarte Hardware aus. Stellen Sie im Bereich Geräteeigenschaften sicher, dass folgende Meldung angezeigt wird: Gerätestatus: Dieses Gerät funktioniert ordnungsgemäß. Wenn einige Tasten der Tastatur weiterhin nicht funktionieren, lassen Sie den Computer vom Kundendienst überprüfen.
7. Klicken Sie auf die Schaltfläche Eigenschaften. Wenn Sie aufgefordert werden, ein Administratorkennwort oder eine Bestätigung einzugeben, geben Sie das Kennwort oder die Bestätigung ein. Aktivieren Sie das Kontrollkästchen Gerätestatus, und stellen Sie sicher, dass die Einheit ordnungsgemäß funktioniert. Klicken Sie anderenfalls auf die Schaltfläche Problembehandlung und befolgen Sie die angezeigten Anweisungen.
Seite 148
1. Klicken Sie mit der rechten Maustaste auf den Desktop und klicken Sie auf Bildschirmauflösung. Anmerkung: Wenn Ihr Computer den externen Bildschirm nicht erkennt, klicken Sie auf die Schaltfläche Erkennen. 2. Klicken Sie auf das Symbol für den gewünschten Bildschirm (das Symbol Monitor-2 steht für den externen Bildschirm).
Seite 149
• Fehler: Die Anzeige ist nicht lesbar oder verzerrt. Ursache und Fehlerbehebung: Vergewissern Sie sich, dass die folgenden Bedingungen erfüllt sind: – Die Informationen zum Bildschirm sind richtig und es wurde der geeignete Bildschirmtyp ausgewählt. Weitere Informationen finden Sie im Abschnitt „Ursache und Fehlerbehebung“ für das genannte Problem.
Anmerkung: Um die Farbwerte zu ändern, klicken Sie mit der rechten Maustaste auf den Desktop und klicken Sie dann auf Bildschirmauflösung. Klicken Sie auf Erweiterte Einstellungen, wählen Sie die Registerkarte Monitor aus und legen Sie die Einstellungen unter Farben fest. •...
6. Klicken Sie auf OK. Anmerkung: Weitere Informationen zur Lautstärkeregelung erhalten Sie in der Onlinehilfefunktion unter Windows. • Fehler: Eine Schiebeleiste für die Lautstärke oder für die Aussteuerung (Balance) kann nicht bewegt werden. Ursache und Fehlerbehebung: Die Schiebeleiste ist möglicherweise abgeblendet. Dies bedeutet, dass die Position der Schiebeleiste durch die Hardwareeinstellungen festgelegt ist und nicht verändert werden kann.
Sie ihn auf. Falls der Akku immer noch nicht geladen werden kann, lassen Sie ihn vom Kundendienst überprüfen. Dieses System unterstützt nur Akkus, die speziell für das jeweilige System und von Lenovo oder einem autorisierten Builder hergestellt wurden. Das System unterstützt keine Akkus, die nicht zugelassen sind oder die für andere Systeme entwickelt wurden.
4. Wenn das Symbol für das Netzteil immer noch nicht im Windows-Infobereich angezeigt wird und die Anzeige für die Wechselstromversorgung nicht leuchtet, lassen Sie das Netzteil und den Computer vom Kundendienst überprüfen. Stromversorgungsprobleme Drucken Sie diese Anweisungen aus und bewahren Sie sie als Referenzmaterial auf. Wenn der Computer nicht mit Strom versorgt wird, überprüfen Sie die folgenden Punkte: 1.
Wenn Sie eine Fehlernachricht erhalten, während das Betriebssystem nach Abschluss des POST die Desktop-Konfiguration lädt, überprüfen Sie die folgenden Punkte: 1. Rufen Sie die Lenovo Unterstützungswebsite unter der Adresse http://www.lenovo.com/support auf, und suchen Sie nach der Fehlernachricht. 2. Rufen Sie die Homepage für Microsoft Knowledge Base unter http://support.microsoft.com/ auf, und suchen Sie nach der Fehlernachricht.
• Fehler: Der Computer bleibt im Energiesparmodus oder die Systemstatusanzeige (leuchtendes ThinkPad-Logo) blinkt langsam und der Computer funktioniert nicht. Ursache und Fehlerbehebung: Wenn das System den normalen Betrieb aus dem Energiesparmodus nicht wieder aufnimmt, ist das System möglicherweise aufgrund geringer Akkuladung automatisch in den Energiesparmodus oder Ruhezustand versetzt worden.
• Fehler: Nachdem Sie ein Festplattenkennwort für das Festplattenlaufwerk des Computers festgelegt haben, haben Sie das Laufwerk in einem anderen Computer installiert. Nun können Sie das Festplattenkennwort nicht freigeben. Ursache und Fehlerbehebung: Ihr Computer unterstützt einen erweiterten Kennwortalgorithmus. Ältere Computer unterstützen diese Sicherheitsfunktion möglicherweise nicht. Fehler am Solid-State-Laufwerk Fehler: Wenn Sie Dateien oder Ordner mit der Datenkomprimierungsfunktion unter Windows komprimieren und sie anschließend wieder dekomprimieren, dauern die Lese- und Schreibvorgänge für diese Dateien...
Ihrem Computer notieren. Fehlersymptome und weitere Einzelheiten notieren Notieren Sie sich vor einem Anruf bei Lenovo die Antworten auf die folgenden Fragen. Sie ermöglichen es dem zuständigen Lenovo Mitarbeiter damit, Ihnen so schnell wie möglich Unterstützung zu bieten. • Wie äußert sich der Fehler? Tritt der Fehler fortlaufend oder gelegentlich auf? •...
Lenovo Produkten benötigen, bietet Lenovo Ihnen eine Vielzahl von Leistungen an. In diesem Abschnitt erfahren Sie, wie Sie zusätzliche Informationen zu Lenovo und Lenovo Produkten erhalten, wie Sie bei einem Computerfehler vorgehen und an wen Sie sich wenden können, wenn Sie Serviceleistungen benötigen.
Anmerkung: Telefonnummern können jederzeit ohne Vorankündigung geändert werden. Die aktuellen Telefonnummern sind im Internet unter der Adresse http://www.lenovo.com/support/phone verfügbar. Wenn die Nummer für Ihr Land oder Ihre Region nicht angegeben ist, wenden Sie sich an Ihren Lenovo Reseller oder Lenovo Vertriebsbeauftragten.
Speichermodule, Speichereinheiten, Netzkarten, Anschlussreplikatoren sowie Akkus, Netzteile, Drucker, Scanner, Tastaturen und Mäuse. Sie können Ihre Bestellungen bei Lenovo rund um die Uhr über das World Wide Web aufgeben. Sie benötigen dazu nur einen Internetanschluss und eine Kreditkarte. Rufen Sie folgende Website auf, um Ihre Bestellungen bei Lenovo aufzugeben: http://www.lenovo.com/accessories/services/index.html...
Da die integrierten Karten für drahtlose Verbindungen innerhalb der Richtlinien arbeiten, die in den Sicherheitsstandards und Empfehlungen für Funkfrequenzen angegeben sind, geht Lenovo davon aus, dass bei der Verwendung von integrierten Karten für drahtlose Verbindungen kein Risiko für den Endbenutzer besteht.
Embargo-Länder der EAR-E1-Länderliste. Hinweise zur elektromagnetischen Verträglichkeit Die folgenden Informationen beziehen sich auf den ThinkPad X131e. FCC-Konformitätserklärung (Federal Communications Commission) This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.
• Consult an authorized dealer or service representative for help. Lenovo is not responsible for any radio or television interference caused by using other than specified or recommended cables and connectors or by unauthorized changes or modifications to this equipment.
Geräte der Klasse B. Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen - CE - zu führen. Verantwortlich für die Konformitätserklärung nach Paragraf 5 des EMVG ist die Lenovo (Deutschland) GmbH, Gropiusplatz 10, D-70563 Stuttgart. Informationen in Hinsicht EMVG Paragraf 4 Abs. (1) 4: Das Gerät erfüllt die Schutzanforderungen nach EN 55024 und EN 55022 Klasse B.
Anhang B. Hinweise zu Elektro- und Elektronikaltgeräten (WEEE) und zur Wiederverwertbarkeit Lenovo fordert die Besitzer von IT-Geräten auf, diese Geräte nach ihrer Nutzung ordnungsgemäß der Wiederverwertung zuzuführen. Lenovo bietet Kunden entsprechende Programme zur umweltgerechten Wiederverwertung/Entsorgung ihrer IT-Produkte an. Informationen über diese Angebote finden Sie auf der Lenovo Website unter http://www.lenovo.com/social_responsibility/us/en/.
A Lenovo possui um canal específico para auxiliá-lo no descarte desses produtos. Caso você possua um produto Lenovo em situação de descarte, ligue para o nosso SAC ou encaminhe um e-mail para: reciclar@lenovo.com, informando o modelo, número de série e cidade, a fim de enviarmos as instruções para o correto descarte do seu produto Lenovo.
Auswirkungen auf die Umwelt und die menschliche Gesundheit durch das Vorhandensein gefährlicher Stoffe in Batterien und Akkumulatoren minimiert werden. Informationen zur ordnungsgemäßen Sammlung und Verwertung erhalten Sie unter http://www.lenovo.com/lenovo/environment Batterie-Recycling-Informationen für die USA und Kanada Anhang B. Hinweise zu Elektro- und Elektronikaltgeräten (WEEE) und zur Wiederverwertbarkeit...
Weitere Informationen zum Programm ENERGY STAR finden Sie unter der Adresse: http://www.energystar.gov Lenovo fordert Sie dazu auf, Energie im täglichen Leben möglichst effizient zu nutzen. Als Unterstützung hat Lenovo einige Funktionen zur Stromverbrauchssteuerung voreingestellt. Diese treten dann in Kraft, wenn der Computer für einige Zeit inaktiv war.
Seite 172
2. Klicken Sie auf Hardware und Audio ➙ Gerätemanager. 3. Erweitern Sie im Fenster „Gerätemanager“ die Option Netzwerkadapter. 4. Klicken Sie mit der rechten Maustaste auf die betreffende Netzadaptereinheit und klicken Sie auf Eigenschaften. 5. Klicken Sie auf die Registerkarte Stromverbrauchssteuerung. 6.
Funktionen in anderen Ländern nicht an. Informationen über die gegenwärtig im jeweiligen Land verfügbaren Produkte und Services sind beim Lenovo Ansprechpartner erhältlich. Hinweise auf Lenovo Lizenzprogramme oder andere Lenovo Produkte bedeuten nicht, dass nur Programme, Produkte oder Services von Lenovo verwendet werden können. Anstelle der Lenovo Produkte, Programme oder Services können auch andere ihnen äquivalente Produkte, Programme oder Services verwendet werden, solange diese keine gewerblichen...
Extrapolation berechnet. Die tatsächlichen Ergebnisse können abweichen. Benutzer dieses Dokuments sollten die entsprechenden Daten in ihrer spezifischen Umgebung prüfen. Marken Die folgenden Ausdrücke sind Marken der Lenovo Group Limited in den USA und/oder anderen Ländern: Lenovo Access Connections Active Protection System...
Seite 178
Teilenummer: Printed in China (1P) P/N: *1P*...
